Cyltronic带导向IO-Link一体式电动气缸

　　这款带外部导向结构的一体式电动气缸，是面向工业自动化产线直线执行需求开发的伺服驱动执行部件，在3C电子装配、轻工包装、精密检测工位这类对行程重复定位精度、输出力稳定性有明确要求的场景中适配性极强，相比传统气动执行元件，它不需要配套气源处理、调压阀组这类辅助气动元件，仅通过IO-Link总线即可完成运行参数配置、运行状态反馈与动作逻辑控制，能大幅简化设备端的气路布线与外围配套元件数量。

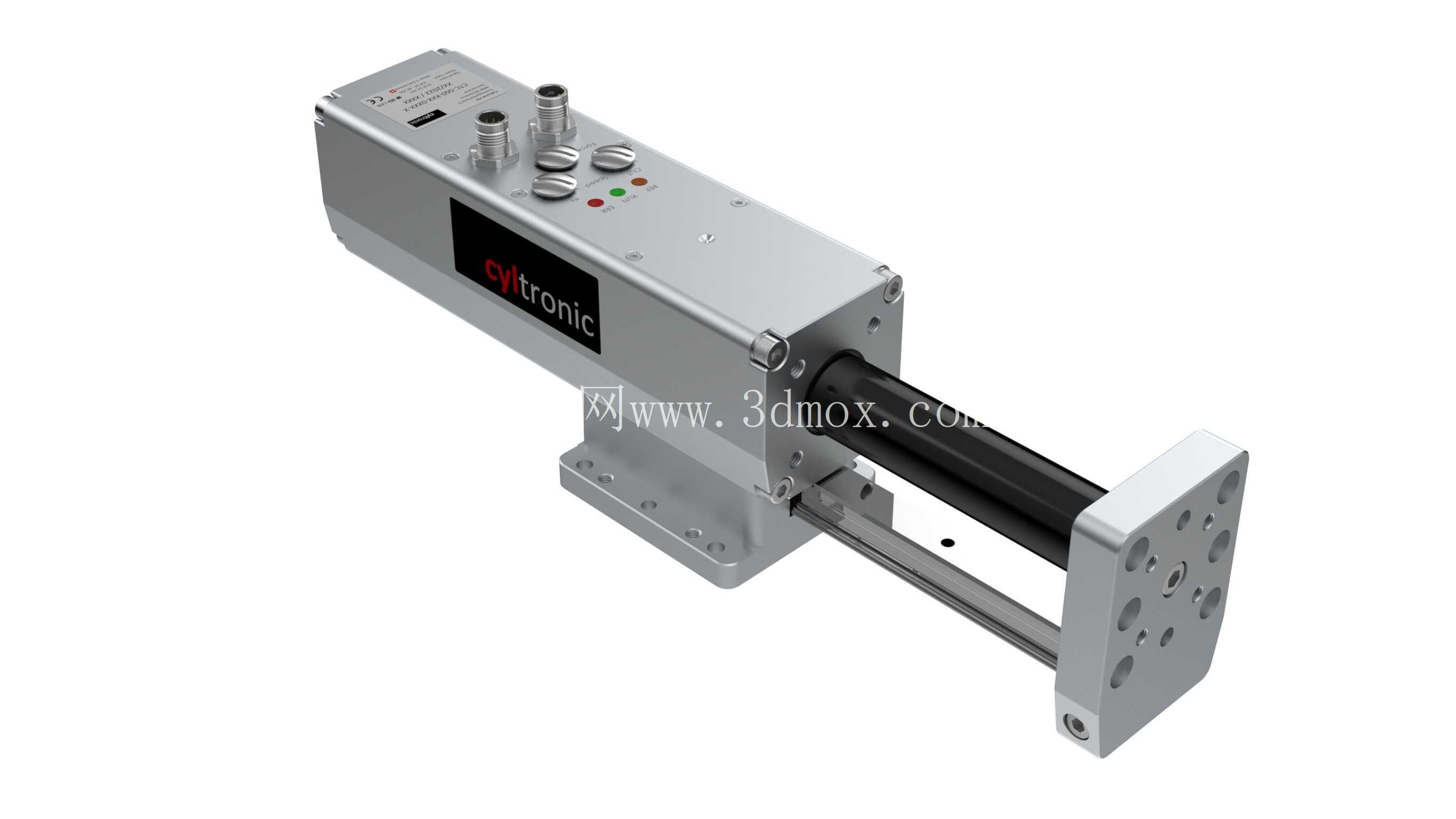

　　从结构设计逻辑来看，这款产品将伺服驱动单元、传动丝杆组件、位置检测模块、导向承载结构全部集成在同一金属壳体内，没有传统电缸常见的分体式驱动电机外伸结构，整体外形规整紧凑，壳体采用阳极氧化铝合金材质加工，在保证结构刚性的前提下控制了整体自重，侧面预留的标准电气接口采用快插式航空接头设计，现场布线时不需要做复杂的接线处理，能有效缩短设备装配阶段的布线工时。前端的导向组件采用双导杆配合方形安装法兰的结构，这种设计能直接承受作业过程中产生的径向负载与偏载力矩，不需要用户额外配套外置导向轴、直线轴承这类辅助承载部件，避免了传统活塞杆式电缸在受偏载时容易出现的密封件磨损、丝杆弯曲、定位精度漂移等问题，前端法兰上预制的多组安装螺纹孔与定位销孔，可直接连接工装夹具、吸盘架、推料块等末端执行件，安装时不需要额外做转接板设计，能压缩机械设计阶段的零件出图数量与加工成本。

　　从安装边界来看，缸体底部自带一体化安装底座，底座上的长条形安装孔可适配不同孔距的设备安装面，安装时不需要对设备安装板做高精度的孔位配做，允许一定的安装位置调整余量，整体安装占用的空间尺寸远小于同出力等级的“电机+联轴器+丝杆+外置导向”的分体式电缸方案，在设备内部安装空间局促的场景下优势明显。功能特性层面，内置的IO-Link通讯模块可实时反馈当前推杆位置、运行速度、输出扭矩、设备温度等运行参数，设备调试阶段可通过总线直接修改行程起点终点位置、加减速斜率、推力限制值等参数，不需要像传统电缸那样拆开壳体调整电位器或者外接手持编程器，日常运行中如果出现过载、卡滞、超温等异常情况，设备可直接通过总线向上位PLC发送故障代码，方便运维人员快速定位故障点，减少产线停机排查时间。

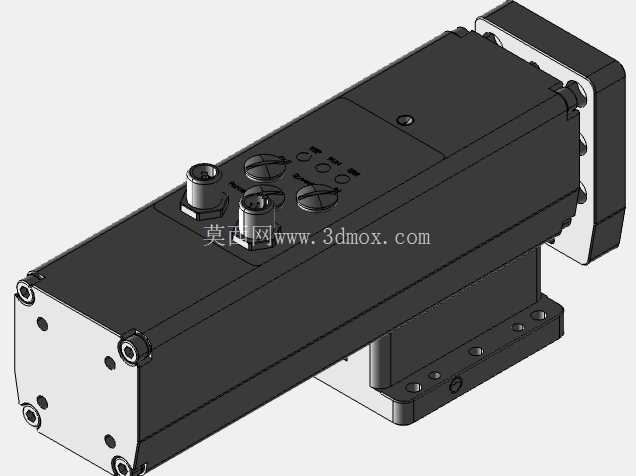

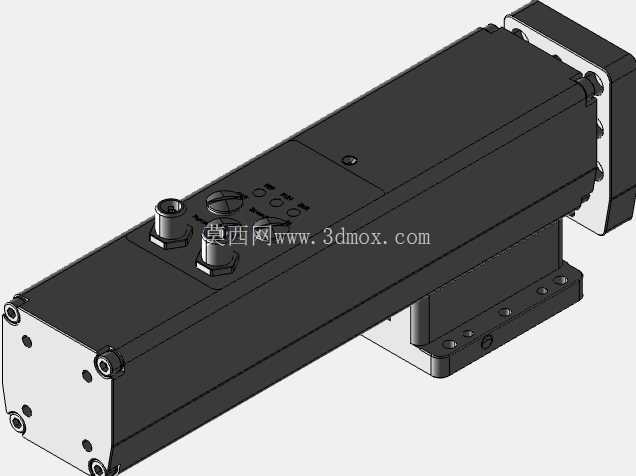

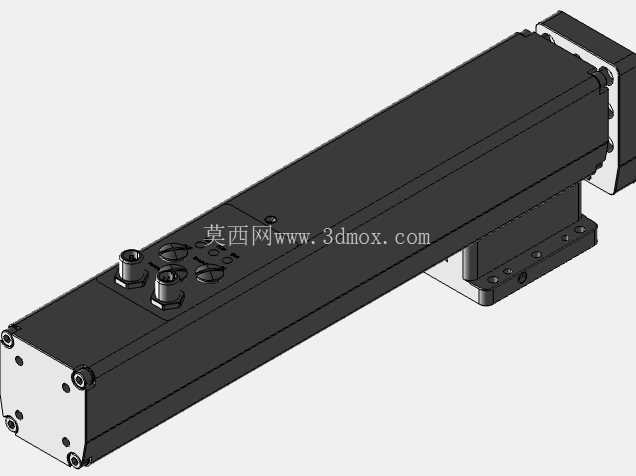

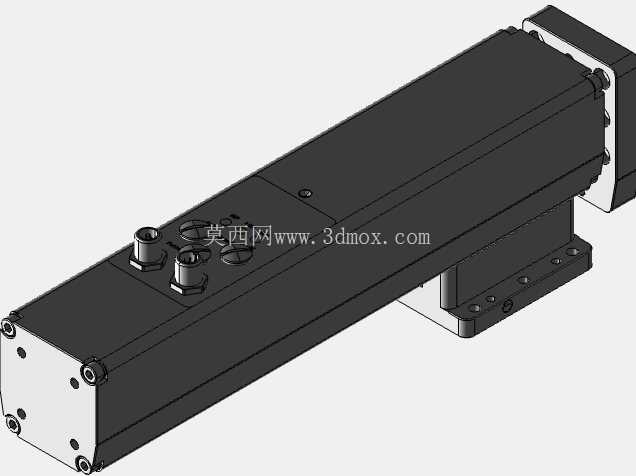

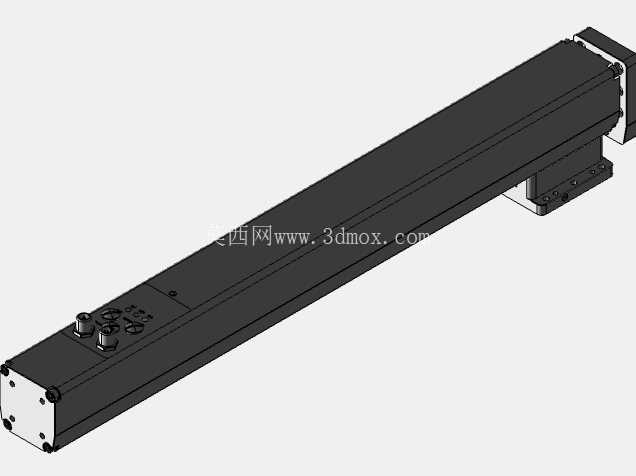

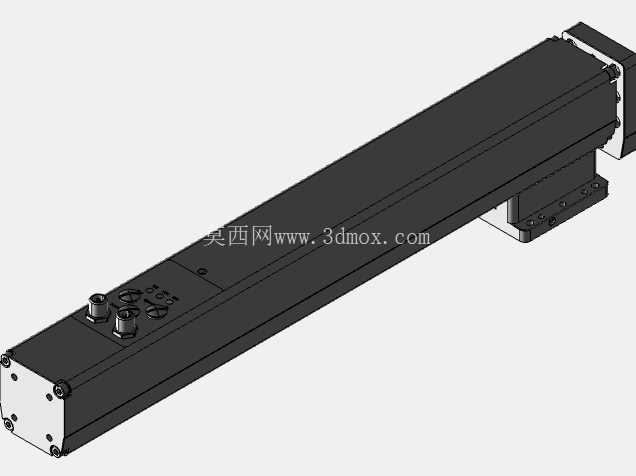

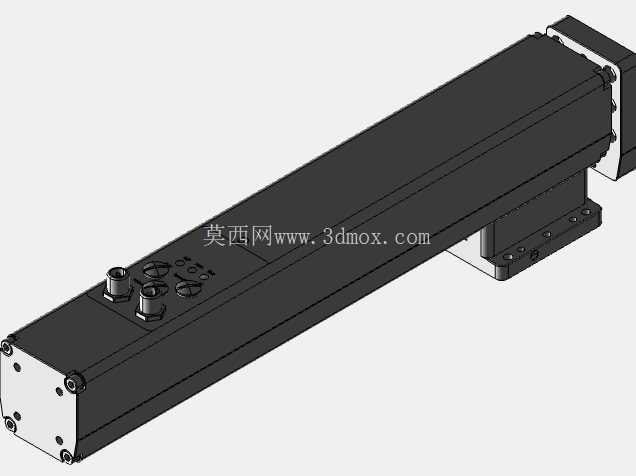

　　实际选型适配时，这款一体式电缸可覆盖短行程精密推压、工件移位、工位挡停、夹具开合等多种常见直线动作需求，因为自带导向结构，它的推杆运行过程中不会出现转动偏移，对于需要末端执行件保持固定角度的作业场景，不需要额外增加防转结构，进一步简化了末端执行件的设计难度。在三维建模层面，模型完整还原了产品的外部安装尺寸、接口位置、法兰孔位、安装底座孔距等关键装配参考要素，结构工程师在做设备布局设计时可直接调用该模型做干涉检查、安装空间预留，不需要反复对照样本手册核对尺寸参数，能有效提升设备整体设计的效率，避免因为尺寸核对偏差导致的装配干涉问题。
