带IO-Link通信的Cyltronic一体式电动锁芯结构

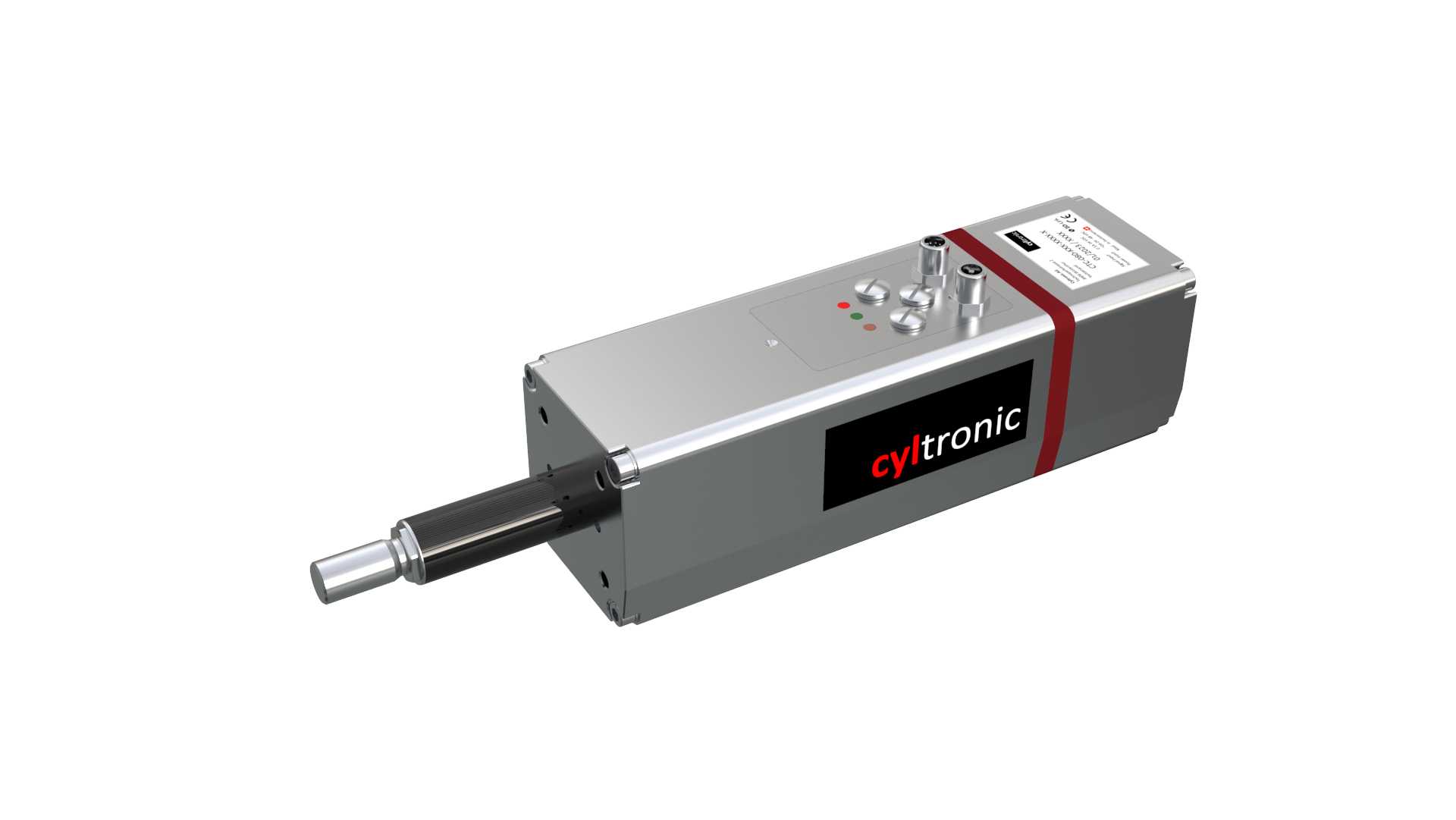

　　在自动化产线工位互锁、智能仓储柜门管控、精密设备安全防护门这类需要精准位置反馈、高响应锁止动作的场景里，传统气动锁芯、电磁锁往往受限于气源布置、信号反馈单一、锁止力可调范围窄的问题，难以适配柔性化生产的快速换型需求，这款带IO-Link通信功能的一体式电动锁芯，正是针对这类工程痛点完成的结构设计。从实际选型适配的角度看，这款执行器将伺服驱动、锁止推杆、位置检测模块、通信接口全部集成在方形金属壳体内，不需要额外搭配外置驱动器、行程开关，大幅压缩了安装所需的空间占比，在布局紧凑的自动化设备内部，不需要为配套元件预留额外安装位，能有效降低整机的结构设计复杂度。

　　设计阶段优先考虑了现场安装的兼容性，外螺纹结构的活塞杆可以根据实际安装距离调整旋入长度，适配不同厚度的门板、工位挡块的锁止需求，不需要额外加工转接件；壳体侧面的通信与供电接口采用侧出布局，布线时可以顺着设备框架走线，不会与周边运动部件产生干涉，壳体上预留的多个安装沉孔，支持水平、垂直等多方向固定，能适配不同设备的安装面朝向。功能层面，IO-Link通信接口可以实时上传锁芯的当前位置、锁止状态、运行参数，上位控制系统不需要额外搭建硬接线的信号回路，就能直接读取锁芯的工作状态，还可以通过总线下发锁止力、动作速度的参数，在同一产线适配不同工位的锁止需求——比如防护门需要较大锁止力避免误开启，而料仓柜门需要较快的响应速度提升取放效率，都可以通过参数调整实现，不需要更换硬件型号。

　　结构设计上，推杆部分采用了导向密封结构，在多粉尘、少量切削液飞溅的车间环境里，能避免杂质进入壳体内部影响传动精度，壳体的金属材质兼顾了散热与结构强度，长时间频繁动作时不会因为壳体变形导致推杆卡滞；表面的状态指示灯可以直接在现场观察锁芯的工作状态，设备调试、日常巡检时不需要连接上位机就能快速判断设备运行是否正常，减少现场排查故障的时间。从安装边界来看，这款锁芯的方形壳体截面尺寸规整，建模时可以直接作为标准件调用，不需要额外绘制复杂的外形特征，安装孔位的间距符合通用工业配件的安装规范，替换原有传统锁具时不需要重新加工安装孔，能缩短设备改造的设计与加工周期；活塞杆伸出的行程覆盖了常规工业锁止场景的需求，锁止到位后具备自锁特性，设备断电时也能保持锁止状态，避免安全门意外开启引发的安全风险。

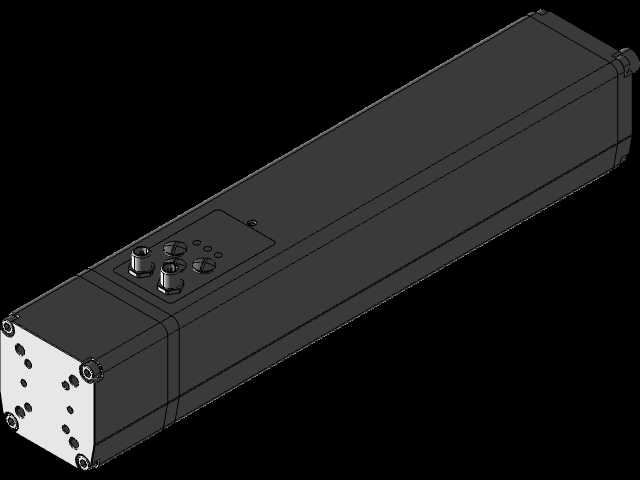

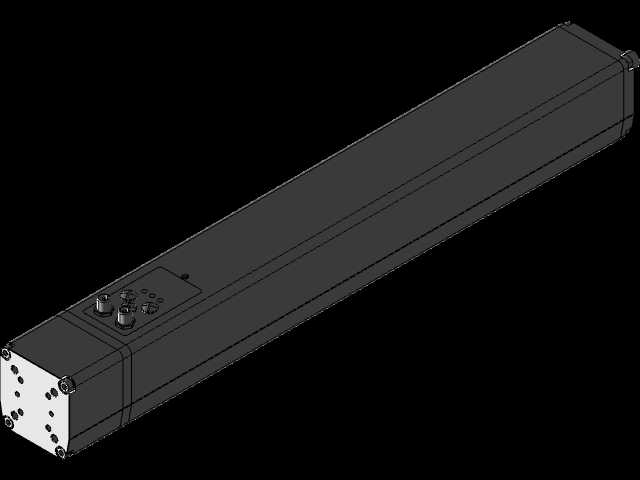

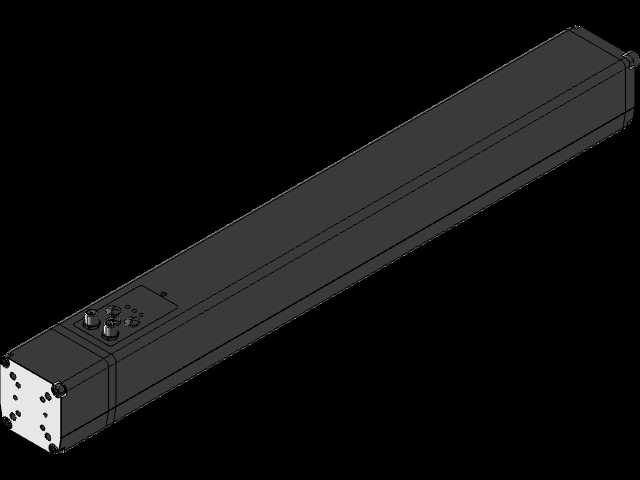

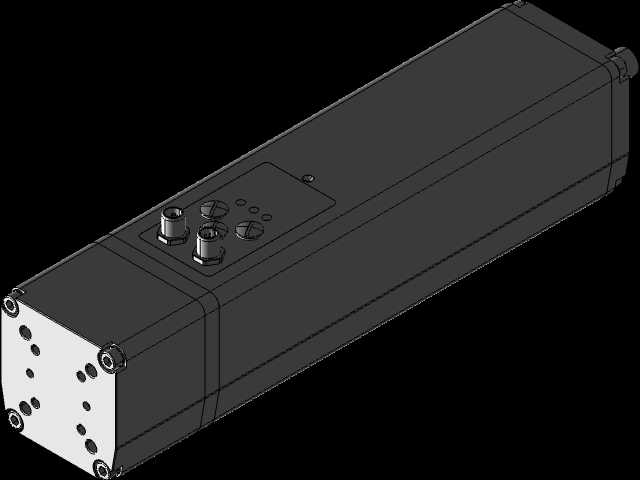

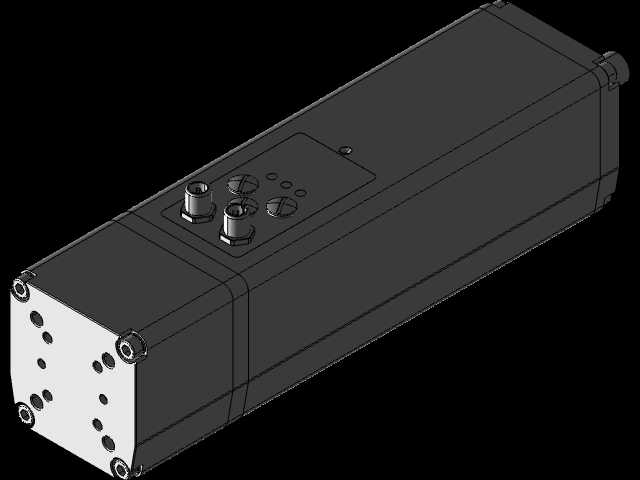

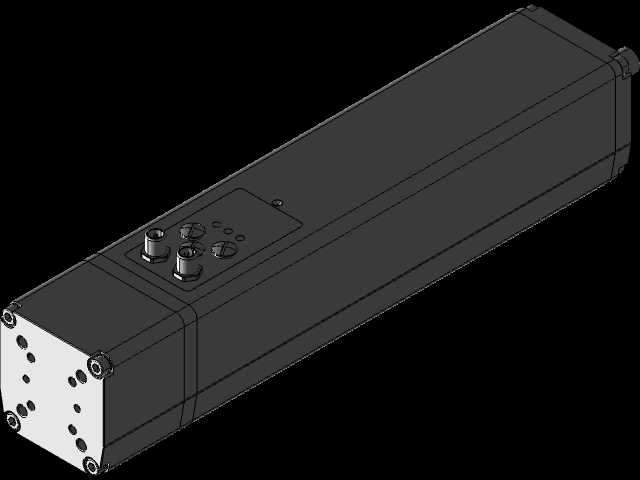

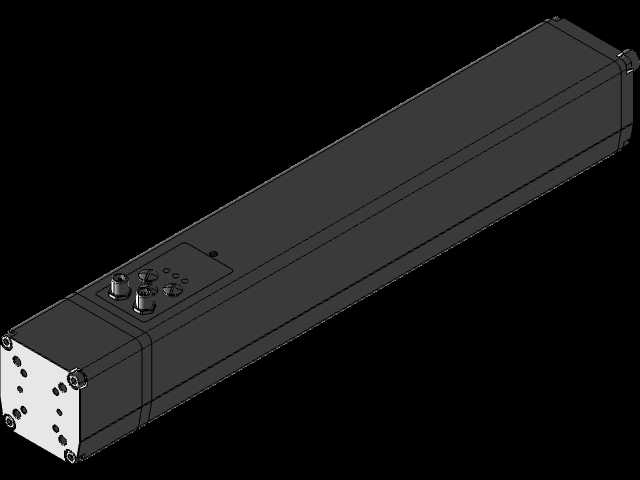

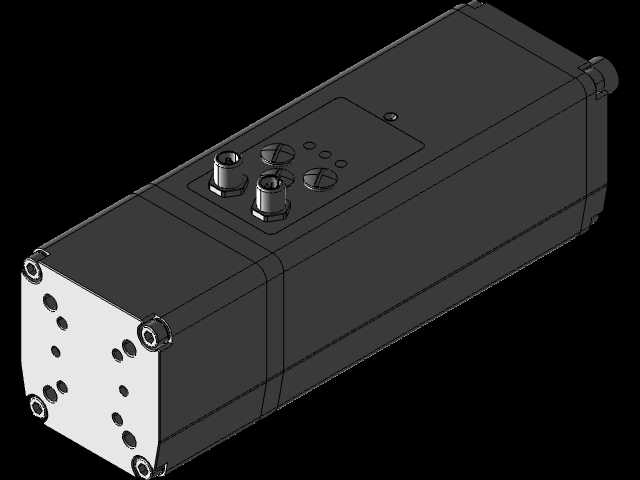

　　在实际三维建模调用时，这款模型的各部分结构拆分清晰，壳体、推杆、接口、指示灯等特征都做了准确还原，导入装配体后可以直接用来做干涉检查、安装布局模拟，不需要再对模型做大量的简化修整，能有效提升结构设计阶段的工作效率；针对不同的安装场景，还可以基于现有模型快速调整接口朝向、安装孔位的布局，快速衍生出适配不同设备的变体结构，减少重复建模的工作量。
