带IO-Link通讯的Cyltronic一体式电动锁芯结构

在自动化产线的工位定位、工装夹具锁止、小型物料推送这类需要精准直线位移输出的场景里，传统气动缸往往受限于气源稳定性差、位置重复精度不足、无法实时反馈运行状态的痛点，这款带IO-Link通讯功能的一体式电动锁芯，正是针对这类离散制造场景的痛点做的结构优化设计。从实际落地的工况来看，这类电动执行器常被用在3C电子装配线的载具锁止工位、包装设备的推料定位、小型检测设备的探针进给机构里，替代原有气动元件之后，不需要布设复杂的气源管路，也不用额外搭配外置的位移传感器做位置反馈，整体集成度更高，设备布线的复杂度能降低近四成。

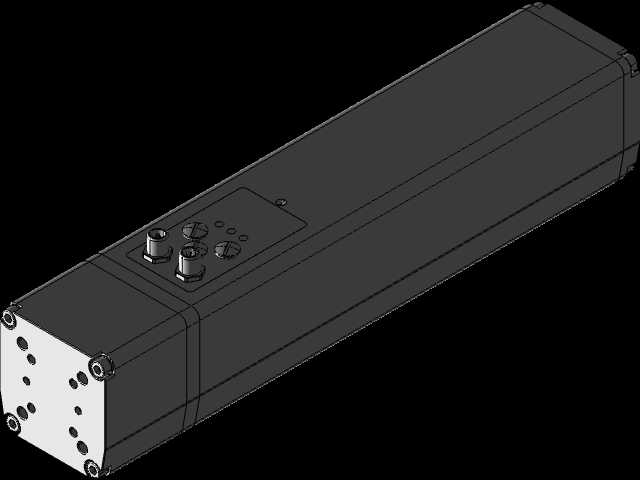

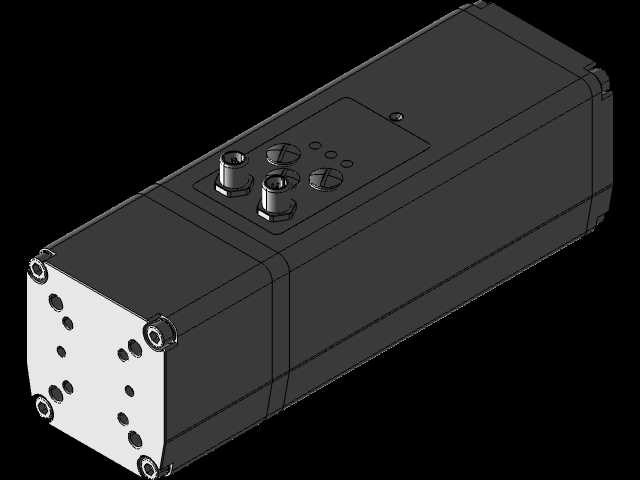

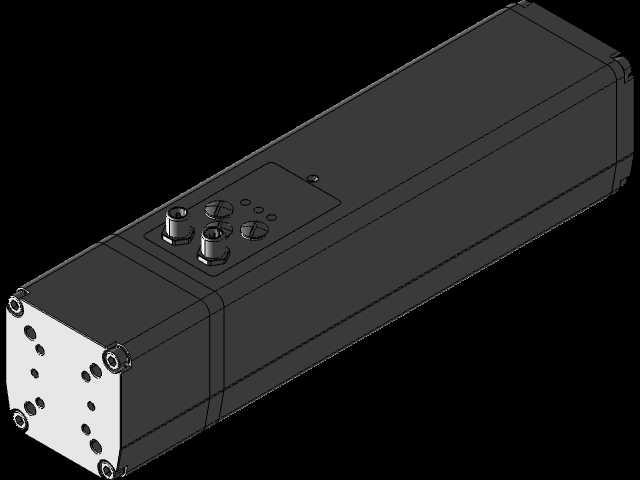

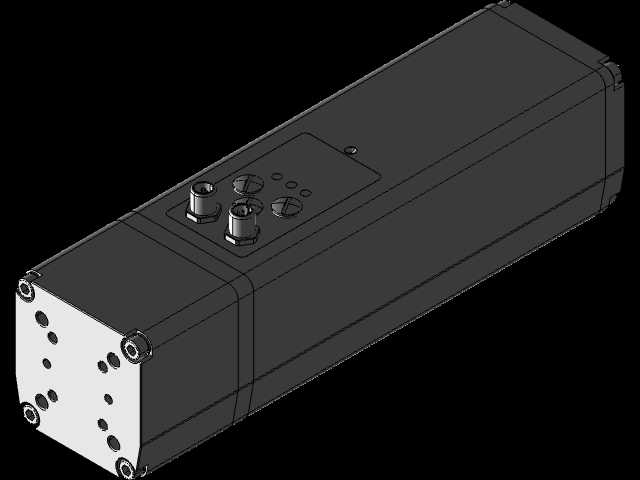

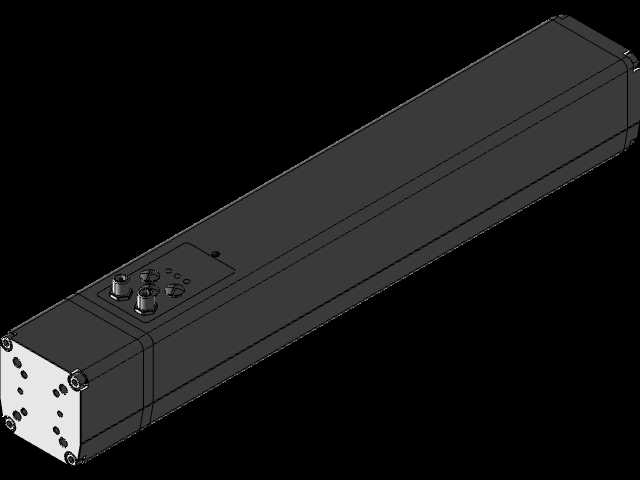

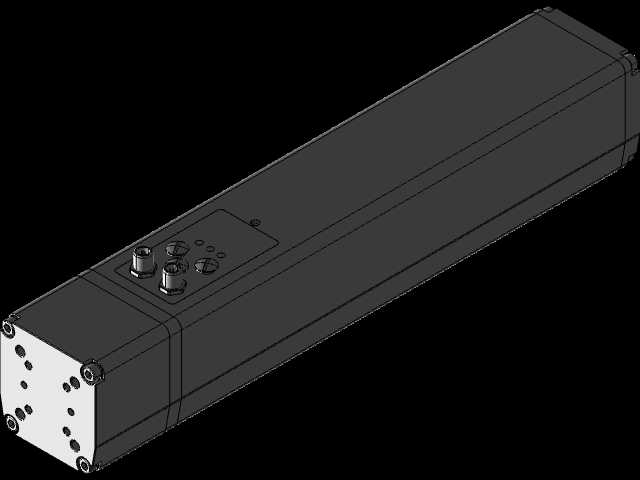

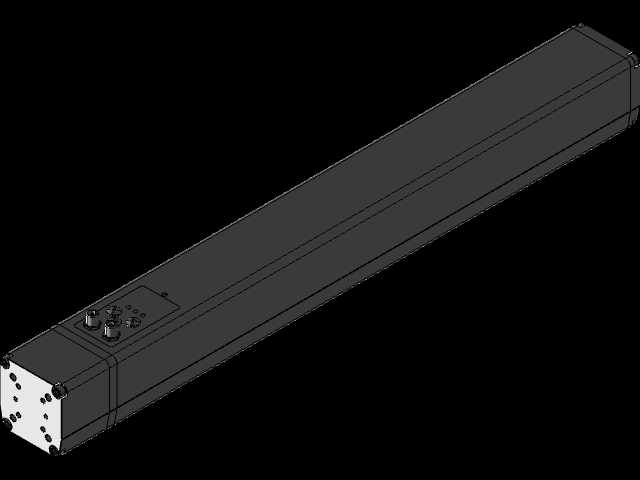

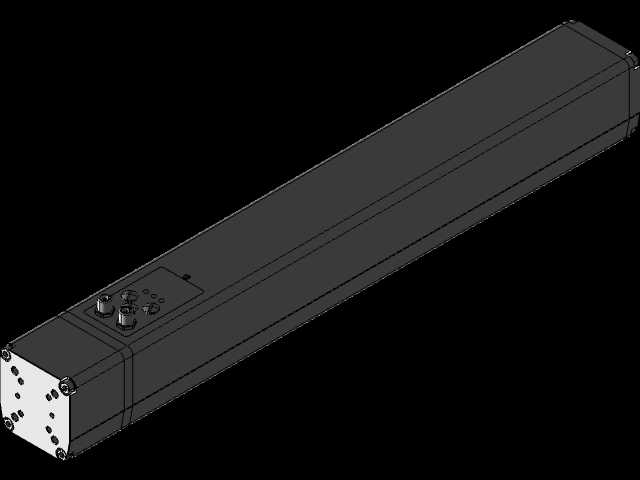

从结构设计思路上看，这款产品把伺服驱动单元、传动丝杆、锁止机构、通讯模块全部集成在同一个方形壳体内，没有做分体式的驱动与缸体分离设计，核心是为了压缩安装占用的空间，尤其是在设备内部安装空间局促的场景下，方形的壳体可以直接贴合设备型材安装，不需要额外做复杂的转接支架。端面的安装法兰做了标准化的孔位布局，多组安装孔呈环形阵列分布，能够兼容不同角度的安装固定需求，不管是水平卧式安装还是垂直立式安装，都能通过对应的孔位直接锁附，不需要额外调整安装面的加工精度。顶部的三个快插式通讯与电源接口，采用了标准的工业连接器规格，接线的时候不需要做焊接处理，直接插接就能完成电气连接，现场装配的效率比传统接线端子式的结构高很多，接口旁的状态指示灯可以直接反馈设备的运行、故障、通讯状态，现场运维人员不需要连接上位机就能快速判断设备的运行状态。

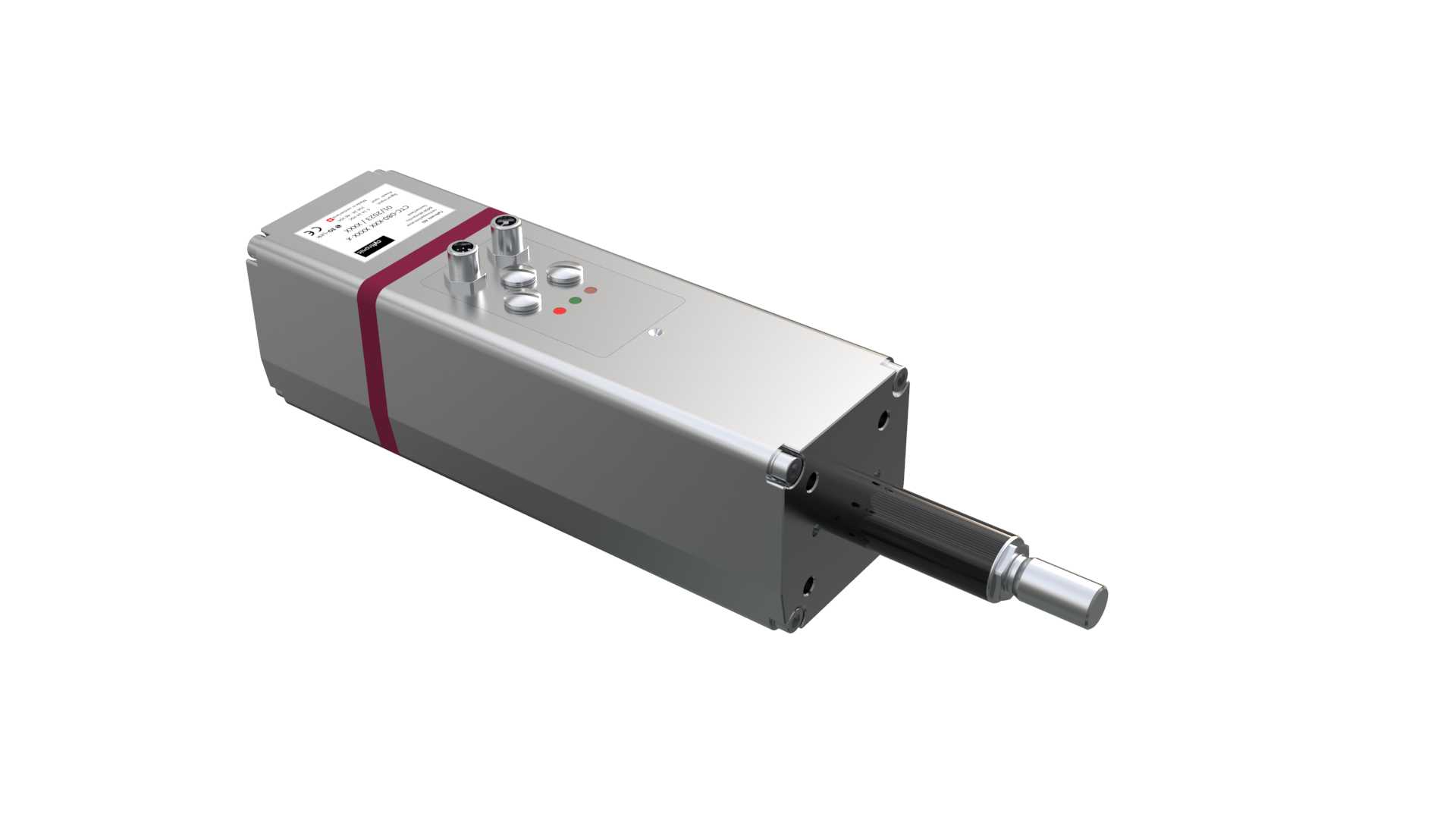

产品的核心功能特性上，内置的IO-Link通讯模块可以直接接入现场的工业总线网络，能够实时反馈活塞杆的当前位置、运行速度、输出推力、设备温度这些运行参数，上位机可以直接下发位移、速度参数，不需要额外搭配脉冲或者模拟量控制模块，对于做设备程序开发的工程师来说，参数调试的门槛更低，也能实现更复杂的多工位协同动作。内螺纹结构的活塞杆设计，能够直接对接不同规格的执行端头，不管是连接推块、夹爪还是定位销，都可以直接通过螺纹锁附，不需要额外做转接轴的加工，活塞杆的表面做了硬化处理，长期往复运行的耐磨性能更好，能降低长期运行后的间隙误差。内置的锁芯结构可以在活塞杆运行到指定位置后实现机械锁止，就算设备突然断电，也能保持当前的位置状态，不会因为负载外力出现位置偏移，这一点在需要安全保位的工位上尤其重要，比如工装夹具的夹紧工位，断电后不会出现工件松脱的安全隐患。

从安装边界的尺寸设计来看，整体方形壳体的截面尺寸做了统一的规格化设计，和同推力等级的气动缸安装尺寸可以实现互换，原有使用气动缸的设备做电动化升级的时候，不需要改动原有设备的安装孔位，直接替换就能完成改造，改造成本非常低。壳体的侧面做了平整的安装基准面，安装的时候可以直接靠紧设备的安装面，不需要额外做基准校准，能降低安装调试的时间成本。输出端的活塞杆伸出长度做了限位设计，内置的机械硬限位可以避免活塞杆超程运行损坏内部传动结构，同时软件层面也做了软限位设置，双重限位结构能提升设备运行的可靠性。内部的传动结构采用了高精度的滚珠丝杆传动，反向间隙控制在极小的范围内，位置重复精度可以满足绝大多数精密装配工位的需求，运行过程中的噪音比气动缸低很多，在对噪音有要求的洁净车间场景里也能适用。

在结构细节的处理上，壳体的拼接处做了密封结构设计，能够满足一般工业场景的防尘防滴漏需求，不需要额外加装防护套就能在普通车间环境下长期运行，顶部的接口处也做了密封处理，避免车间内的切削液、粉尘进入设备内部损坏电路元件。整体的重量控制也做了优化，在保证壳体结构强度的前提下，尽可能采用轻量化的结构设计，安装的时候不需要做额外的承重支撑，就算是在移动的机械臂末端搭载使用，也不会带来过大的负载负担。
