带保持制动功能的IO-Link一体式电动直线轴

这款一体式电动线性轴，是面向精密传动场景开发的集成化直线执行部件，在3C电子精密装配、光伏硅片搬运、医药包装分拣这类对停位精度、断电保持有硬性要求的工位上适配性极强。不同于传统丝杠模组加外置电机、外置刹车的拼接方案，这款产品将伺服驱动单元、保持制动机构、IO-Link通讯模块全部整合在同一刚性壳体内，从根源上减少了外接部件带来的安装累积误差，也省去了不同厂商部件对接时的参数匹配调试工作。

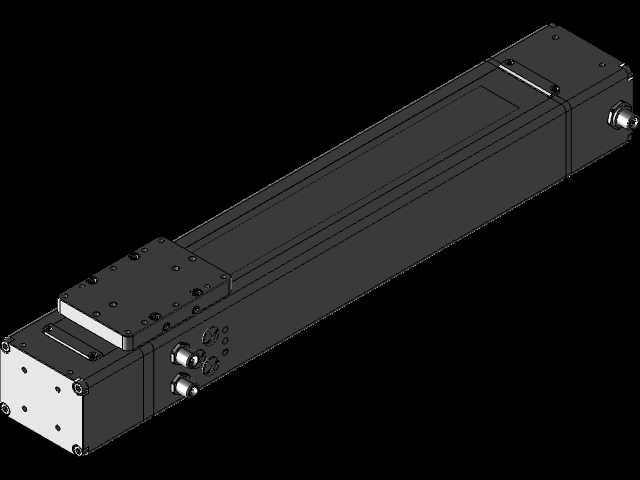

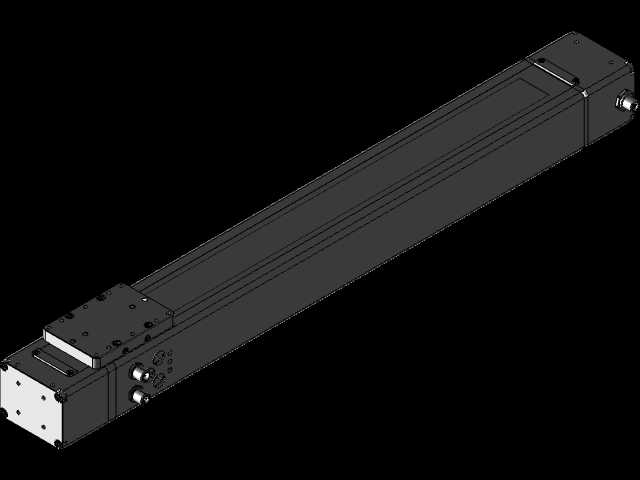

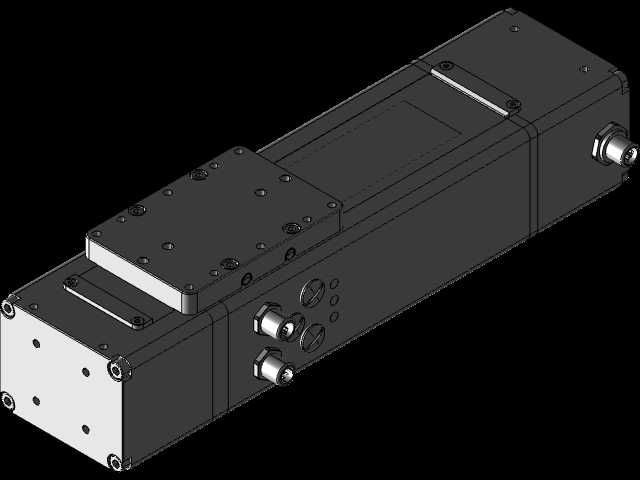

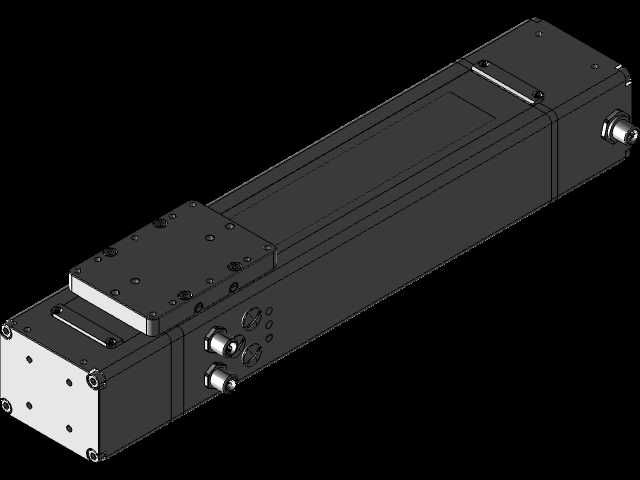

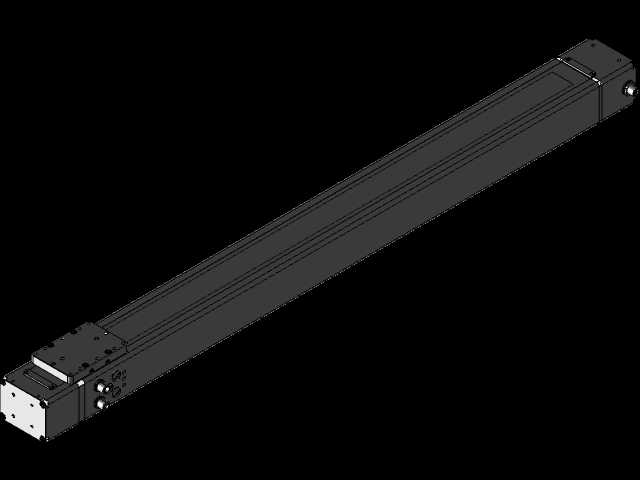

从结构设计逻辑来看，这款直线轴采用了封闭型方正壳体结构，主体壳体采用高强度铝合金一体铣削成型，侧面预留的两组气路/电气快插接口，可直接对接设备端的气源与控制总线，无需额外布设拖链内的零散管线。滑台部分采用了多螺栓孔位的标准化安装面，孔位间距遵循通用直线模组的安装规范，可直接替换同行程规格的传统丝杠滑台，不需要对原有设备的安装板做二次打孔改造。保持制动机构集成在电机尾部，采用弹簧加压式摩擦制动结构，当设备断电或者控制端触发急停信号时，制动机构会在毫秒级时间内锁止输出轴，避免滑台因负载重力或者外力冲击出现滑移，在垂直安装的工况下，这个功能可以直接规避掉工件下坠的安全风险，不需要额外加装外置抱闸机构。

IO-Link通讯接口的集成，让这款直线轴可以直接接入主流的工业现场总线网络，实时反馈当前位置、运行速度、负载扭矩、制动状态等运行参数，设备调试人员不需要额外外接传感器来采集轴的运行数据，在做设备 predictive maintenance（预测性维护）的时候，可以直接通过总线读取轴的运行时长、累计行程数据，提前预判部件磨损情况。

从安装边界来看，这款直线轴的壳体侧面做了平整的安装基准面，安装时可以直接靠紧设备机架的定位面打表固定，不需要额外做基准校准。滑台的安装面平面度控制在0.02mm以内，负载安装后不会因为安装面的平面度误差导致运行卡滞。壳体两端的端盖采用内六角螺栓固定，后期如果需要清理内部导轨的积尘，只需要拆下端盖就可以进行维护，不需要将整个轴从设备上拆解下来。出线端采用了标准的M12航空快插接头，防护等级可以达到IP54，在有少量切削液飞溅或者粉尘的车间环境下也能稳定运行，不需要额外加装防尘护罩。

在实际选型适配的时候，这款直线轴的刚性壳体可以承受一定的侧向弯矩，在单轴悬臂搬运的工况下，不需要额外加装辅助导向导轨，就可以保证运行过程中的平稳性，不会出现滑台偏载卡顿的问题。制动机构的保持扭矩和轴的额定输出扭矩做了匹配设计，在额定负载范围内，断电后滑台的滑移量控制在0.01mm以内，完全满足精密装配工位的停位保持要求。不同于传统开环步进驱动的直线滑台，这款集成伺服的直线轴在低速运行时不会出现爬行现象，在需要低速平稳进给的点胶、检测工位上，运行速度可以稳定在0.1mm/s，速度波动量控制在5%以内。
