带抱闸一体式Cyltronic IO-Link伺服电动缸

这款带抱闸的Cyltronic一体式电动缸，是面向工业自动化直线驱动场景开发的集成式伺服执行部件，目前在3C电子精密装配、包装线工位推送、锂电模组叠片定位、小型物料分拣移载这类对位置控制精度、响应速度有较高要求的工位上应用十分广泛。不同于传统分体式电缸需要额外搭配伺服电机、驱动器、制动模块的组合方案，这款产品将伺服驱动单元、制动保持机构、IO-Link通讯模块、传动丝杆结构全部集成在同一壳体内，大幅减少了设备端的安装布线工作量，也降低了多部件拼接带来的装配误差累积风险。

从实际功能特性来看，这款电动缸自带的抱闸制动器属于断电保持型结构，当设备突发断电或者驱动使能断开时，抱闸机构会立刻锁止输出轴位置，避免垂直安装工况下负载下滑造成工装损坏、产品磕碰甚至人员安全风险，这一设计在垂直举升、倾斜安装的驱动工位上实用性极强。配置的IO-Link通讯接口可以实现和上层PLC系统的实时数据交互，除了基础的位置控制、速度调节、推力参数设置之外，还能实时反馈运行行程、当前负载率、内部温度、运行周期数等状态数据，方便设备运维人员做 predictive maintenance（预测性维护），提前排查潜在故障点。输出端采用标准内螺纹连接接口，能够直接对接不同规格的连接法兰、推头、夹治具安装板，不需要额外做转接件加工，适配大部分常规直线驱动工位的末端执行件安装需求。

从设计思路层面分析，这款产品采用了一体化方正壳体的结构布局，将驱动电路、通讯模块布置在壳体顶部的独立腔体内，和下方的丝杆传动腔做了物理隔离，既可以避免传动部件运行产生的金属粉尘、润滑脂挥发物污染电路元件，也能让外部布线全部集中在壳体顶部的航空插接口位置，走线路径更规整，设备整体外观更简洁。壳体侧面和端面预留了多组标准安装孔位，支持水平正装、侧装、垂直倒装等多种安装方式，不需要额外定制安装支架，能适配不同设备机架的布局空间。传动部分采用高精度滚珠丝杆结构，配合后端集成的伺服电机的高分辨率编码器，重复定位精度可以控制在±0.02mm以内，能够满足精密装配、精密检测这类对位置精度要求严苛的工位需求。

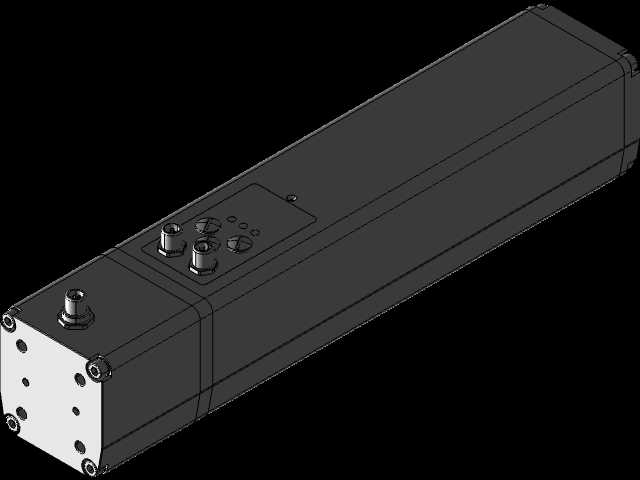

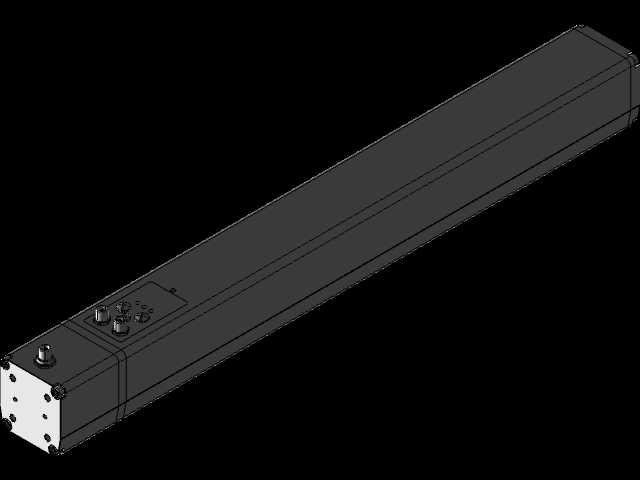

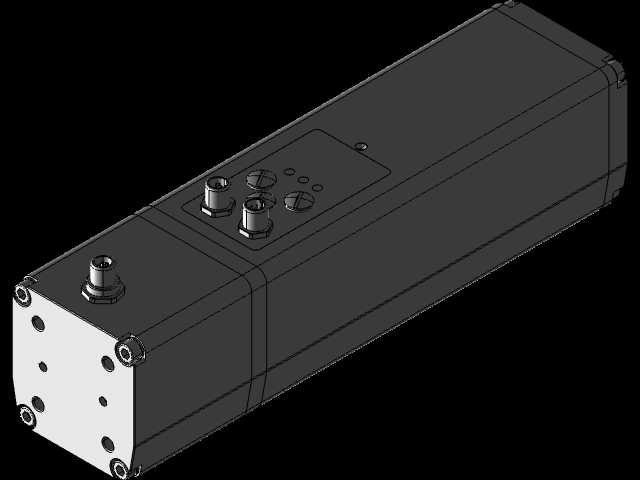

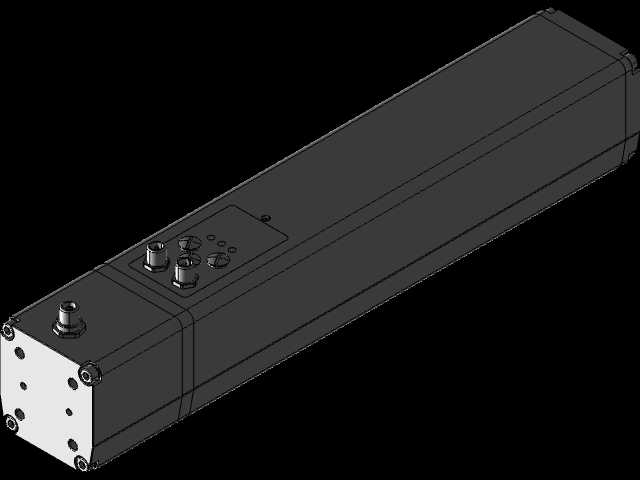

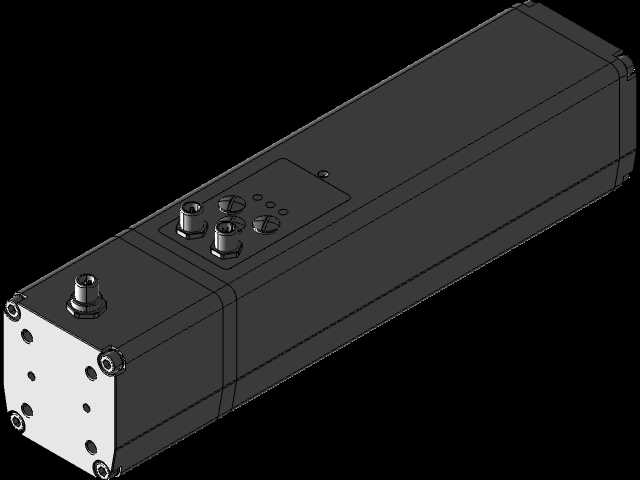

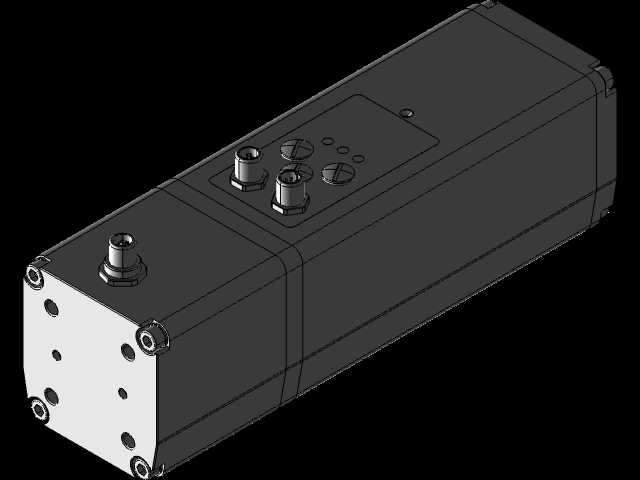

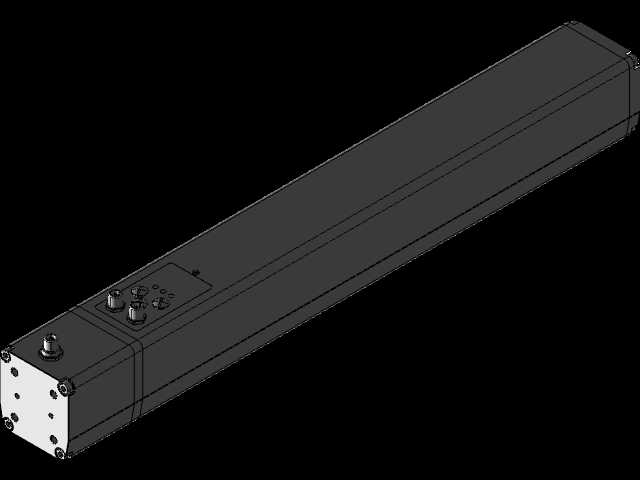

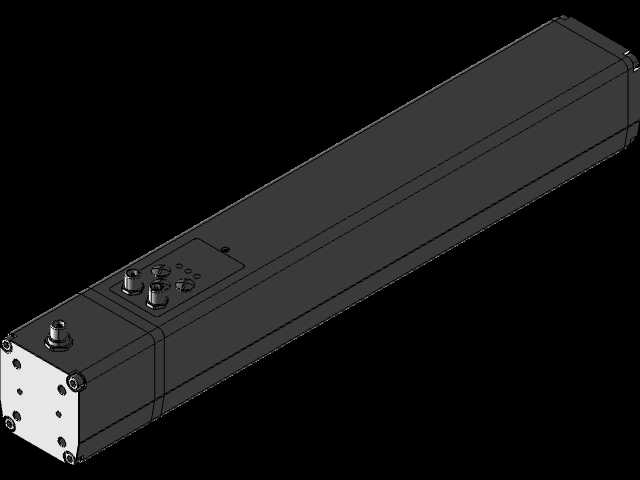

关于外形尺寸与安装边界，这款CTC-060规格的电动缸截面尺寸为60mm×60mm的方正结构，整体长度根据行程规格不同做对应调整，用户选型时只需要确认所需行程、额定推力、安装方式三个核心参数即可，不需要额外核算电机安装位、驱动器安装位的额外空间占用。安装时需要注意，输出端的径向负载不能超过产品手册标注的额定值，侧向受力过大容易造成丝杆弯曲、密封件磨损加快的问题；如果是垂直安装工况，需要提前核算负载总重量，确保抱闸的保持扭矩有足够的安全余量，避免长时间重载下抱闸打滑。另外在布线时，IO-Link通讯线和动力线要分开走槽，避免和大功率变频器、伺服电机的动力线产生信号干扰，影响位置控制的稳定性。

在实际设备选型过程中，这类一体式电动缸相比传统气缸，不需要搭配气源处理元件、电磁阀、节流阀等气动配件，运行噪音更低，位置控制更灵活，不需要调整节流阀就能直接通过参数修改运行速度和行程位置，在多品种小批量的柔性生产线上适配性更强；相比传统分体式电缸，它的集成度更高，整体安装空间更小，现场装配调试的工作量能减少40%以上，对于设备集成商来说，可以有效缩短项目交付周期，降低现场调试的人工成本。日常维护方面，因为传动结构采用了长效润滑脂密封设计，正常工况下不需要定期加注润滑脂，只需要定期检查输出端的密封件是否有破损、安装螺丝是否有松动即可，运维成本远低于传统的气动和分体式电缸方案。
