CCM6NPWM直流电机调速控制器电路板建模

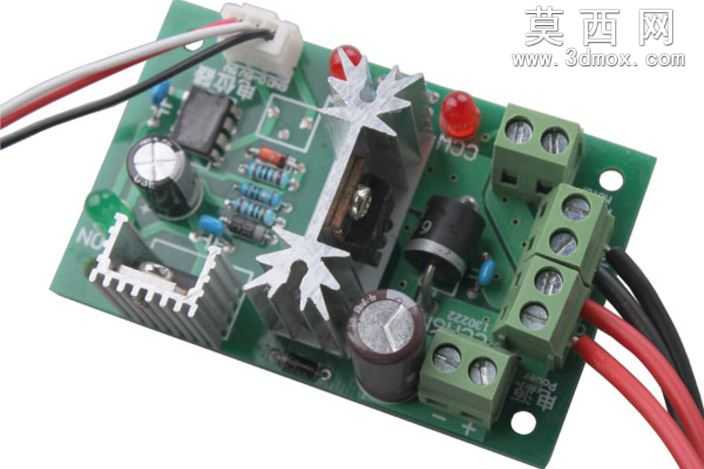

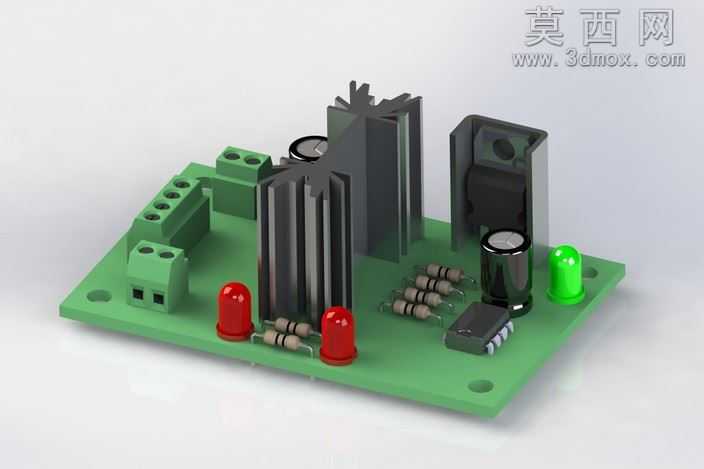

本作品为CCM6NPWM直流电机调速控制器的三维建模成果，建模过程严格参照实物电路板的实际尺寸与布局开展，首先完成PCB基板的基础建模，精准还原基板的外形轮廓、安装孔位的位置与尺寸，确保基板可直接匹配实际安装场景的装配需求。建模过程中优先还原核心功能结构的精准度：首先是散热组件部分，分别对两款不同规格的铝制散热片进行建模，还原散热片的鳍片结构、安装固定脚位，精准匹配散热片在PCB板上的安装位置与贴合角度，保证散热结构的装配关系与实物完全一致；其次是接线端子部分，对三组绿色接线端子分别建模，还原端子的接线孔位、螺丝固定结构、引脚焊盘位置，清晰区分电源输入、电机输出的端子排布逻辑，还原端子与PCB板的焊接装配关系。电子元件建模部分，对板载的电解电容、可调电阻、整流二极管、电源指示灯、控制芯片、功率管等元件进行等比例还原，根据元件的实际外观赋予对应的材质属性：电解电容还原铝壳外壳与塑料封套的质感，可调电阻还原金属旋钮与塑料基座的材质差异，指示灯还原半透明灯罩与内部灯珠的结构，功率管还原黑色塑封本体与金属散热面的材质区别，接线导线还原红黑双色线的绝缘外皮与内部线芯的视觉效果。建模过程中对非核心的辅助元件做了适度简化，在保证整体视觉还原度的同时控制模型面数，兼顾渲染效果与模型使用效率。渲染阶段采用写实渲染方案，模拟自然光下的电路板质感，还原PCB板的绿色阻焊层、白色丝印标识、焊盘的金属光泽，清晰呈现板上的丝印字符、元件极性标识，让整体模型的视觉效果与实物高度贴近。设计思路上以结构装配准确性为核心，优先保证PCB安装孔、散热片安装位、接线端子位置的尺寸精度，满足该调速控制器用于装配演示、结构验证、产品展示类场景的使用需求，其余辅助元件的建模以还原整体布局视觉效果为目标，让模型既具备核心结构的工程参考价值，也拥有良好的视觉展示效果。
