箱式货运拖挂运输拖车三维设计

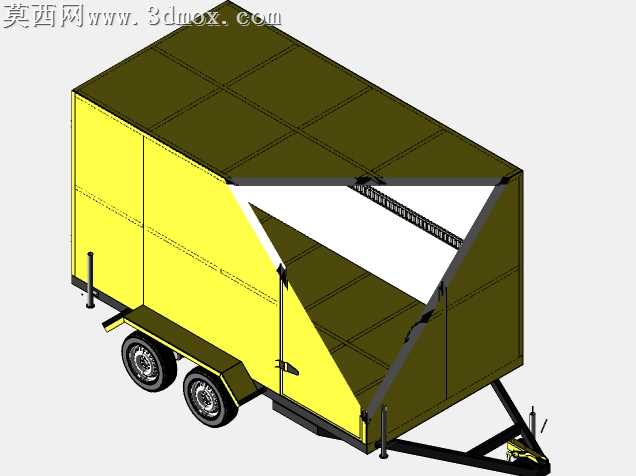

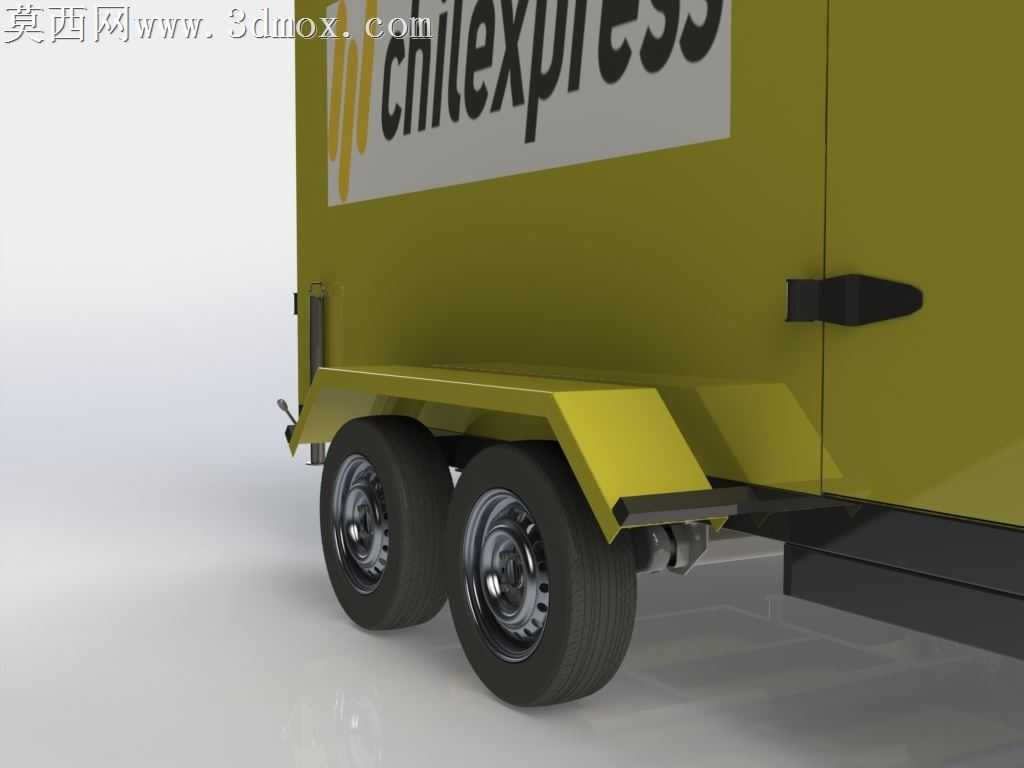

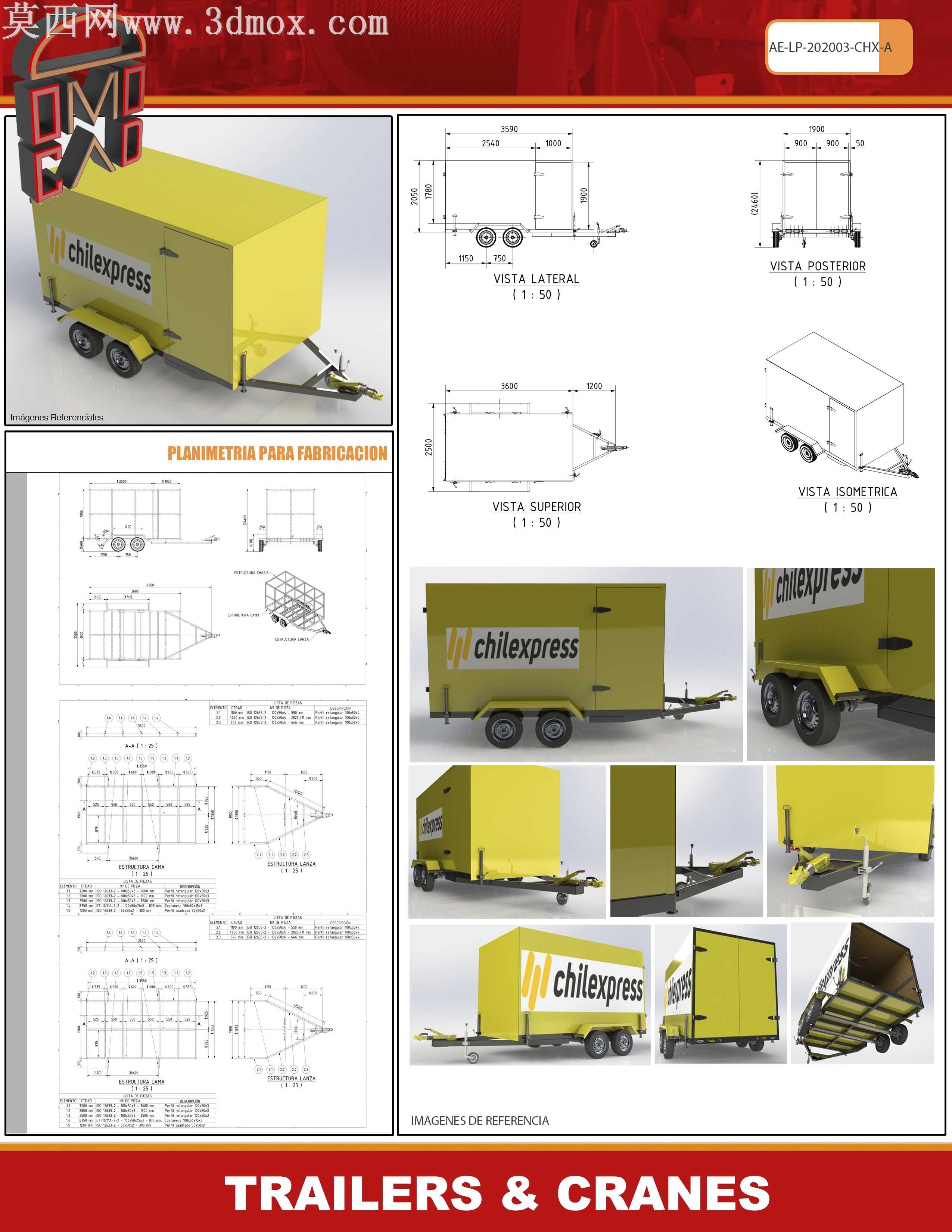

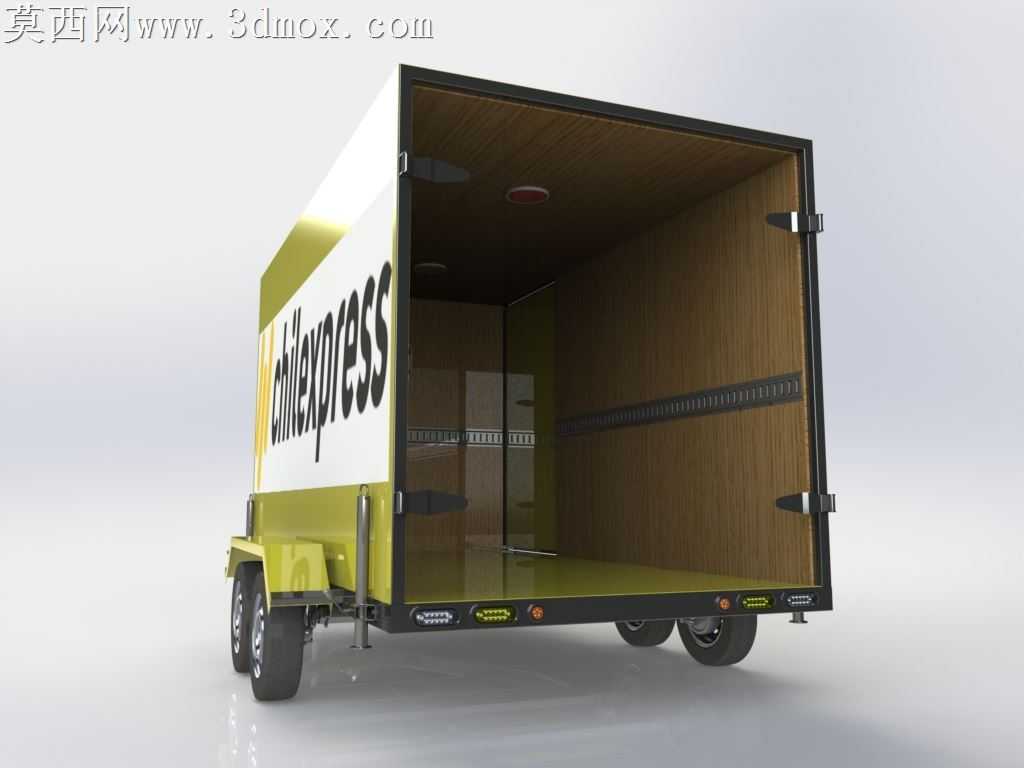

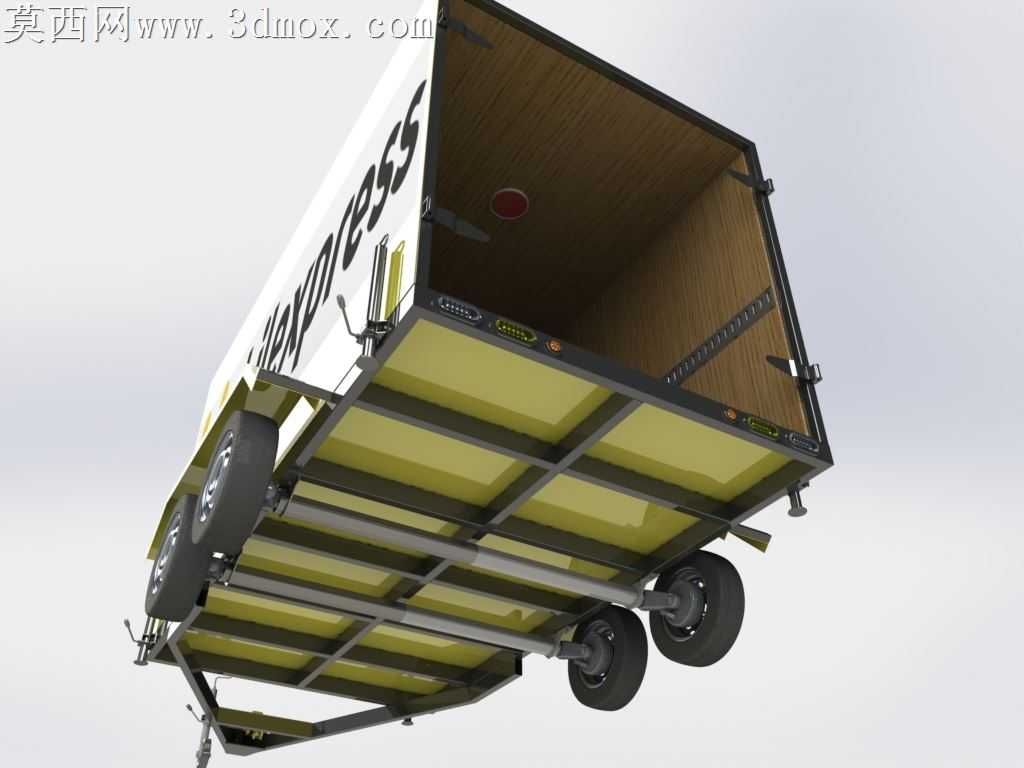

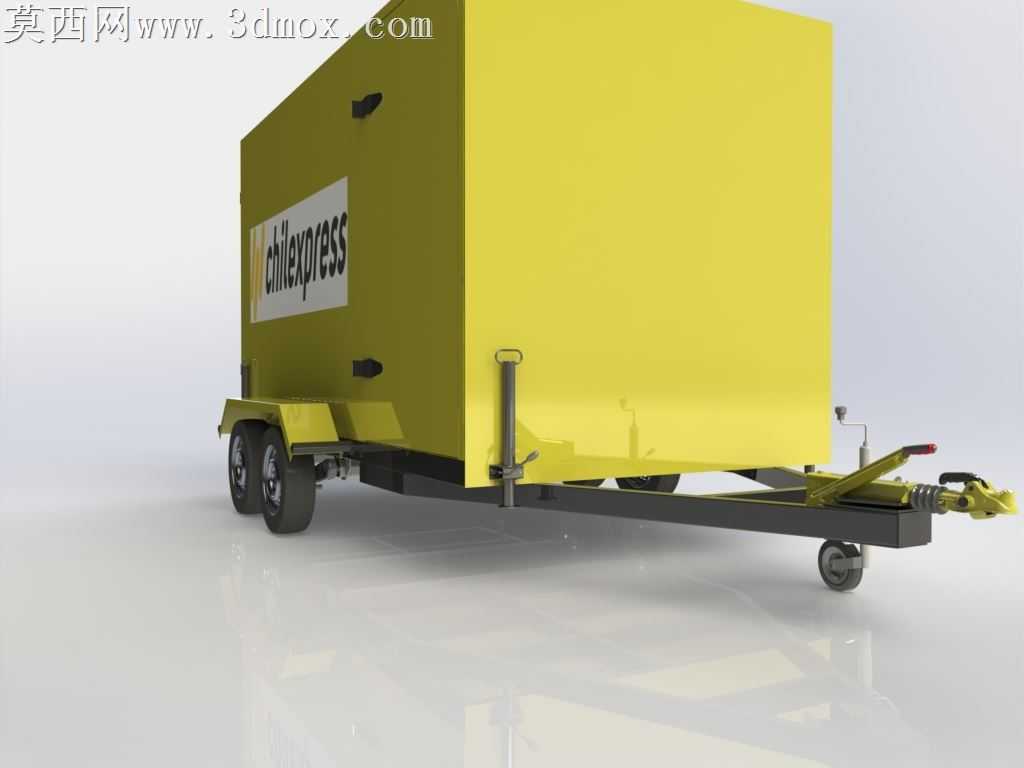

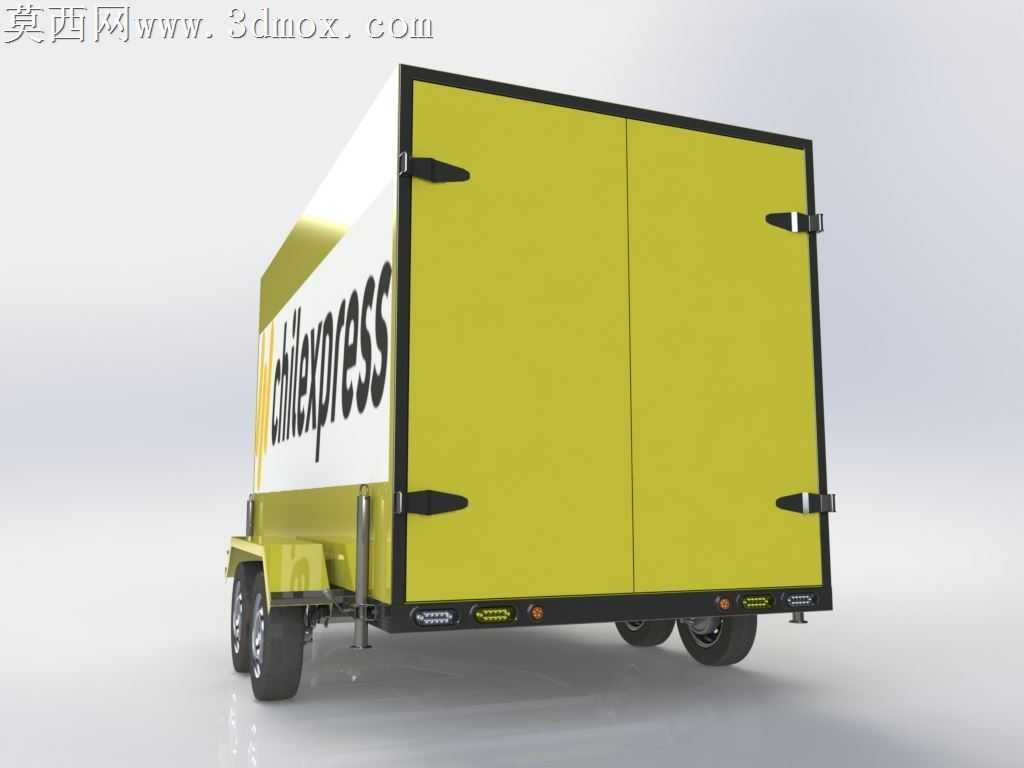

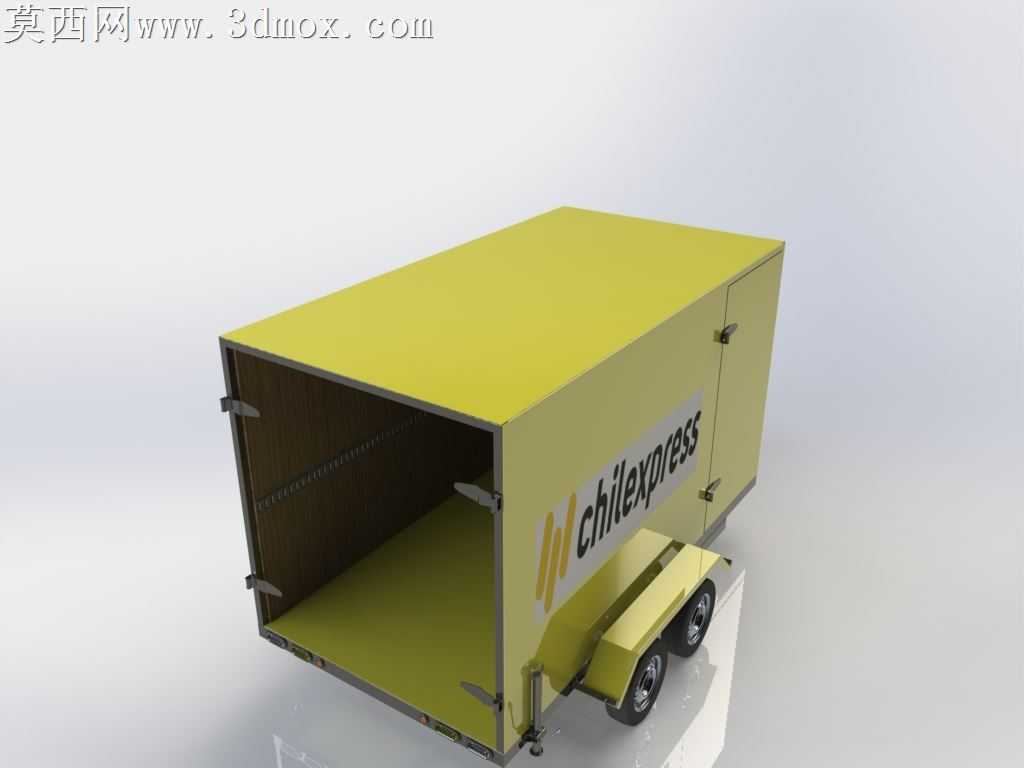

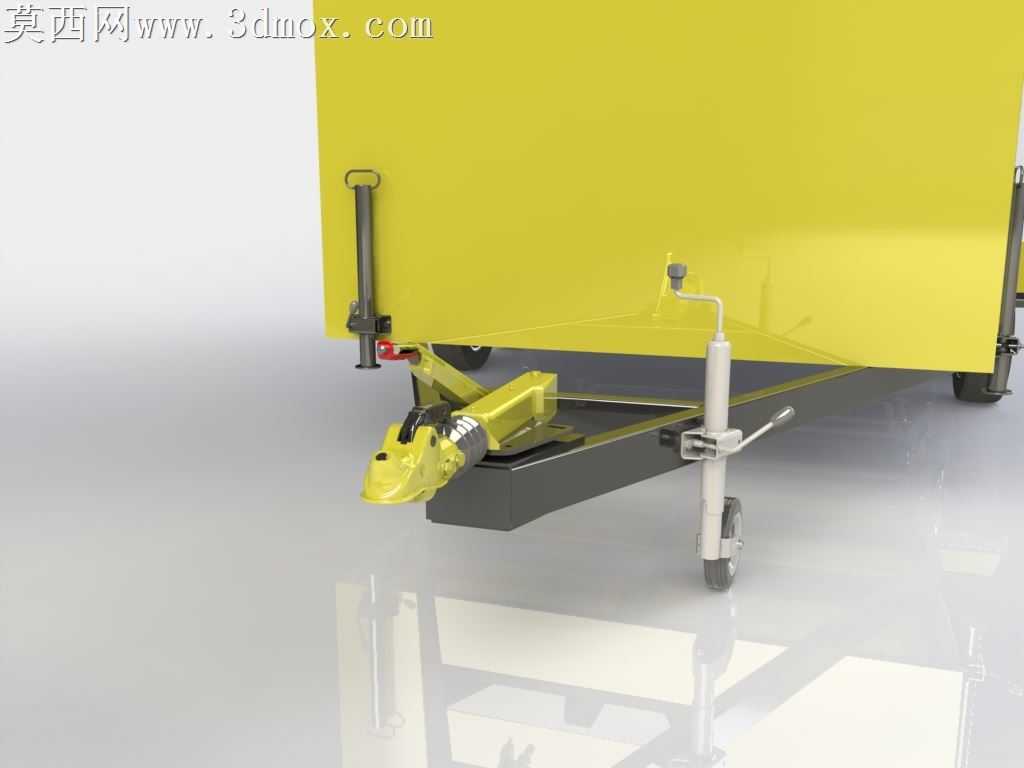

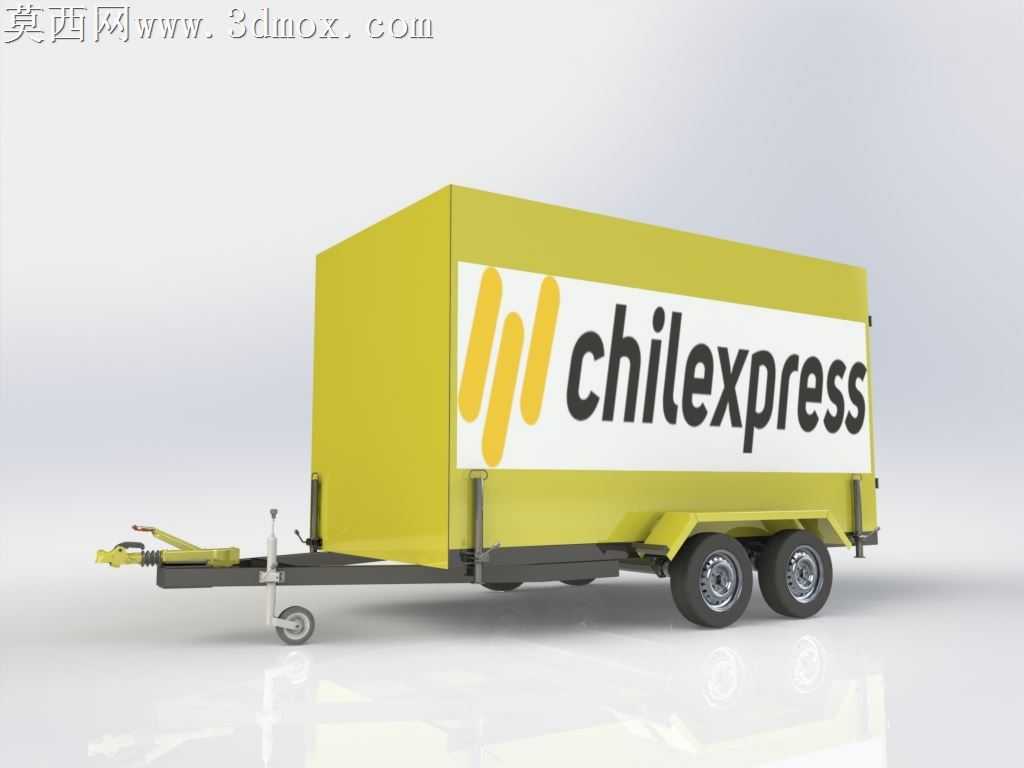

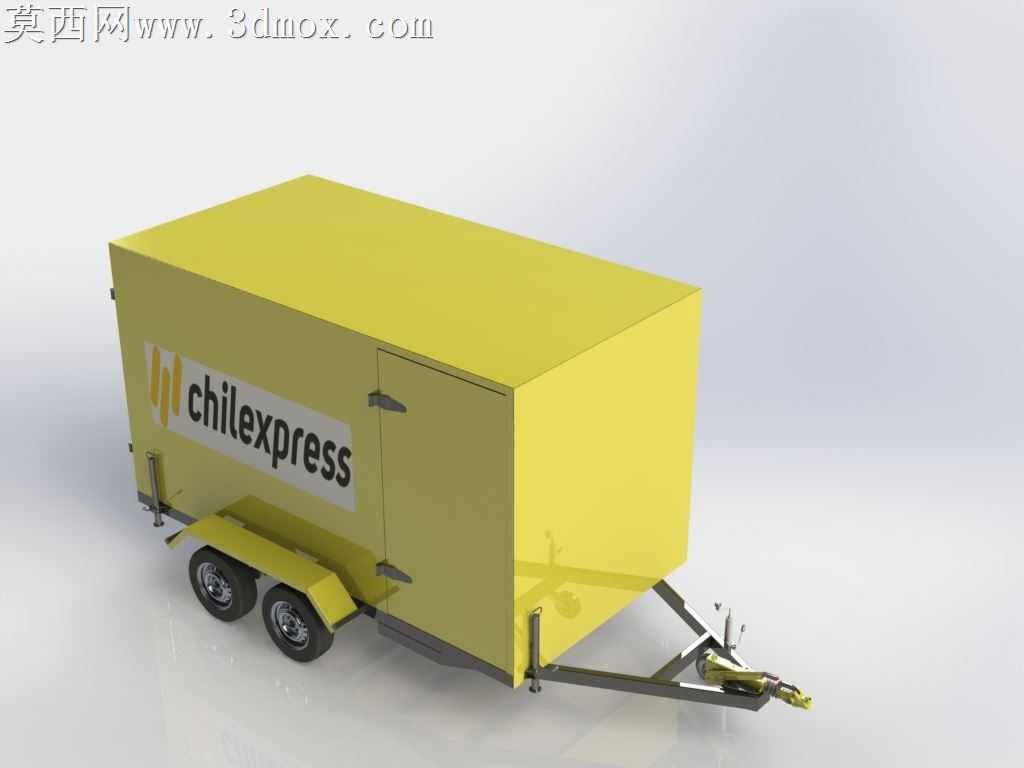

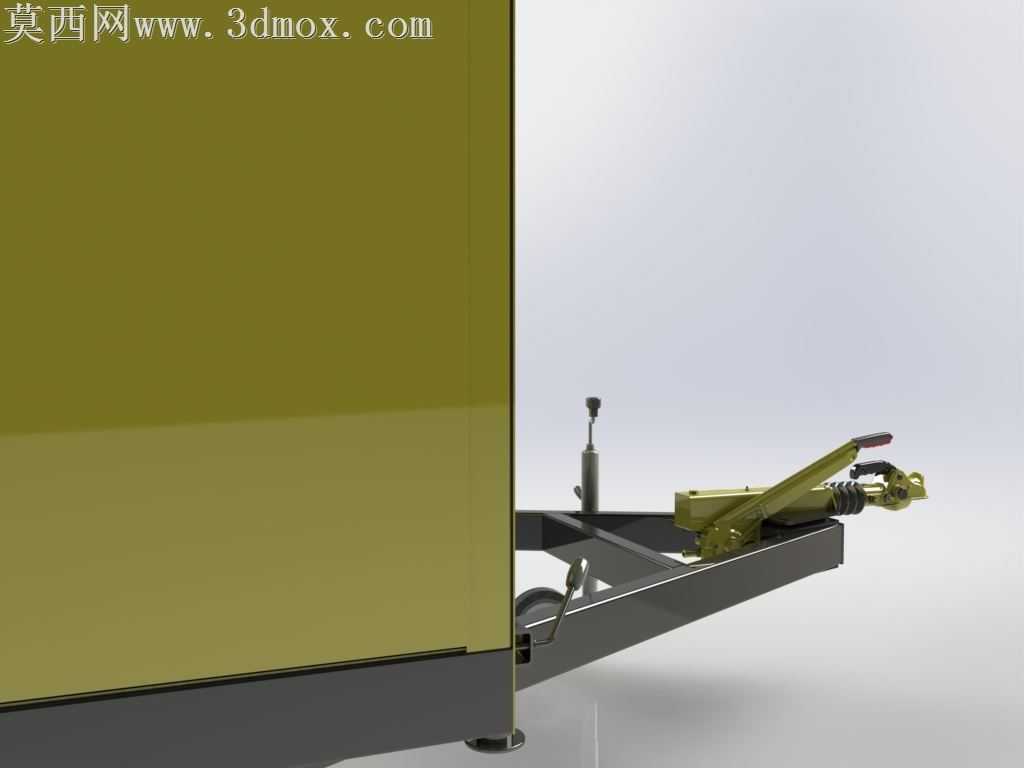

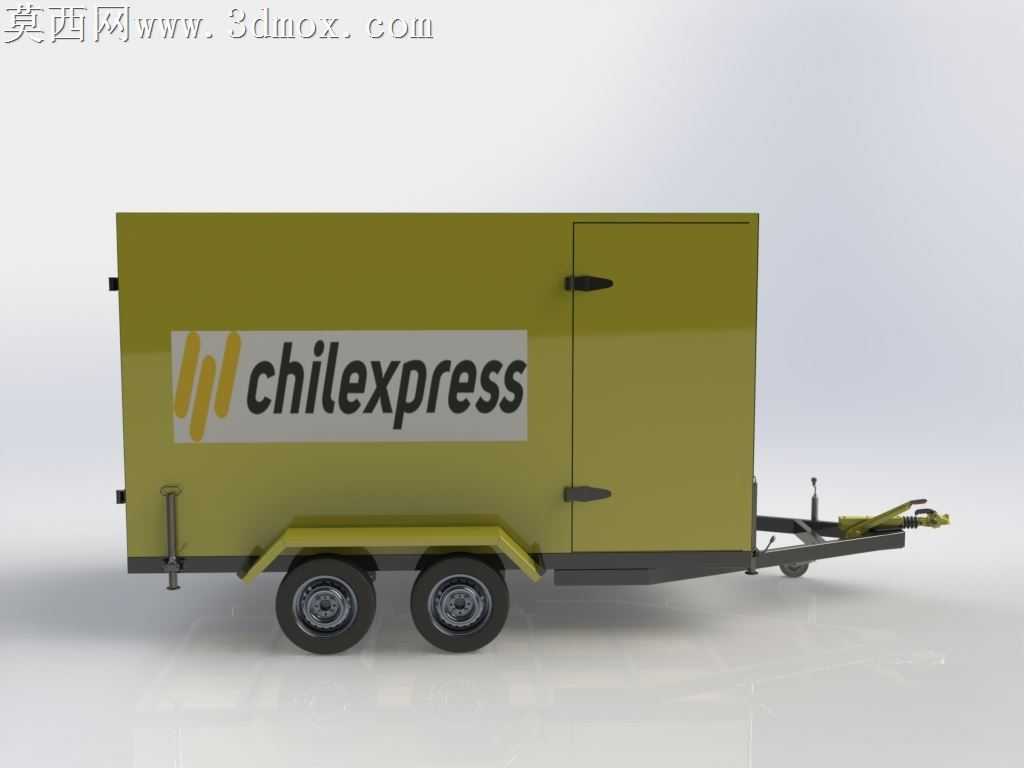

本作品为箱式货运拖挂运输拖车的三维设计成果，建模阶段严格参照实际拖挂车辆的工程尺寸比例搭建整体框架，先以基准平面定位拖挂连接机构、行走轮组、厢体主体三大核心模块的相对位置，通过参数化草图绘制出底盘纵梁、横梁的截面轮廓，再以拉伸、凸台切除等基础特征构建底盘承载结构，对轮轴安装位、牵引销连接位做了局部结构强化处理，保证模型结构逻辑与真实车辆的受力设计一致。厢体部分采用薄壁特征搭建封闭货舱结构，对厢门开合铰链、侧边标识位、底部支撑支腿做了独立的零件拆分建模，每个可活动部件都保留了合理的装配间隙与运动自由度约束，能够直观展示厢门开启、支腿收放、拖挂连接的动作逻辑。渲染阶段针对厢体外表面做了哑光金属漆材质调试，还原真实货运厢体的漆面质感，对轮胎橡胶部分添加了细微的纹理凹凸效果，金属底盘、连接构件部分赋予了轻度做旧的金属磨损材质，避免模型呈现过于塑料化的失真效果；场景内搭配多视角工程投影视图同步展示，分别从侧视、俯视、后视、轴测视角呈现整车的外形尺寸与结构布局，同时拆分展示了底盘框架的内部走线、承重梁排布、轮组悬挂的连接细节。设计思路上围绕小型城际物流转运的使用需求，在保证厢体载货容积的前提下优化了底盘的整体重量分布，将双轮组设置在厢体重心偏后位置，减少牵引状态下对前方牵引车的下压力负载，同时在厢体尾部预留了装卸货的坡道结构空间，可拓展适配小型货物的快速装卸需求，整体模型的结构拆分逻辑清晰，各零件的装配关系完整，既可以作为物流装备设计的参考样本，也可用于拖挂车辆结构教学的演示素材。
