教学用SCARA数控机械臂综合实训装置

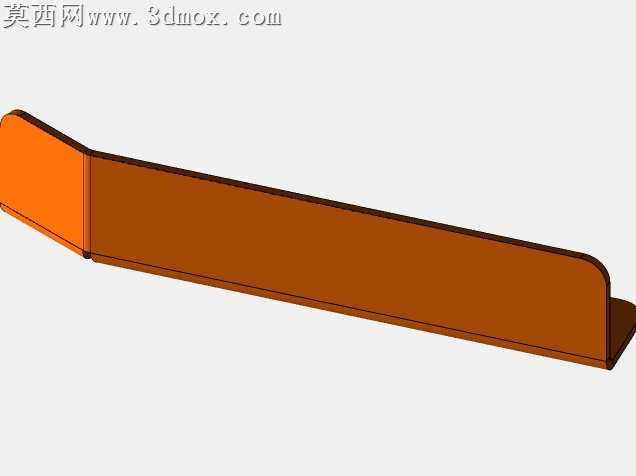

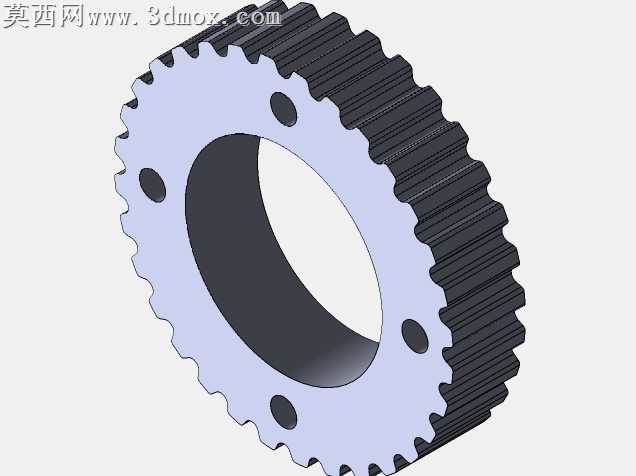

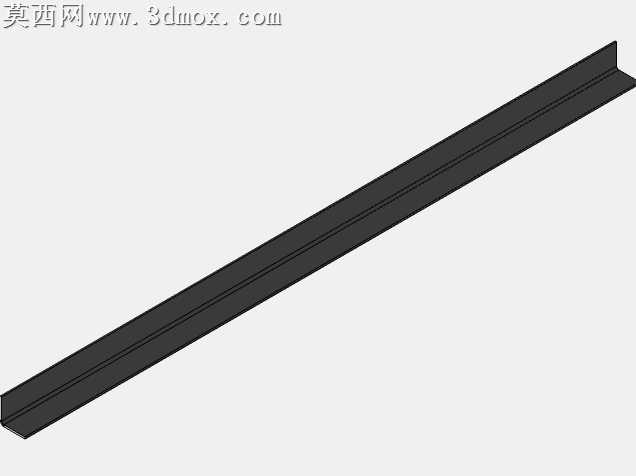

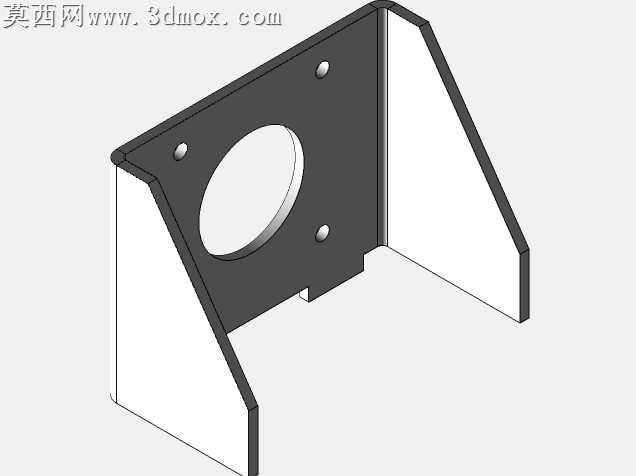

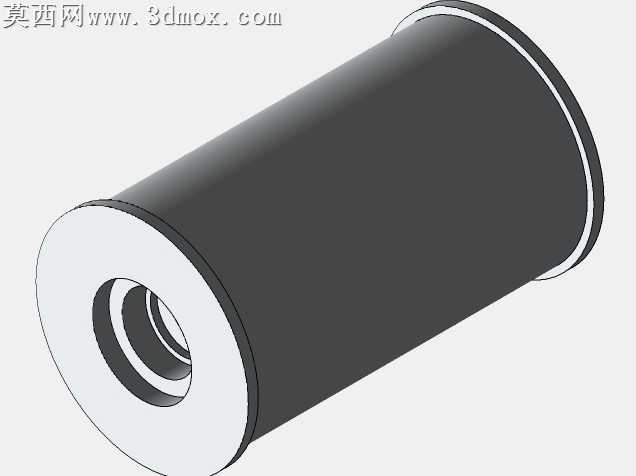

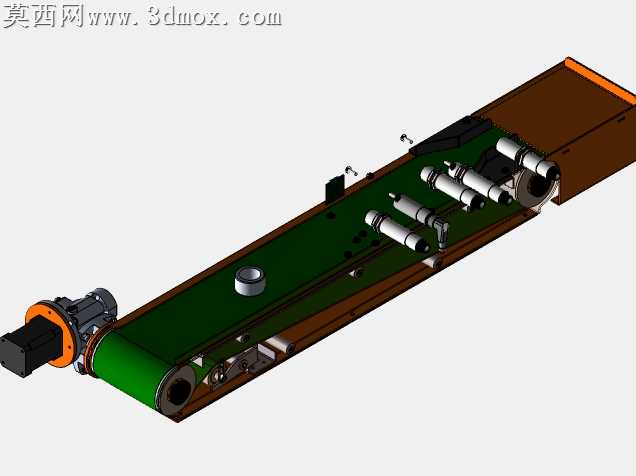

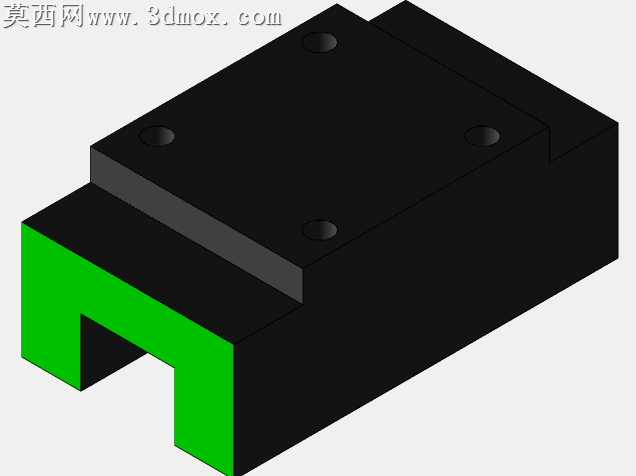

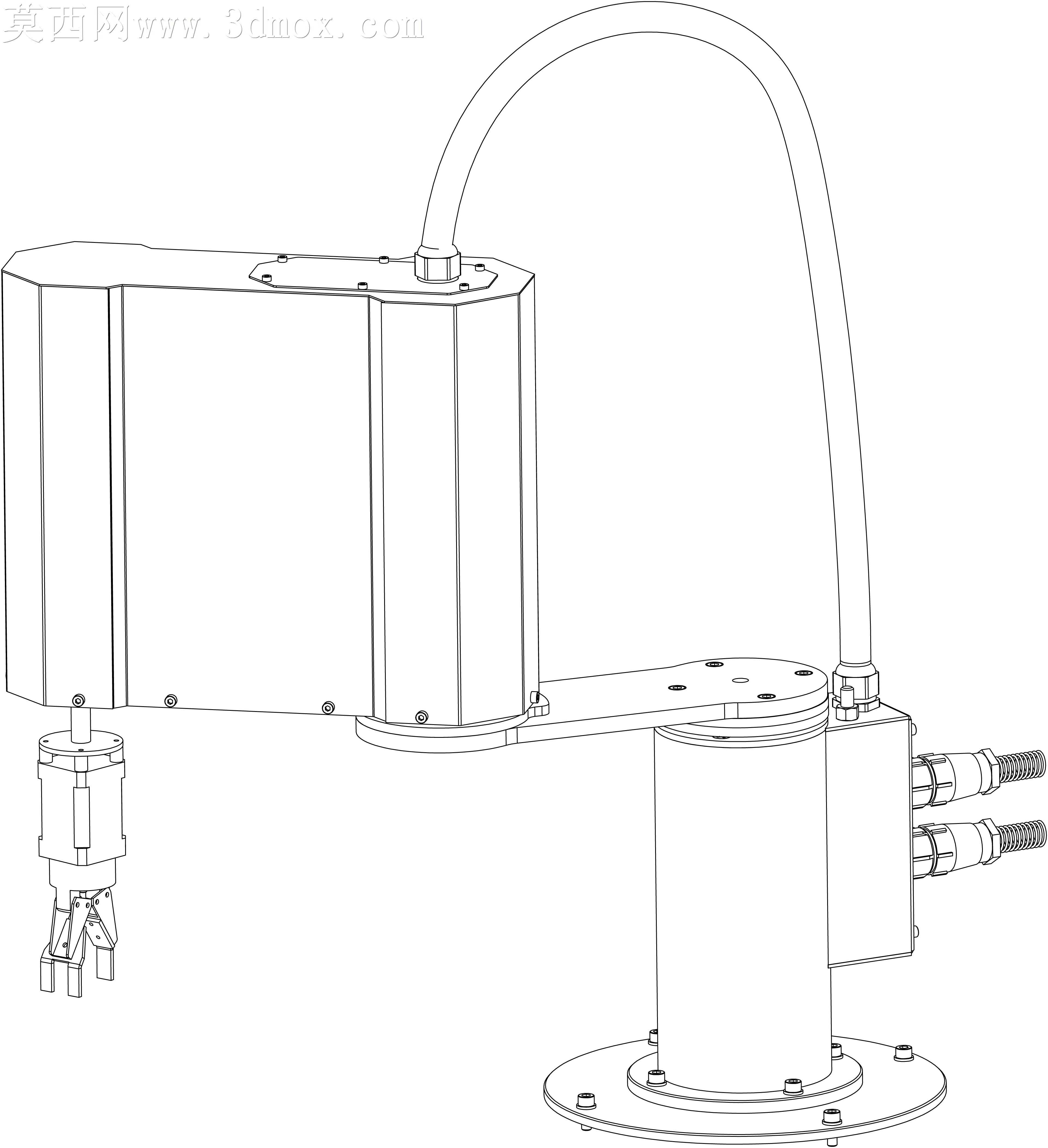

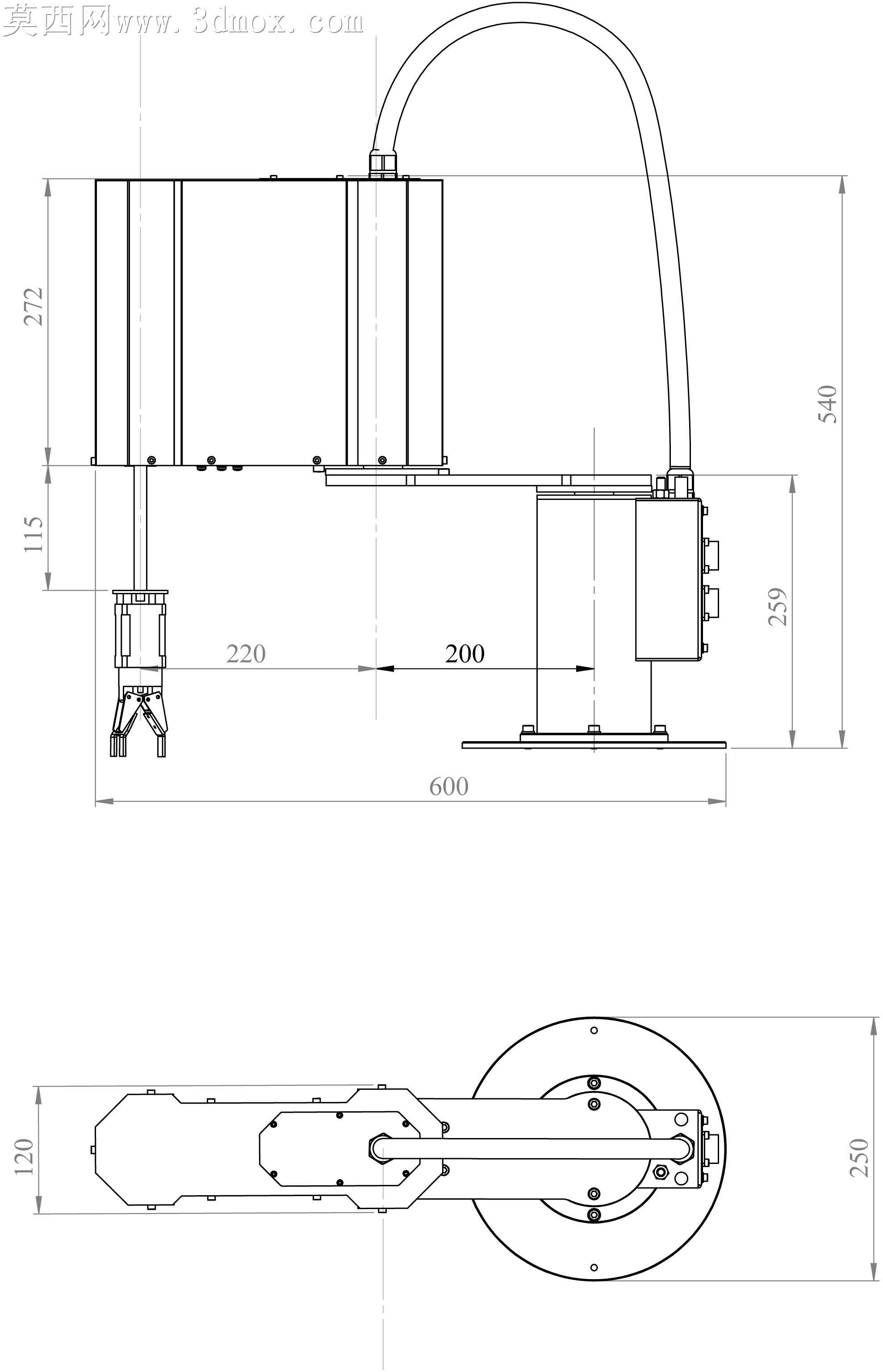

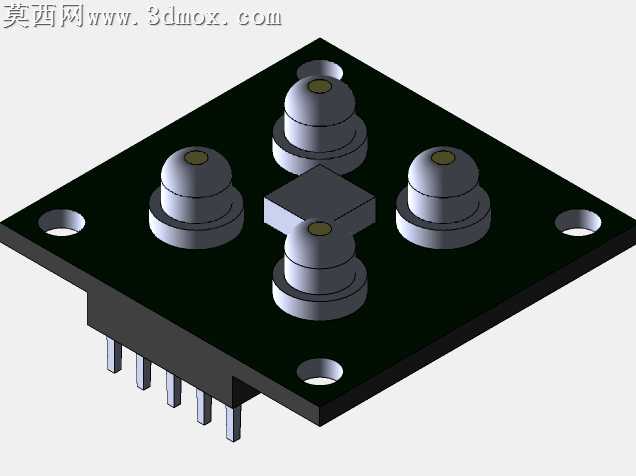

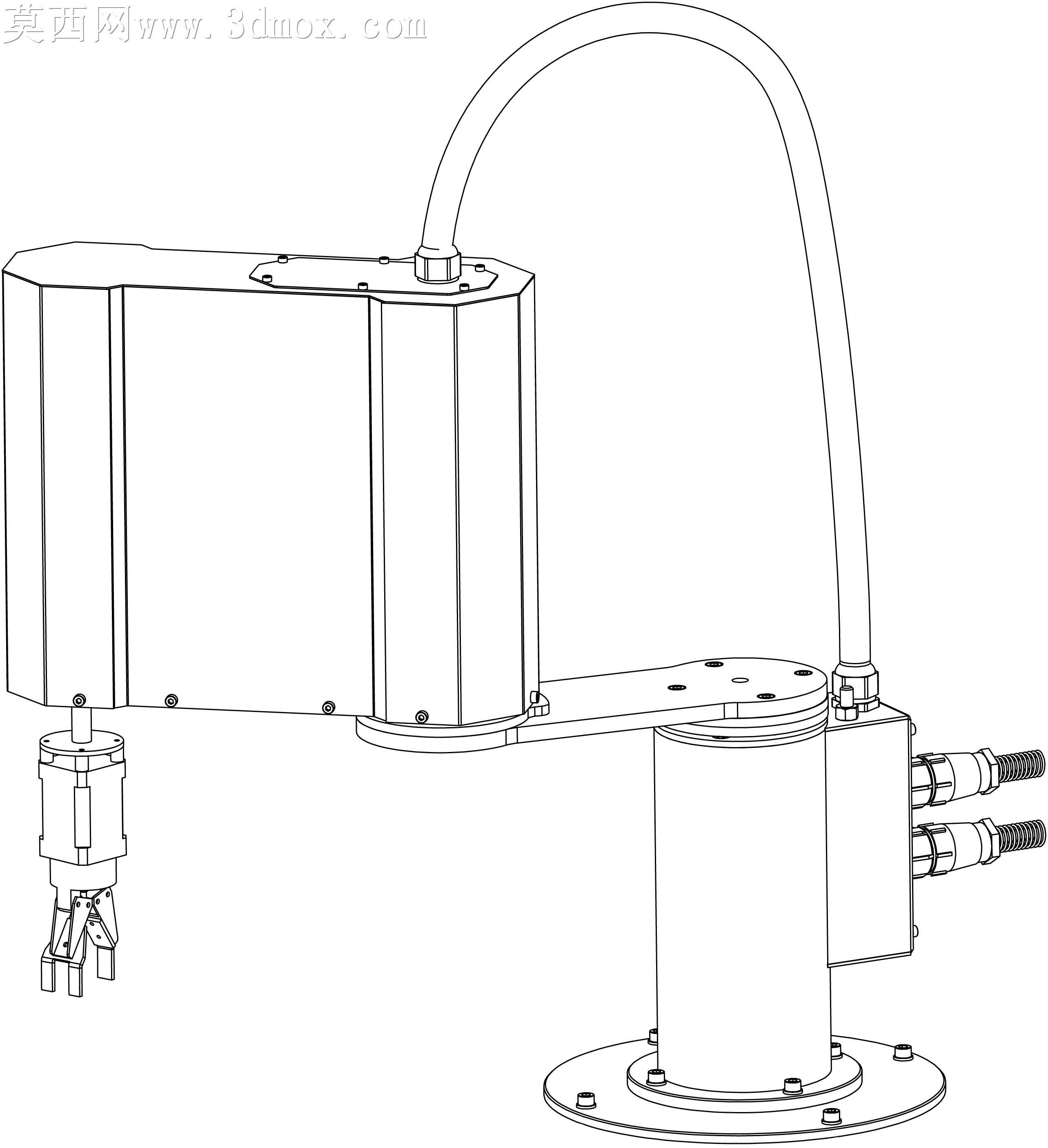

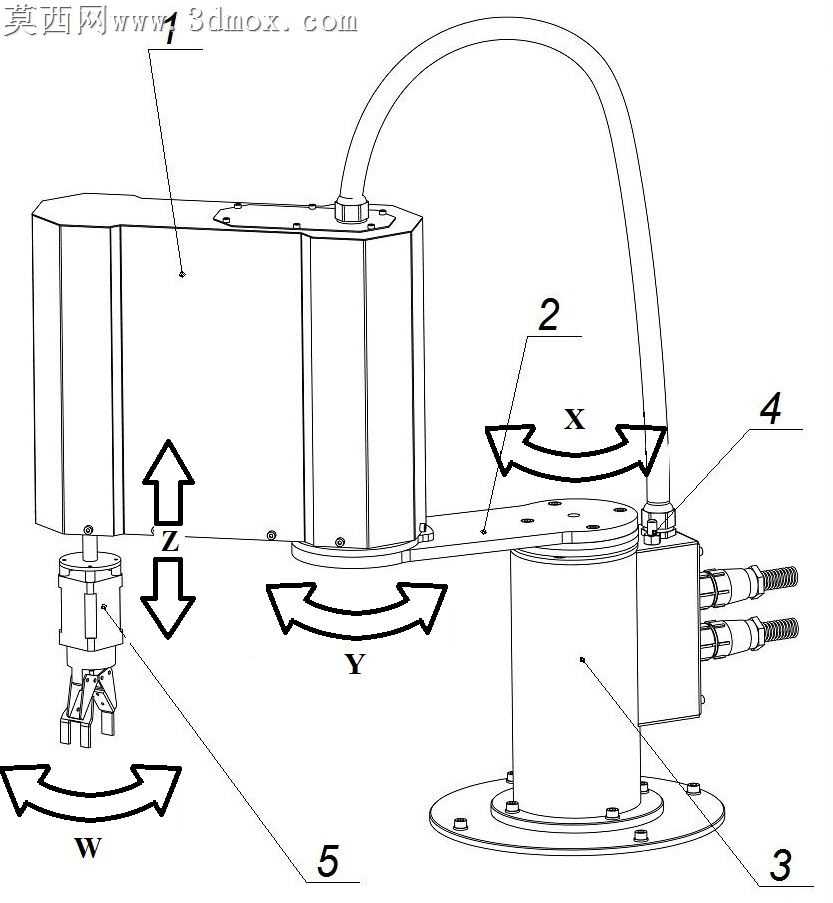

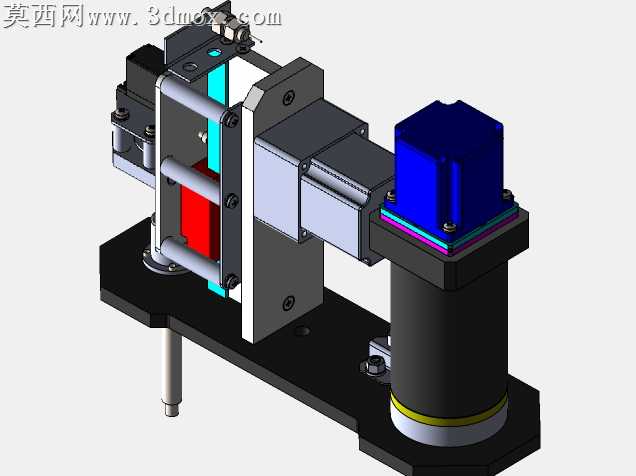

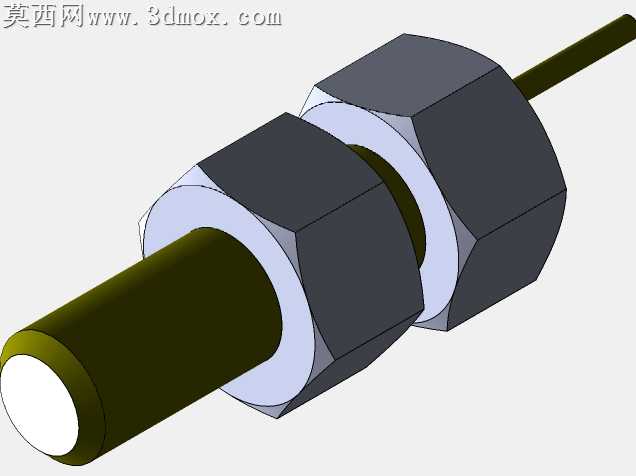

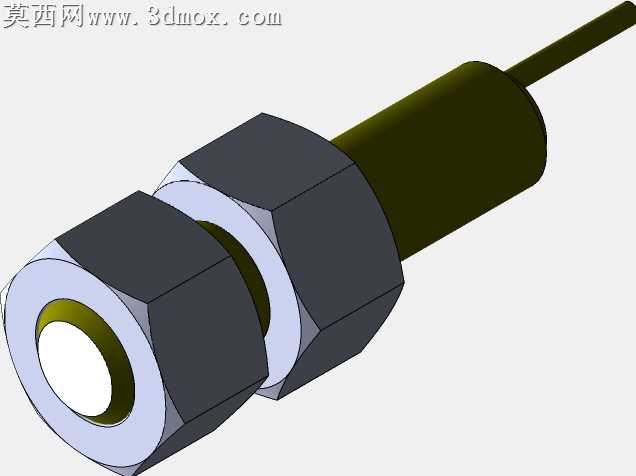

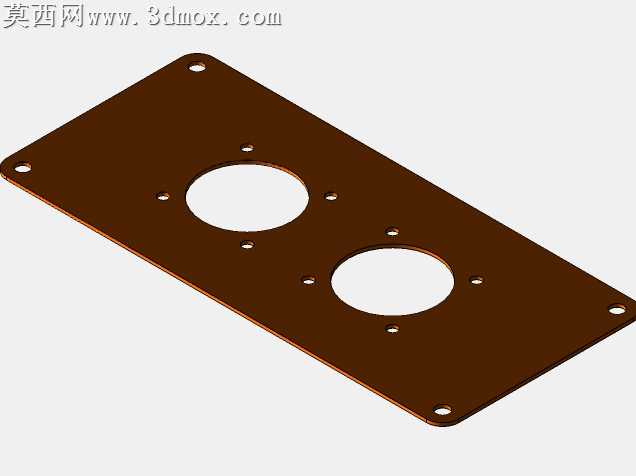

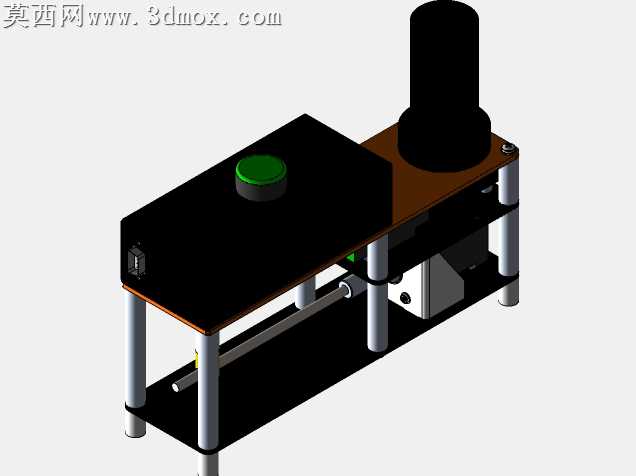

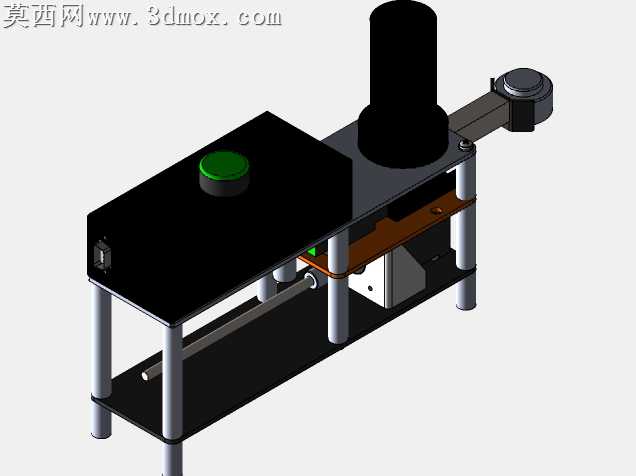

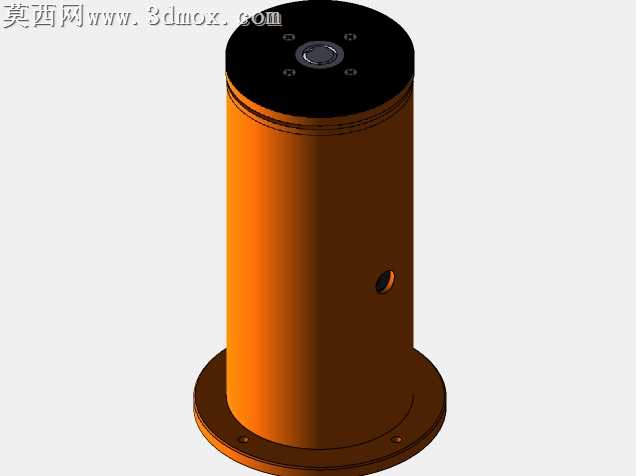

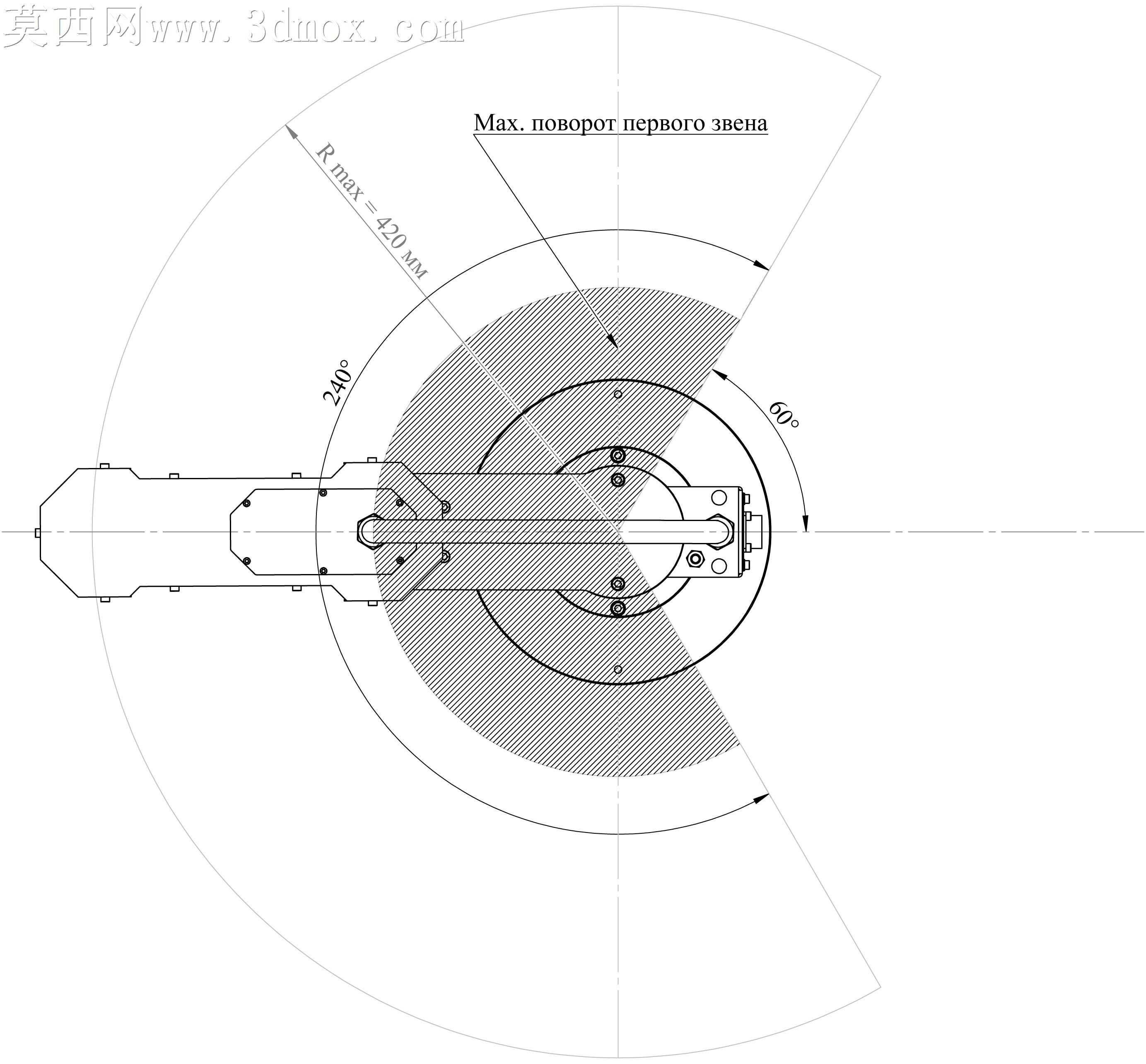

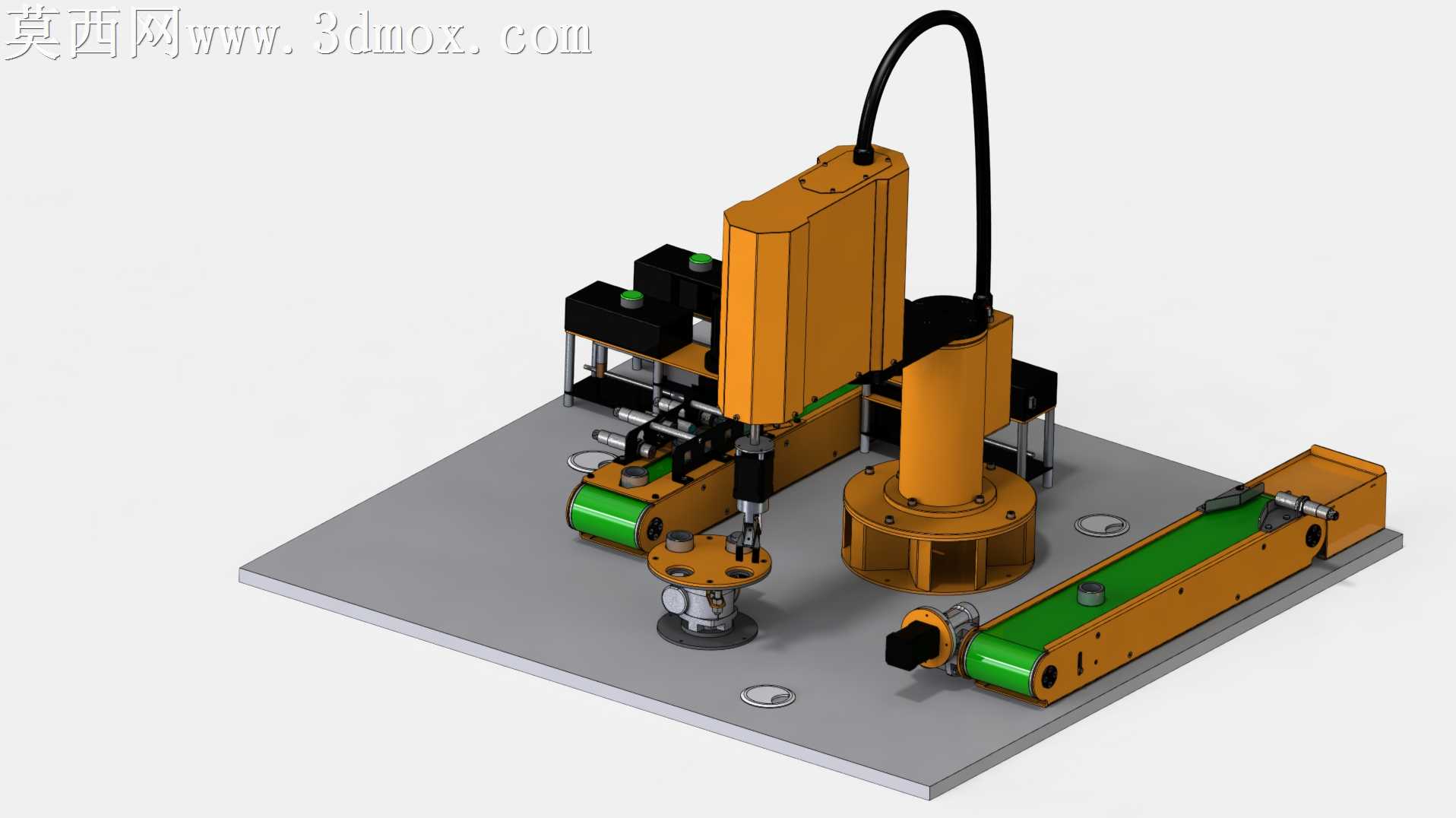

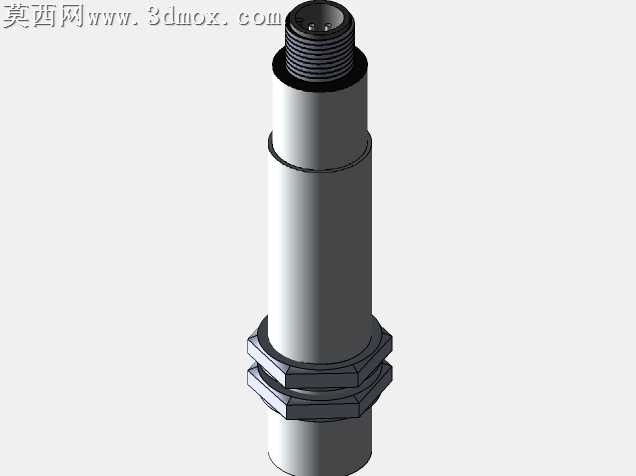

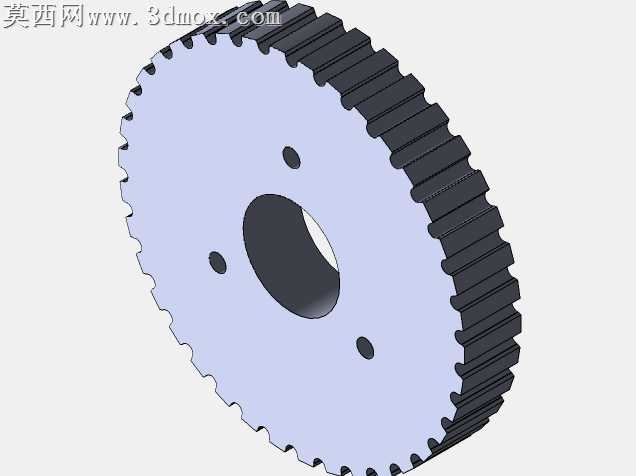

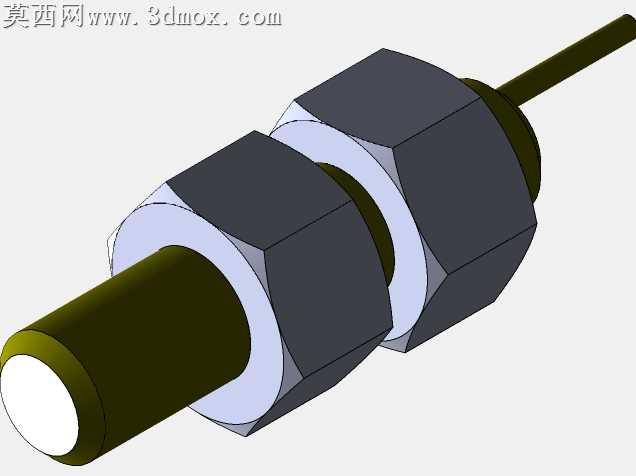

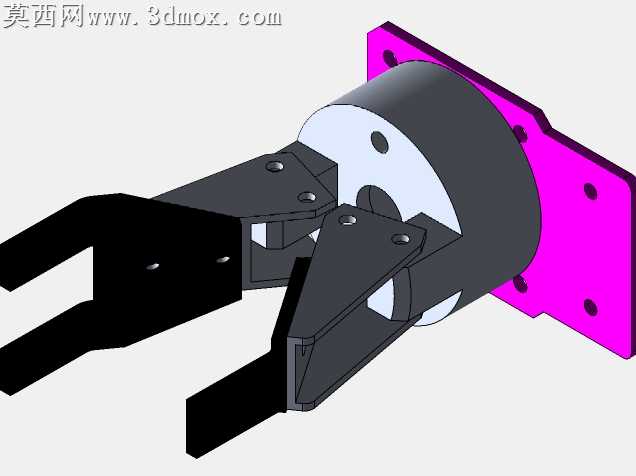

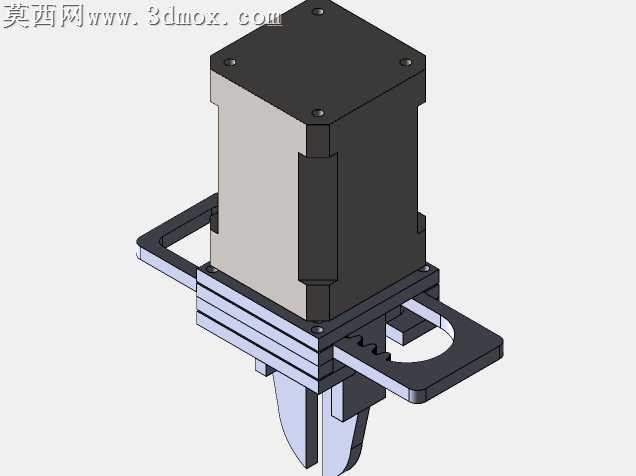

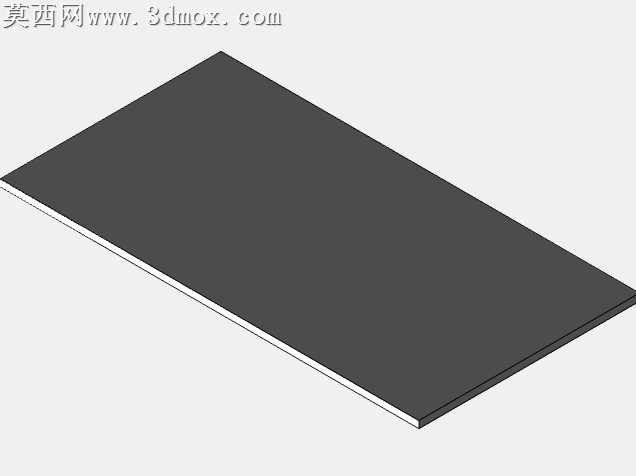

本模型为面向机电一体化教学场景搭建的SCARA数控机械臂综合实训装置，采用三维建模软件完成全参数化结构设计，所有零部件均按照实际工业应用的尺寸比例进行还原，可直接用于教学演示、结构拆解学习与虚拟仿真调试。模型整体以平整安装基板为承载底座，核心执行单元为SCARA构型四轴机械臂，机械臂主体立柱、旋转大臂、升降小臂与末端执行夹爪均做了精细化结构建模，还原了关节处的传动连接结构、走线防护软管的排布形态，金属结构件赋予哑光橙黄工业漆材质，传动导轨、安装紧固件赋予金属镀铬与发黑处理材质，不同材质的质感区分清晰，渲染效果贴合真实工业设备的视觉表现。装置配套集成多组功能模块：包含多段平行布置的带式输送机构，输送线侧边设置工件定位挡块、推进定位组件，可模拟工件的上料、输送、定位工序；设置多组带定位销的工件存储工位，可模拟待加工工件的暂存与成品收纳流程；搭载多组检测传感器安装位，可模拟工件存在检测、类型识别的实训场景；末端夹爪旁配套快换工装位，可拓展不同功能的执行末端。设计过程中充分考虑教学场景的演示需求，所有模块的布局逻辑贴合实际工业产线的排布逻辑，机械臂的运动行程覆盖所有工位的作业范围，各机构之间无运动干涉，既还原了工业SCARA机器人工作站的真实结构，又简化了非必要的冗余结构，方便学习者快速理解机电一体化系统的组成逻辑：即机械执行机构、输送定位机构、检测传感单元的协同工作原理。模型中所有气动元件、传动部件、安装支架的结构均做了写实建模，输送线的滚筒、皮带张紧结构、传感器安装支架的细节均完整呈现，可用于SolidWorks等三维软件的装配练习、运动仿真添加，也可作为机电专业教学的演示素材，帮助学习者直观掌握工业机器人工作站的搭建逻辑、各功能模块的作用与机械结构设计要点。
