带MG995舵机的四自由度亚克力机械臂

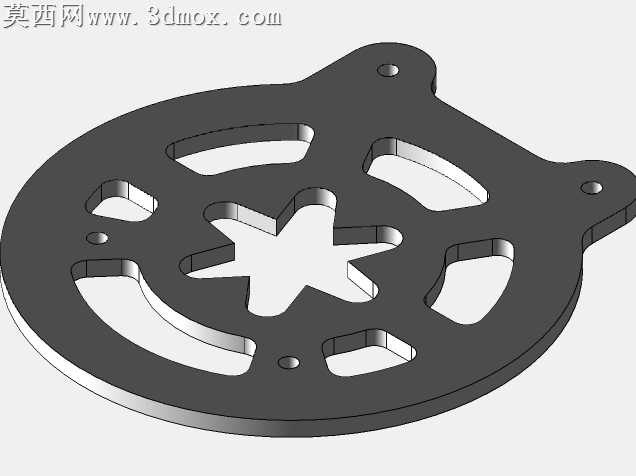

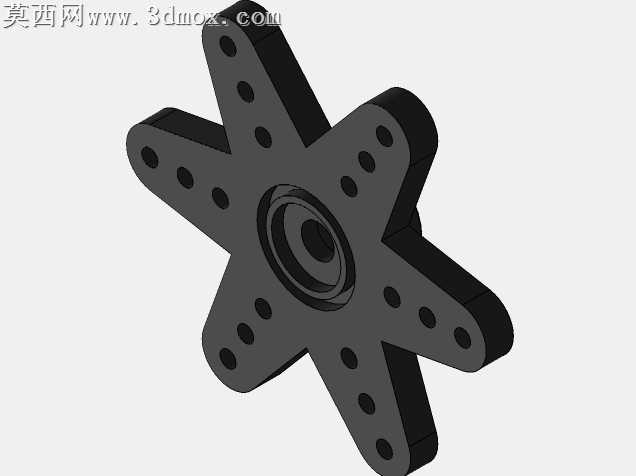

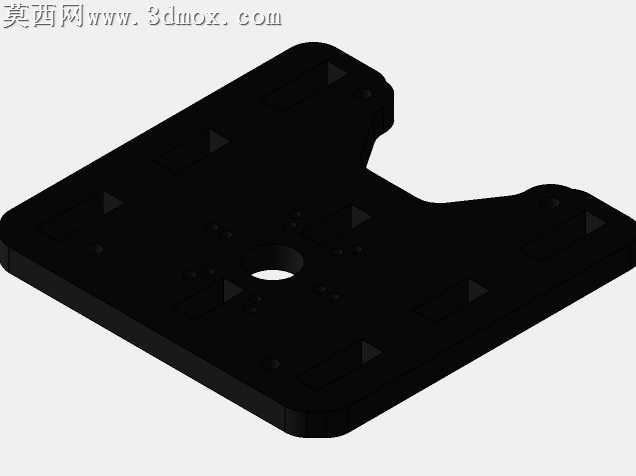

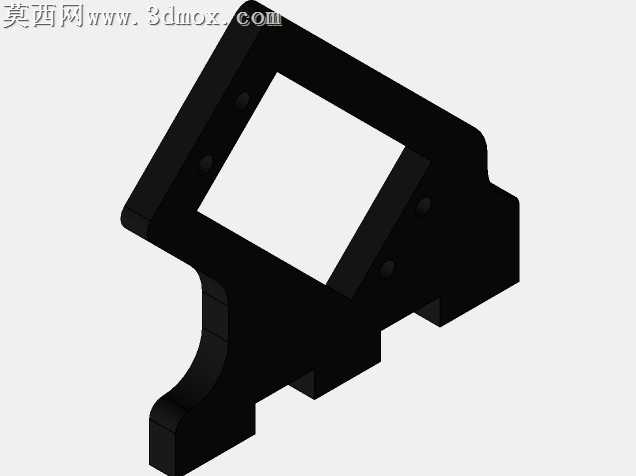

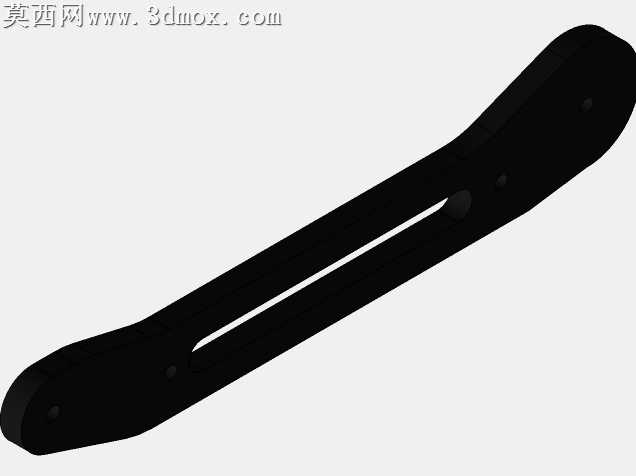

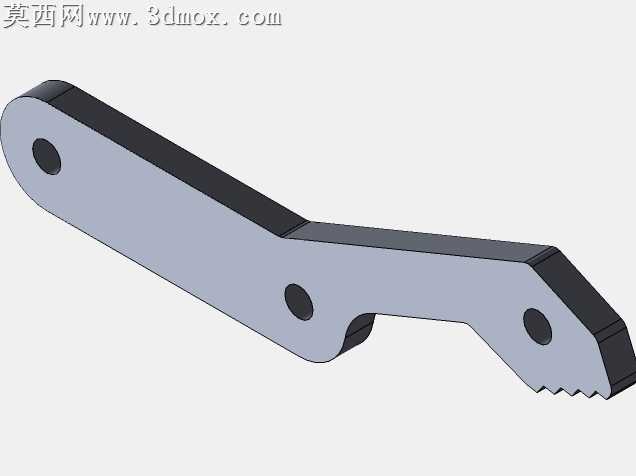

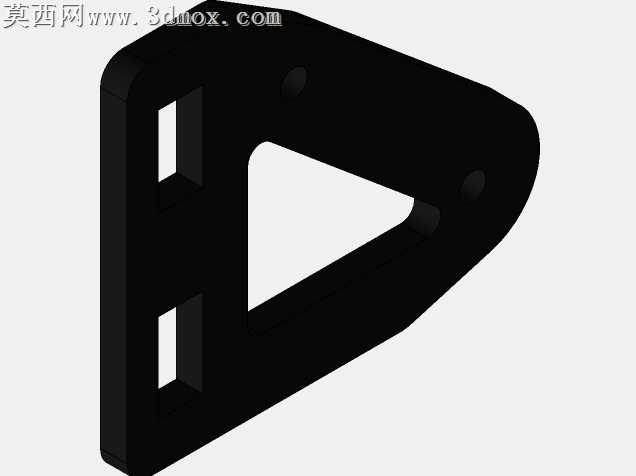

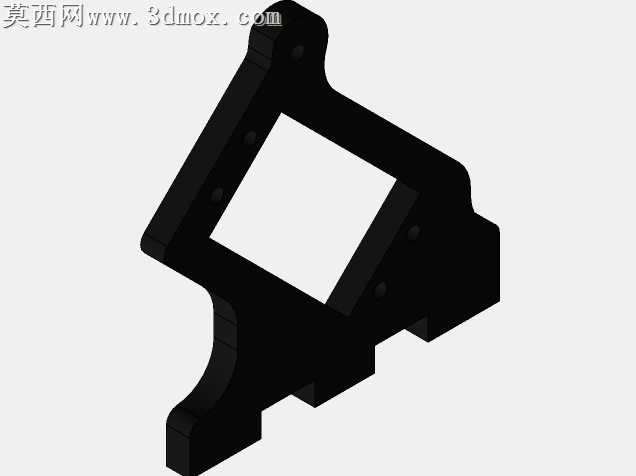

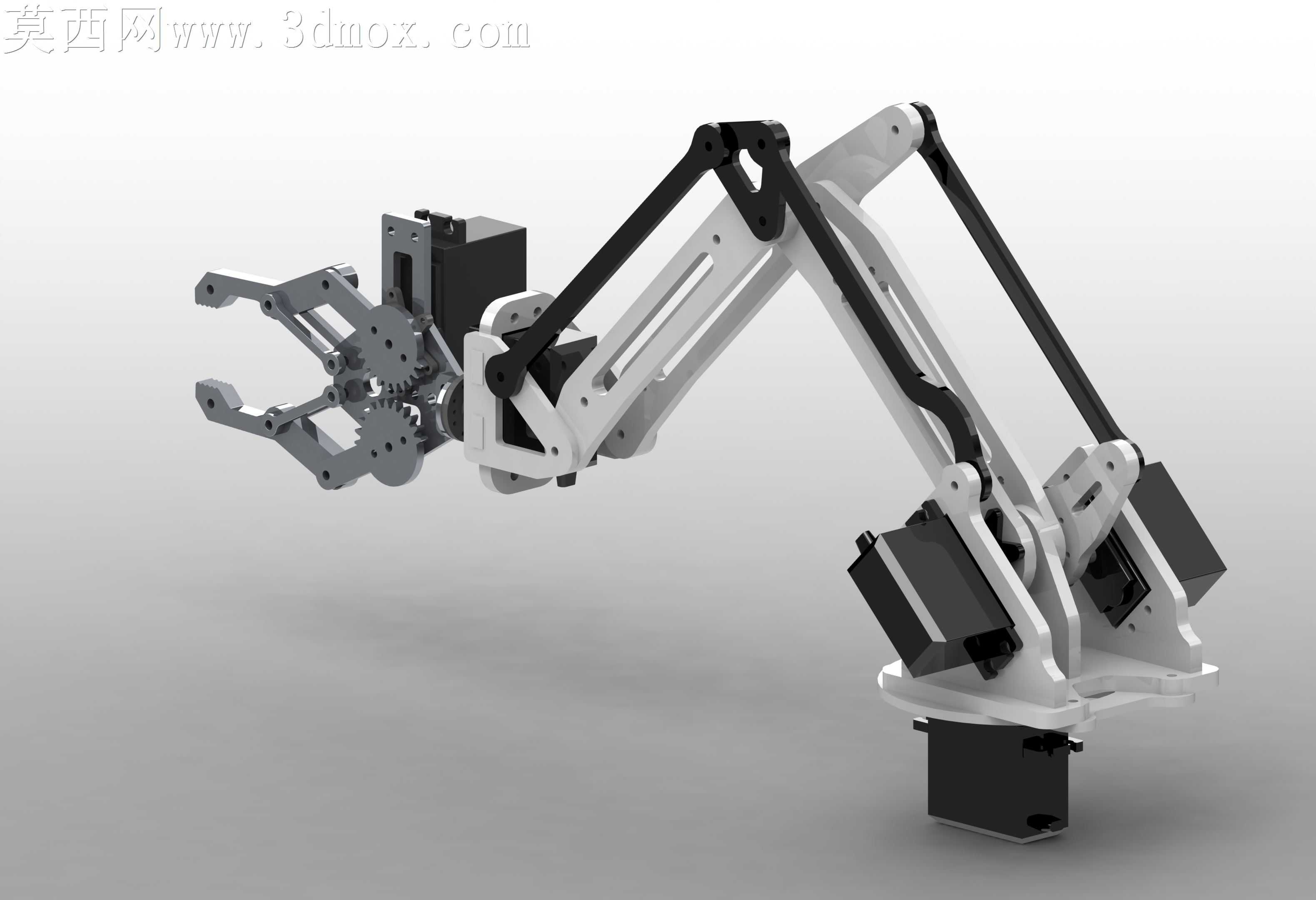

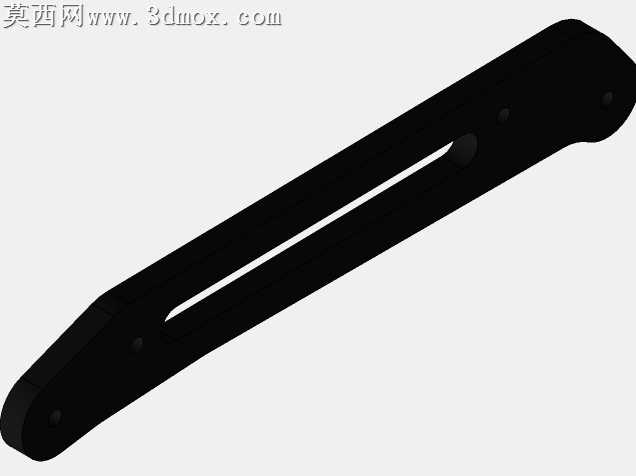

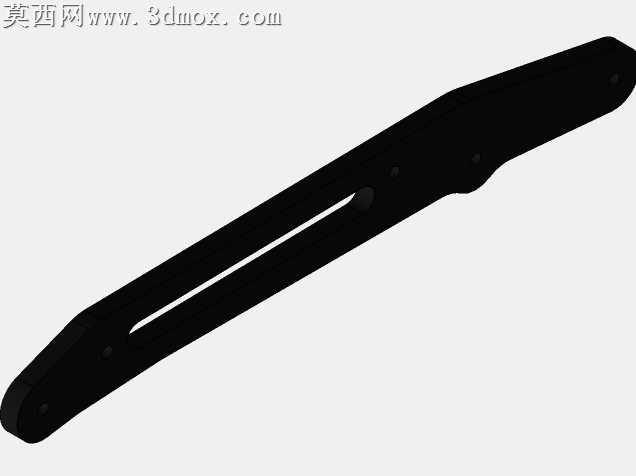

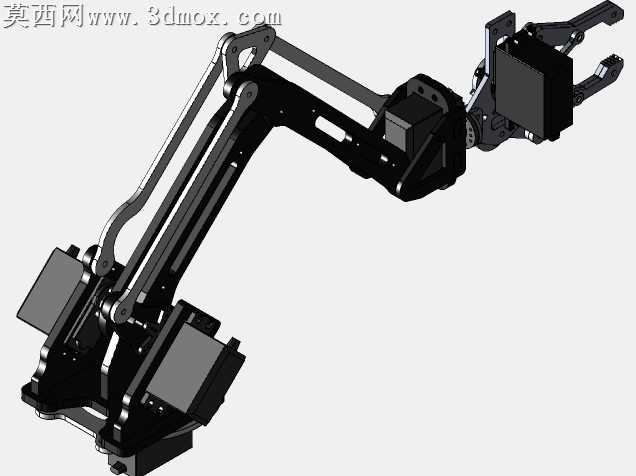

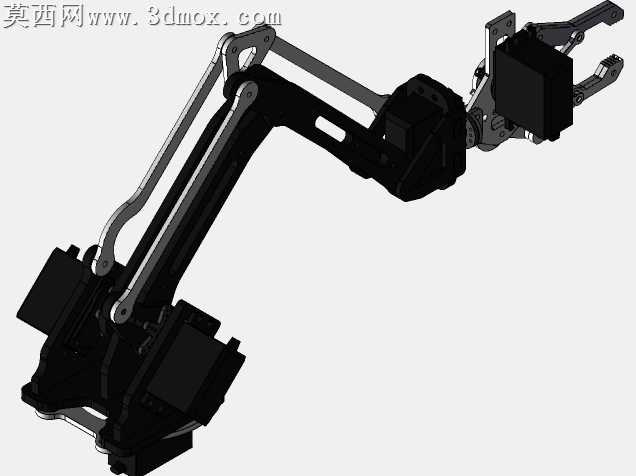

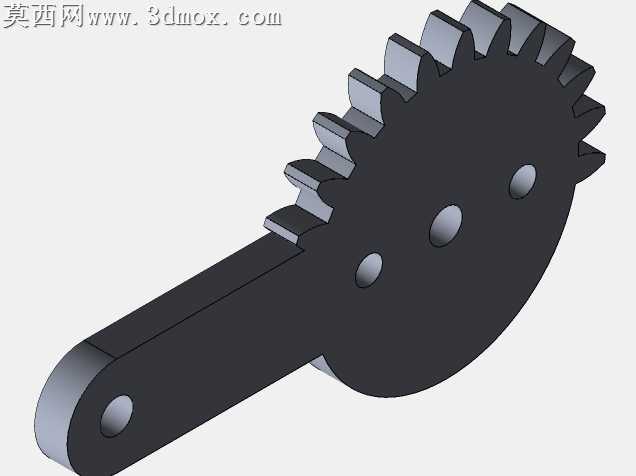

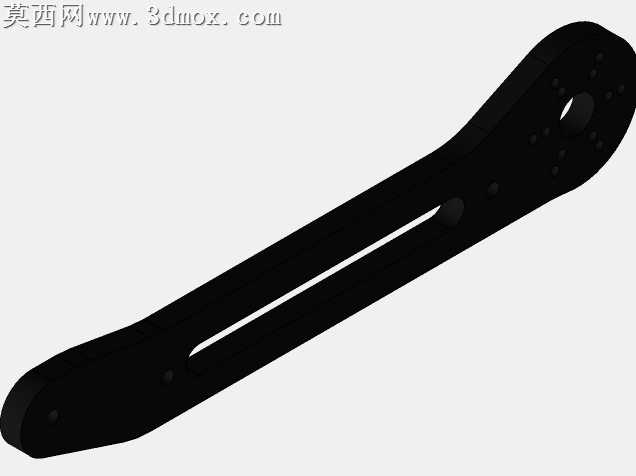

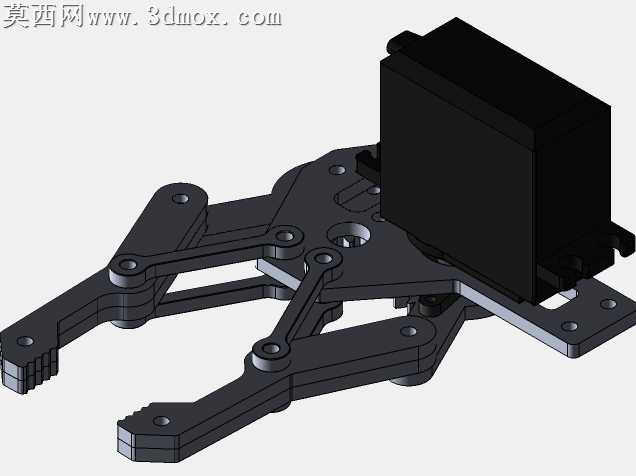

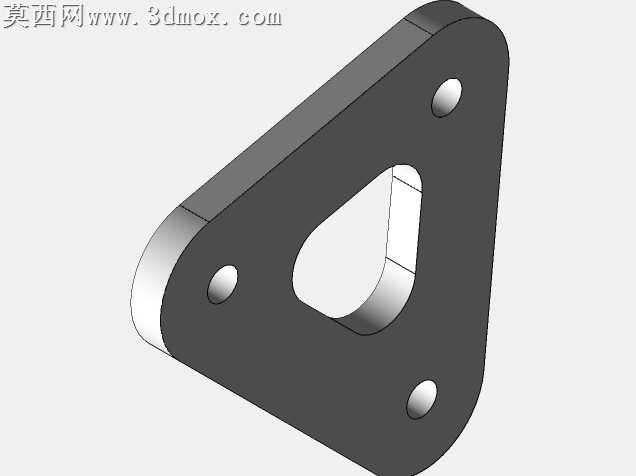

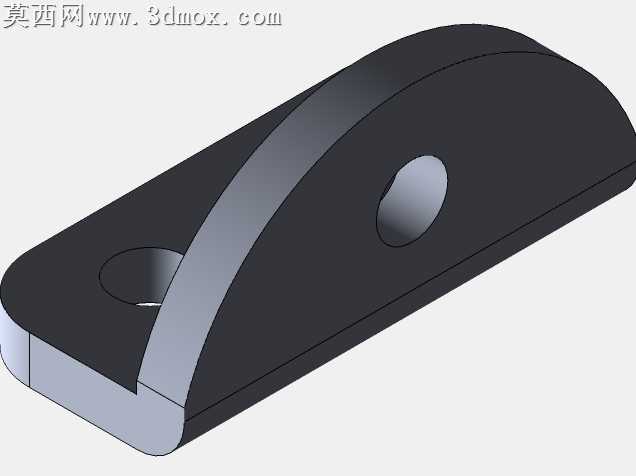

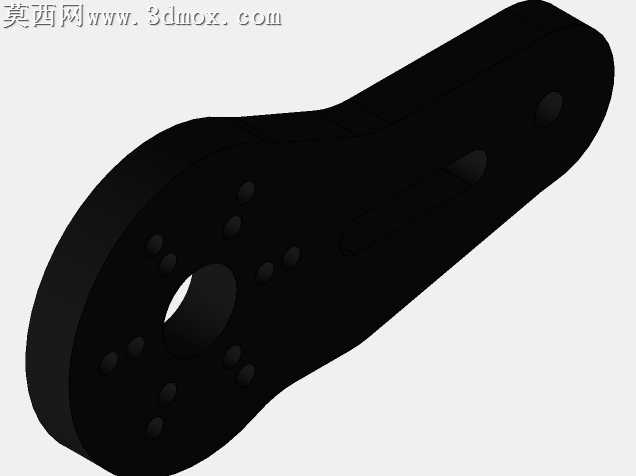

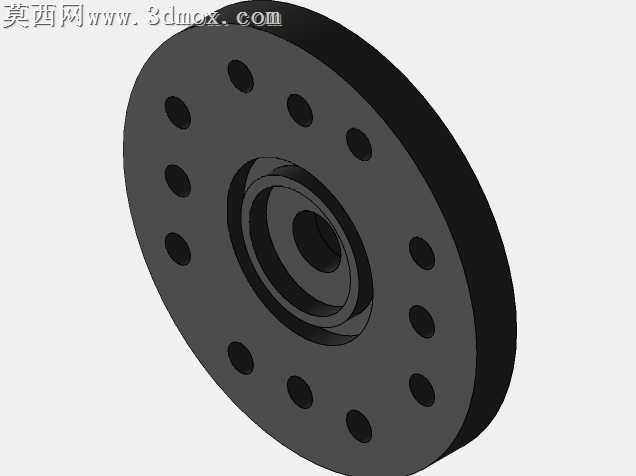

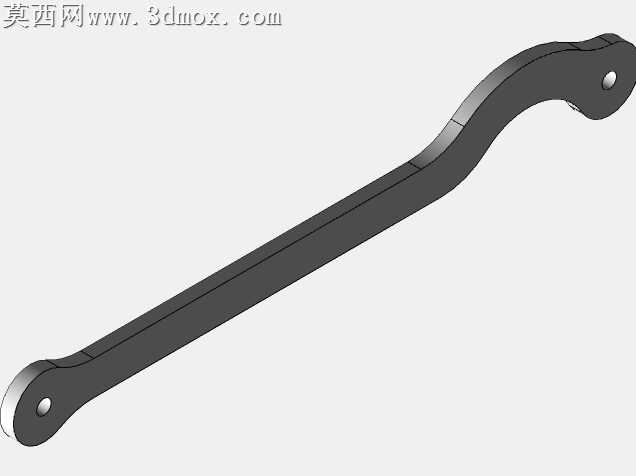

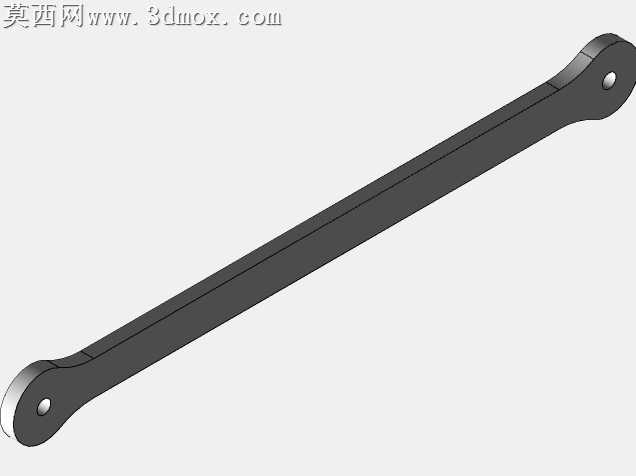

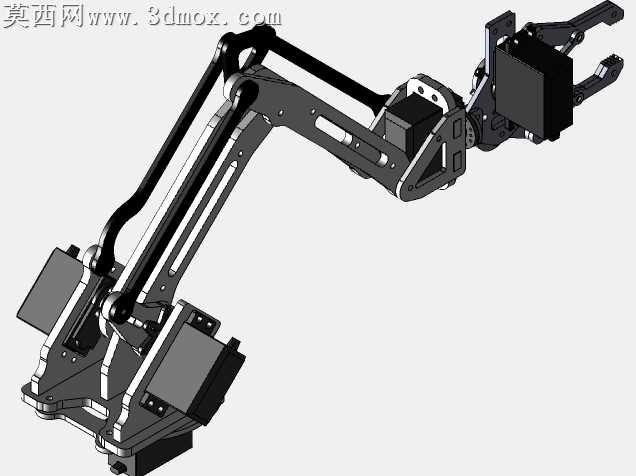

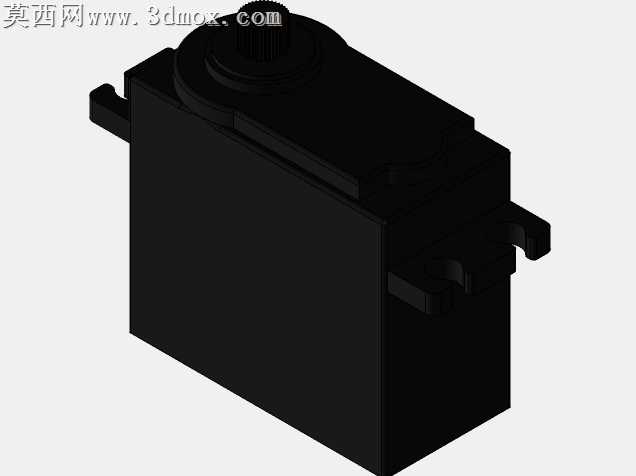

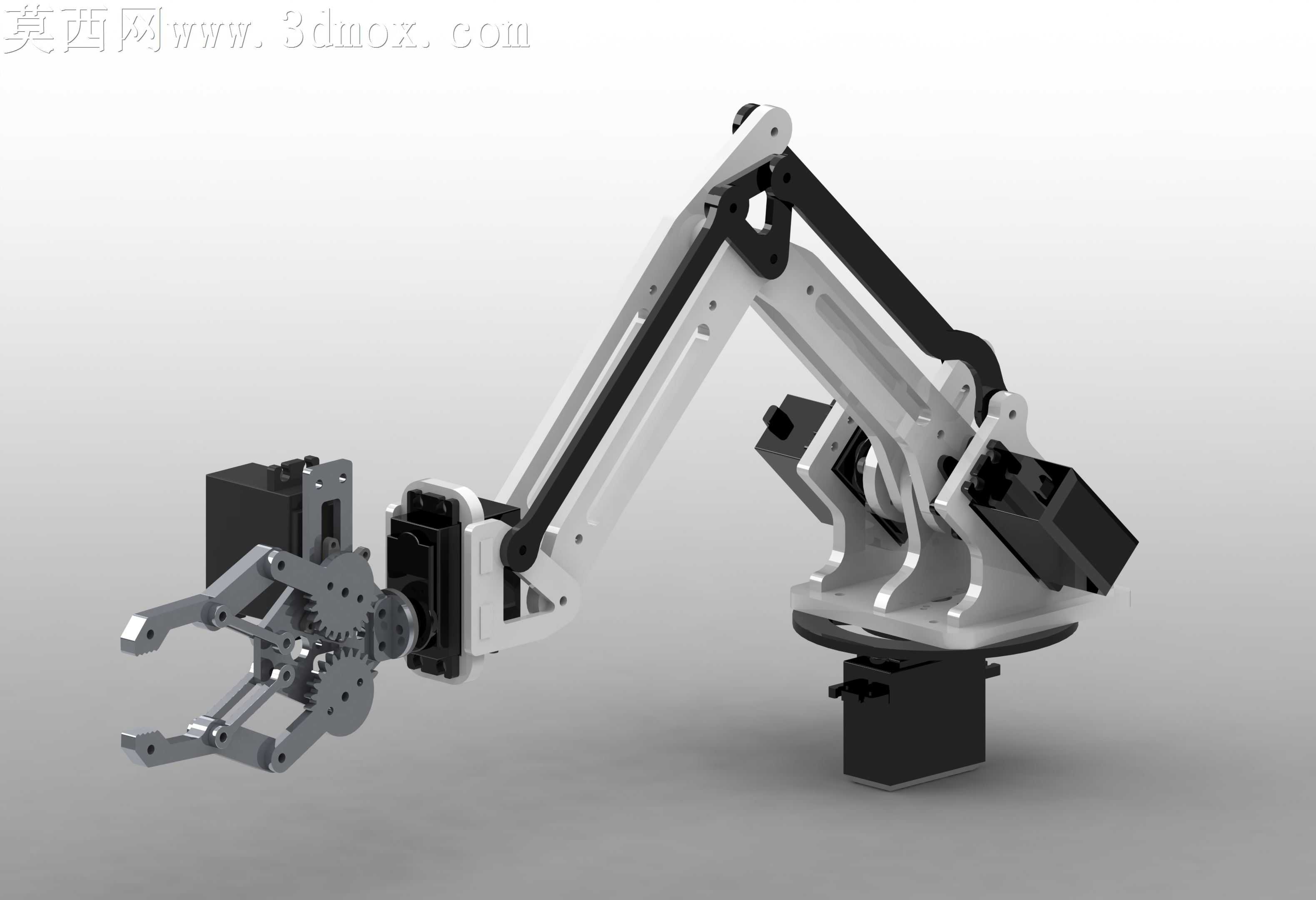

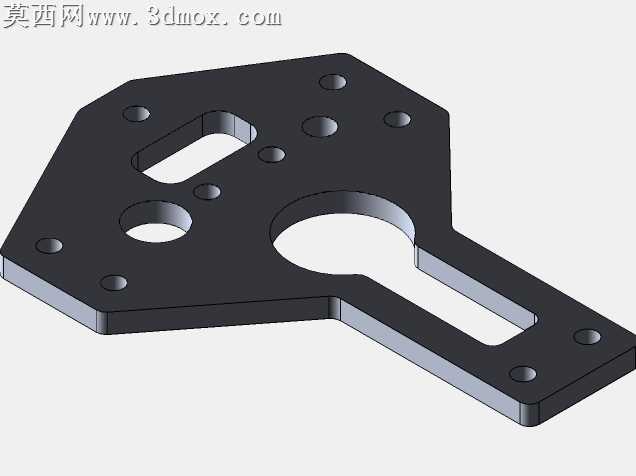

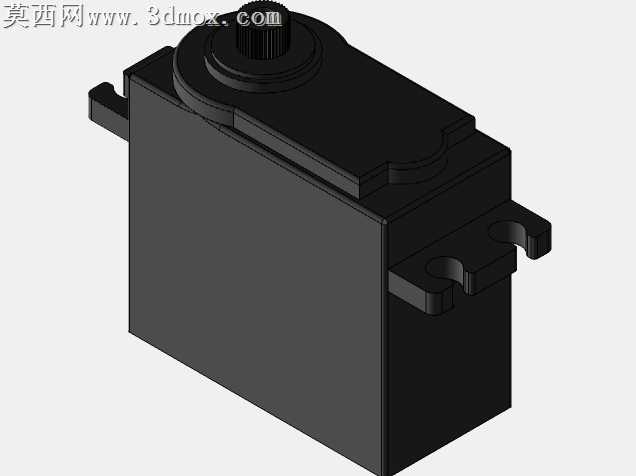

本作品为四自由度串联式机械臂三维建模作品，整体采用亚克力板材作为主体结构主材，搭配MG995型号舵机作为各关节的动力输出元件，可实现多维度的空间位姿调整与末端夹取作业。建模过程中严格遵循实际舵机的安装尺寸、亚克力板材的加工厚度参数进行1:1比例还原，对每个关节的转动副结构进行了精准的配合约束设置，确保各关节转动行程符合实际舵机的有效转角范围，避免出现运动干涉问题。模型搭建阶段优先采用参数化草图驱动特征生成的方式，对机械臂的大臂、小臂、底座回转结构、末端夹爪组件分别进行独立建模，再按照串联机械臂的运动学逻辑完成整体装配，各部件之间的连接孔位、紧固件安装位都按照实际装配需求预留了合理间隙，还原真实的装配逻辑。材质渲染环节针对不同部件的物理属性进行了差异化材质设置：亚克力结构件设置为半透磨砂硬质塑料材质，还原亚克力板材的轻微透光与哑光表面质感；舵机外壳设置为黑色哑光工程塑料材质，舵机输出轴、齿轮传动件、夹爪金属紧固件设置为磨砂金属材质，底座配重块设置为哑光黑色硬质材质，通过光影渲染突出各部件的结构层次与材质差异。结构设计上采用经典的四自由度串联布局：底座部分设置水平回转关节，可实现整臂360度范围内的水平方向转动；大臂关节连接底座与小臂结构，负责抬升动作调整机械臂整体作业高度；小臂关节连接大臂与末端执行器，负责伸缩动作调整作业半径；末端夹爪采用齿轮啮合式传动结构，通过单个舵机驱动双侧夹爪同步开合，实现对小型物件的稳定夹持，各关节的走线槽位也在模型中进行了还原，兼顾结构合理性与实际使用的布线需求。设计思路围绕桌面级小型教学机械臂的定位展开，在保证结构强度满足轻载作业需求的前提下，尽可能简化零件数量、降低加工与装配难度，所有亚克力板材零件均采用平面切割即可加工的结构设计，无需复杂的三维曲面加工工序，适配低成本DIY制作与教学演示场景，模型中对各运动部件的活动范围进行了限位结构设计，避免实际运行中出现超程损坏舵机的问题，整体结构紧凑、运动逻辑清晰，可直接用于运动仿真验证、3D加工出图以及教学演示使用。
