双列直插7400四与非门逻辑芯片

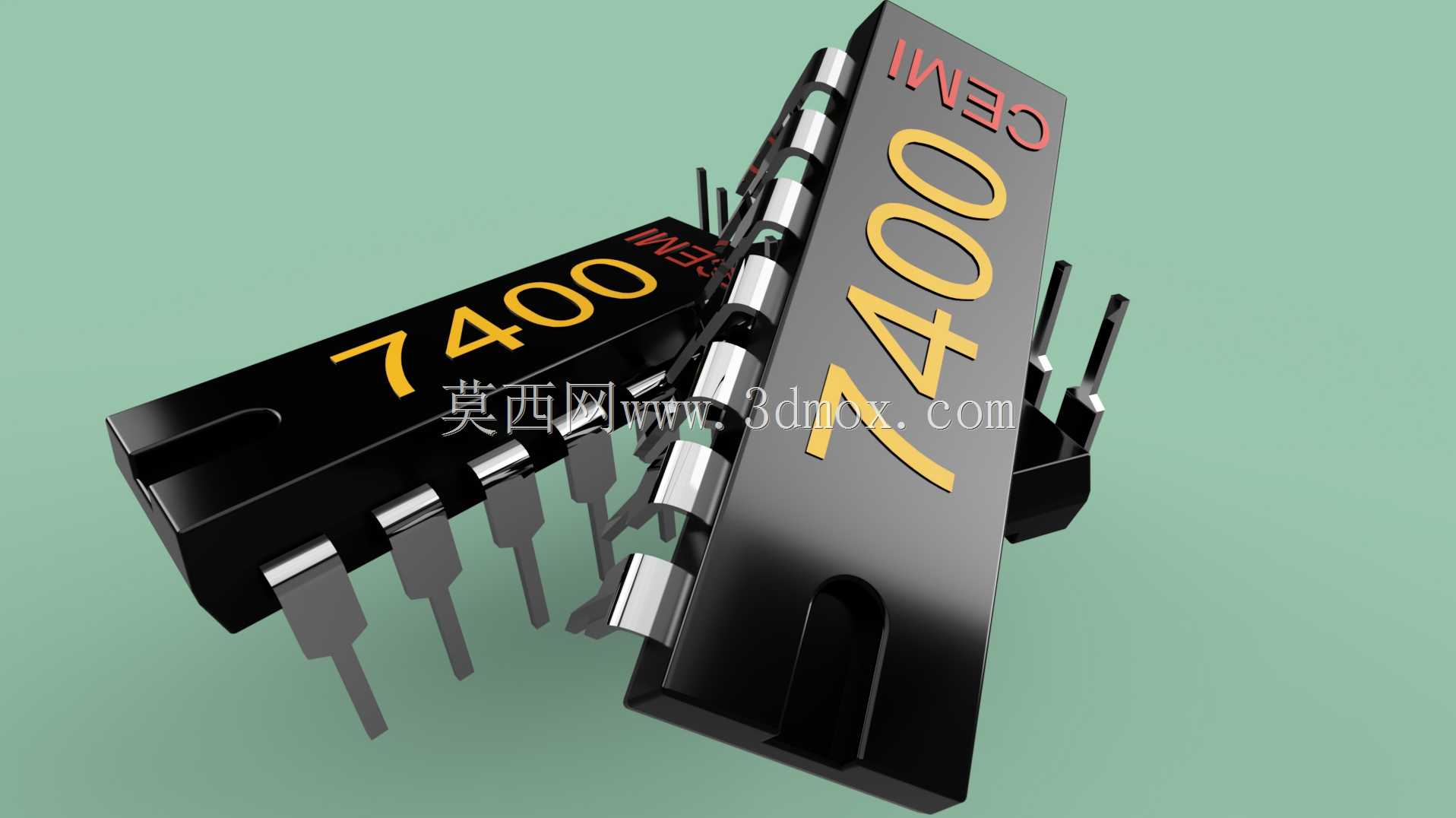

　　该三维作品还原的是双列直插封装形式的7400四二输入与非门集成电路，这类器件属于早期数字电路系统中使用频率极高的基础逻辑元件，在工业控制板、通讯接口板、老式数字实验台、信号联锁回路里承担最基础的布尔逻辑运算任务。从结构建模的角度看，作品没有停留在芯片外观示意层面，而是把封装本体、两侧伸出的直插引脚、本体表面丝印标识都做了独立几何表达，能够直接用于电路板装配干涉检查、整机布局演示以及教学场景下的元器件认知。

　　实际工程应用中，7400内部集成四路独立的二输入与非门，每一路都可完成“全高出低、有低出高”的逻辑判断。通讯设备里常见的信号整形、地址译码、按键消抖、简单脉冲组合、使能信号联锁，都可以用这类门电路搭建。与表面贴装器件相比，双列直插封装的引脚间距更大，插装后穿过印制板并在焊接面形成焊点，既适合波峰焊，也便于手工返修和实验面包板插接，因此在样机调试、教学实验和维护周期较长的工业通讯装置中仍有明确使用场景。

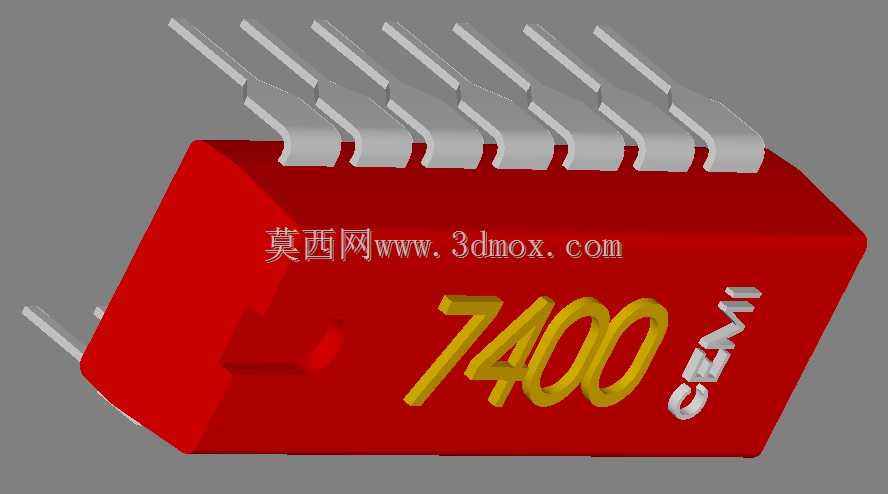

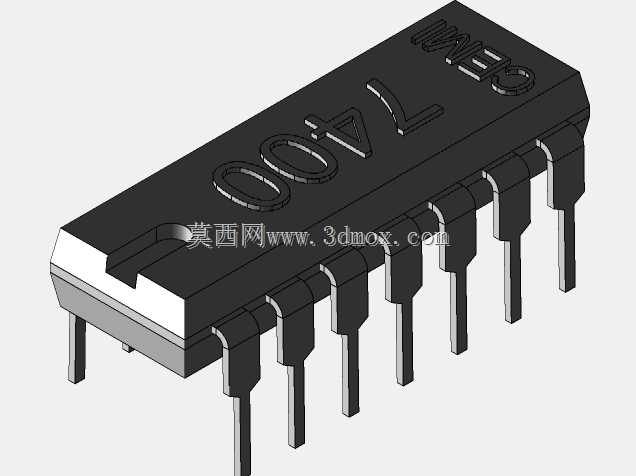

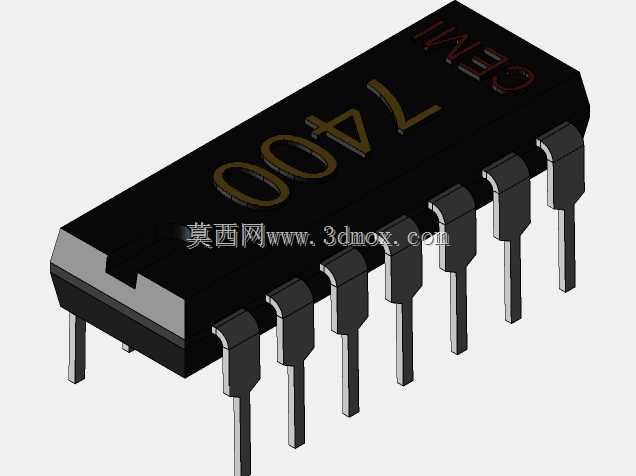

　　模型的外形边界围绕标准DIP封装思路展开：红色部分为绝缘封装本体，承担内部芯片承载、引脚固定和外部绝缘作用；本体两侧引脚按双排平行方式布置，引脚从封装侧面伸出后形成向下弯折的插装段。进行板级布局时，结构工程师需要同时关注本体宽度、引脚跨距、引脚末端间距以及元件离板高度。若在通讯终端或控制盒内与连接器、屏蔽罩、线束扎带相邻，必须预留手指插拔和返修空间；若器件靠近板边，还要保证引脚伸出长度与焊接面底部间隙，避免波峰焊时桥连或壳体压接。

　　建模时将封装本体处理为带端部倒角的长方体，有利于在装配体中还原真实注塑外壳的脱模特征，也能避免尖角在渲染和干涉检查中产生异常接触。引脚采用分段几何表达：根部嵌入封装体的部分保持固定间距，外露段先水平伸出，再通过弯折区过渡到垂直插装段。这种处理方式不只是为了外观还原，更重要的是能够在PCB协同设计中检查引脚与过孔、丝印、阻焊、相邻元件之间的位置关系。若把引脚简化成单片直板，虽然渲染速度更快，但无法体现插装过程中的弹性变形和焊接后的空间占用。

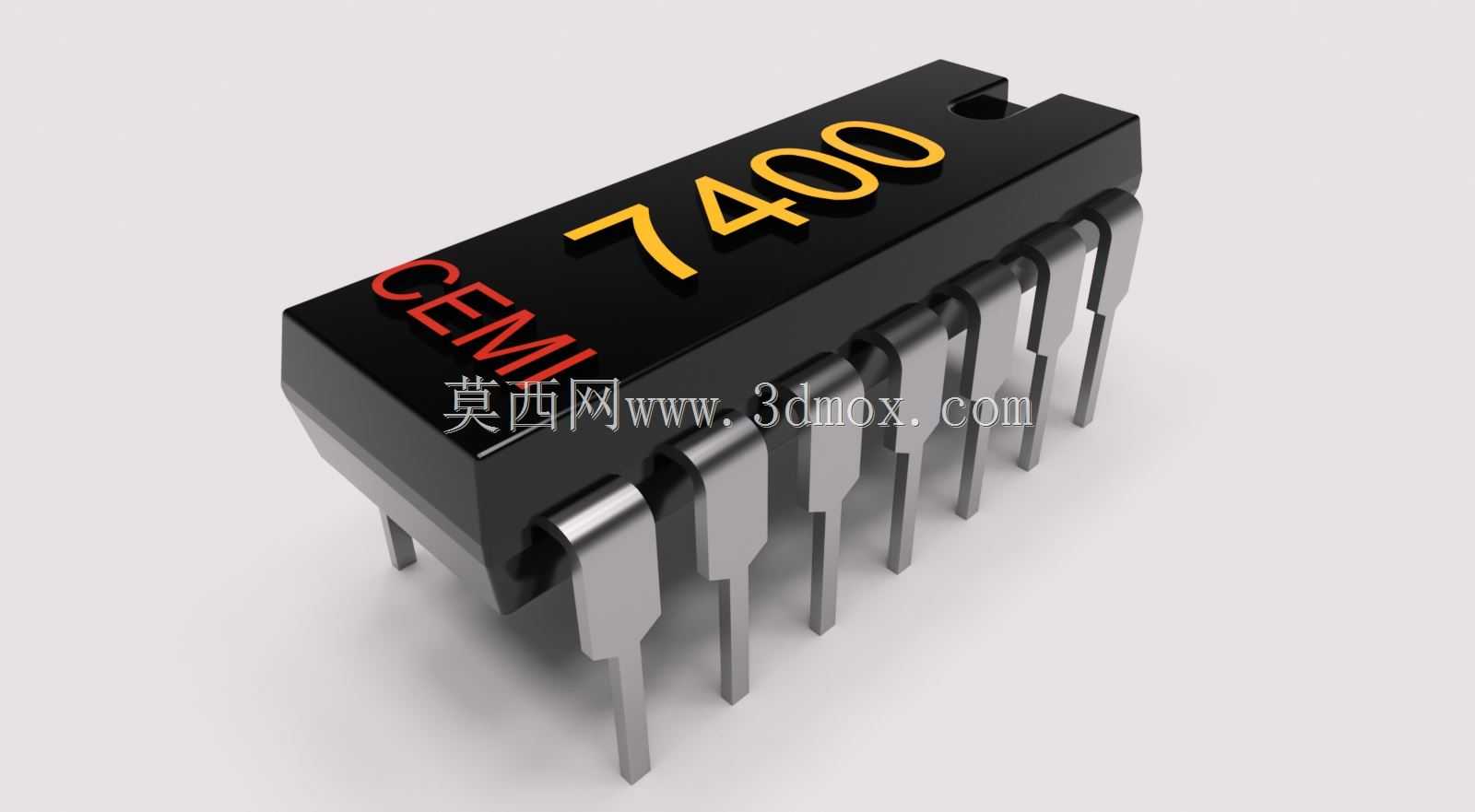

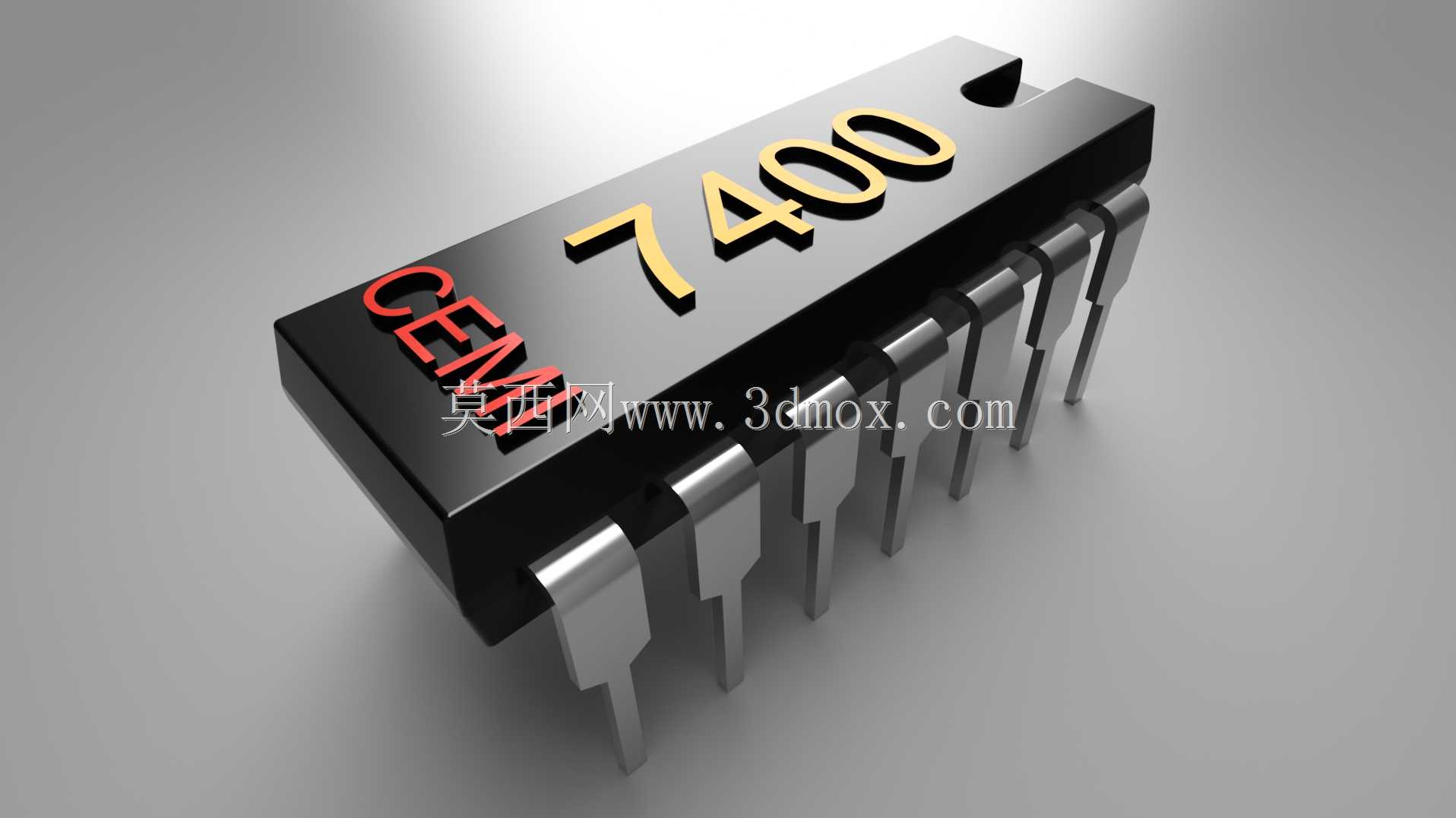

　　从功能特性看，四与非门属于通用逻辑资源，设计人员既可把单路门作为反相器使用，也可多门组合构成RS锁存器、脉冲边沿检测、基本译码逻辑或简单时钟控制。通讯工具类产品在接口信号较多、主控资源有限的情况下，常利用这类独立逻辑器件分担少量实时联锁功能，减少软件轮询带来的响应不确定性。作品在本体表面突出7400字样和方向标识，也提示装配时必须关注引脚一号位方向；若芯片反向插入，虽然外形仍能贴合座体或孔位，但电源与地引脚会错位，直接导致逻辑功能失效。

　　安装边界方面，双列直插器件既可直接焊接在印制板上，也可配合IC插座使用。采用插座时，整体高度会增加，模型在整机堆叠检查中应把插座本体高度一并计入；若设备内部存在振动工况，还需评估插座接触可靠性，并在空间上远离高频连接器和强干扰线束。对于散热要求不高的逻辑芯片，主要约束并非大面积散热片，而是相邻大功率器件的热辐射、板间最小间隙以及维修工具可达性。该模型把封装、引脚、丝印和比例关系完整呈现，适合用于数字电路装配演示、通讯设备板卡布局校核以及元器件库结构参考。
