双节十字轴式万向联轴器结构

　　该结构展示的是一种双节布置的十字轴式万向联轴器，主要用于两根传动轴之间存在轴线偏角、安装错位或工作中相对位置发生小幅变化时的扭矩传递。与单节万向节相比，双节结构通过中间段和两组十字铰接头形成连续传动链，能够在输入端与输出端不严格共线的情况下保持较稳定的旋转传递，在设备布局受空间限制、轴系对中困难或需要补偿装配误差的场合较为常见。

　　从实际使用场景看，这类零件常见于小型传动装置、工装夹具、检测设备、轻工机械以及需要空间折角传动的机构中。设备运行时，主动轴带动一端套筒旋转，扭矩经第一组十字轴传递到中间联接段，再由第二组十字轴传递至从动轴。十字轴的四个销轴分别与两侧叉架形成转动副，使相邻轴段可以在两个正交方向上产生角向摆动。双节布置的意义在于，当两端轴的夹角需要被分解到两个铰接点时，可降低单处铰接的偏摆角度，并改善单万向节在大角度传动时转速波动明显的问题。

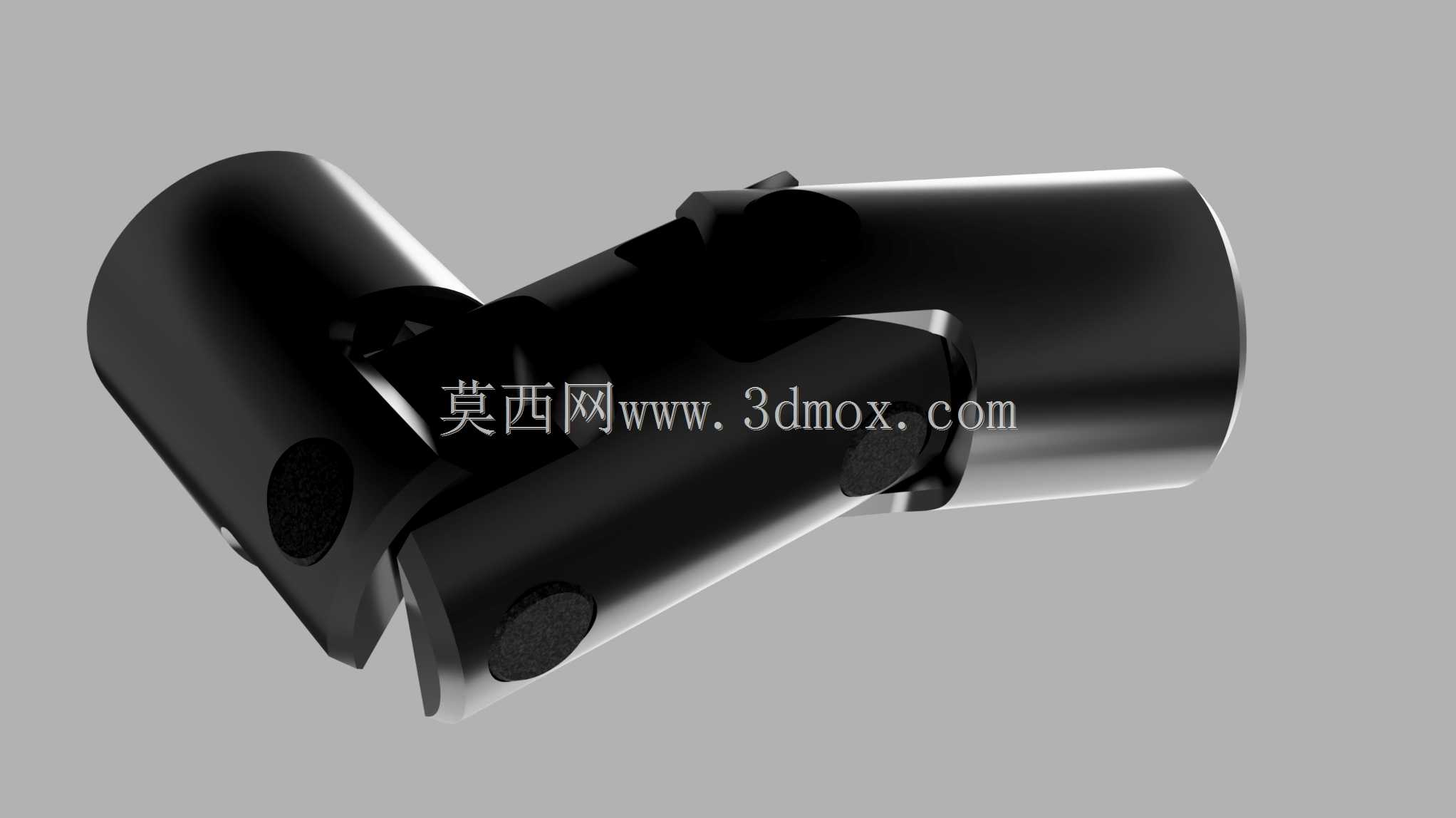

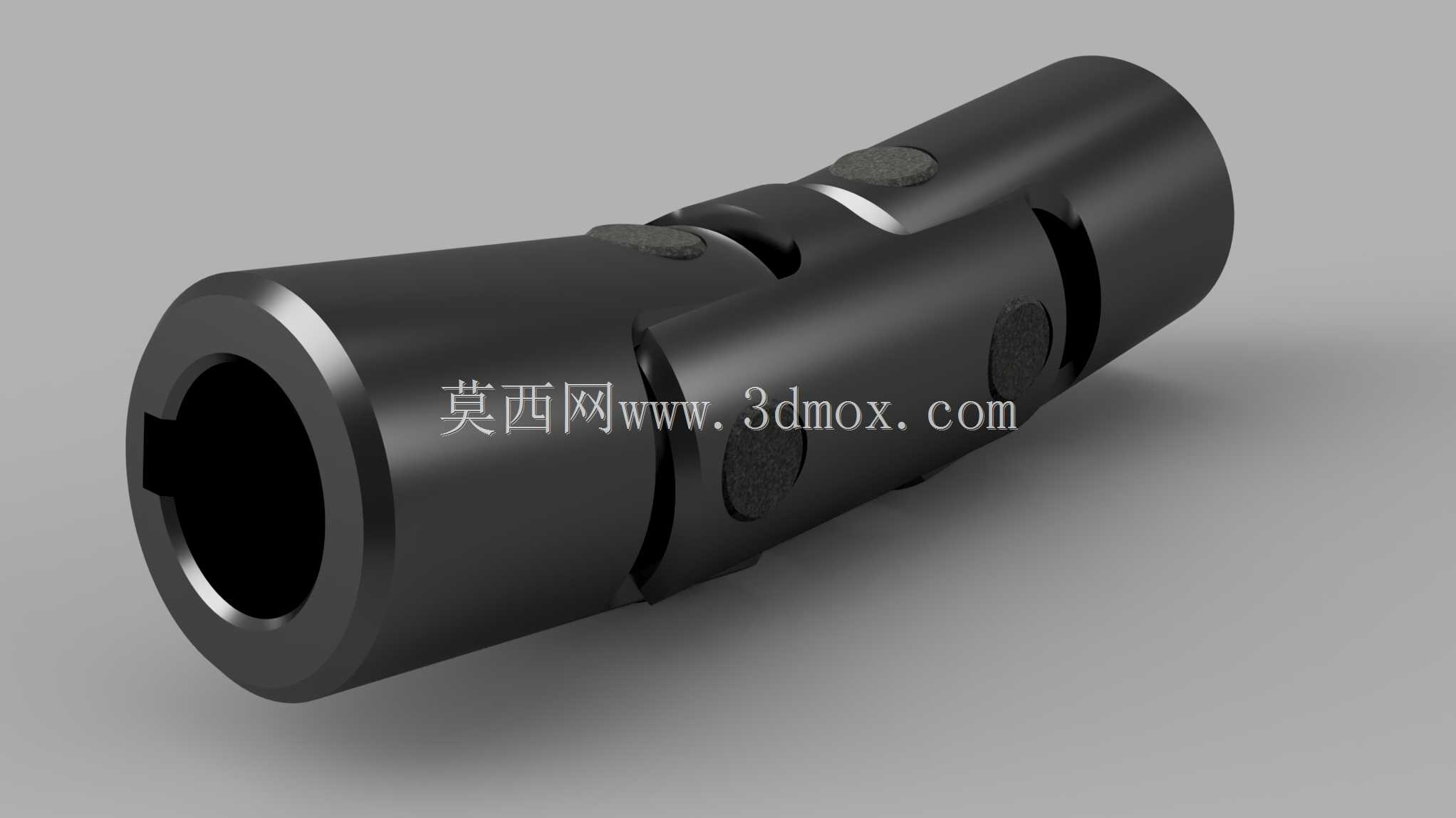

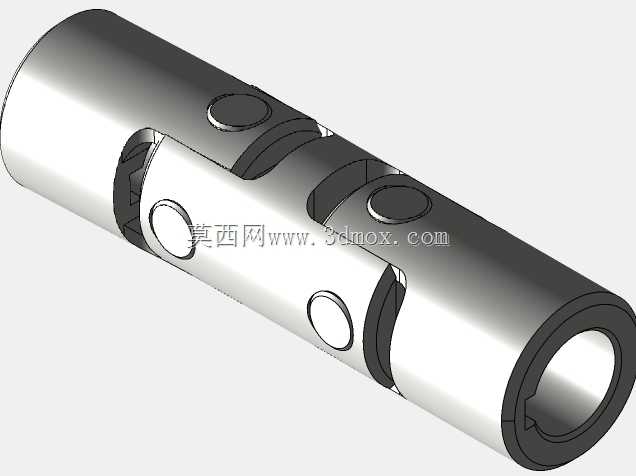

　　模型外形为圆柱套筒式主体，两端均设置内孔，用于容纳被连接轴。端部孔位可见键槽结构，说明轴与套筒之间可通过平键或类似形锁合方式传递扭矩，避免单纯依靠紧固件摩擦传力。套筒外壁布置有侧向锁紧元件，装配时可用于压紧插入的轴端，限制轴向窜动；在需要频繁拆装的试验台或工装机构中，这种方式比永久焊接或过盈压装更便于维护。中间十字轴区域保留了铰接运动空间，叉架与销轴之间的配合关系在三维结构中表达清楚，可用于检查转动极限、干涉边界以及装配顺序。

　　设计这类联轴器时，首先要确定的是两端孔径、键槽尺寸和轴伸长度。孔径决定可适配的轴径范围，也直接影响套筒壁厚；键槽位置需与所连轴的键槽对应，并保证受剪面和挤压面有足够承载面积。外圆直径不能只按外观取定，需要结合额定扭矩、材料屈服强度和套筒开孔后的削弱截面进行校核。十字轴销轴直径、叉架根部圆角和耳板宽度是传力路径中的关键部位，扭矩通过叉架耳板、销轴和中间段反复传递，局部接触应力和弯曲应力较集中，若尺寸偏小，容易在交变载荷下出现销轴磨损、耳板开裂或卡滞。

　　安装边界方面，两端轴插入套筒后应保证足够的啮合长度，过短会造成键槽端部应力集中并降低抗倾覆能力，过长则可能挤占中间铰接区域的摆动空间。设备布局时不能只测量直线总长，还需校核在最大折角状态下，套筒端面、叉架外侧、锁紧件与周边机架之间是否保留间隙。万向节在偏转时，相邻零件的运动轨迹并非简单绕同一轴线旋转，若周边存在护罩、管路或安装板，应按极限摆角进行三维干涉检查。中间段长度也会影响补偿能力：较长的中间段有利于布置双铰接点并降低端部角度，但会提高整体质量和动平衡要求；较短结构紧凑，却对两端轴的对中和铰接间隙更敏感。

　　从建模角度看，该模型适合采用回转体、拉伸切除和装配约束结合的方式完成。两端套筒可先建立同轴圆柱基体，再切除内孔、键槽和侧向锁紧孔；叉架部分需围绕十字轴中心建立对称耳板，保证销轴孔同轴度；十字轴作为核心运动件，应单独建模并在装配环境中定义转动关系。完成静态造型后，还应通过角度驱动检查两端轴在不同偏角下的运动情况，确认锁紧螺钉、键和轴端不会在摆动过程中发生碰撞。对于需要加工或选型的人员，该结构能够直观呈现双万向节的传力路径、安装方式和空间占用，为轴系联接设计提供明确的结构参考。
