钢网自动折弯工装机械结构设计

　　这套钢网弯曲工装的核心目标，是把原本依赖人工对位、手动施力的钢网弯折工序，转化为定位可靠、动作连贯、成型角度一致的半自动化作业，在电子装联、丝网印刷配套治具加工这类需要批量处理薄钢网的场景里，人工折弯最常见的问题是折弯线偏移、回弹角度不稳定、网面受力不均出现局部翘曲，工装的整套结构正是围绕这些痛点展开。

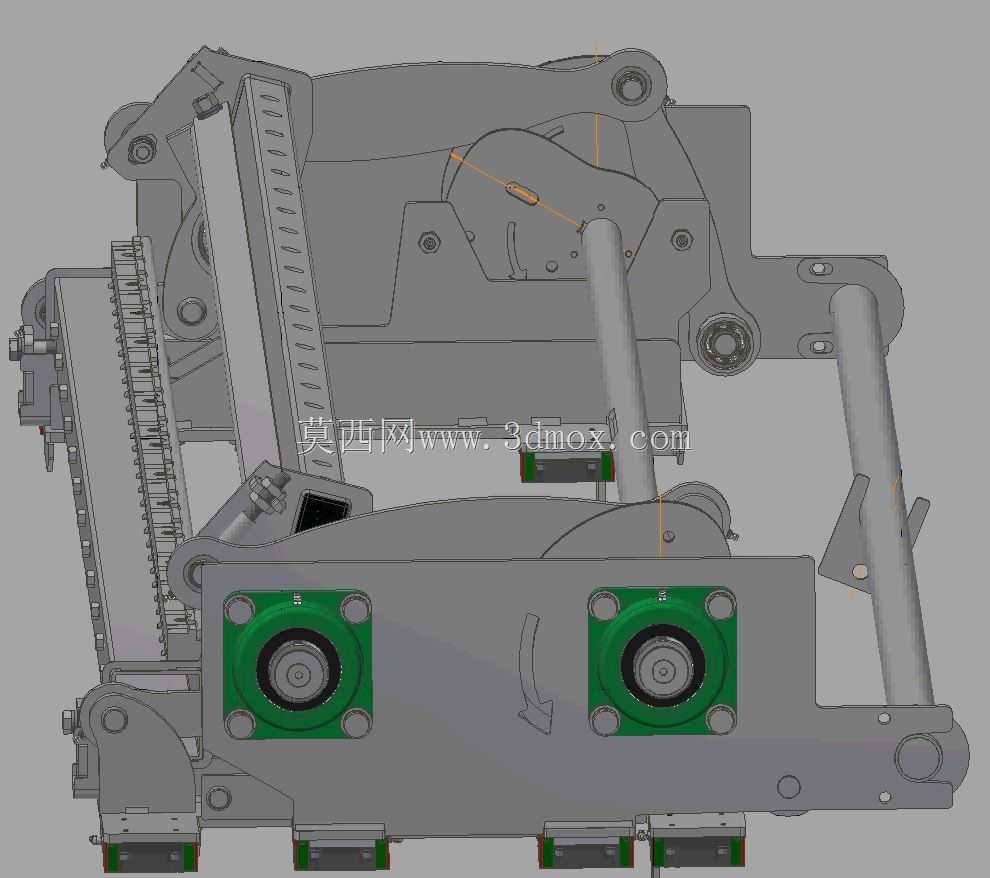

　　从执行逻辑倒推结构布局，整套机构的动作链路可以拆成钢网上料定位、夹持锁固、折弯梁进给施弯、保压定型、松夹卸料五个连贯环节。底座部分采用厚钢板拼焊后整体加工的框架形式，两侧同轴布置的带座轴承承担折弯主轴的回转支撑，轴承座端面预留的四个安装孔既可以调整主轴轴向窜动间隙，也方便后期更换密封件或维护轴承，底座上平面加工出的定位销孔和T型槽，用于固定钢网侧边的定位挡块，挡块位置可根据钢网幅面沿槽向调整，适配不同宽度规格的待加工工件。

　　折弯执行端的设计重点在于力的传递路径和成型面的保护。直接接触钢网的折弯梁采用圆角过渡的硬质合金镶条，镶条表面做抛光处理，避免薄钢网表面在弯折过程中被压出划痕或产生应力集中的锐边压痕；折弯梁的回转动力通过连杆机构传递，图中可见的长导向杆和偏心轮组构成力的放大与行程约束单元，偏心轮的轮廓曲线按照折弯角度-行程对应关系拟合，保证在折弯起始阶段进给速度平缓，避免钢网受冲击错位，在接近目标折弯角度时自动降低进给速率，给材料变形留出充分的塑性流动时间，减少回弹量。

　　钢网的夹持机构没有采用常规的整块压板下压结构，而是沿钢网长度方向布置分段式压爪，每个压爪独立配置压紧弹簧，这种设计的好处是当钢网本身存在轻微平面度误差时，各压爪可以自适应补偿高度差，保证整条折弯线方向上的夹持力均匀分布，不会出现局部压不实导致折弯时网面窜动的问题。压爪的压紧动作和折弯主轴的动作通过机械联锁结构约束，只有当所有压爪到达设定压紧位置、触发限位反馈后，折弯梁才会启动回转，从机械结构层面杜绝误操作引发的工件报废或安全隐患。

　　安装边界方面，整套工装的底面预留了与标准工业工作台对接的安装孔位，输入动力端的接口尺寸兼容车间常规的气动或液压驱动元件，现场部署时不需要对原有工作台做大规模改造，只需校准主轴水平度、调整定位挡块的初始位置即可投入使用。机构的运动包络在设计阶段就做了干涉核查，折弯梁在全行程回转范围内，与周边护罩、送料架的最小安全间隙控制在十五毫米以上，既避免运行中出现剐蹭，也给日常清理钢网碎屑、擦拭成型面留出操作空间。

　　从工艺适配角度看，这套工装不仅能完成单一角度的钢网折弯，通过更换不同圆角半径的折弯镶条、调整偏心轮的初始相位，还可以适配不同厚度钢网的折弯需求，针对厚度零点一毫米到零点五毫米的常用印刷钢网，折弯后的角度公差可以控制在±零点五度以内，折弯线直线度远优于人工折弯的水平。机构中设置的角度指示标识和机械止位块，让操作人员不需要额外借助量具，就能快速确认折弯行程是否到位，降低了对操作人员技能熟练度的要求。

　　在维护性设计上，所有易磨损的接触件，包括折弯镶条、定位挡块、压爪触头都采用可拆卸的紧固件连接，不需要拆解整个主体框架就能单独更换；回转部位的轴承都配置了注油通道，定期补脂即可保证长期运行的精度稳定性。整套结构没有复杂的定制异形零件，大部分构件都是标准型材和通用传动件，加工成本可控，装配调试的难度也较低，非常适合中小批量钢网加工车间作为专用工艺装备使用，能够显著降低折弯工序的人工劳动强度，提升成品的一致性。
