汽车线束固定用卡扣式线夹结构

　　汽车整车装配过程中，线束需要沿着钣金、内饰板、发动机舱支架等位置进行规整固定，避免车辆行驶过程中线束晃动、摩擦、拉扯，进而引发绝缘层破损、接插件松脱、异响等问题。这款电线夹正是面向此类布线场景设计的小型固定件，主体采用弹性塑料结构，一侧为带齿纹的插入端，另一侧为环抱式夹线腔体，能够在完成安装后同时承担定位与束线两项功能。

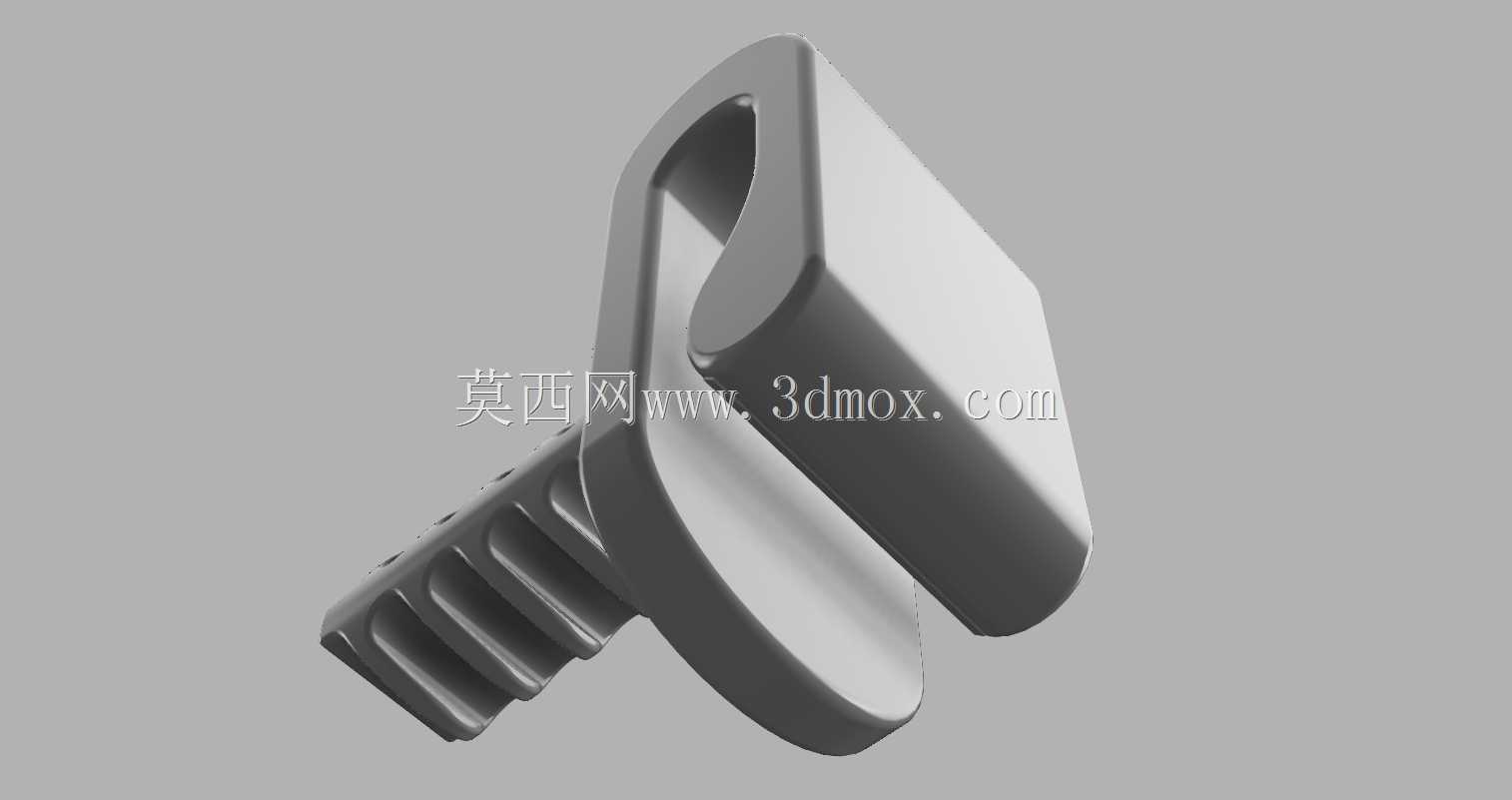

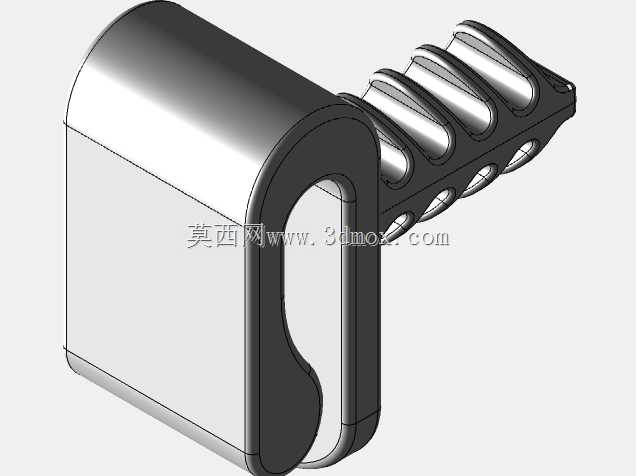

　　从结构上看，该零件没有复杂的装配组件，属于一体成型的卡扣件。插入端带有多道横向止退齿，齿形沿插入方向呈单向倾斜，压入钣金孔或支架孔后，齿面会与孔壁形成反向卡阻，防止线夹在振动环境中退出。夹线部分采用开口式环抱造型，内壁形成近似圆弧的容纳空间，线束压入后依靠材料自身弹性产生夹持力，既可以限制线束径向窜动，又不会对线束外皮形成过度剪切。

　　设计这类小件时，不能只关注外形是否能够夹住线缆，还要结合整车布置边界校核安装状态。插入端的有效长度需要匹配钣金厚度、支架板厚以及可能存在的涂层厚度；若插入长度不足，卡爪不能完全越过孔壁，固定力会明显下降；若过长，则可能在背面与其他零件发生干涉。齿距和齿高也要与标准开孔尺寸配合，通常需要保证压入力适中、拔出力满足振动工况要求，同时让人工装配时能够顺畅拍入。

　　夹线腔的开口宽度和内腔半径是另一处关键尺寸。开口过小会导致线束装配困难，甚至在压入过程中割伤绝缘层；开口过大则夹持不足，车辆颠簸时线束可能从夹口脱出。内腔不宜做成尖锐棱角，应在根部保留圆角过渡，使接触压力尽量分散在线束表面。对于不同线径，可以通过调整腔体弧度、壁厚和开口回弹量来适配，而不是单纯依赖加大材料厚度。

　　该线夹的外形较为紧凑，头部采用加宽的压合面，便于装配工具或手指施压；侧面过渡区域做了圆滑处理，可减少应力集中。带齿插入段与夹线主体之间通过连接臂衔接，连接臂的截面厚度直接影响零件刚性和弯曲变形量。若臂部过薄，线束受侧向力时线夹容易偏摆；若过厚，则成型后收缩应力增大，卡扣回弹和装配手感都会受到影响。

　　在实际车身上，这类线夹常用于门板线束、仪表台线束、顶棚线束、行李箱线束以及发动机舱周边低压线束的固定。安装孔多为预冲孔，孔位公差、钣金翻边高度和漆面厚度都会影响卡接效果。建模时需要把卡接过程中的弹性变形考虑进去，不能仅按静止干涉关系判断能否装配；齿部越过孔壁时的瞬时扩张、装入后的回弹贴合，以及线束压入夹口时的开口变形，都应在结构检查中予以关注。

　　从制造角度看，该件适合注塑成型，壁厚应尽量保持均匀，夹臂与头部交汇处容易出现缩痕或内应力，需要通过圆角、加强过渡和浇口位置优化来控制。齿部属于功能面，尺寸精度和脱模斜度要同时满足，斜度过大会降低止退能力，斜度过小则可能造成脱模拉伤。夹线内壁可根据需要增加细微防滑结构，但不应形成锋利边缘。

　　总体而言，该结构把钣金孔固定与线束夹持整合在一个零件上，减少了额外扎带和支架的使用，适合批量装车场景。设计重点在于卡接可靠、装拆便利、对线束友好以及与周边孔位和空间边界兼容。
