0.96寸SSD1306驱动OLED显示模块三维设计

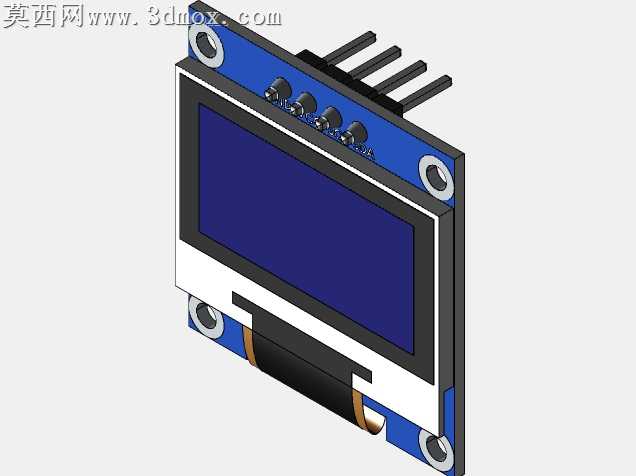

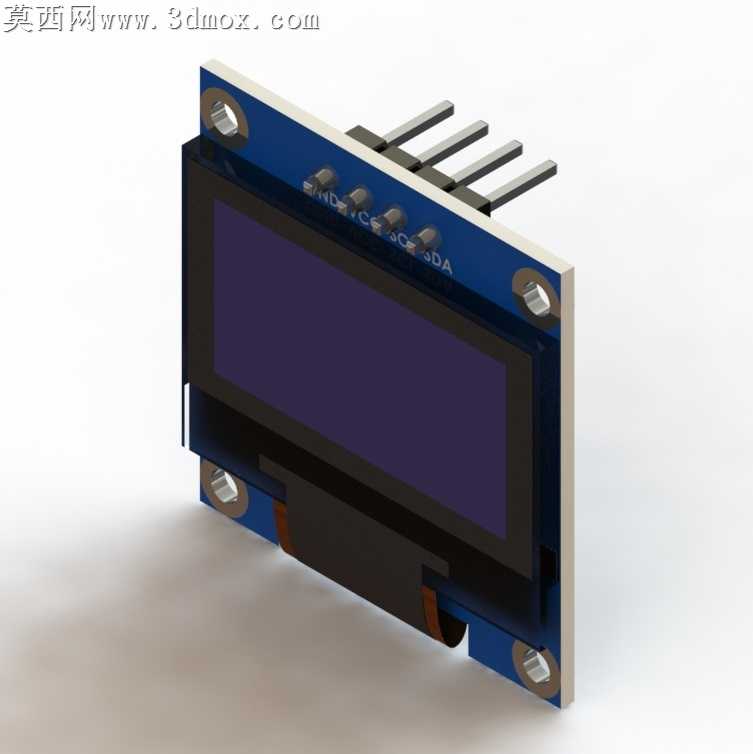

本作品为0.96寸SSD1306驱动OLED显示模块的三维建模成果，建模过程严格参照实物模块的实际尺寸与结构比例完成，整体还原度较高。建模阶段首先对模块的整体结构进行拆解拆分，将其划分为PCB基板、OLED显示面板、金属固定孔环、排针引脚、板载贴片元件、底部补强结构几个独立的建模单元，分别完成各单元的特征绘制后再进行整体装配对齐，保证各部件的相对位置与实物完全一致。材质与渲染环节，针对不同部件的物理特性匹配对应的材质参数：PCB基板采用哑光蓝色阻焊材质，还原真实电路板的表面质感，板上丝印标识做了简化处理以保证模型轻量化；OLED显示区域采用深蓝色半透明哑光材质，模拟未点亮状态下OLED屏幕的深邃视觉效果，屏幕边框采用黑色磨砂塑料材质，还原模组的封装边框质感；四角的固定孔采用金属包边材质，添加轻微的金属反光效果模拟镀镍金属环的质感；顶部的排针引脚采用黑色塑料基座搭配亮银色金属插针的材质组合，区分塑料绝缘部分与金属导电部分的视觉差异；板载的贴片元件根据元件类型分别匹配黑色哑光塑封、银色金属端头等对应材质，还原电路板贴片元件的真实外观。结构设计上，完整还原了模块的安装特征：四角的通孔尺寸符合常用M2螺丝的安装规格，可直接用于整机装配的干涉检查；排针引脚的间距、伸出长度均按照标准2.54mm排针尺寸建模，可直接对接电路设计中的接插件模型进行装配验证；屏幕与PCB之间的层叠结构、底部的柔性排线补强结构也做了细节还原，保证模型结构的完整性。建模过程中对非关键的微小细节做了合理简化，在保证外观与安装尺寸准确的前提下控制模型的面数，让模型可兼容多数三维软件打开使用，既可以用于电子产品开发阶段的结构装配验证，也可用于教学演示、产品展示等场景，帮助设计者直观了解该OLED模块的外形尺寸与安装特征，提前排查整机设计中的装配干涉问题，缩短产品开发的验证周期。
