2004A字符型蓝色背光液晶显示模块

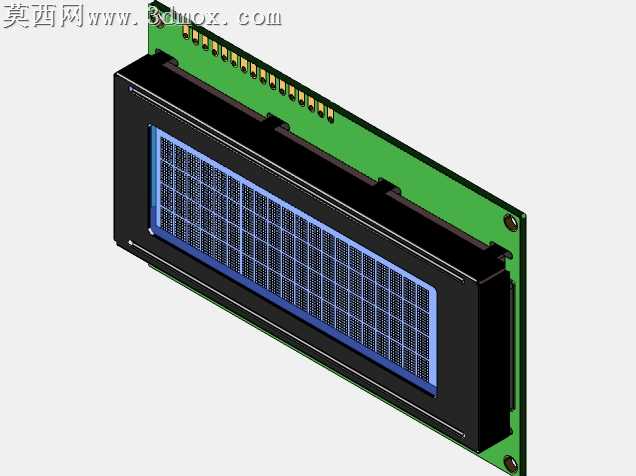

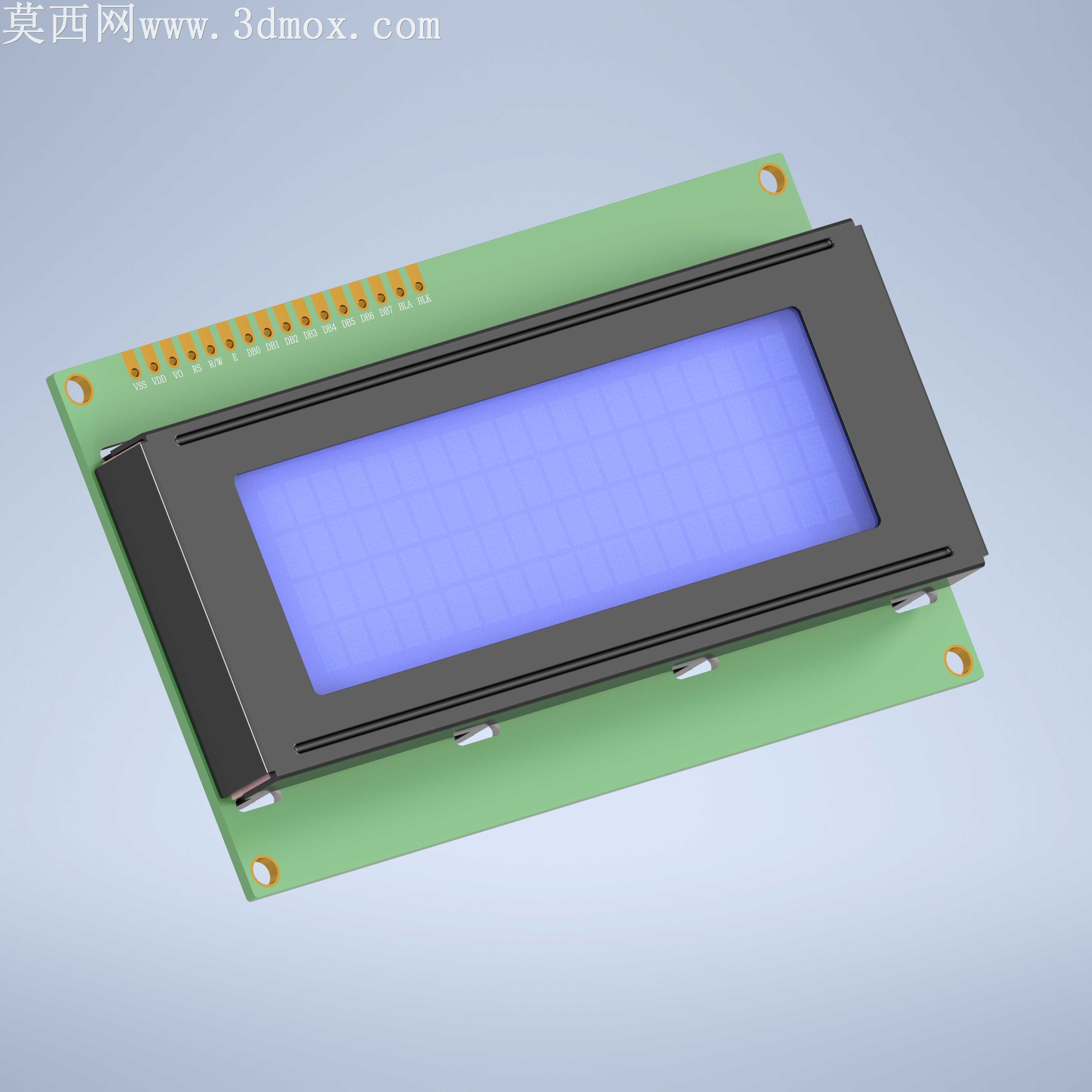

本作品为20x04字符规格的2004A型液晶显示模块三维建模成果，建模过程严格遵循实物实物测绘尺寸完成比例还原，整体结构分为PCB载板、液晶显示封装主体、背光组件三个核心部分。建模阶段首先完成PCB载板的结构搭建，精准还原载板四角的安装定位孔、单侧排列的16个直插式焊盘引脚，载板表面的阻焊层采用哑光绿色材质渲染，还原常规PCB板的真实质感，焊盘部分做金属镀锡质感处理，引脚的排列间距、孔径尺寸均匹配通用2004A液晶模块的行业通用规格，可直接适配常规开发板的接口安装需求。核心显示部分的建模重点还原黑色塑料封装外壳的结构特征，外壳边缘做细微的倒角处理，避免生硬直角带来的失真感，外壳与载板的固定卡扣结构做了精细化还原，卡扣的凸起尺寸、卡位深度均符合实物装配逻辑，可直观呈现模块的装配关系。屏幕区域采用分层材质渲染，最外层为偏光片的半透磨砂质感，内层背光层做均匀的淡蓝色发光材质处理，模拟蓝色背光点亮时的均匀柔光效果，屏幕表面的点阵网格做浅痕化处理，还原字符点阵屏的像素基底特征，未点亮状态下的屏幕质感与实物保持高度一致。渲染阶段采用柔和的漫反射打光方案，避免强反光遮挡结构细节，PCB板的哑光质感、塑料外壳的半哑光黑质感、屏幕的通透背光质感通过材质参数的反复调试实现区分，金属引脚部分添加微弱的环境反射效果提升真实感。整体建模完整还原了该款液晶模块的全部外部结构特征，各部件的装配间隙、比例尺寸均经过校准，可用于电子项目的结构装配验证、产品展示演示、教学场景的元器件结构认知使用，模型结构规整无冗余面，可直接导入各类三维软件进行后续的装配调整或渲染出图使用。
