CNC加工用65x65规格真空吸附夹具

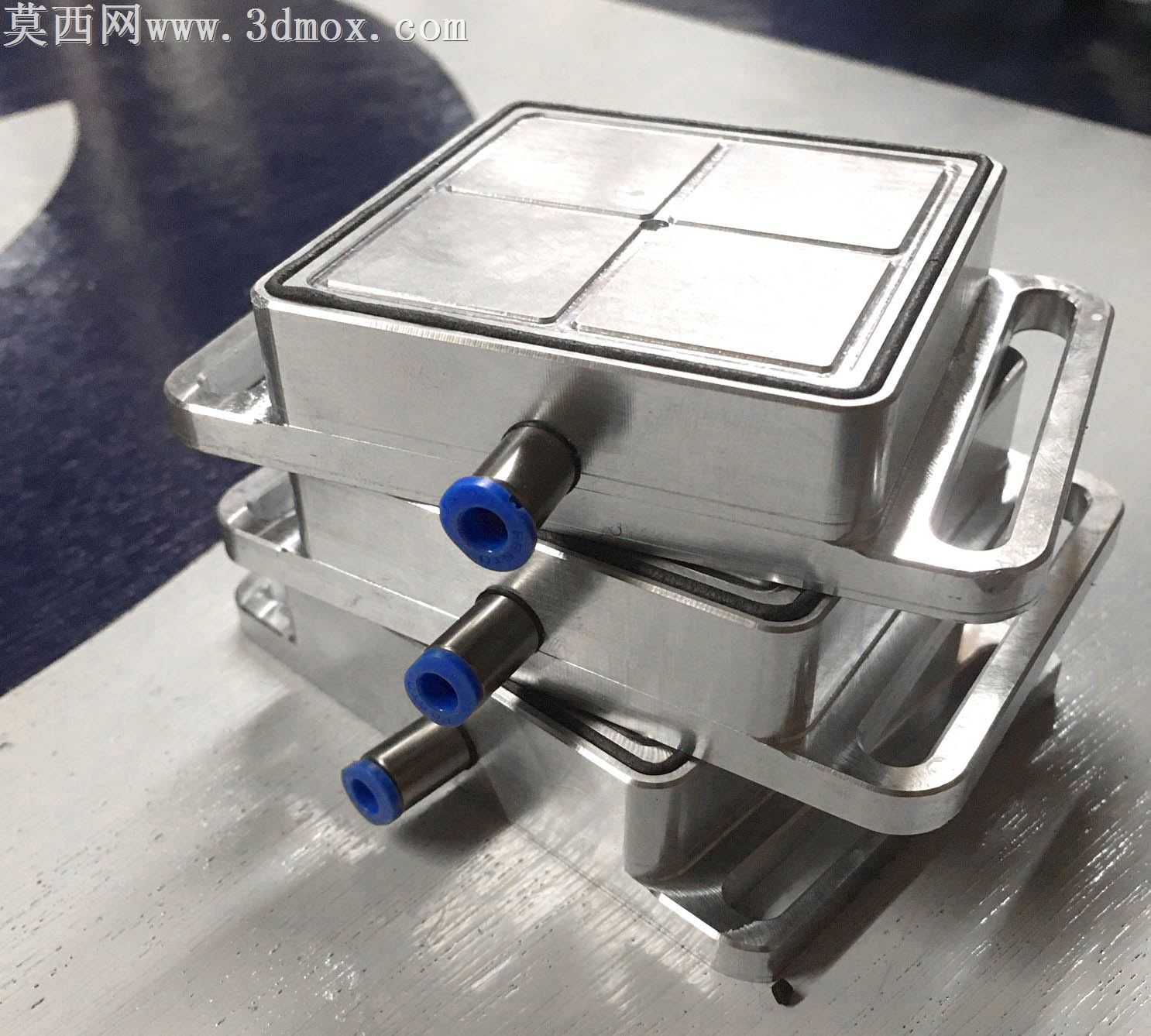

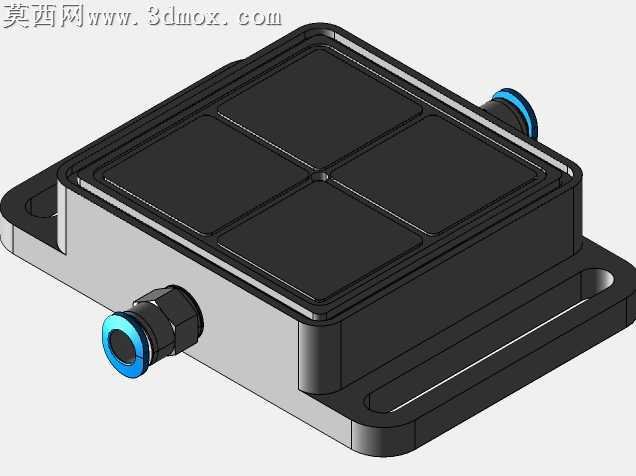

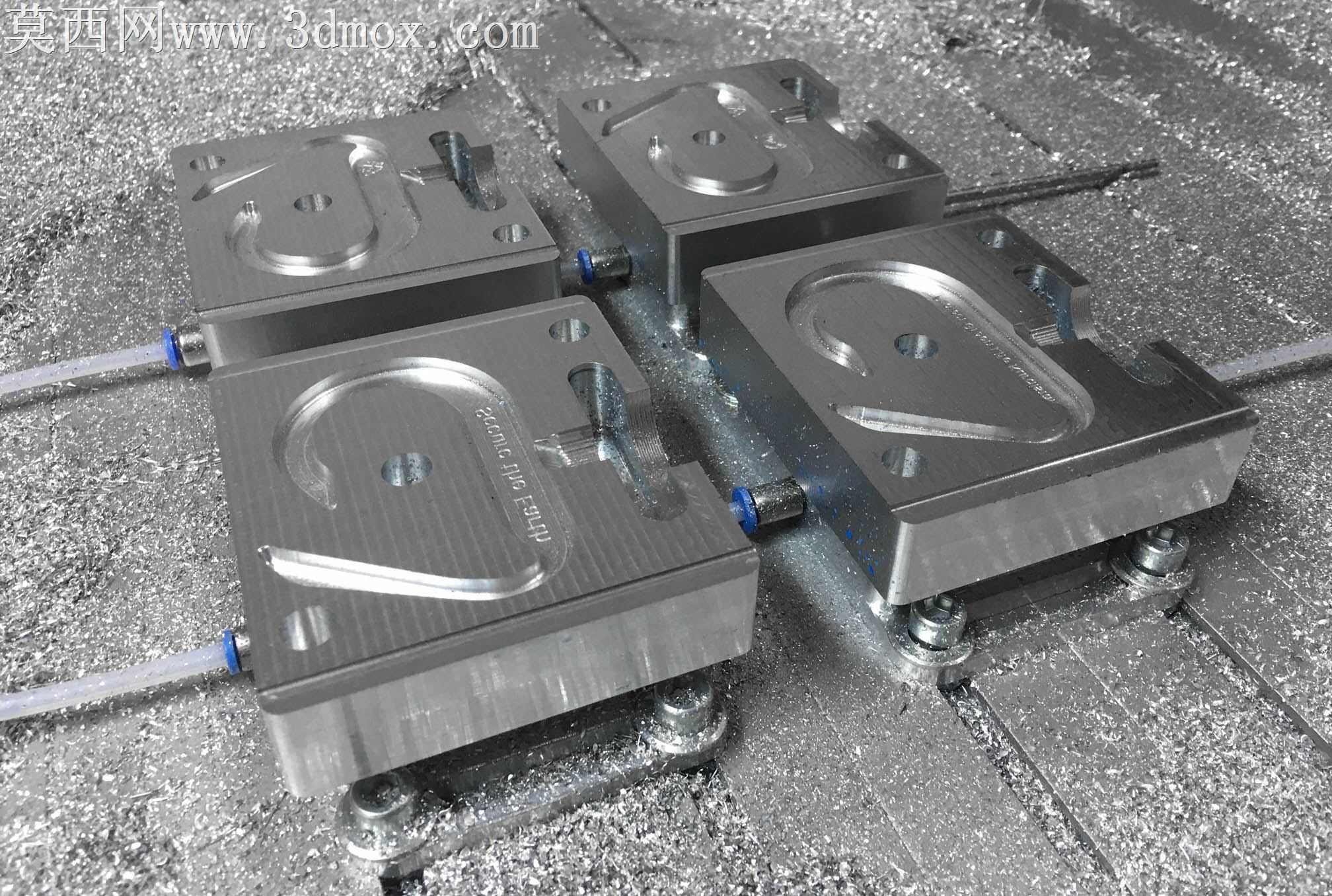

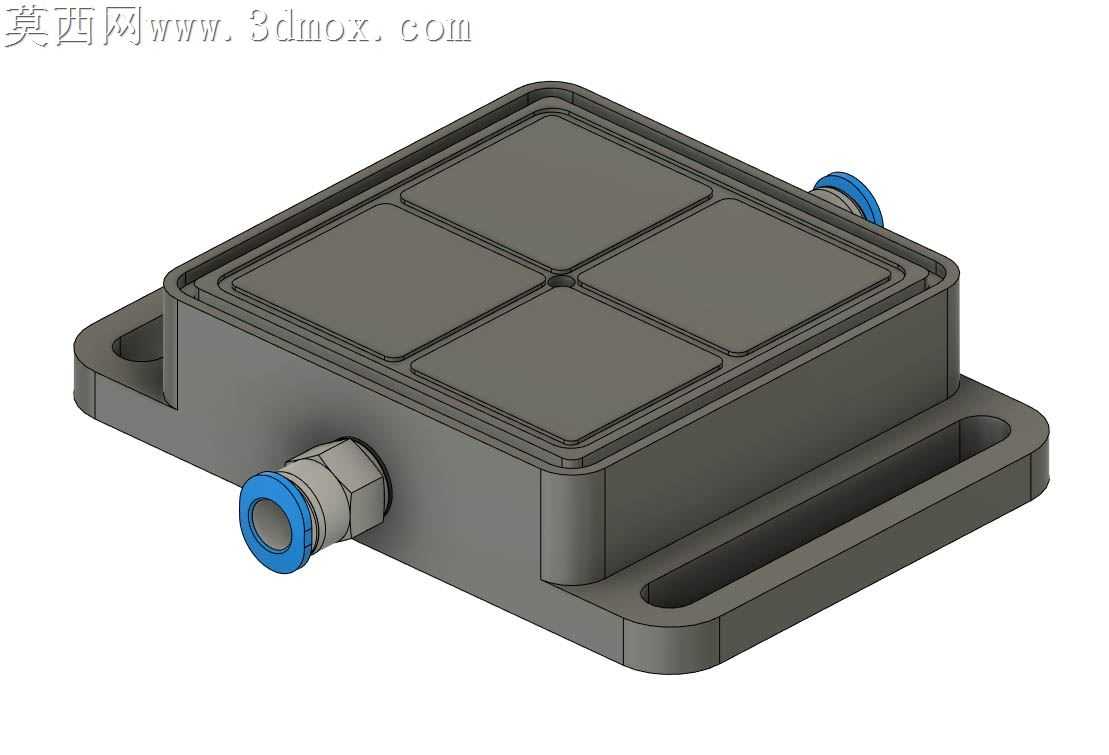

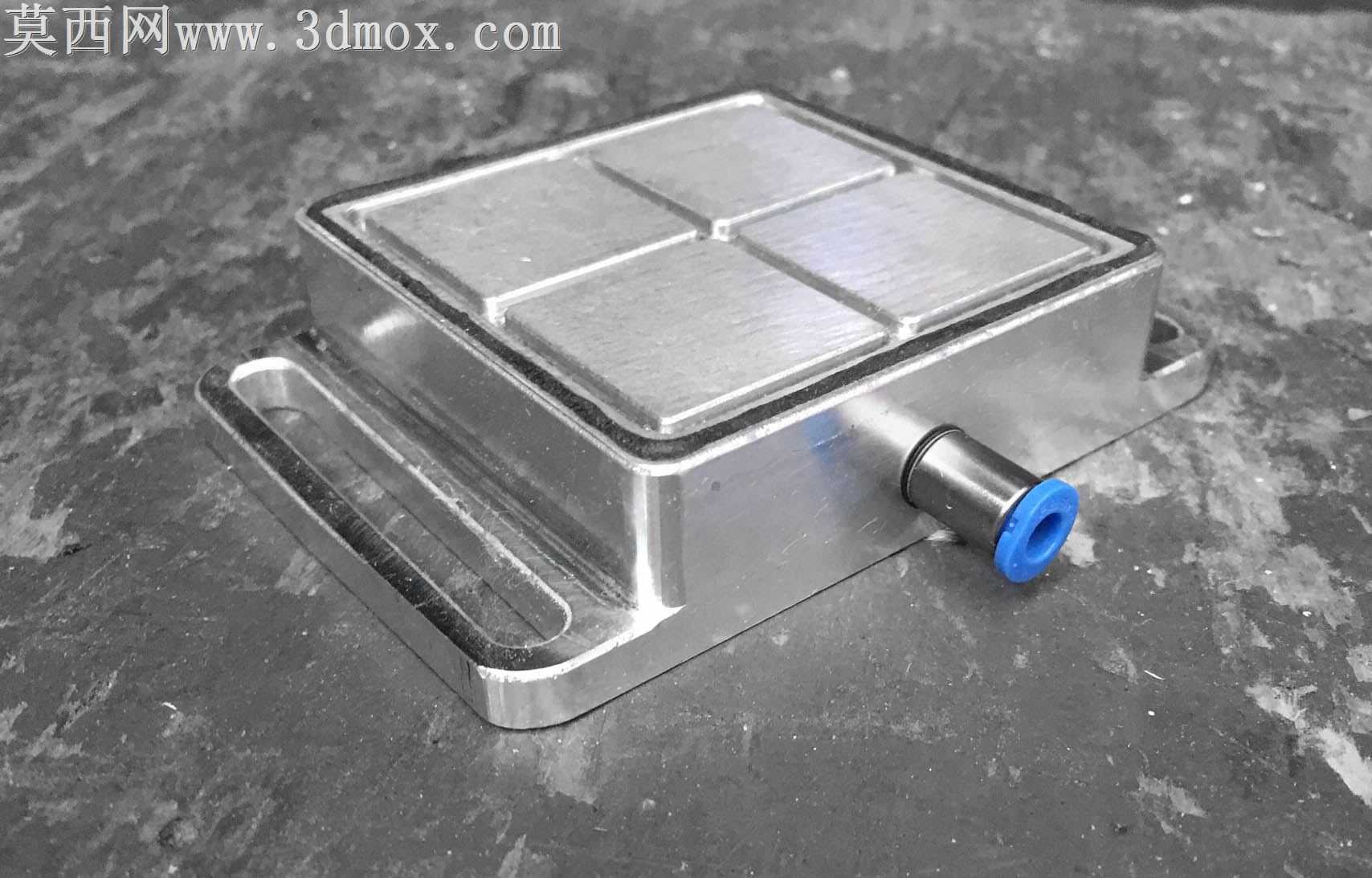

本模型为面向CNC加工场景设计的小型真空吸附夹具，整体采用三维参数化建模方式完成，建模过程中对各功能结构做了完整的细节还原，可直接用于结构验证、工装方案展示或加工参考。模型主体为方形基座结构，基座底部两侧设计有带长圆孔的安装耳位，可通过螺栓快速固定在机床工作台面上，长圆孔结构支持一定范围内的安装位置微调，适配不同的工作台装夹孔位布局。基座上方为真空吸附工作面，工作面被分隔为四个独立的方形吸附区域，分区设计可提升吸附压力分布均匀性，避免小尺寸工件吸附时出现漏气、夹持不稳的问题，工作面边缘做了密封槽结构设计，用于放置密封海绵橡胶条，保证真空腔室的气密性。基座侧部分别设置两个快插式气接头接口，采用M5x6规格的推入式接头结构，可快速连接真空发生管路，接头处做了密封结构设计，避免工作过程中出现气压泄漏。建模过程中对各零件的装配关系做了精准约束，基座壁厚、安装耳厚度、吸附面深度、接头安装孔位等尺寸均按照实际工装设计规范设定，整体外形尺寸为65mm×65mm×20mm，适配小型精密零件的CNC加工装夹需求。渲染阶段采用哑光硬质氧化金属材质模拟基座主体，快插接头部分采用蓝色工程塑料与金属接头组合材质，密封件采用哑光橡胶材质，整体渲染效果清晰展现各结构的功能分区，可直观呈现夹具的装夹原理。该真空夹具的设计思路是替代传统的机械压板装夹方式，通过真空负压实现工件的无遮挡夹紧，可在一次装夹中完成工件顶部与侧部的加工，避免传统装夹方式需要多次翻面、避让压板的问题，同时配套的双面胶带与海绵密封结构可适配不同表面平整度的工件，装夹操作便捷，拆卸清理方便，适合小型薄壁零件、易变形零件的精密加工场景使用，模型结构完整无缺失特征，各圆角、倒角、安装孔位等细节均做了还原，可直接用于工装方案评审、3D打印验证或加工生产参考。
