PA6环注塑成型模具三维结构设计

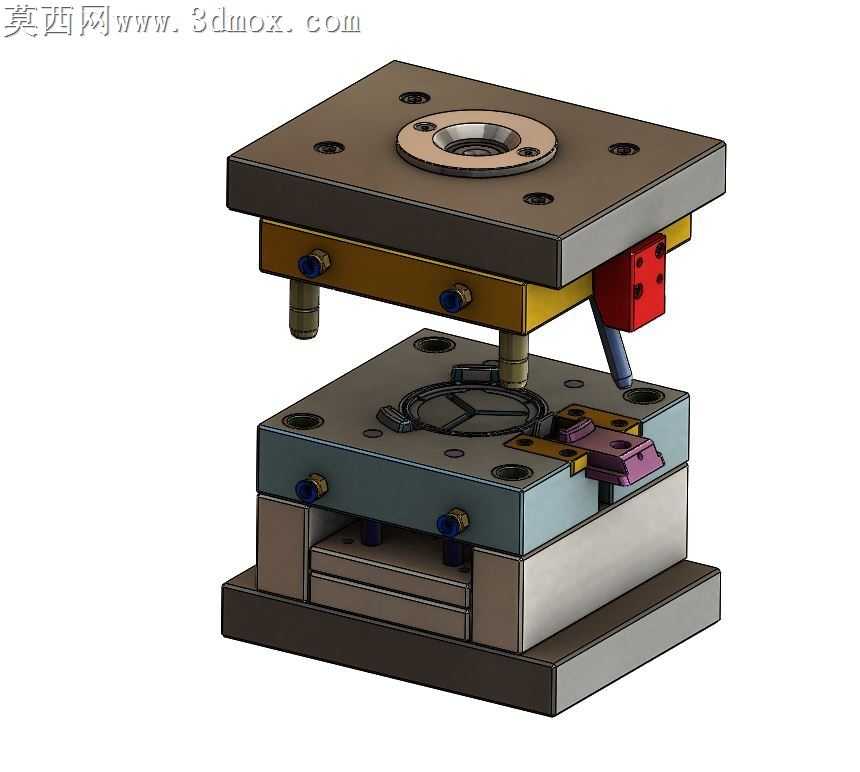

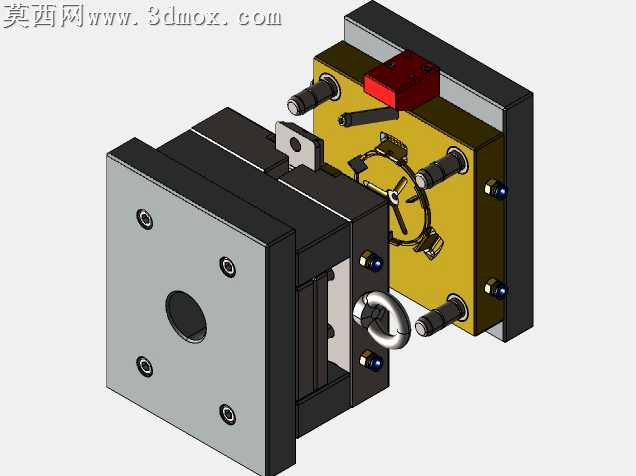

本作品为PA6环形塑件的注塑成型模具三维设计模型，整体采用标准两板模模架结构搭建，建模过程严格遵循注塑模具设计规范，对各零部件的装配关系、配合公差进行了精准还原。模型渲染阶段针对不同材质做了区分处理：上下模座采用调质钢材的哑光深灰金属质感，还原模板经过磨削加工后的平整表面质感；脱料板、承板等中间模板做了不同色号的金属漆面区分，便于快速识别模具分层结构；导柱导套、冷却水路接头做了亮面金属与黄铜材质的区分，侧抽芯滑块组件做了紫色与红色的功能件标识，冷却水路接口还原了标准快插接头的结构细节，整体渲染层次清晰，各部件辨识度高。结构设计上，该模具针对PA6环形塑件的结构特点，采用中心浇口进料设计，保证环形塑件圆周方向进料均匀，避免成型后出现熔接痕不均、收缩翘曲的问题；模具设置了侧抽芯机构，用于成型塑件侧面的卡扣结构，抽芯动作通过斜导柱驱动滑块完成，合模时通过楔紧块锁紧滑块，承受注塑过程中的型腔内压力，避免滑块移位产生飞边；冷却系统采用环绕式水路布局，分别在定模型腔板与动模型芯板内设置循环冷却回路，保证PA6材料成型过程中冷却均匀，缩短成型周期，提升塑件尺寸稳定性；顶出系统采用顶针与推板结合的顶出方式，针对环形塑件的薄壁特点，避免顶出过程中塑件变形，顶针布局避开塑件外观面，保证成型后塑件表面质量。设计思路围绕PA6材料的成型特性展开，PA6材料流动性较好，成型收缩率较大，因此在型腔尺寸设计时预留了合理的收缩余量，同时排气结构开设在型腔最后填充的位置，避免成型过程中出现困气烧焦的问题；模架选用标准龙记模架尺寸，各模板厚度、导柱位置均符合行业通用标准，具备实际加工参考价值，所有零部件均做了参数化建模，可根据实际生产需求调整尺寸参数，适配不同规格的PA6环形塑件生产需求，模型完整还原了注塑模具从合模、注塑、冷却、开模、抽芯、顶出全流程的动作逻辑，各运动部件无干涉，结构设计合理。
