斜顶式注塑成型模具三维结构设计

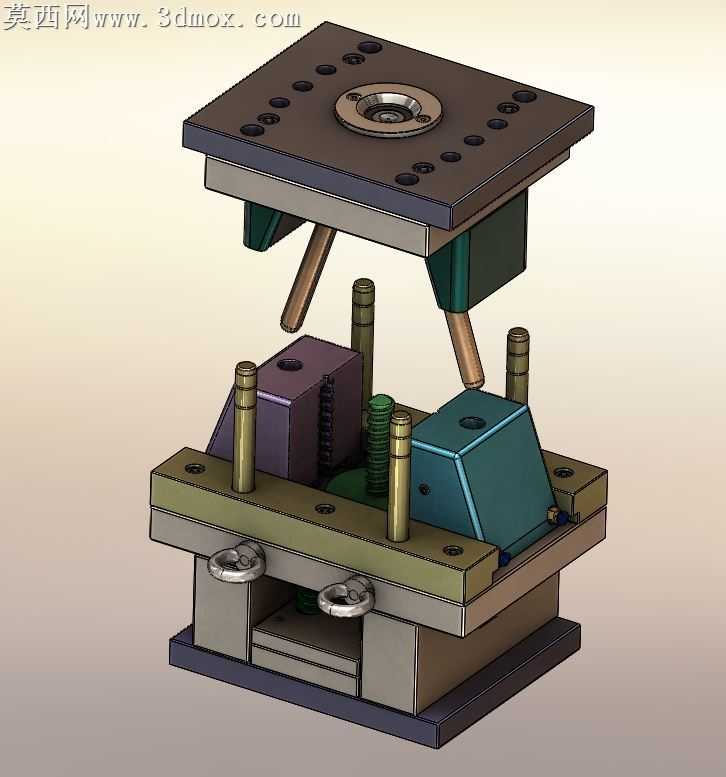

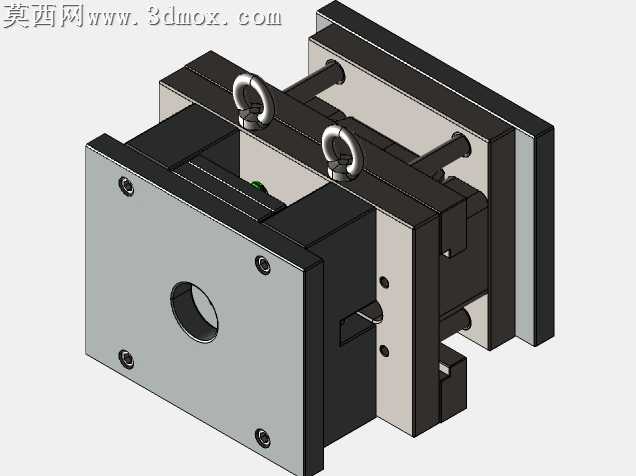

本作品为斜顶抽芯式注塑成型模具的三维建模设计成果，建模过程严格遵循注塑模具设计规范，通过三维参数化建模方式完成全结构1:1还原，所有零件尺寸匹配模架标准规格，可直接用于结构验证与工艺参考。模型渲染阶段采用金属质感与工程塑料质感分层赋材，上下模座部分赋予调质钢材的哑光金属材质，导柱导套部分赋予镀铬光亮金属材质，斜顶滑块与成型镶件部分赋予模具钢的细腻磨砂金属质感，弹簧、紧固件等标准件分别对应赋予弹簧钢与镀锌件的材质表现，渲染光影采用工业产品常用的侧上方柔光方案，清晰呈现各部件的装配层次与结构边界，无过度光影遮挡关键结构。结构设计上，该模具采用标准两板模模架基础结构，上模部分设置定位圈与主流道衬套，匹配注塑机射嘴定位尺寸，下模部分设置两组对称斜顶抽芯机构，通过开模动作带动斜顶沿导向槽滑动，同步完成侧向倒扣的抽芯脱出动作，避免成型件顶出时发生结构卡滞；模架四角设置等高导柱导套组件，保证合模过程的运动同轴度，合模面设置精定位锁块，抵消注塑过程的侧向分型力，防止成型件产生飞边缺陷；下模座设置可调式支撑柱与复位弹簧，配合顶出板组件实现成型件的平稳顶出，顶出行程经过参数校核，匹配斜顶抽芯的运动行程，避免运动干涉。设计思路围绕中小型带侧向倒扣结构的塑料件成型需求展开，优先采用结构可靠、加工成本较低的斜顶抽芯方案替代复杂的滑块抽芯结构，缩短模具加工周期，降低后期维护难度；所有成型零件均采用镶件式装配结构，便于局部磨损后快速更换，无需整体报废模仁；冷却水道布局围绕成型腔均匀分布，保证注塑过程的温度均匀性，减少成型件的翘曲变形风险，整体结构经过运动仿真干涉检查，所有活动部件的运动行程无卡滞、无碰撞，符合注塑模具的实际生产装配要求。
