双侧液压驱动精密注塑模具结构设计

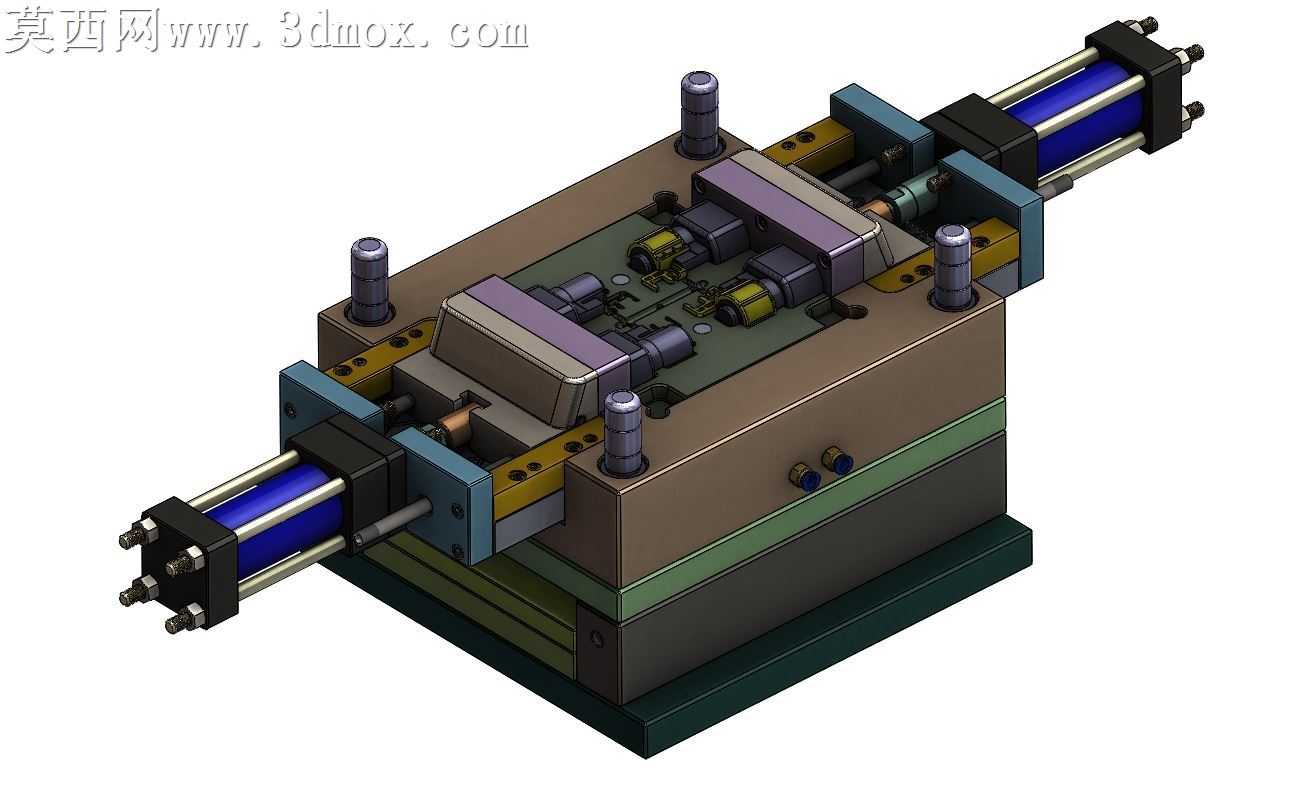

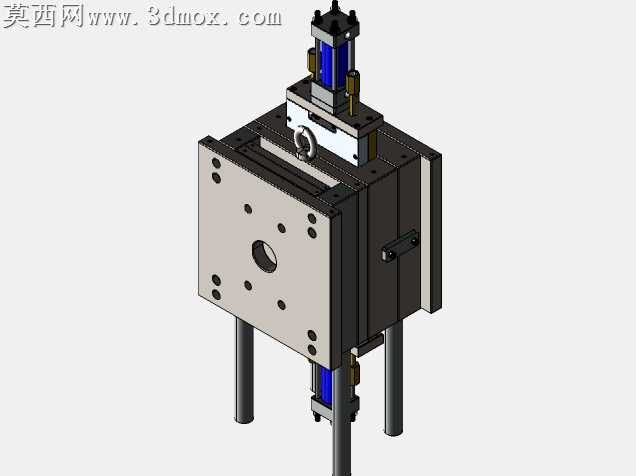

本套模具采用三维参数化建模完成整体结构设计，建模过程中对各零部件进行分层级装配约束，完整还原模具的实际装配逻辑与运动关系。渲染阶段针对不同零部件赋予对应材质属性：模架部分采用调质钢材材质，表面做哑光金属质感处理，还原钢材经磨削加工后的细腻金属纹理；导向导柱部件赋予高硬度轴承钢材质，表面做光亮镀铬质感，突出导向零件的高精度加工特性；两侧液压抽芯油缸采用缸体金属蓝漆搭配活塞杆亮面金属材质，清晰区分油缸的固定部分与运动部分；模具内部的成型镶件、锁紧块等核心工作零件，根据其功能差异分别赋予不同的金属材质表现，通过材质明暗与色彩差异直观区分不同功能模块。结构设计上，本模具采用双侧卧式液压抽芯布局，两个油缸对称布置在模具的两个对向侧面，通过液压驱动实现长行程侧向抽芯动作，适用于带有双侧侧向凹槽或孔位结构的注塑制品成型；模架采用标准三板模基础结构，设置四根等高导向导柱保障动定模合模精度，导柱配套耐磨导套降低长期开合模的磨损量；模具内部设置多组成型镶块，采用镶拼式结构设计，既方便加工过程中对复杂成型面的精度控制，也便于后续生产过程中易损部位的快速更换维护；合模锁紧区域设计了斜楔式锁紧结构，在注塑充模过程中承受侧向成型压力，避免抽芯滑块受注塑压力移位导致制品飞边缺陷；模具底部设置标准化安装底座，可适配常规注塑机的工作台安装尺寸，外部液压管路接口预留标准连接位，方便生产现场的油路快速接驳。设计过程中重点验证了抽芯动作与开合模动作的时序逻辑，确保液压抽芯动作在开模完成后启动、合模动作前完成复位，避免动作干涉损坏模具零件；同时对冷却水路的排布做了预留规划，在模架与镶件内部预留了水路通道空间，保障成型过程中的温度均匀控制，整体结构紧凑合理，各运动部件无冗余设计，兼顾了成型精度与生产维护的便捷性。
