三角连杆结构工业拾取机械臂设计

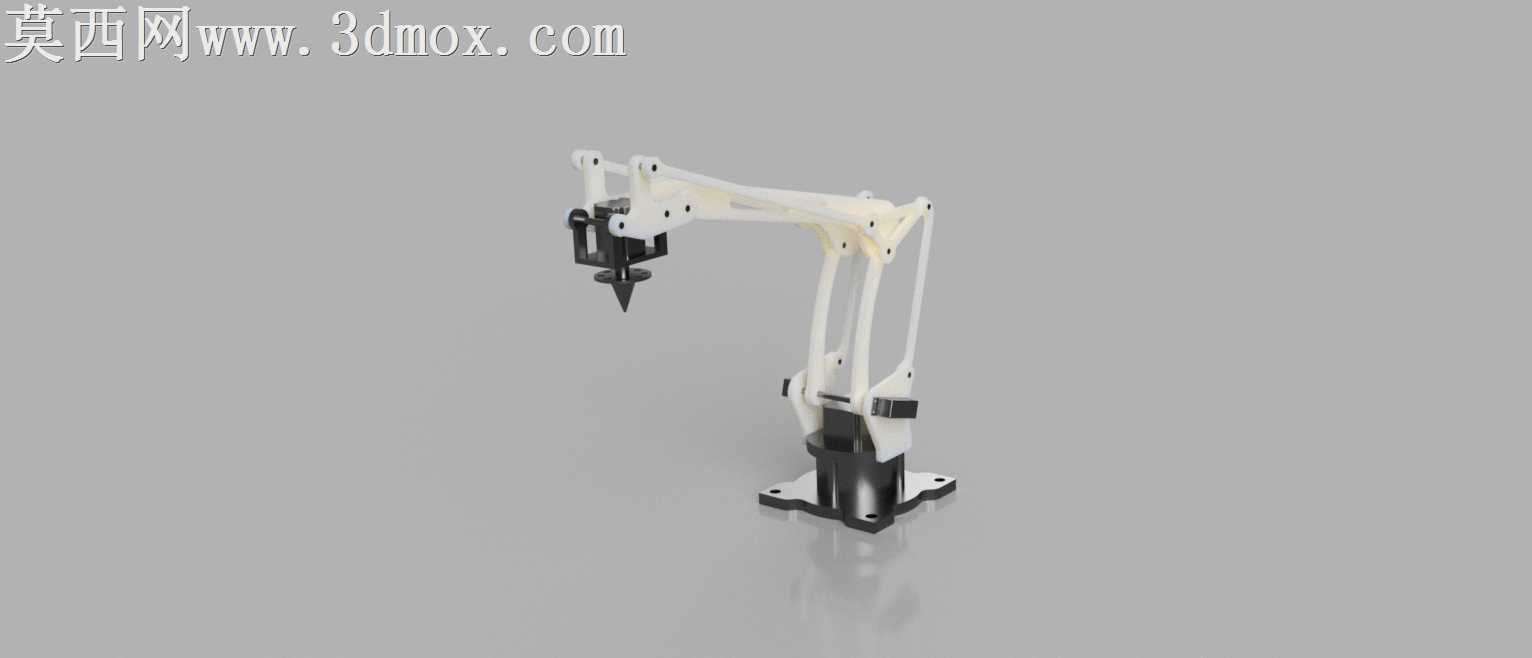

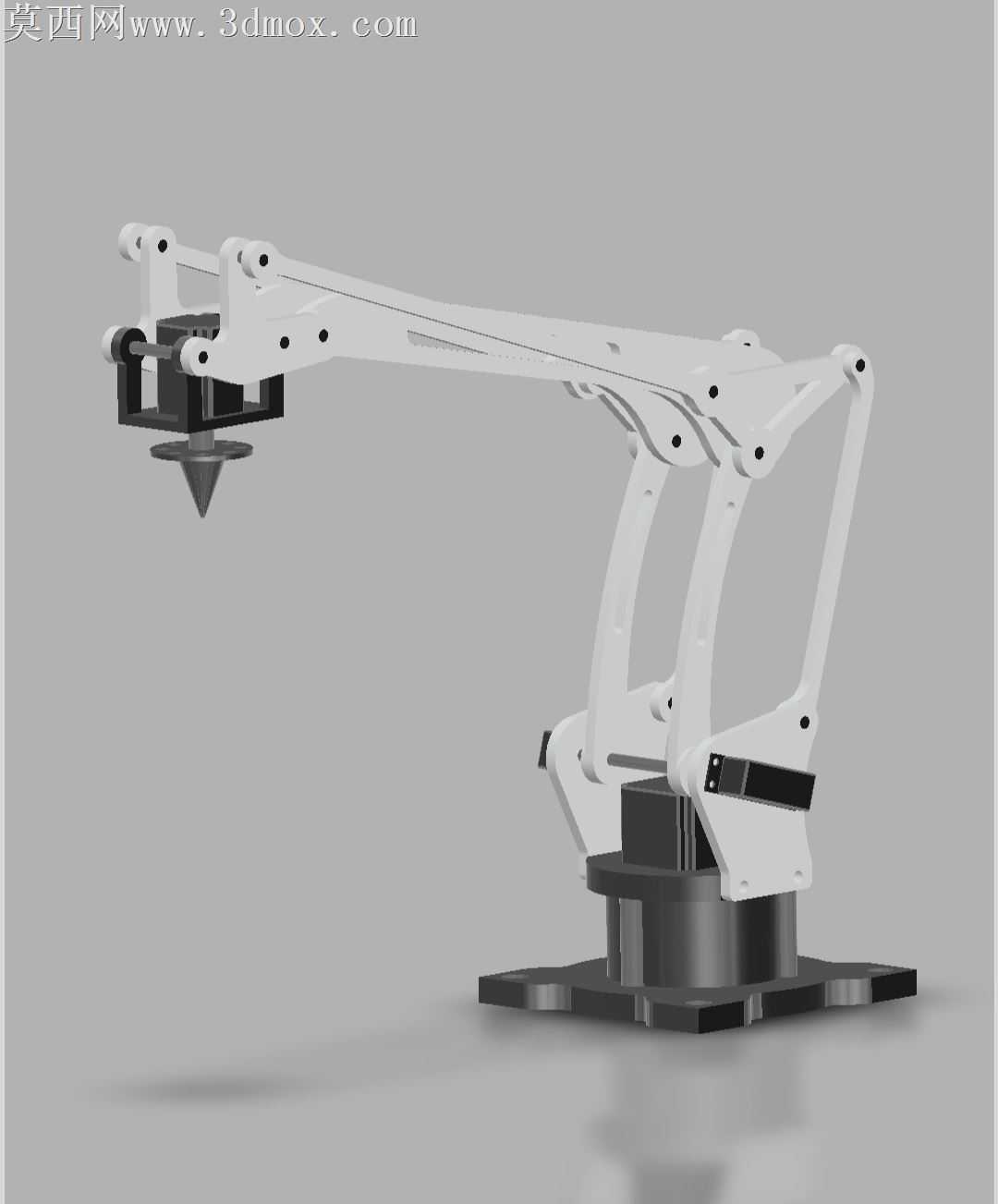

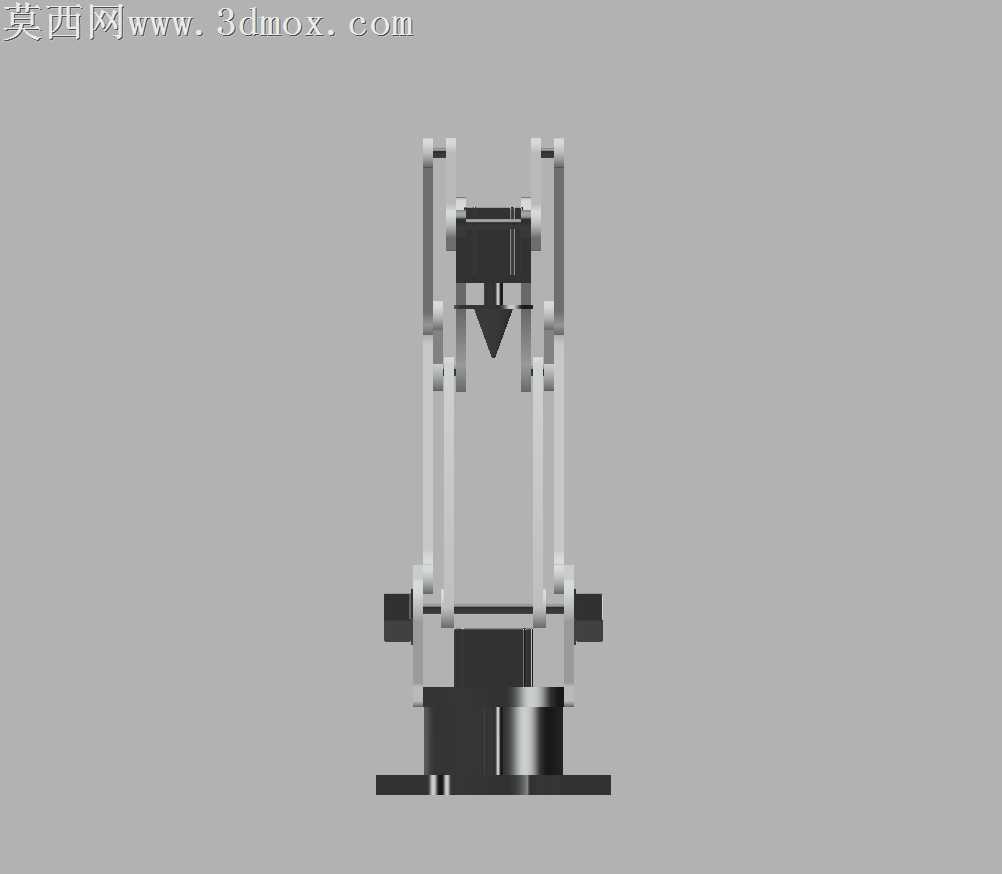

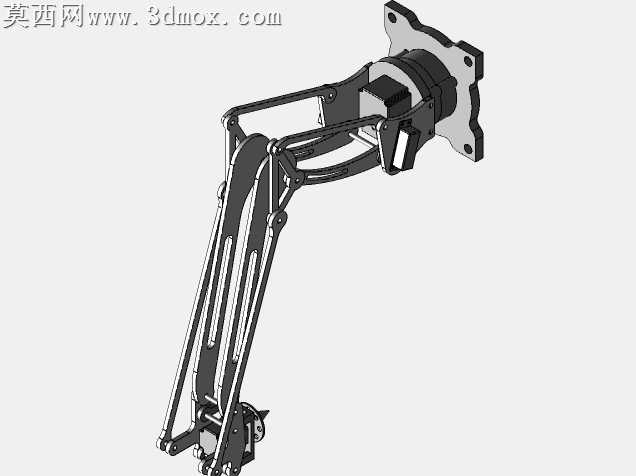

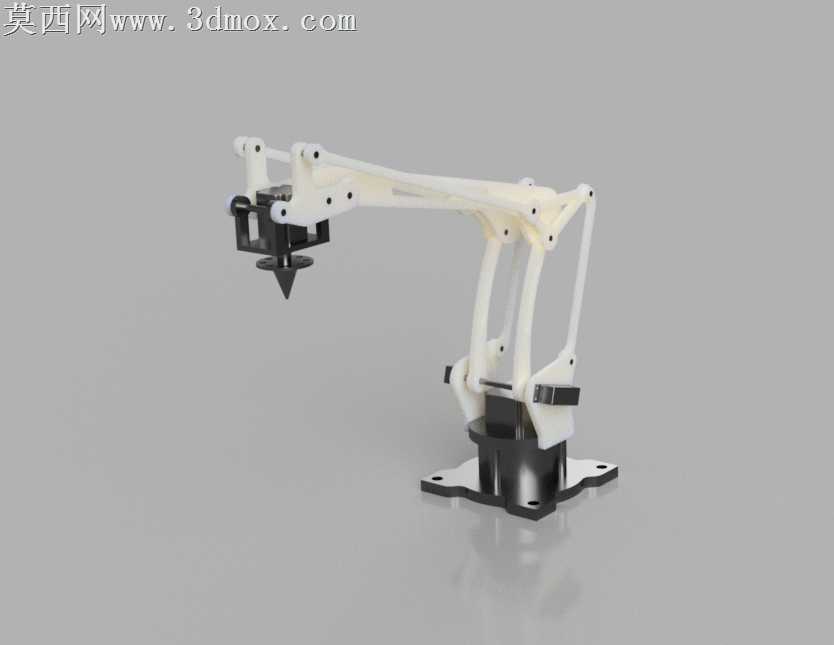

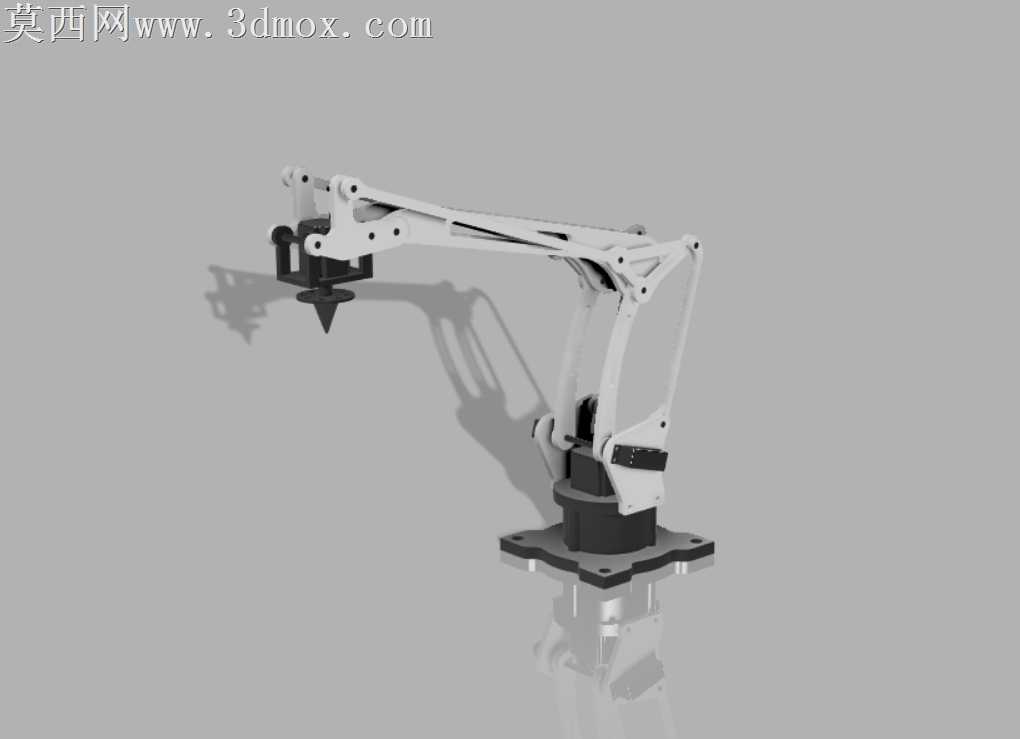

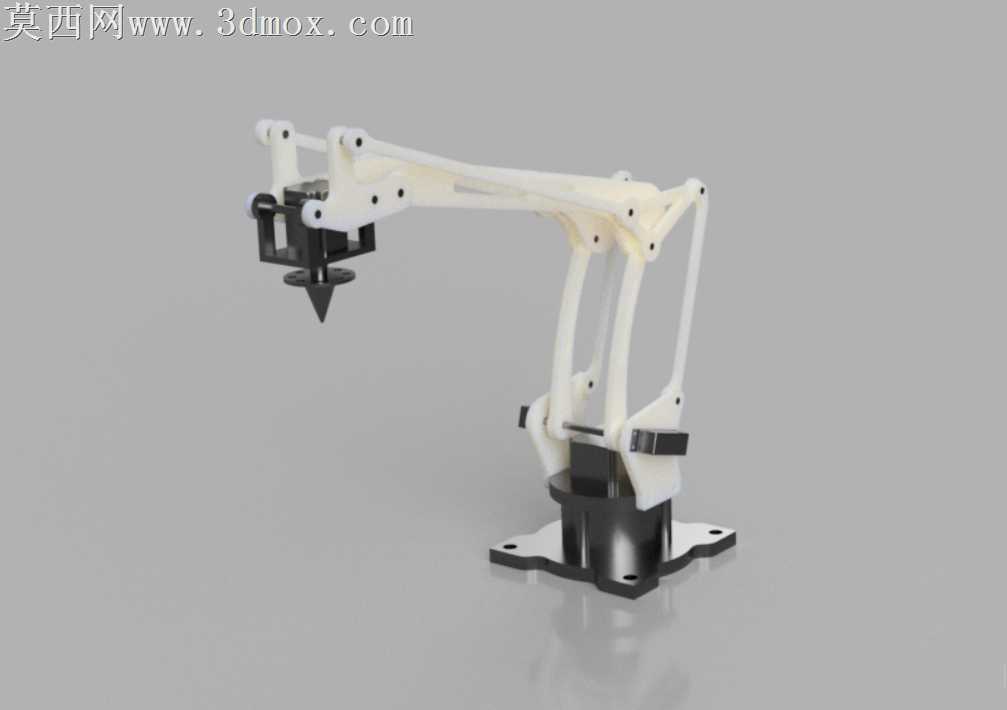

本作品为三角连杆构型的工业拾取机械臂三维建模成果，建模阶段采用自底向上的装配设计思路，首先完成基座回转支撑结构的独立建模，对底座安装法兰、回转支承座、驱动安装位的尺寸进行参数化约束，确保基座可适配常规工业场景的台面安装需求，预留的螺栓安装孔位完全符合通用机械安装的尺寸规范。随后针对三角臂的核心连杆构件展开建模，每段连杆的铰接孔位、减重槽结构、加强筋布局都经过结构合理性校验，连杆之间的铰接副采用同轴心约束配合，还原平行四边形连杆机构的运动特性，确保臂体在伸展、抬升过程中末端执行器始终保持垂直向下的姿态，无需额外增加姿态调整轴即可满足垂直拾取的作业需求。末端执行器部分设计为锥形定位拾取结构，适配工件的快速定位拾取场景，结构简洁无冗余部件，可根据实际作业需求快速更换夹爪、吸盘等不同末端工装。材质与渲染阶段，对连杆主体构件赋予哑光浅灰白色工程塑料材质，模拟工业设备常用的玻纤增强尼龙外观质感，基座回转部分赋予深灰色金属烤漆材质，金属铰接销轴赋予亮面不锈钢材质，通过材质区分清晰展现设备的不同功能部件；渲染时采用柔和的工业产品布光方案，添加软阴影效果突出机械臂的结构层次与轮廓线条，多角度渲染图可清晰展现臂体完全伸展、收拢等不同姿态下的结构形态。整个模型的结构设计充分考量了运动干涉问题，所有铰接位置预留足够的转动间隙，连杆上的减重槽在保证结构强度的前提下有效降低臂体自重，提升机构运动的响应速度，整体构型紧凑，运动行程覆盖范围广，可应用于轻载工况下的物料分拣、工件上下料、点位搬运等自动化作业场景，建模过程中所有特征均保留完整参数，可根据实际负载需求调整连杆长度、铰接点位、基座尺寸等参数，快速衍生出适配不同作业半径的同构型机械臂方案。
