五轴联动工业机器人手臂结构设计

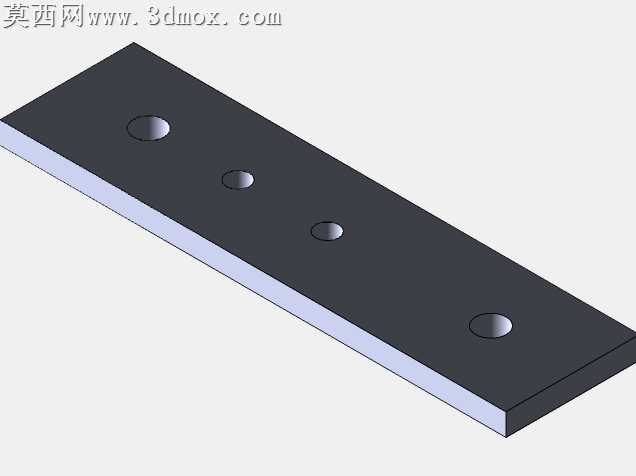

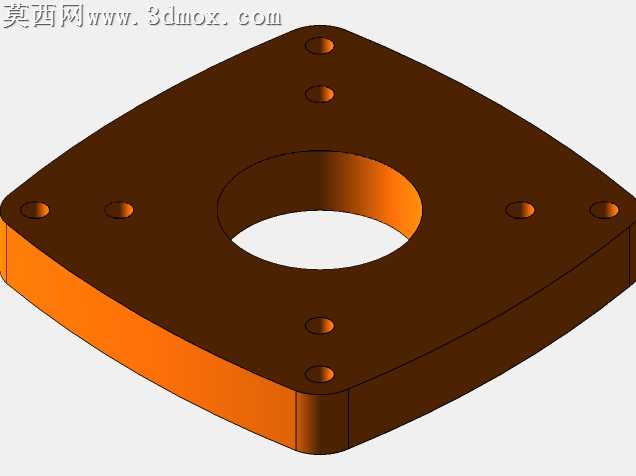

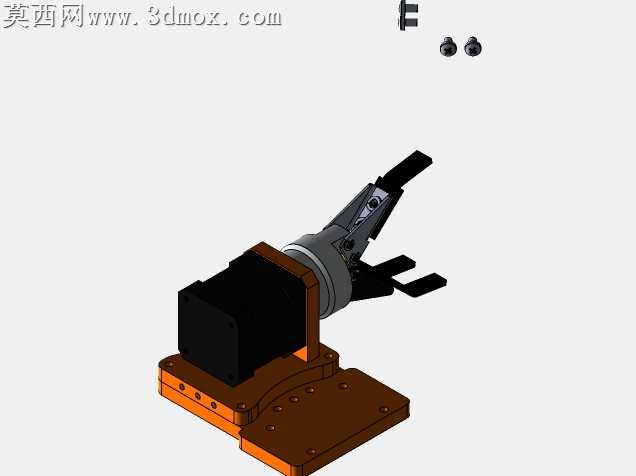

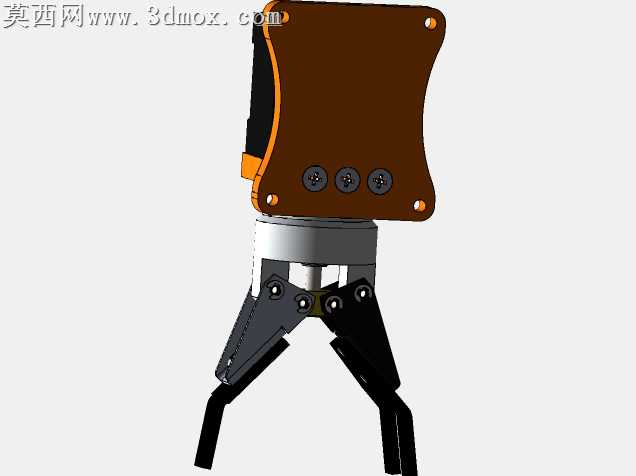

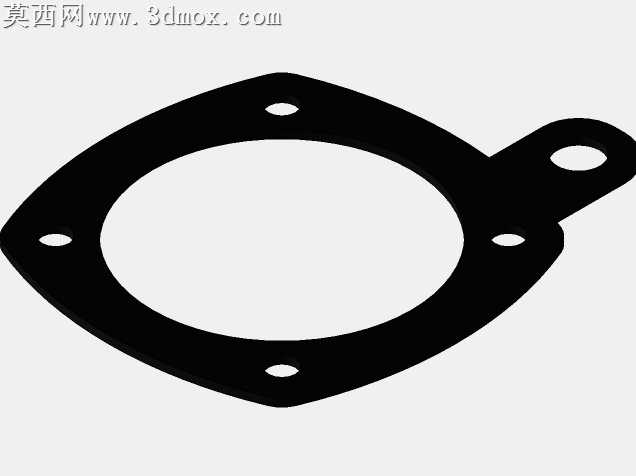

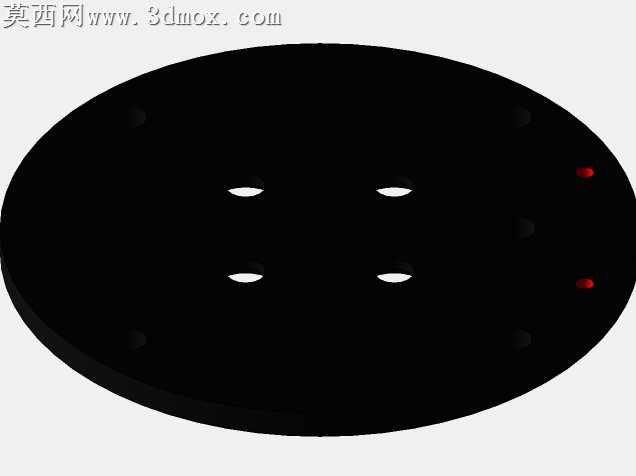

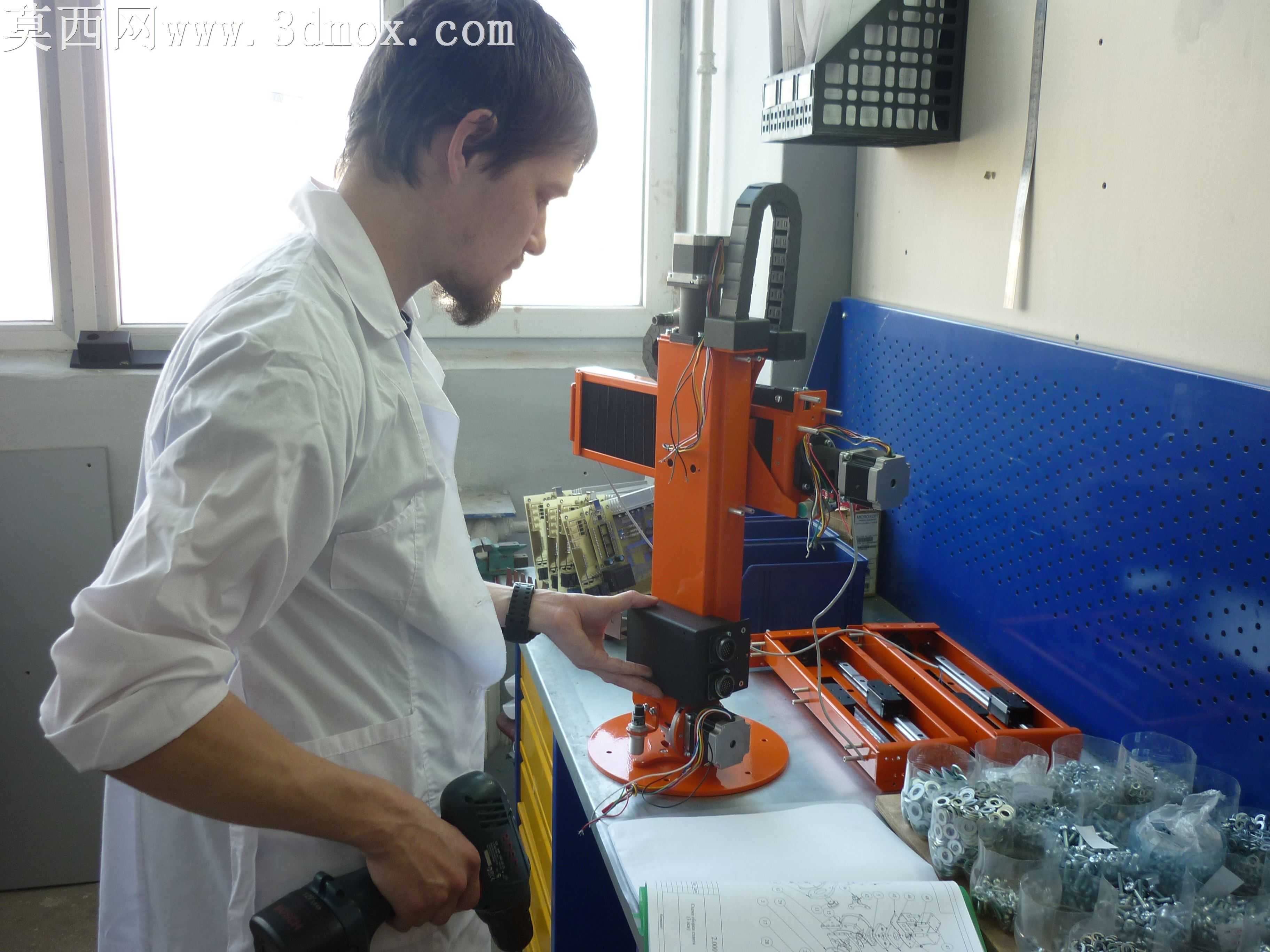

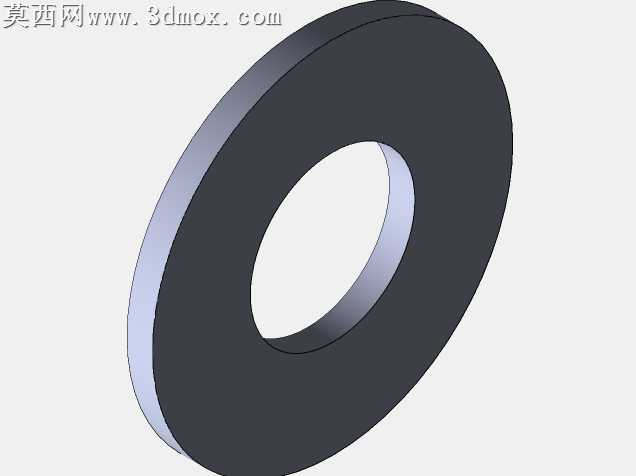

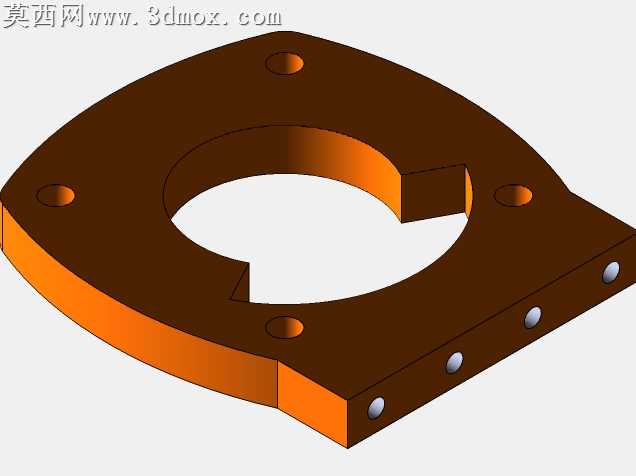

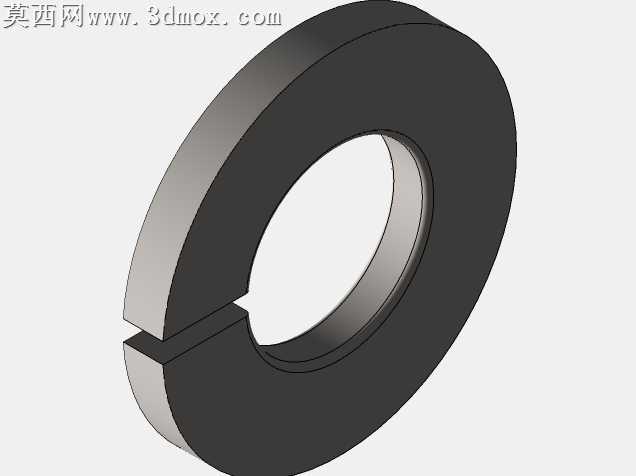

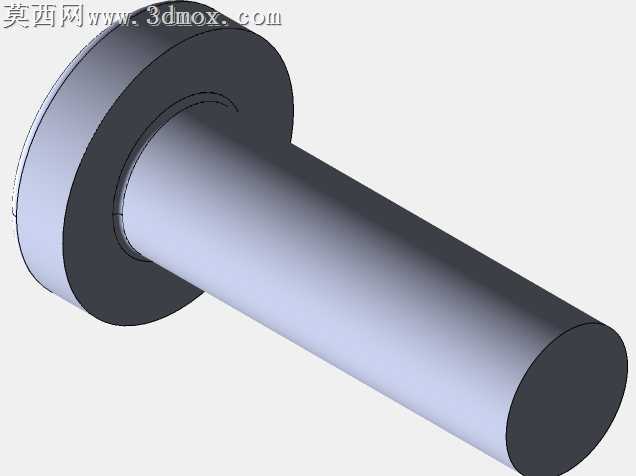

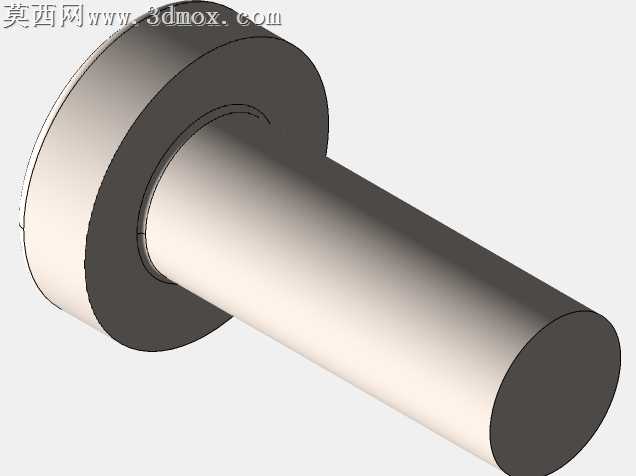

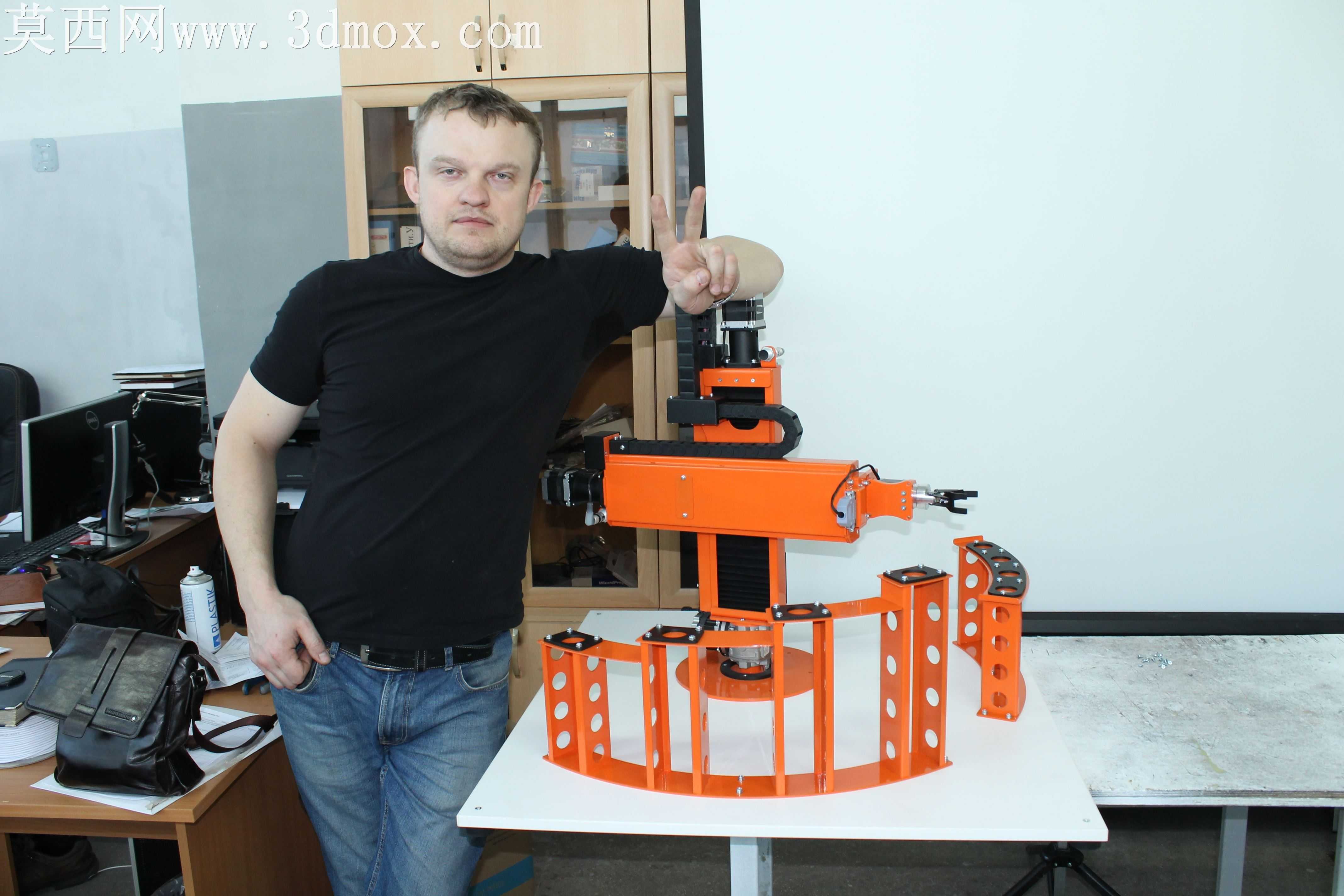

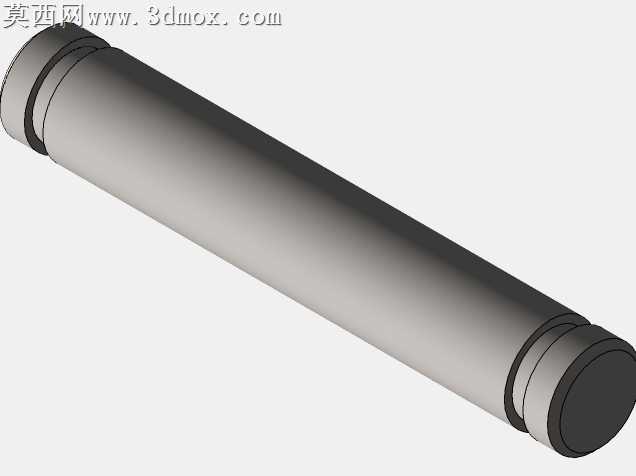

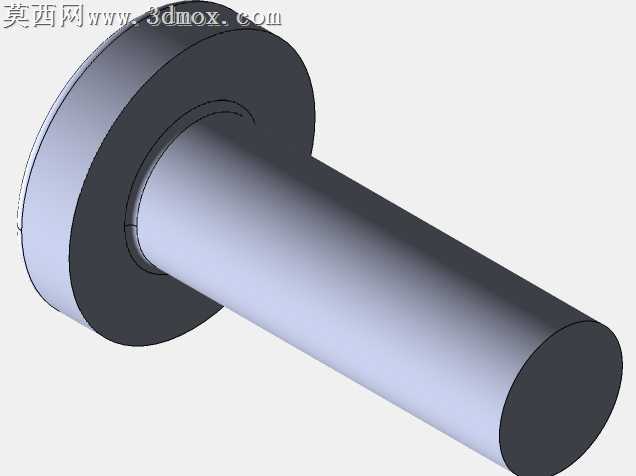

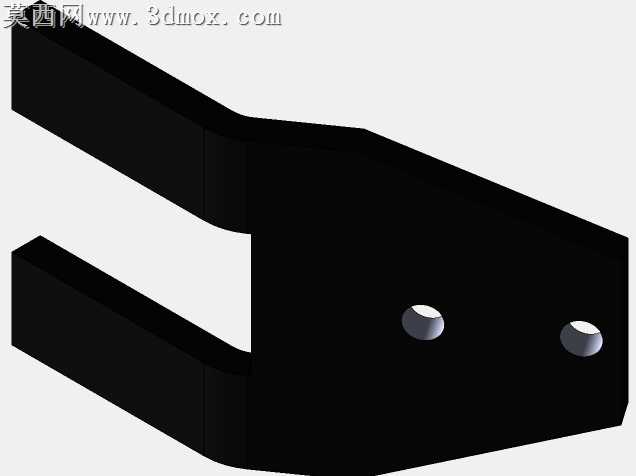

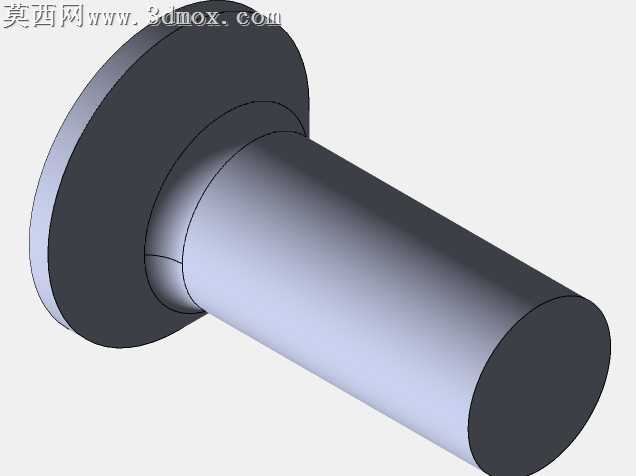

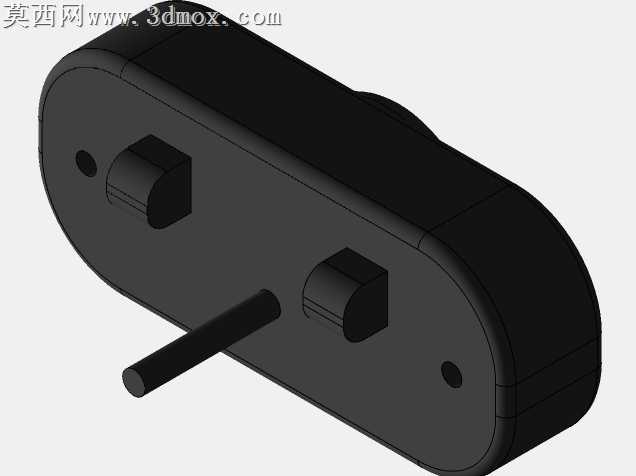

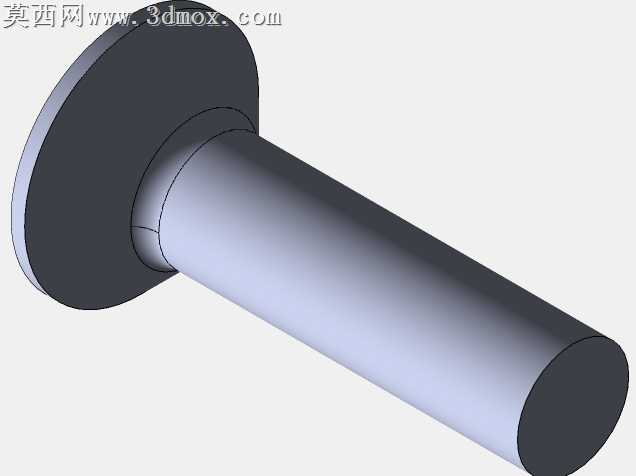

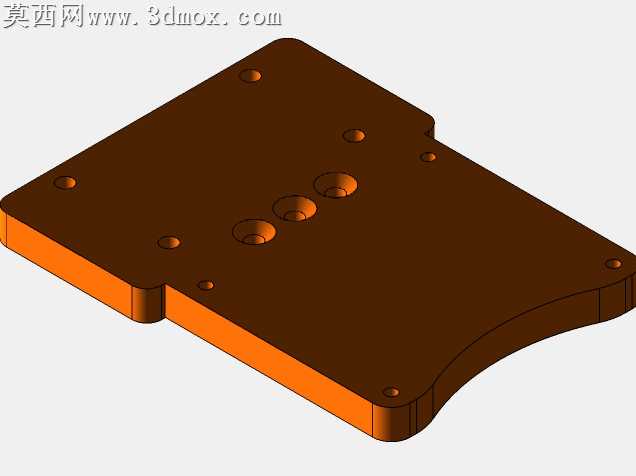

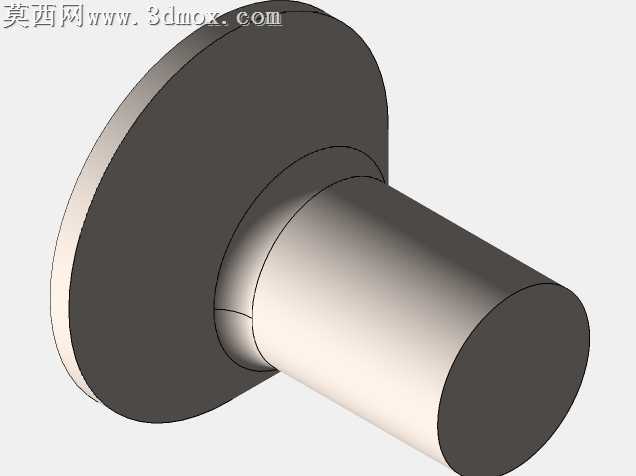

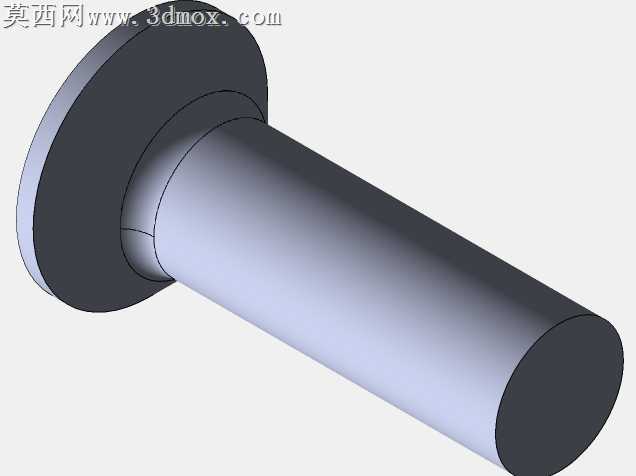

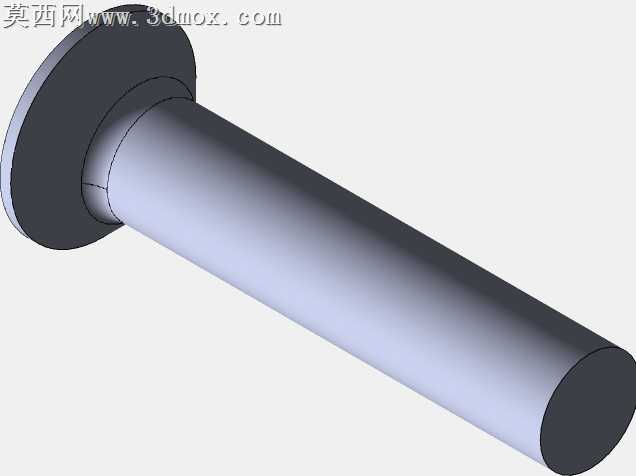

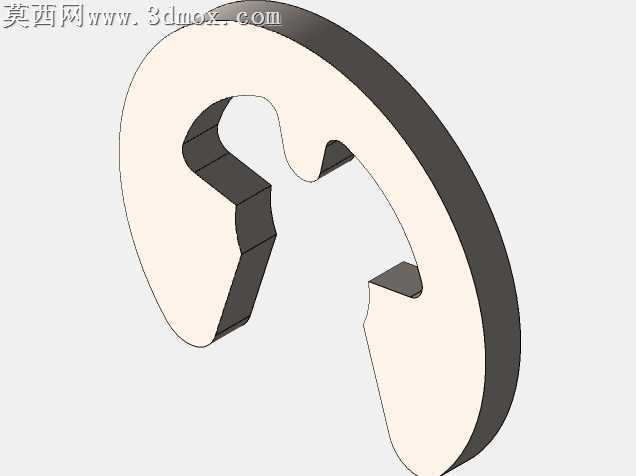

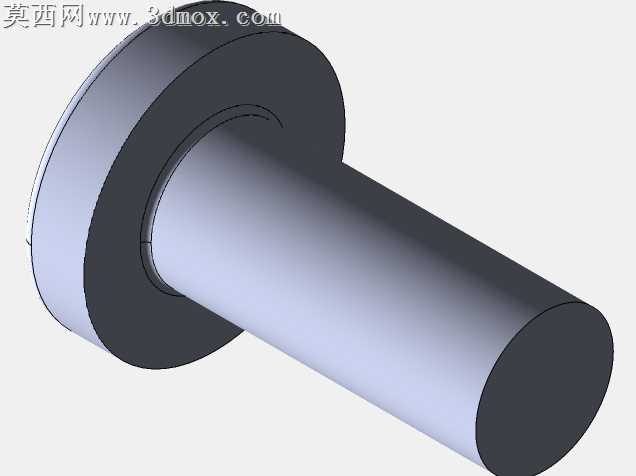

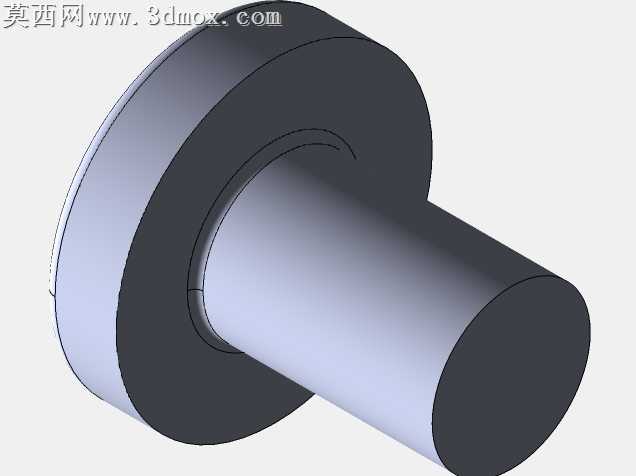

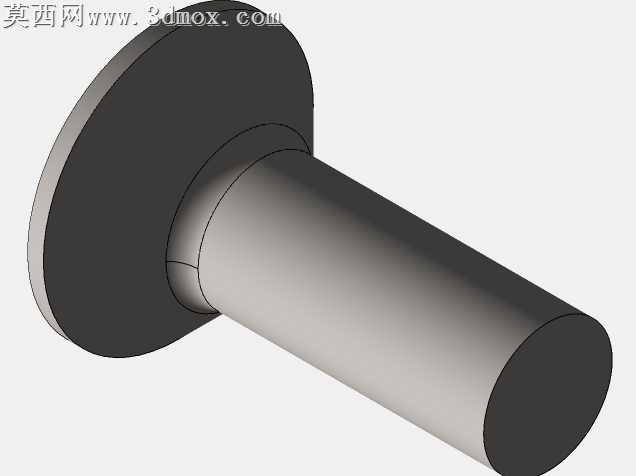

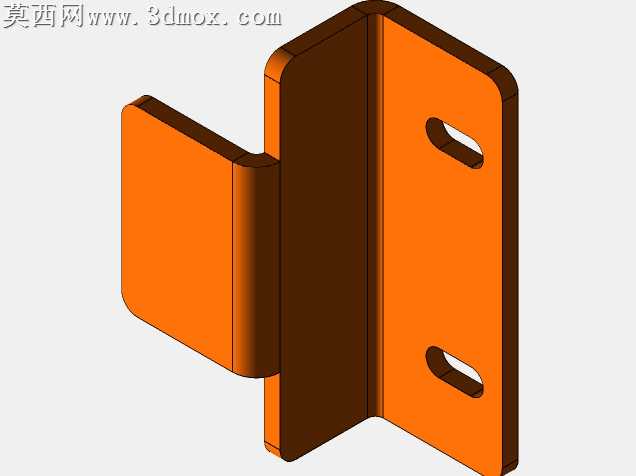

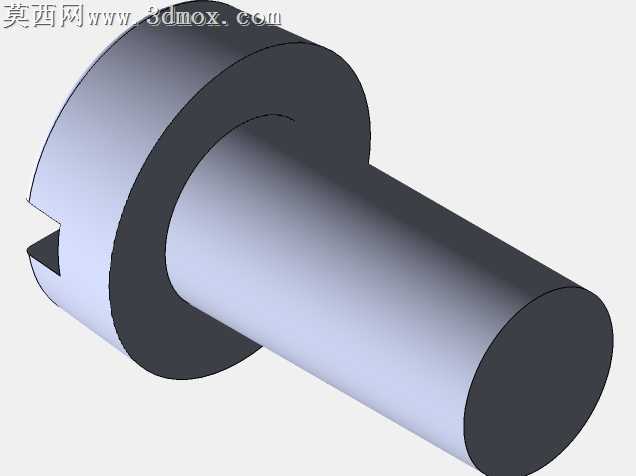

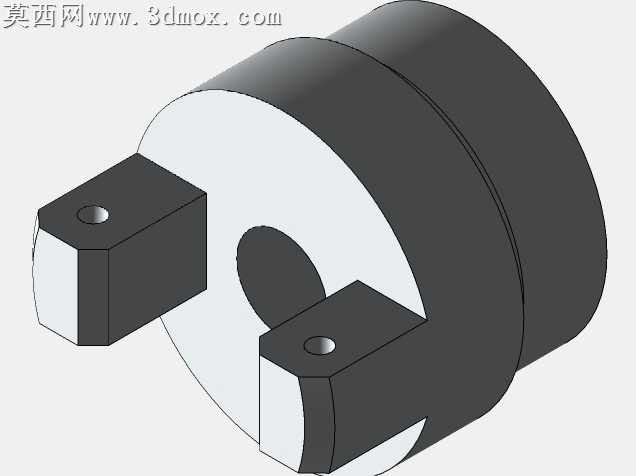

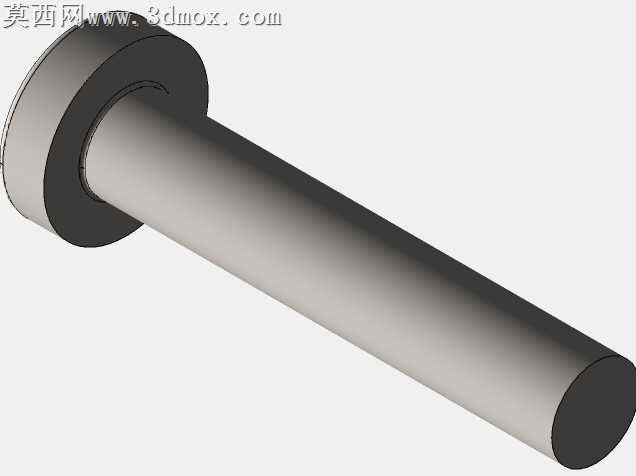

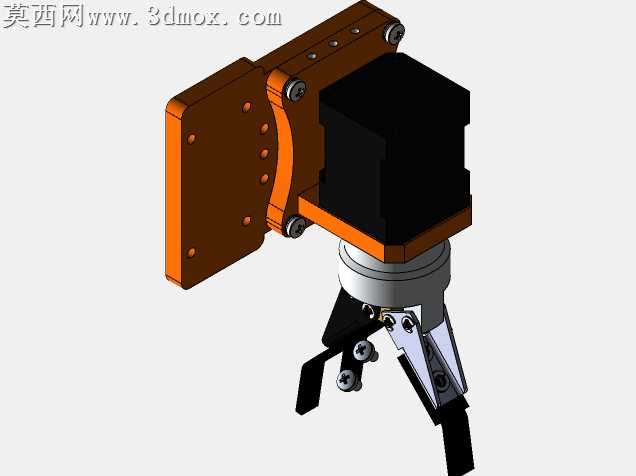

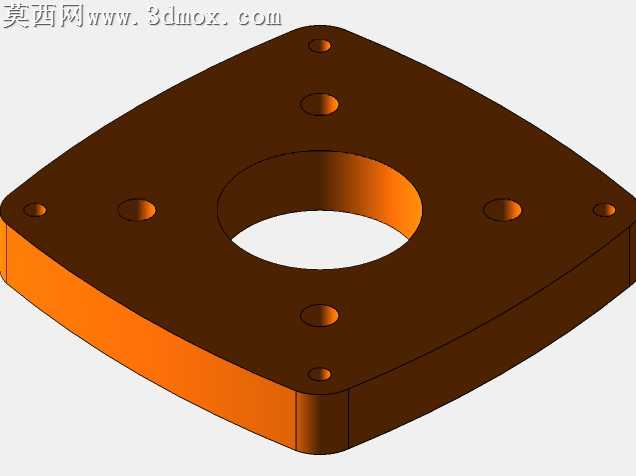

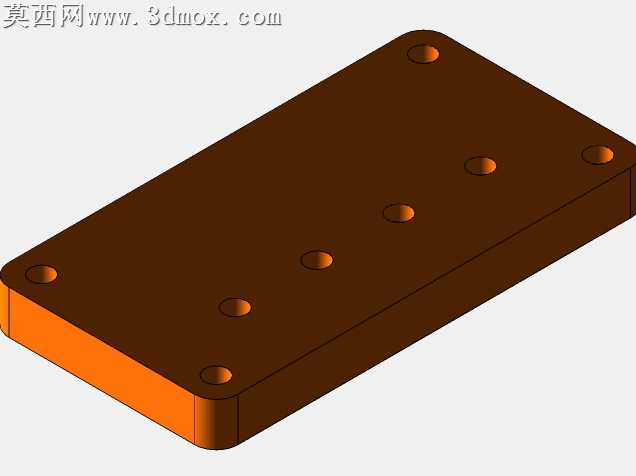

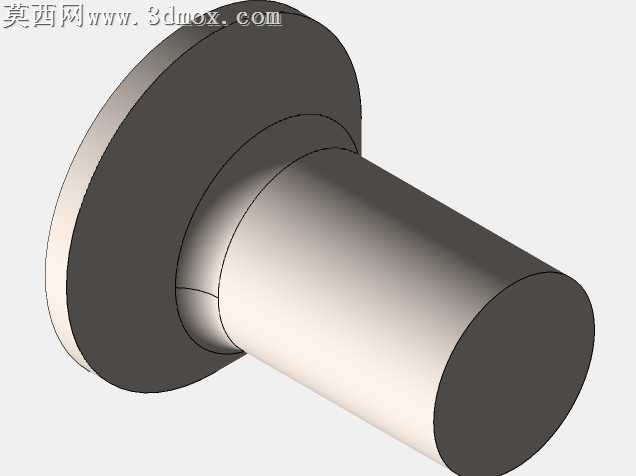

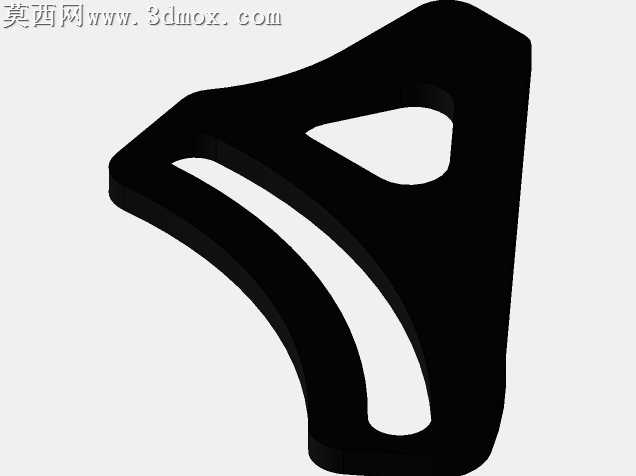

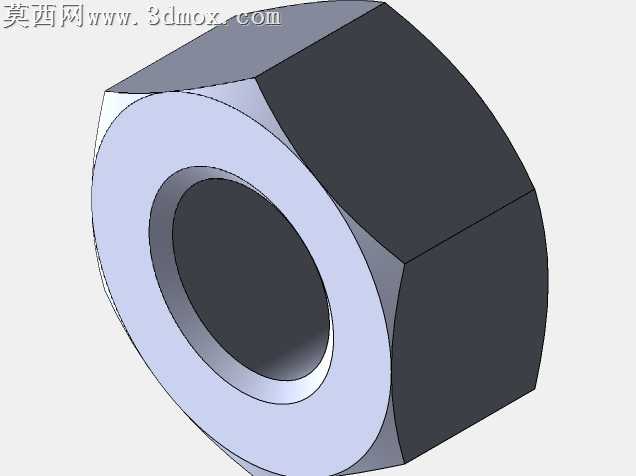

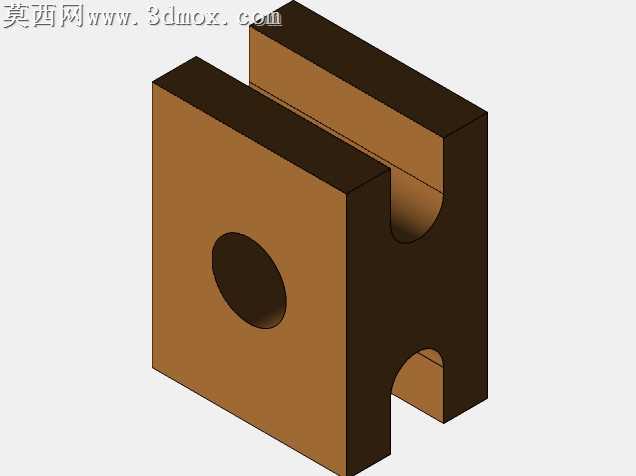

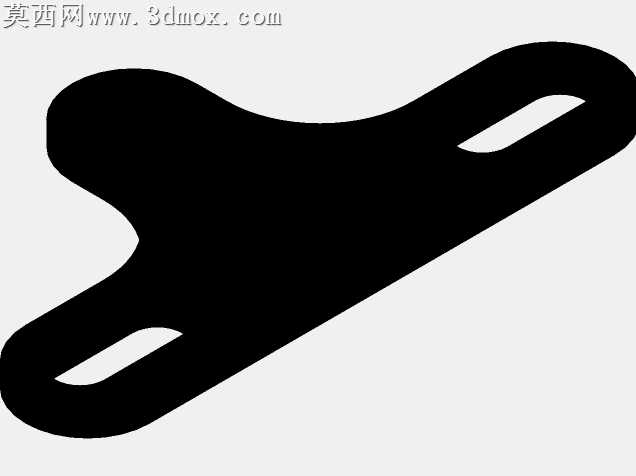

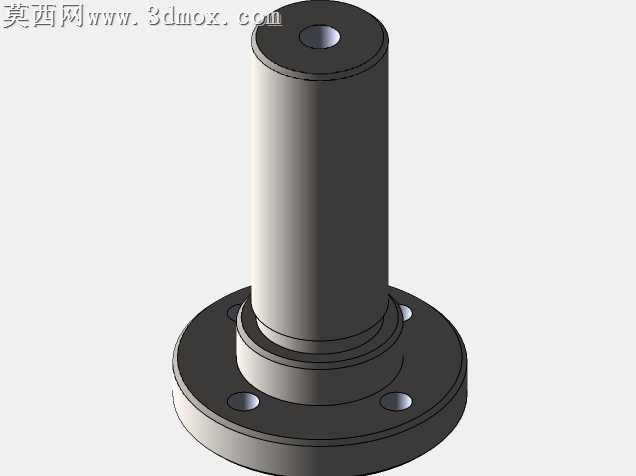

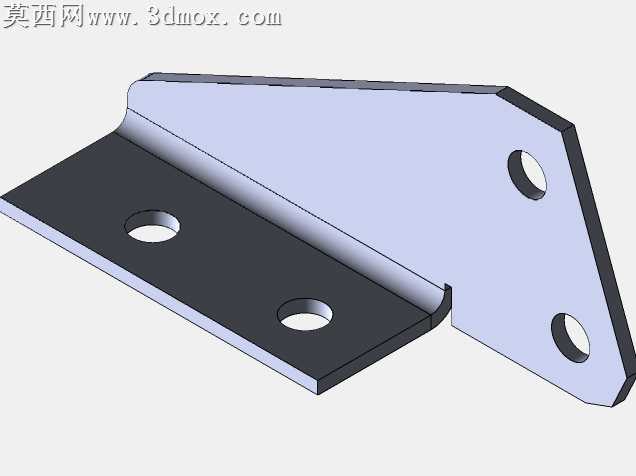

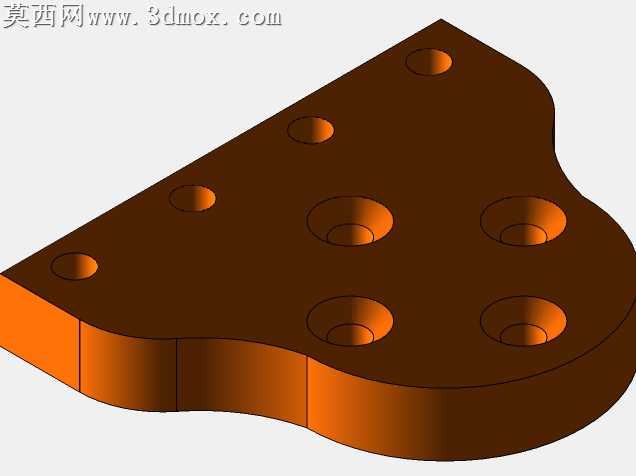

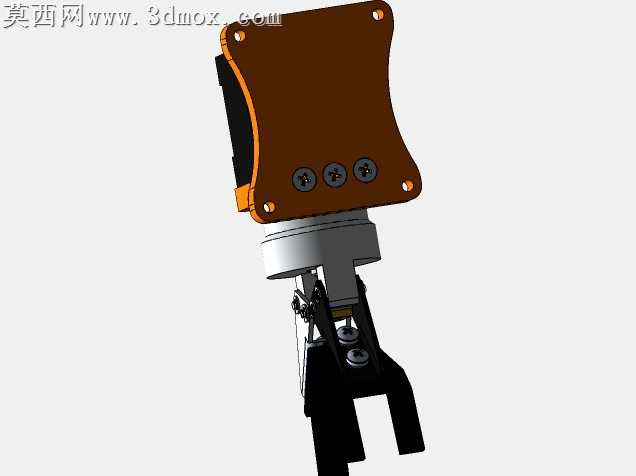

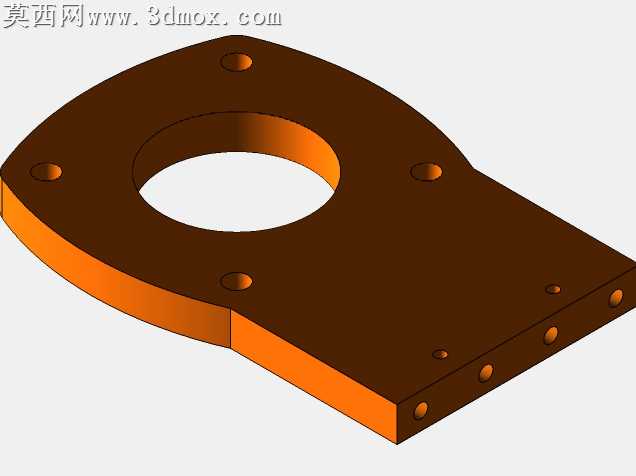

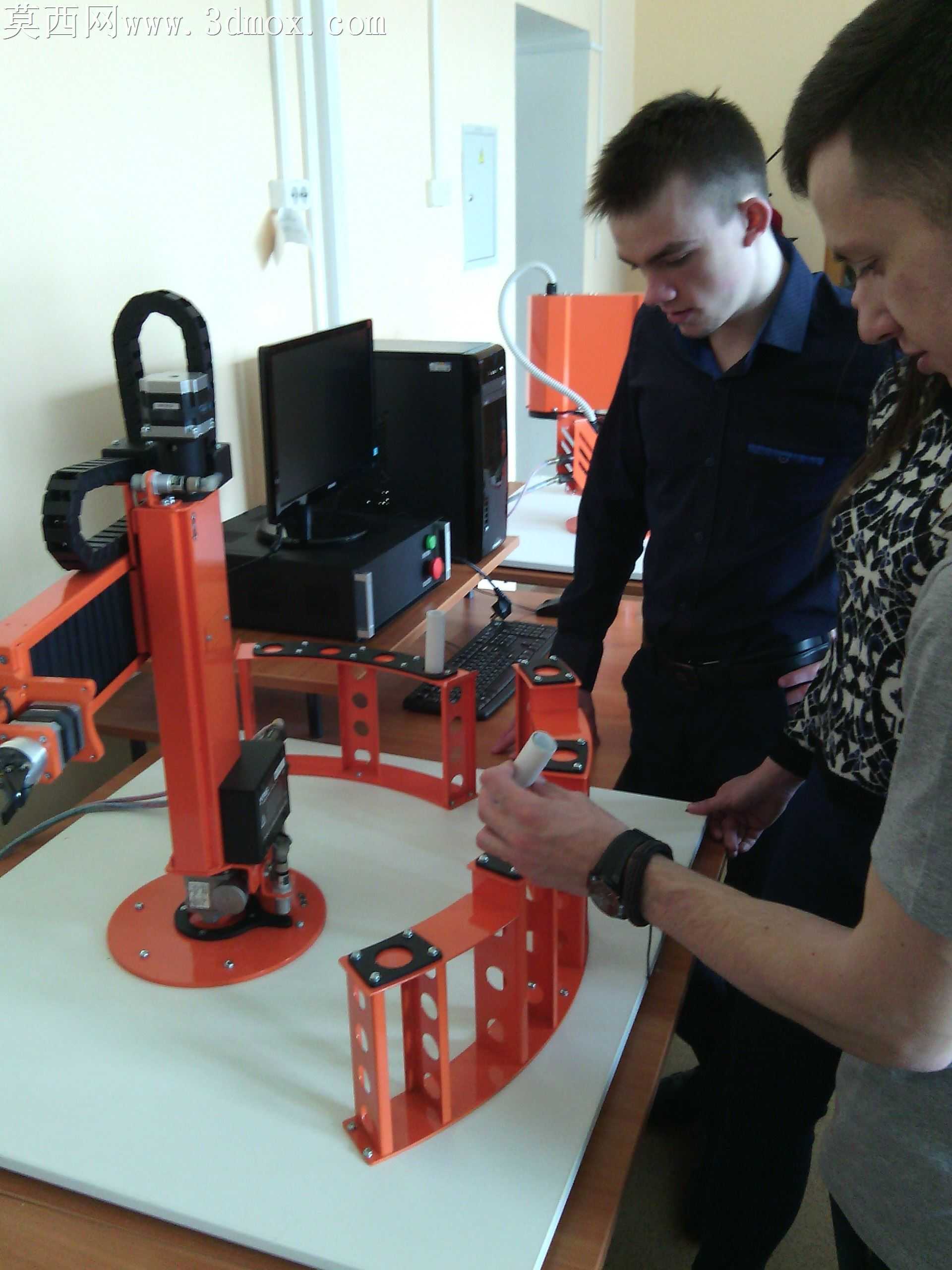

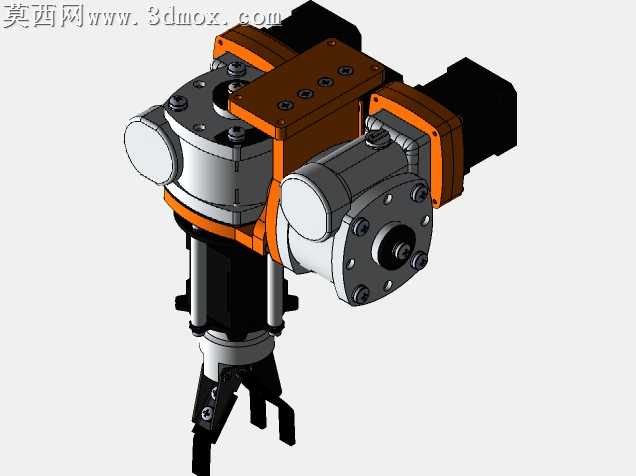

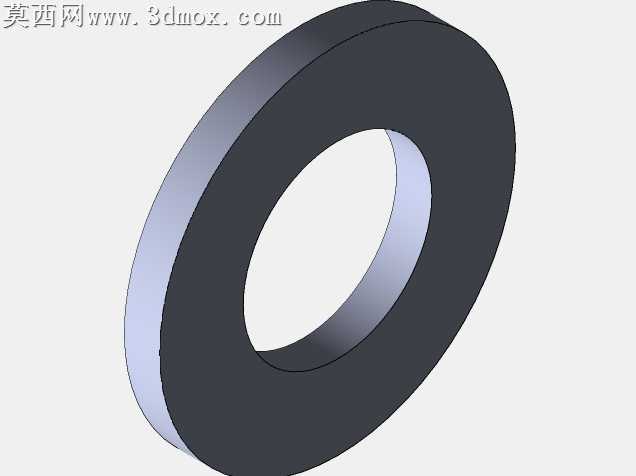

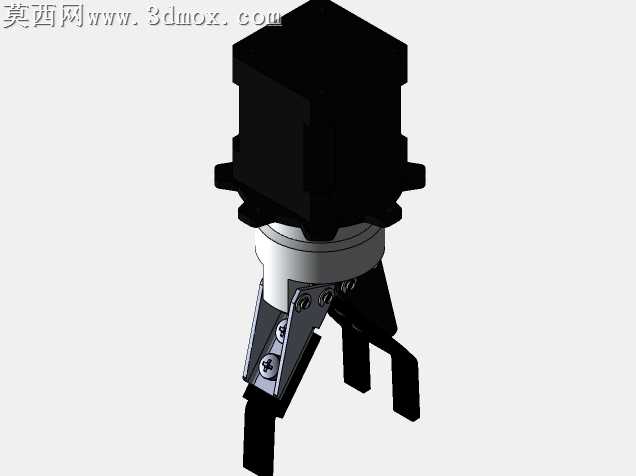

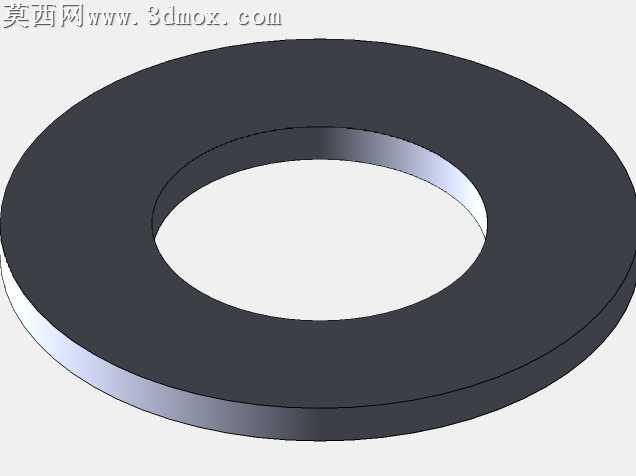

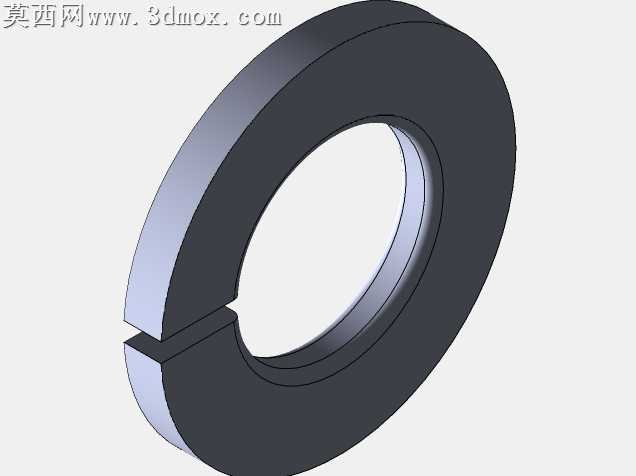

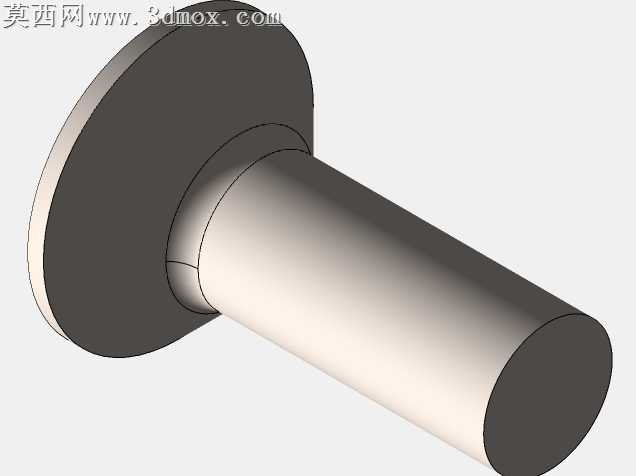

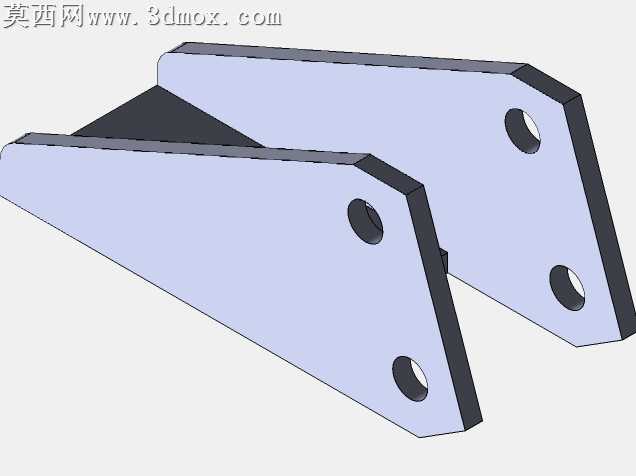

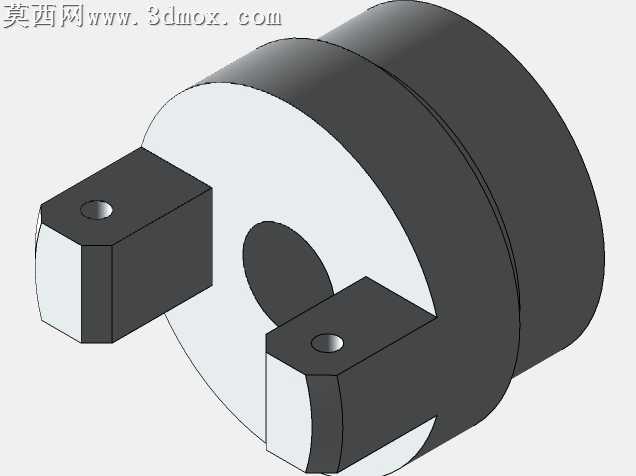

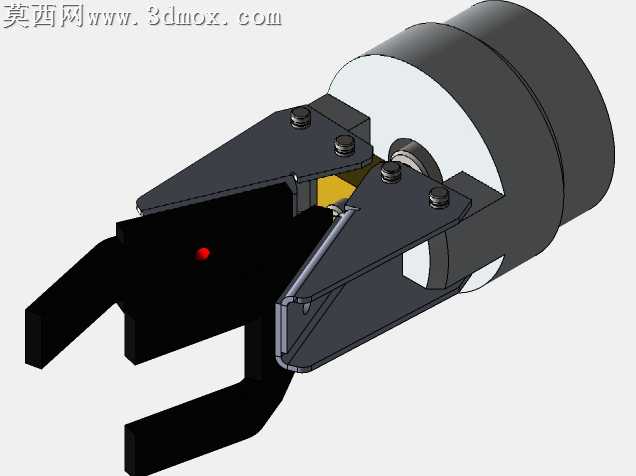

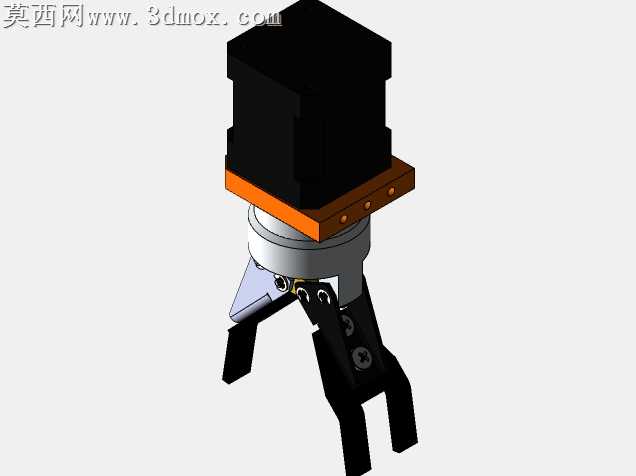

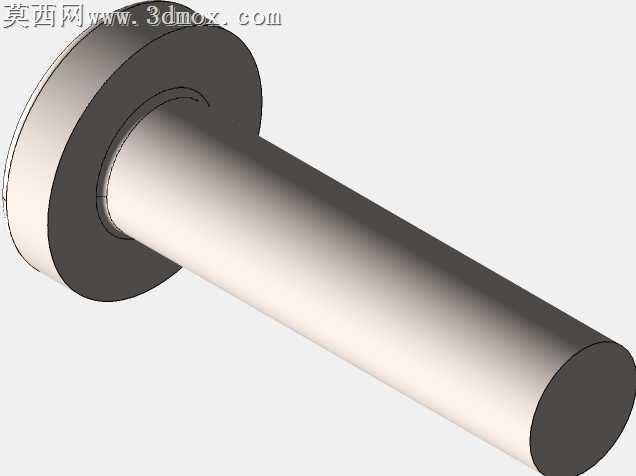

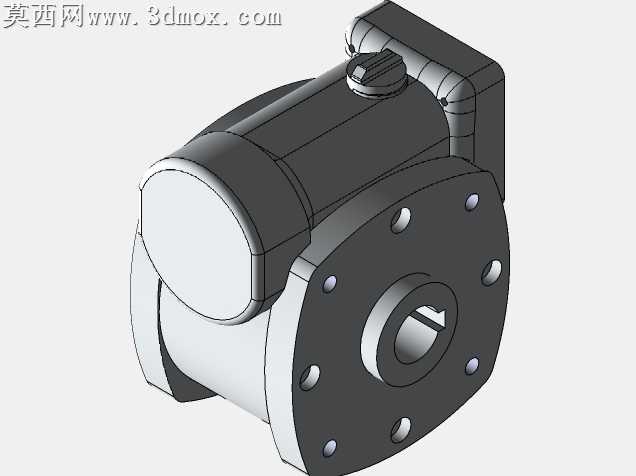

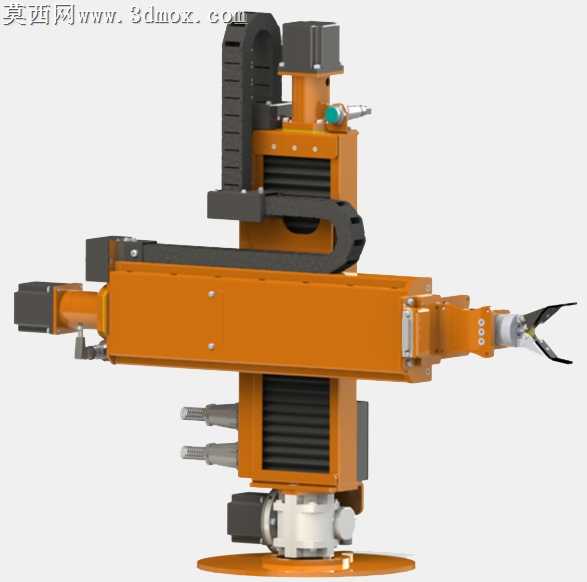

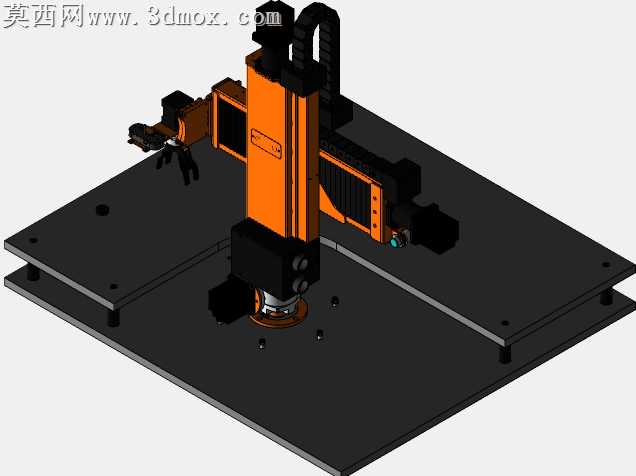

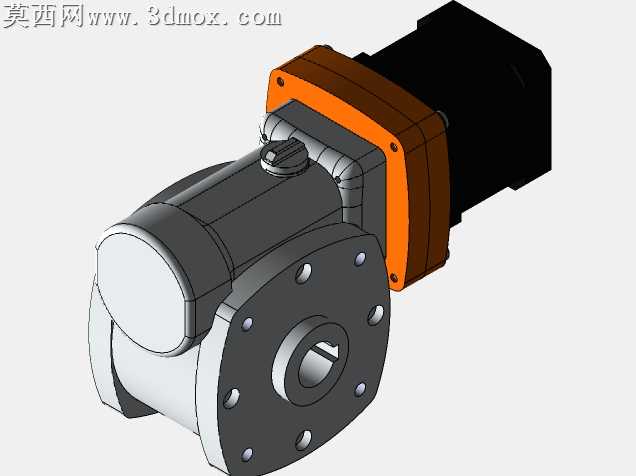

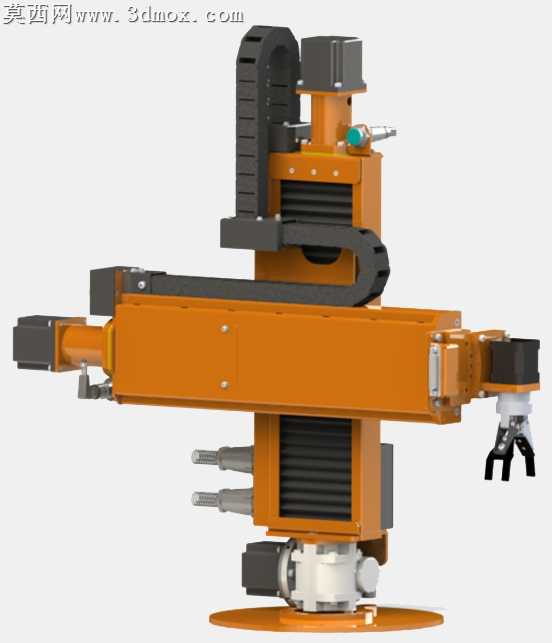

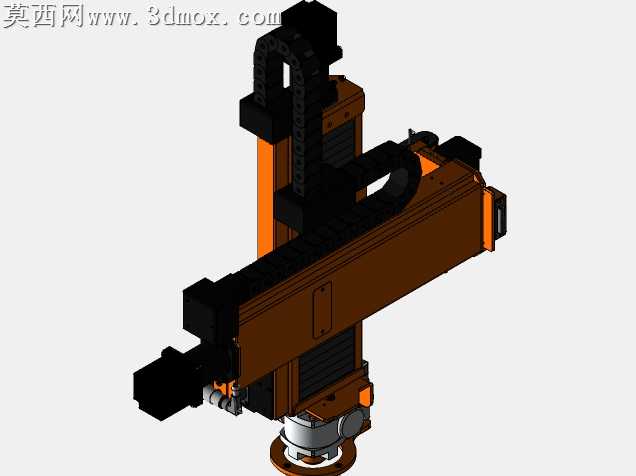

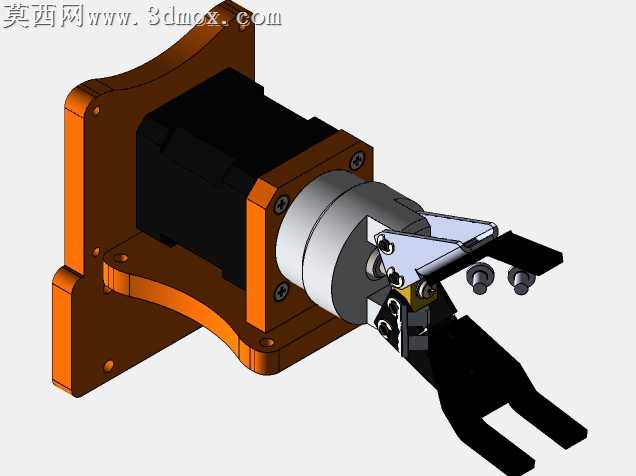

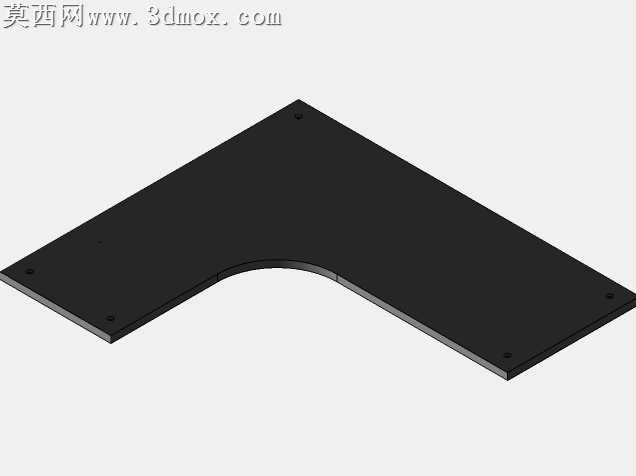

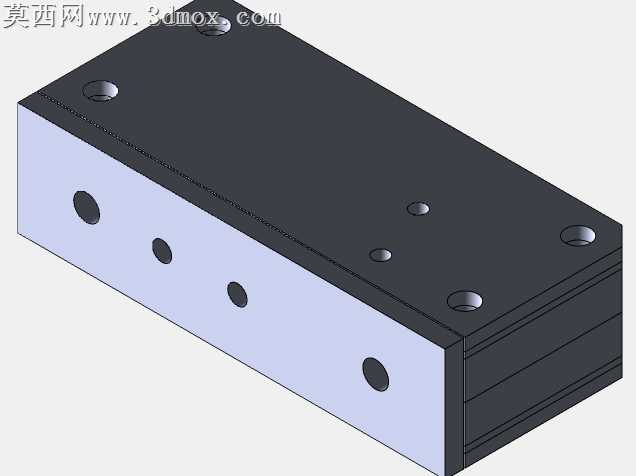

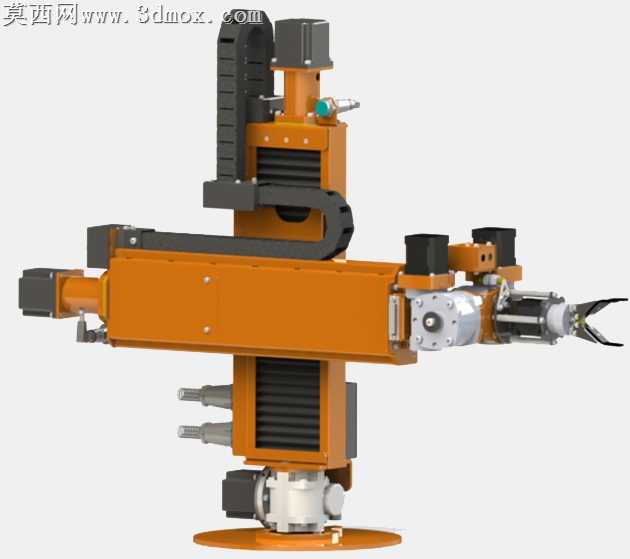

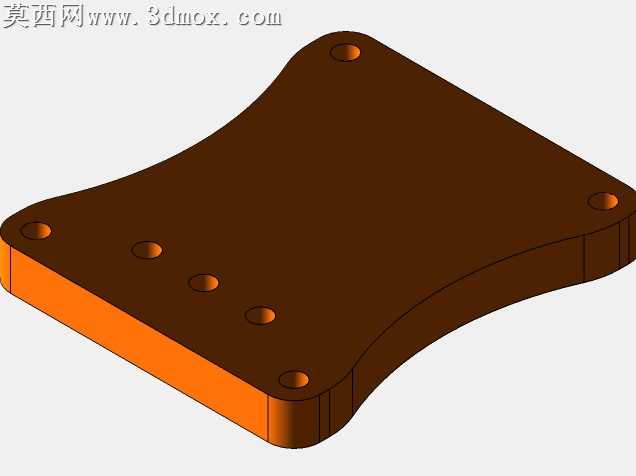

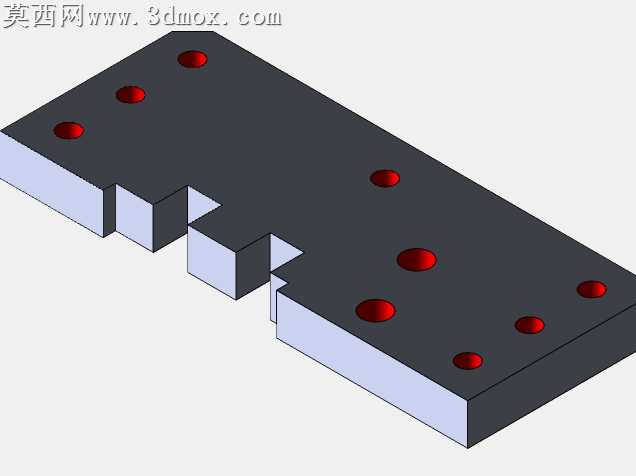

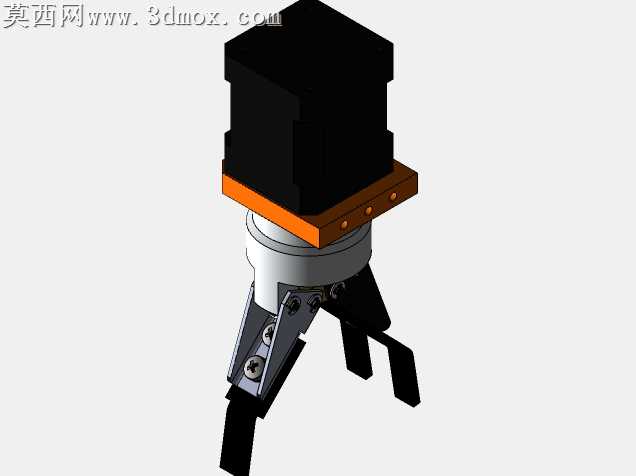

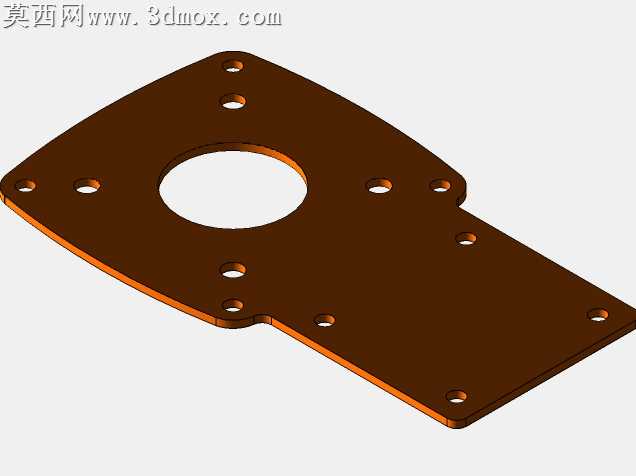

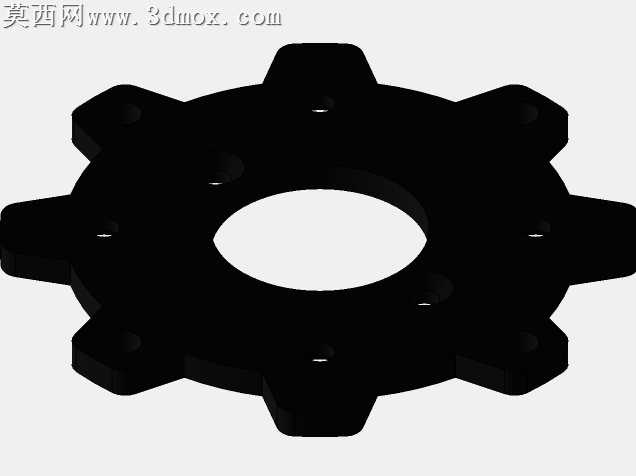

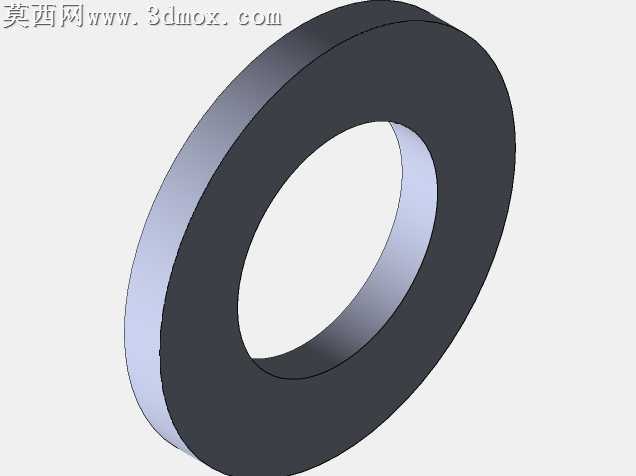

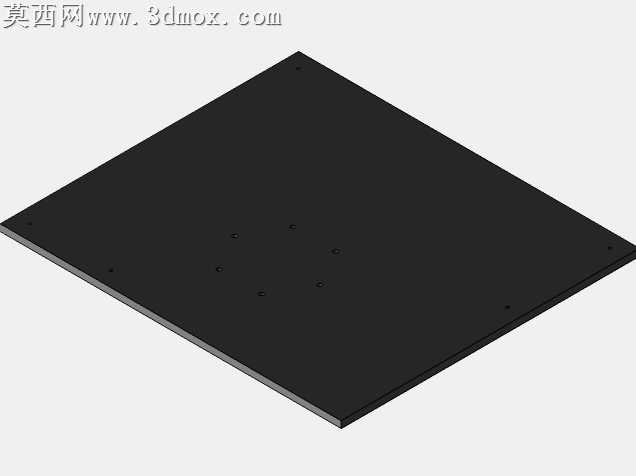

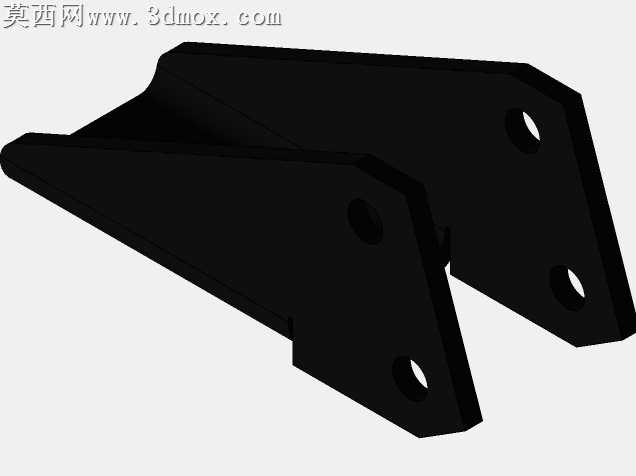

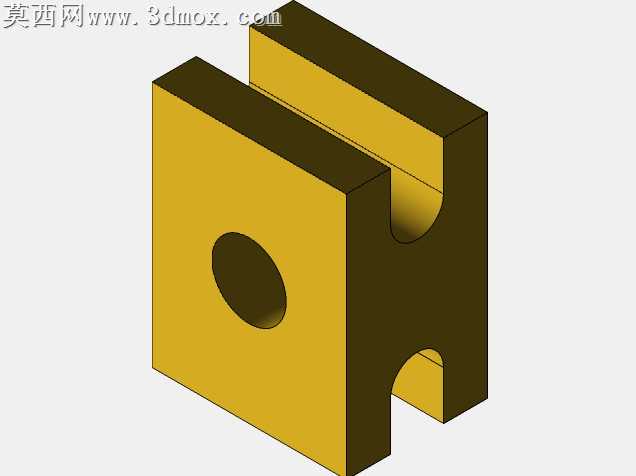

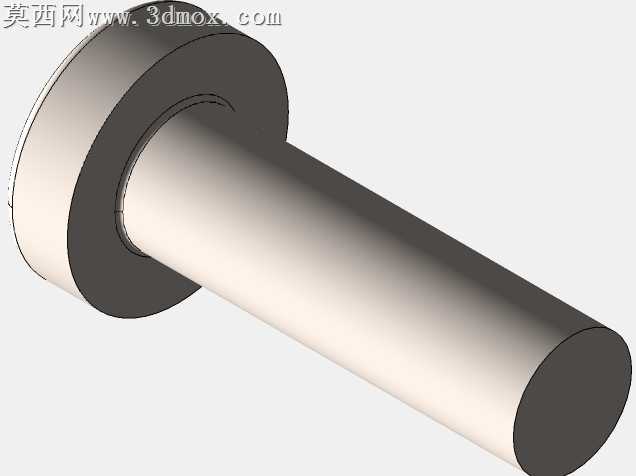

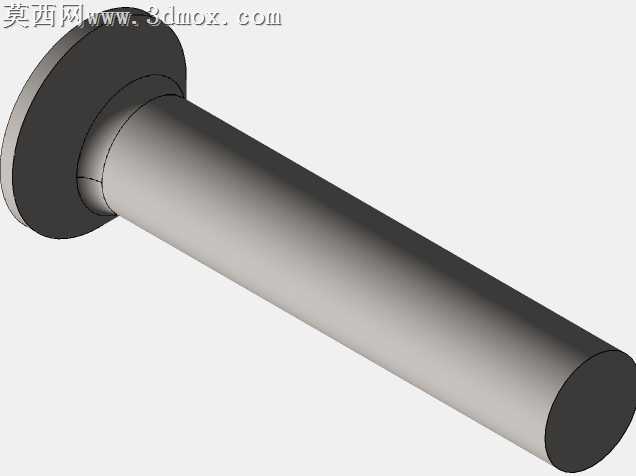

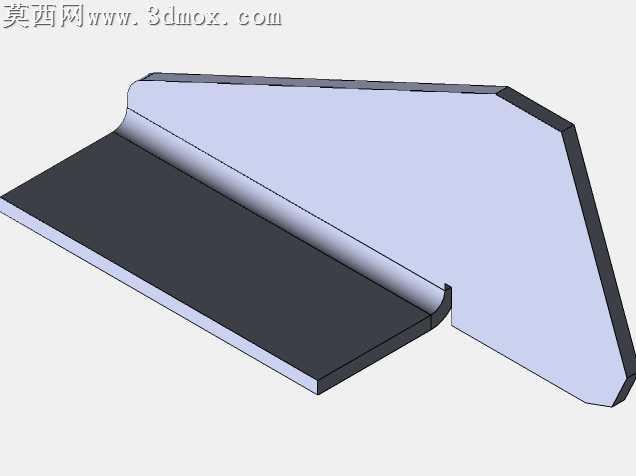

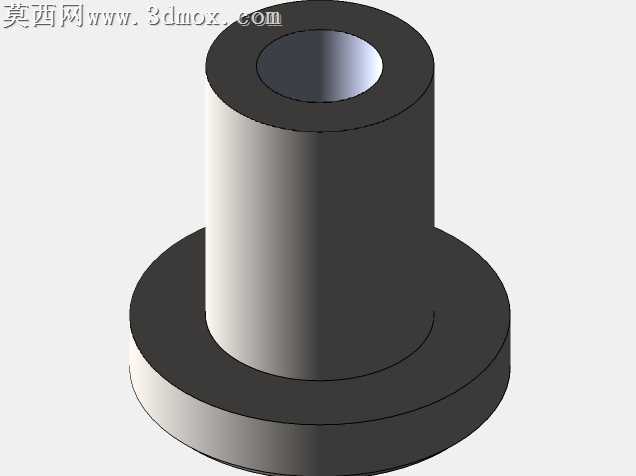

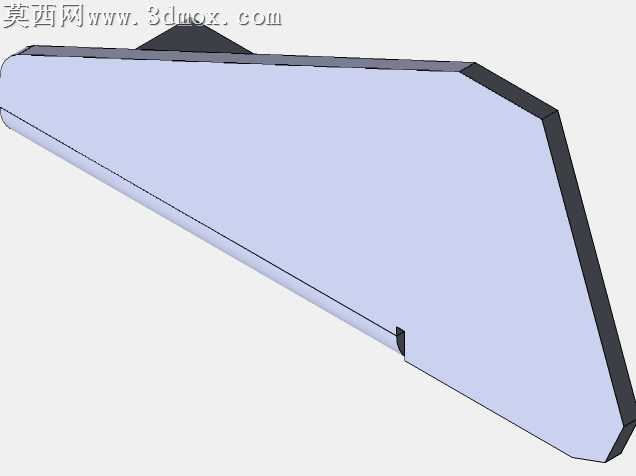

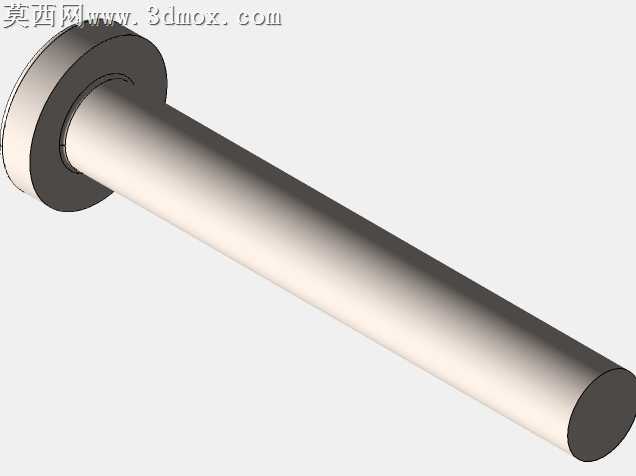

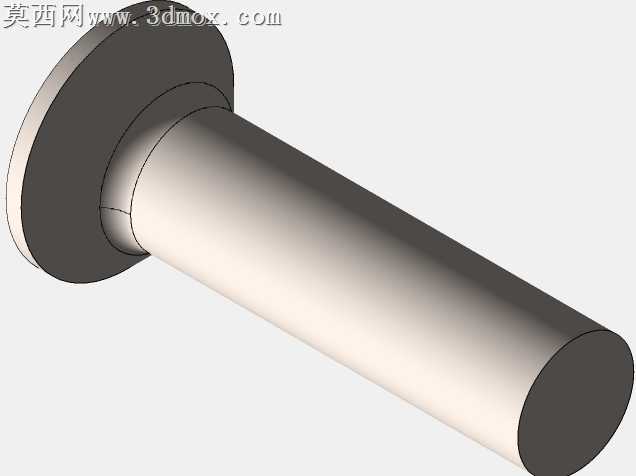

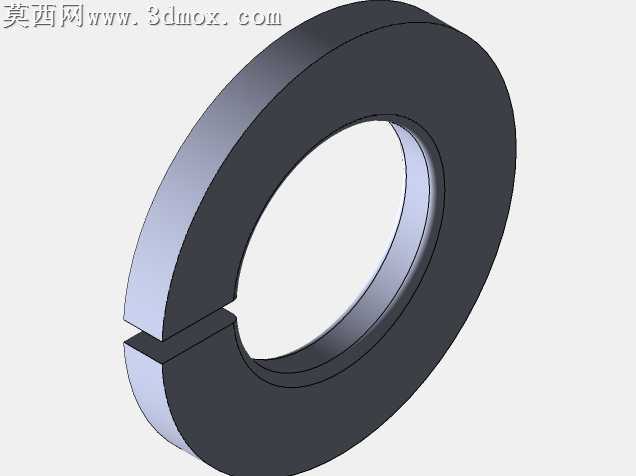

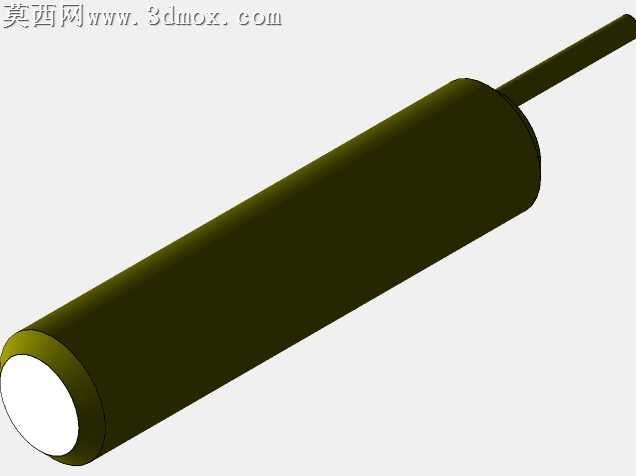

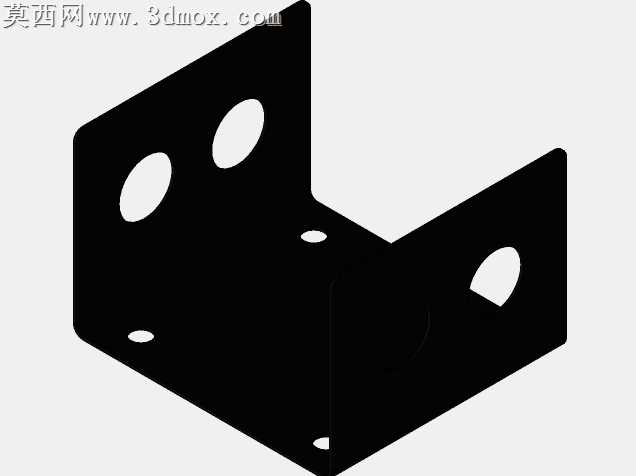

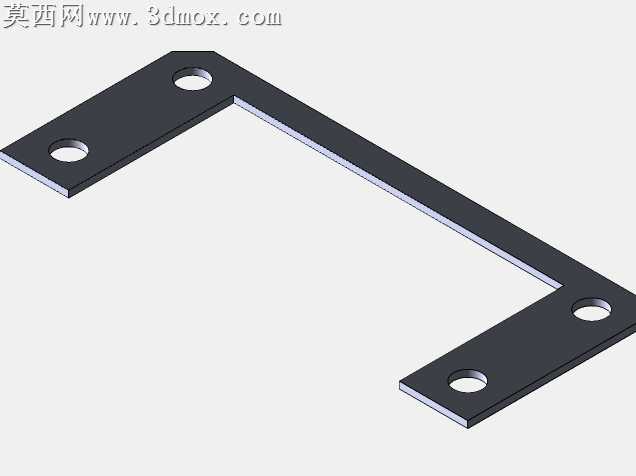

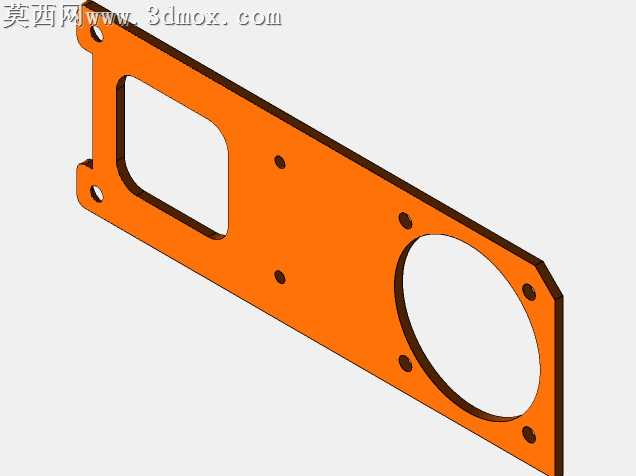

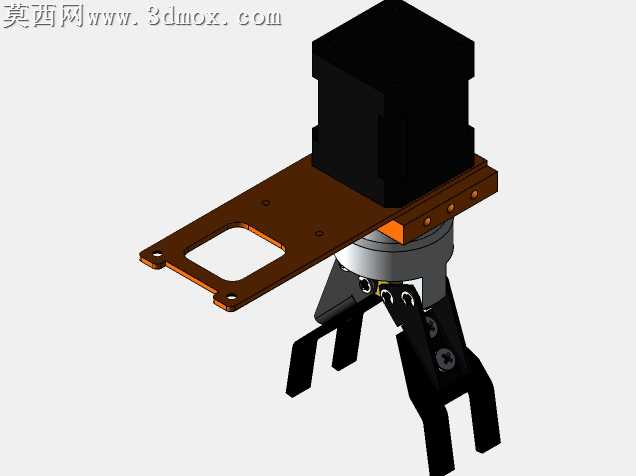

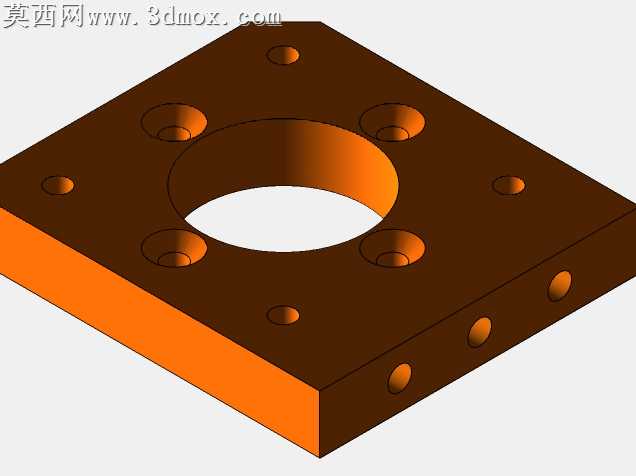

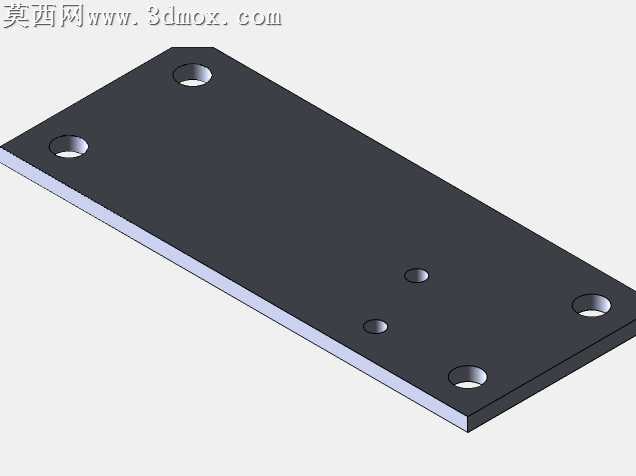

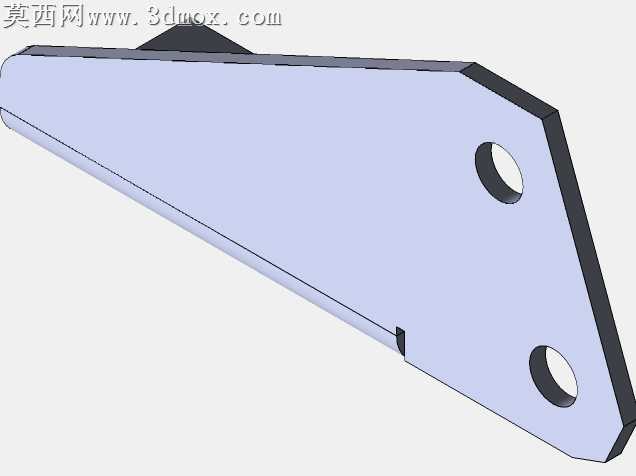

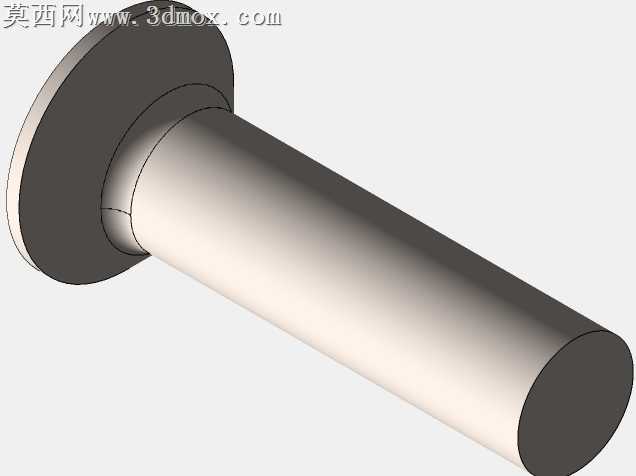

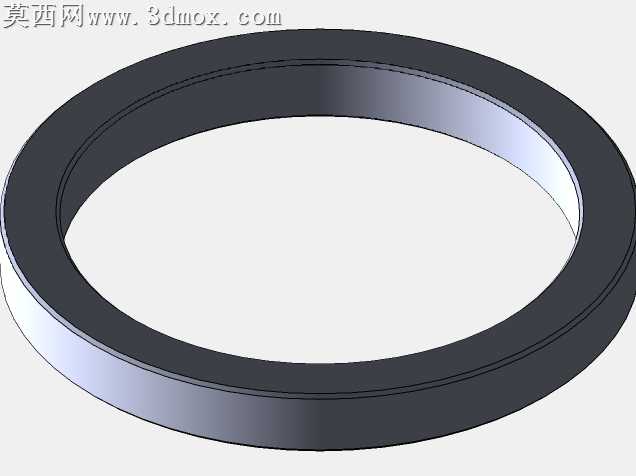

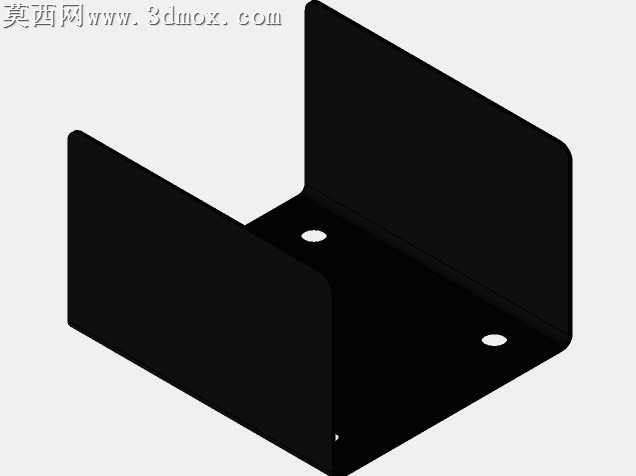

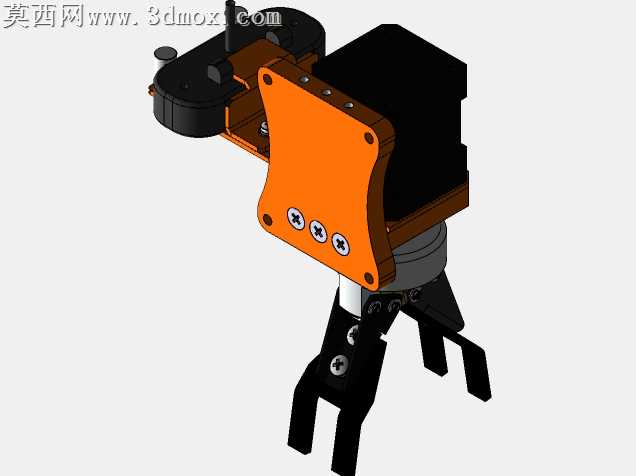

本作品为五轴构型工业机器人手臂的三维设计方案，建模阶段采用自底向上的装配设计思路，先逐一完成各核心零部件的参数化建模，再按照实际装配约束完成整体组装，全程严格遵循机械加工的公差配合标准，确保各运动部件的干涉检查零报错。模型完整还原了机器人手臂的全部运动关节，从底座回转关节、大臂俯仰关节、小臂摆动关节到末端腕部的两个旋转关节，每一处转轴的配合间隙、限位结构都做了精细化建模，可直接用于运动仿真验证工作行程范围。传动结构部分完整复现了设计方案中的步进电机安装位、HIWIN直线导轨装配槽、滚珠丝杠副的配合结构，同时将STM意大利蜗杆变速箱作为旋转模块的核心传动件做了1:1比例建模，变速箱内部的蜗杆、蜗轮啮合结构，轴承安装位、输入输出轴的连接结构都做了细节还原，能够清晰展示动力传递的完整路径。材质渲染阶段针对不同零部件做了差异化材质赋予：机身结构件采用哑光橙色工业烤漆材质，金属加工件采用拉丝不锈钢与阳极氧化铝材质，传动部件采用高碳钢金属质感，电子元器件采用哑光黑工程塑料材质，工作台场景搭配了蓝色洞洞板、零件收纳盒、防静电工作台面等车间常见元素，渲染输出的效果贴近真实车间调试场景，能够直观展示设备的实际尺寸比例与安装形态。设计思路上兼顾了3轴与5轴两种构型的拓展性，底座与大臂的连接结构预留了模块化安装接口，可根据使用需求快速切换关节配置，在保证运行速度与负载能力的前提下，尽可能简化了整体结构，减少不必要的冗余零件，提升设备运行可靠性的同时降低加工装配难度，模型可直接用于教学演示、方案汇报、结构优化参考等场景，所有零部件的建模都保留了完整的参数化特征，方便使用者根据自身需求修改尺寸参数，调整关节行程与负载能力适配不同的应用场景。
