轻型多用途封闭厢式拖车三维设计作品

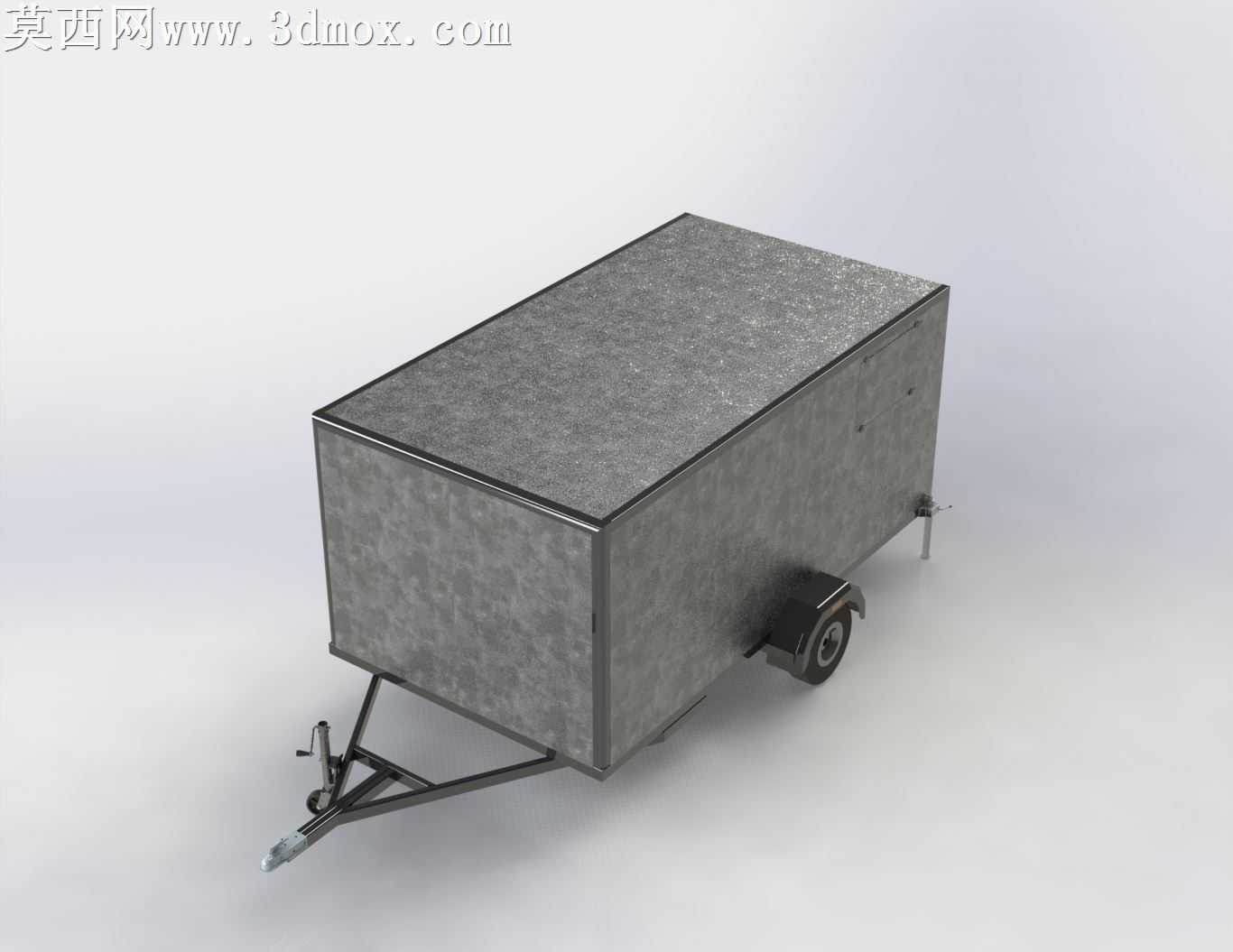

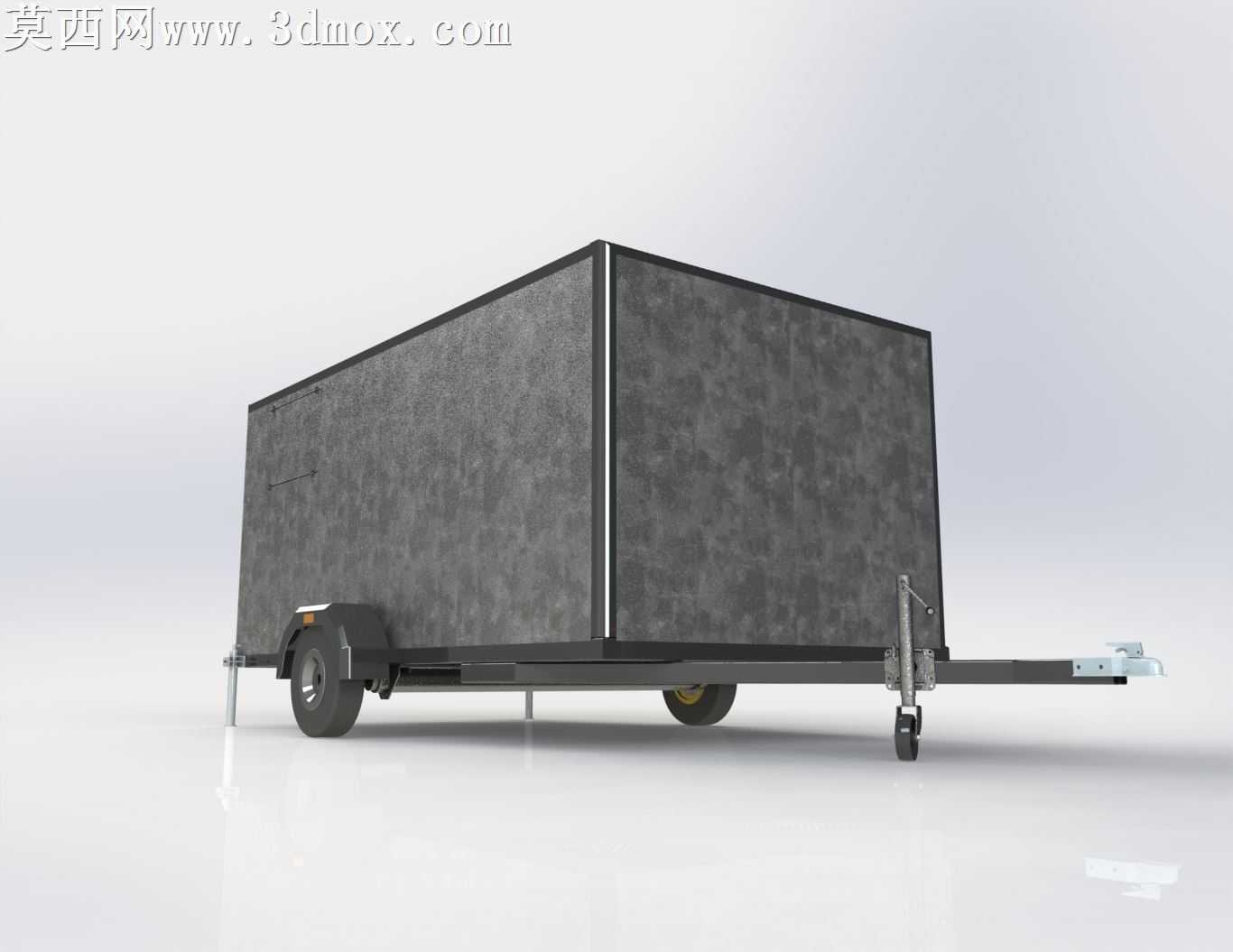

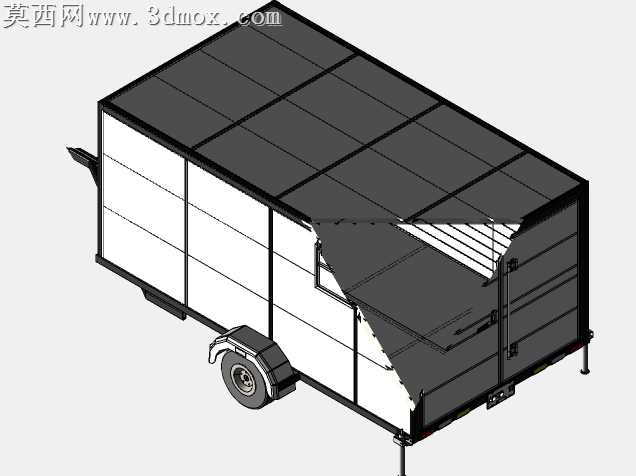

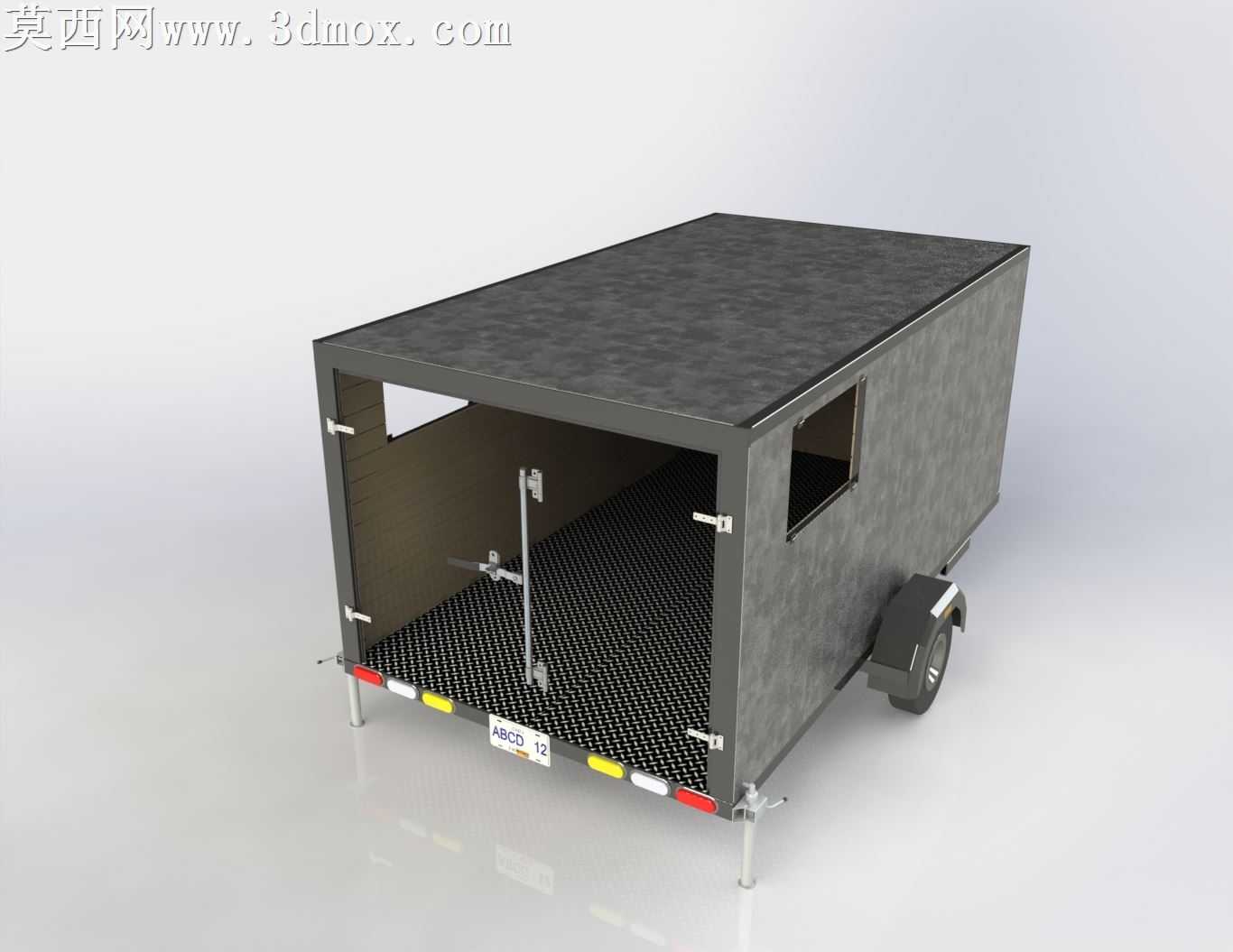

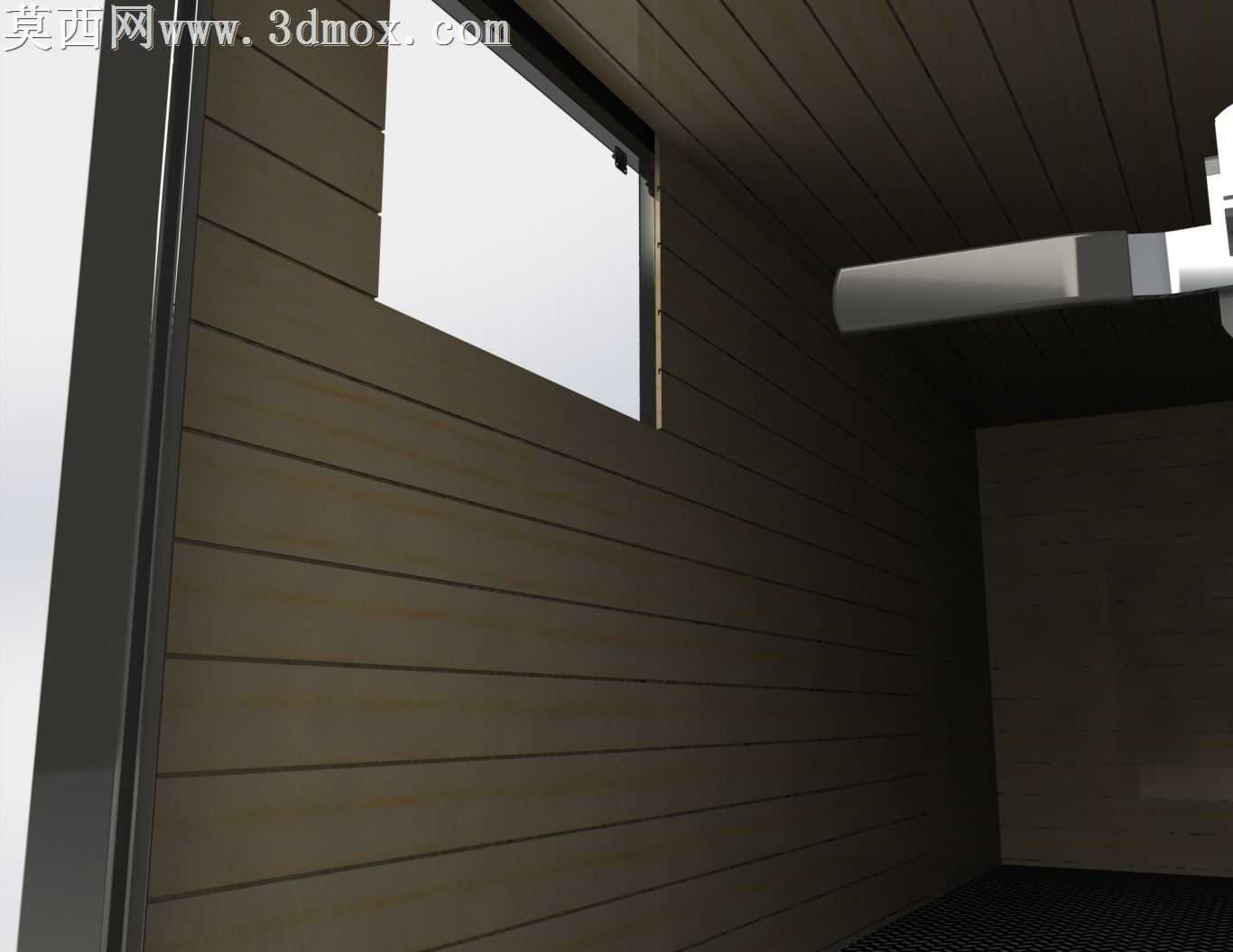

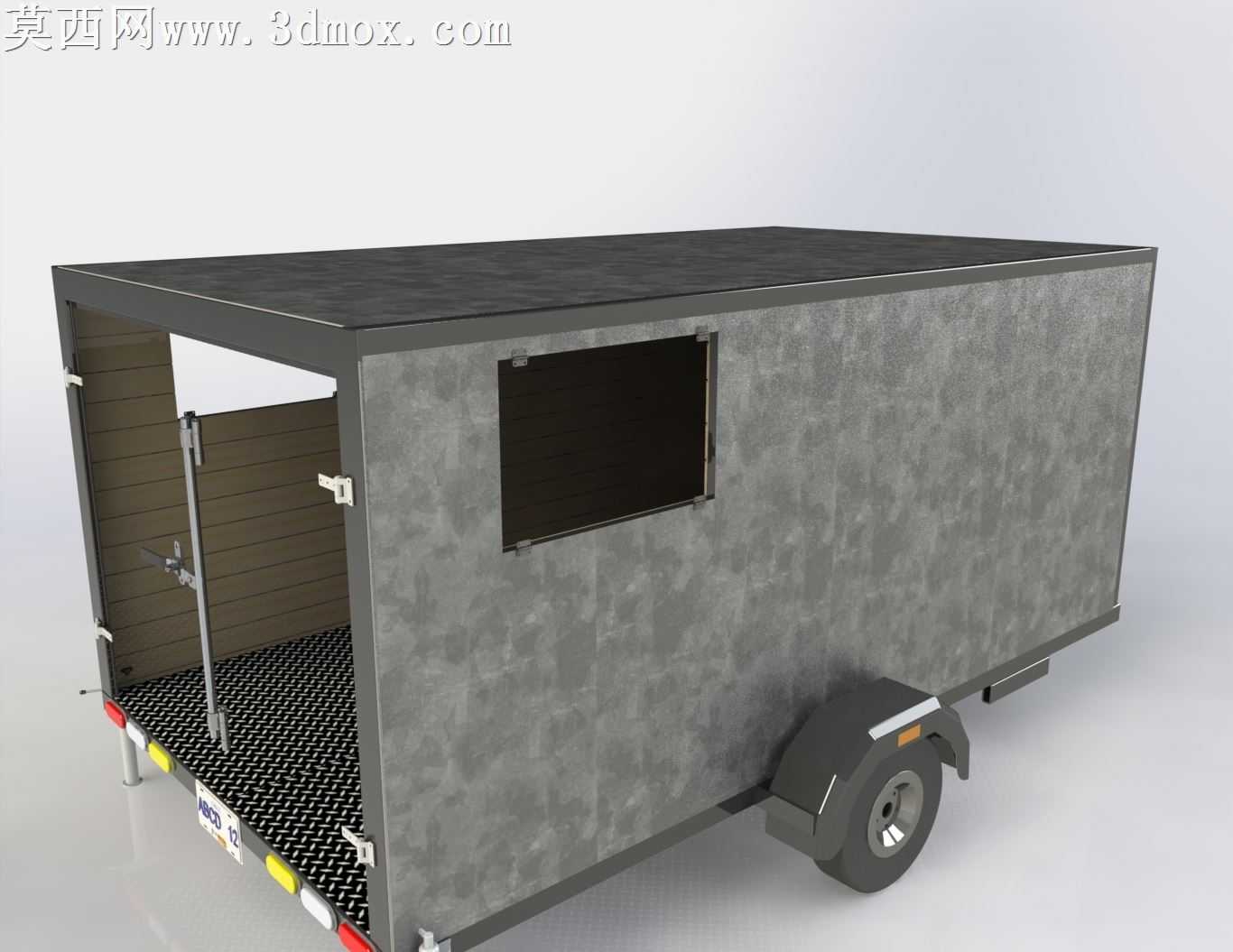

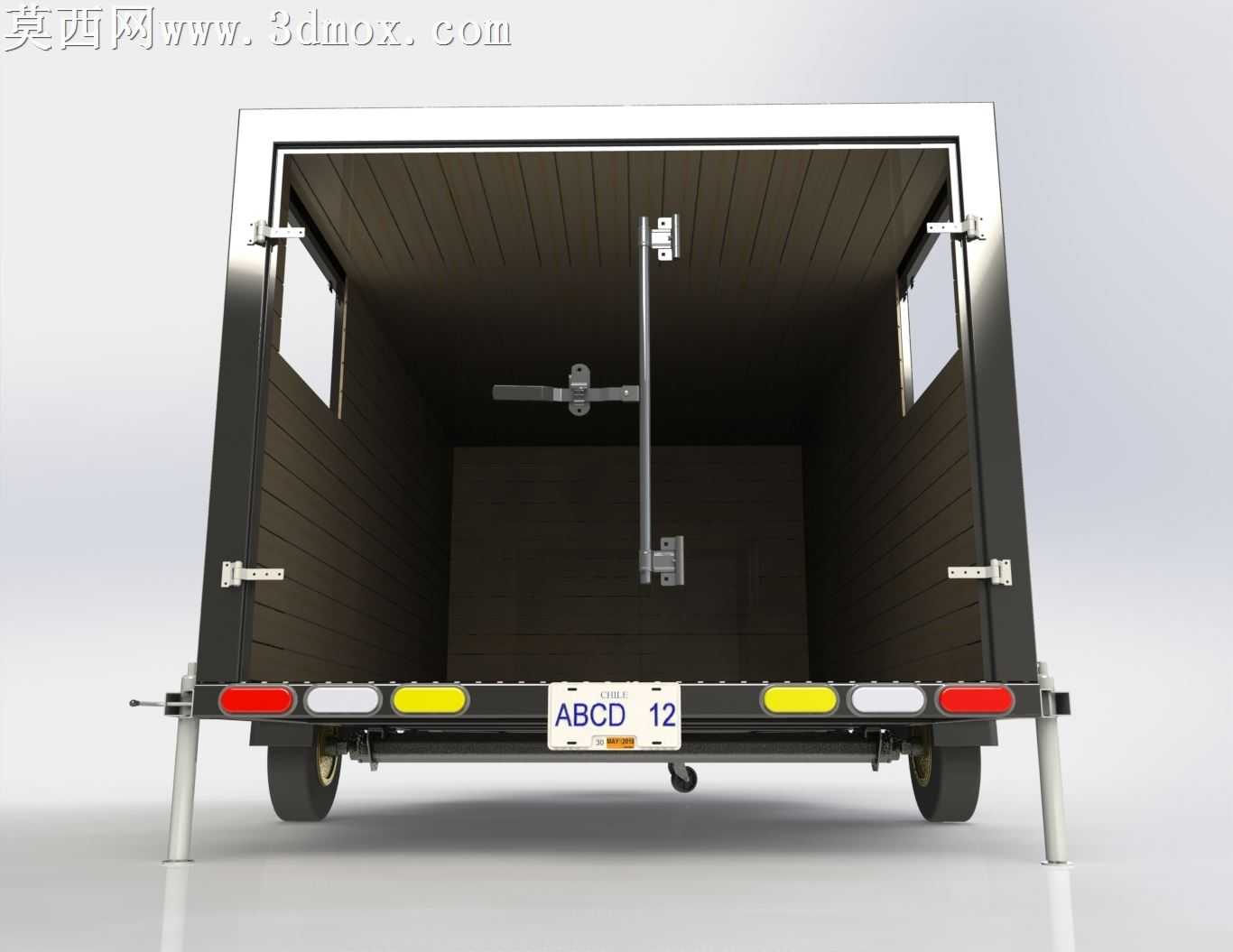

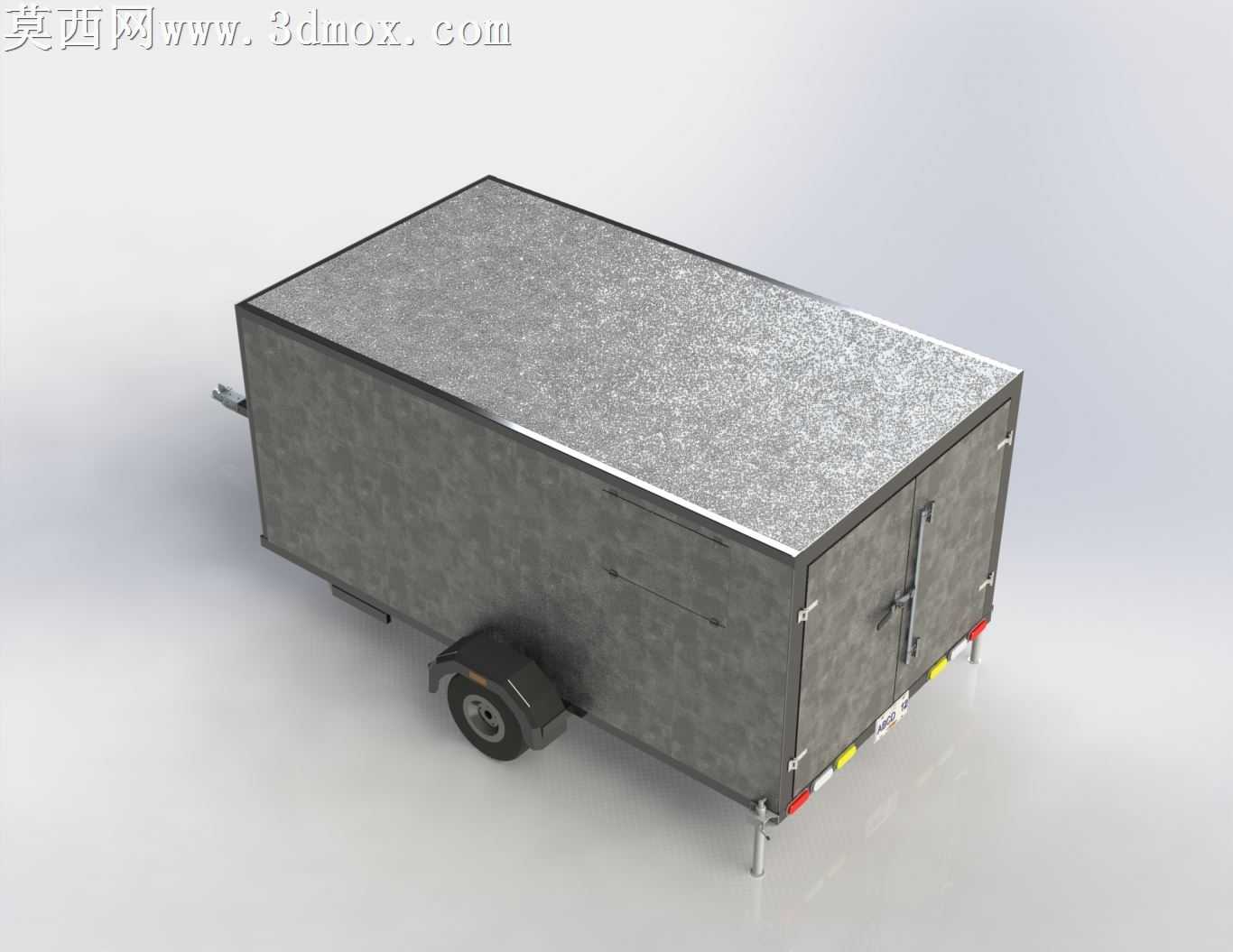

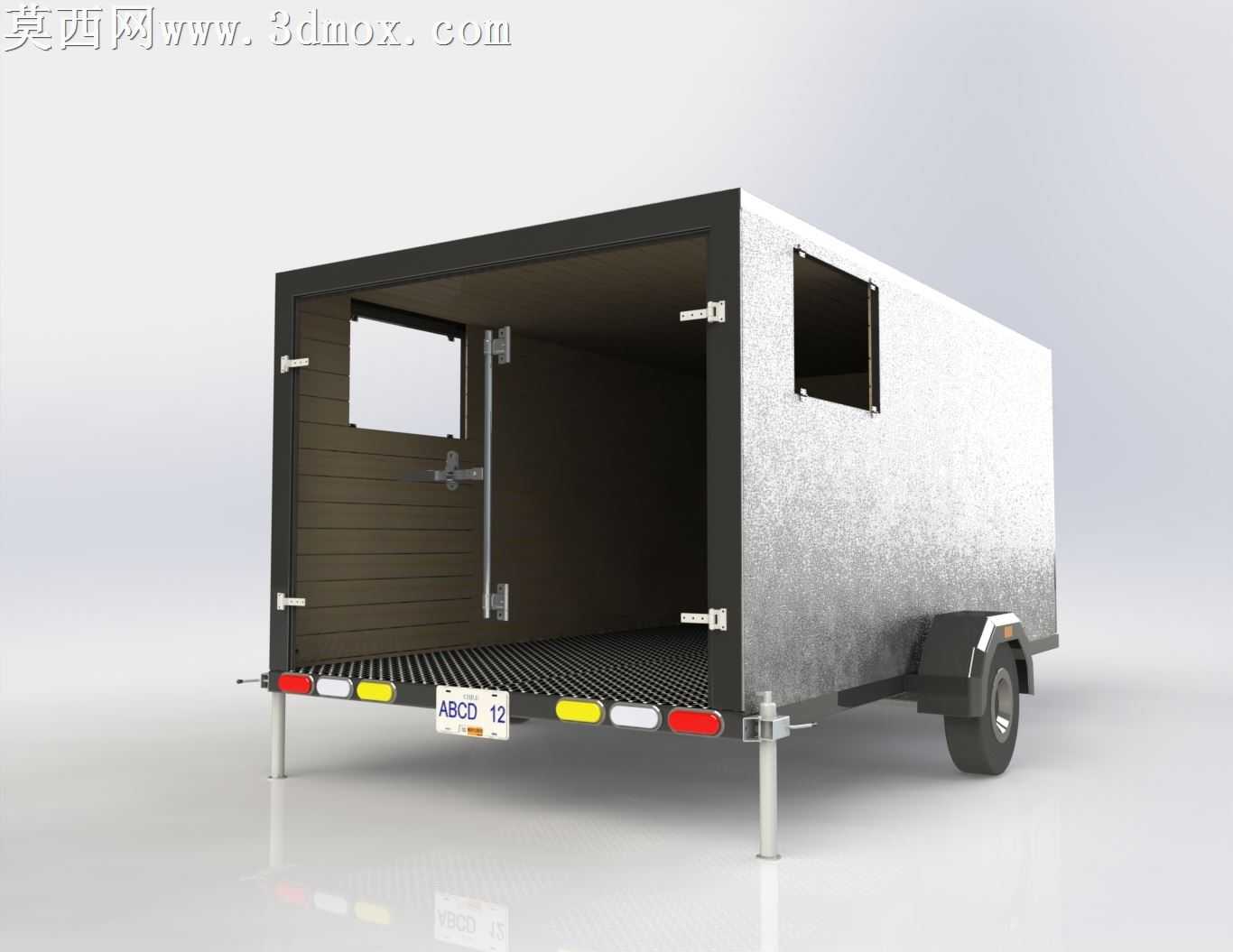

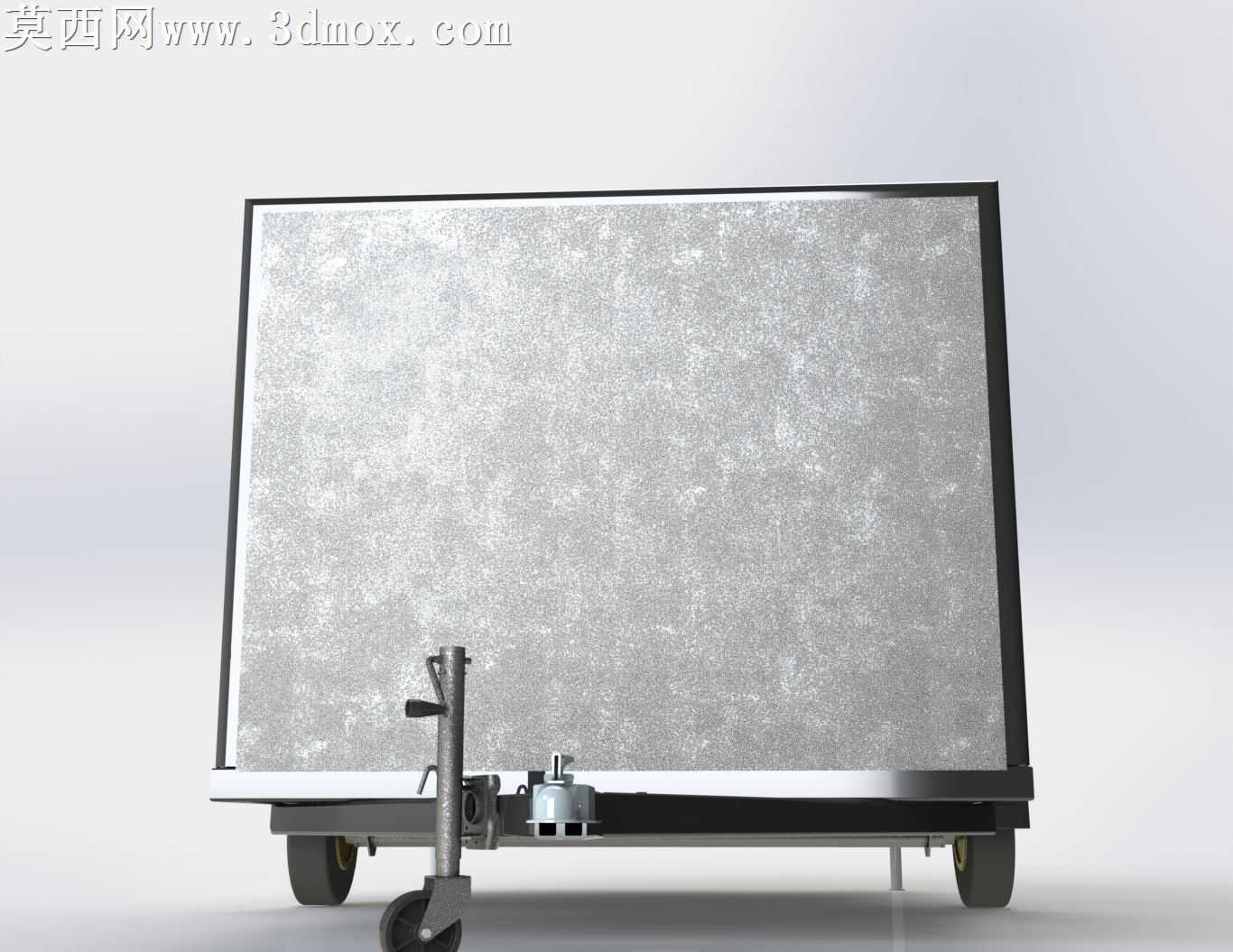

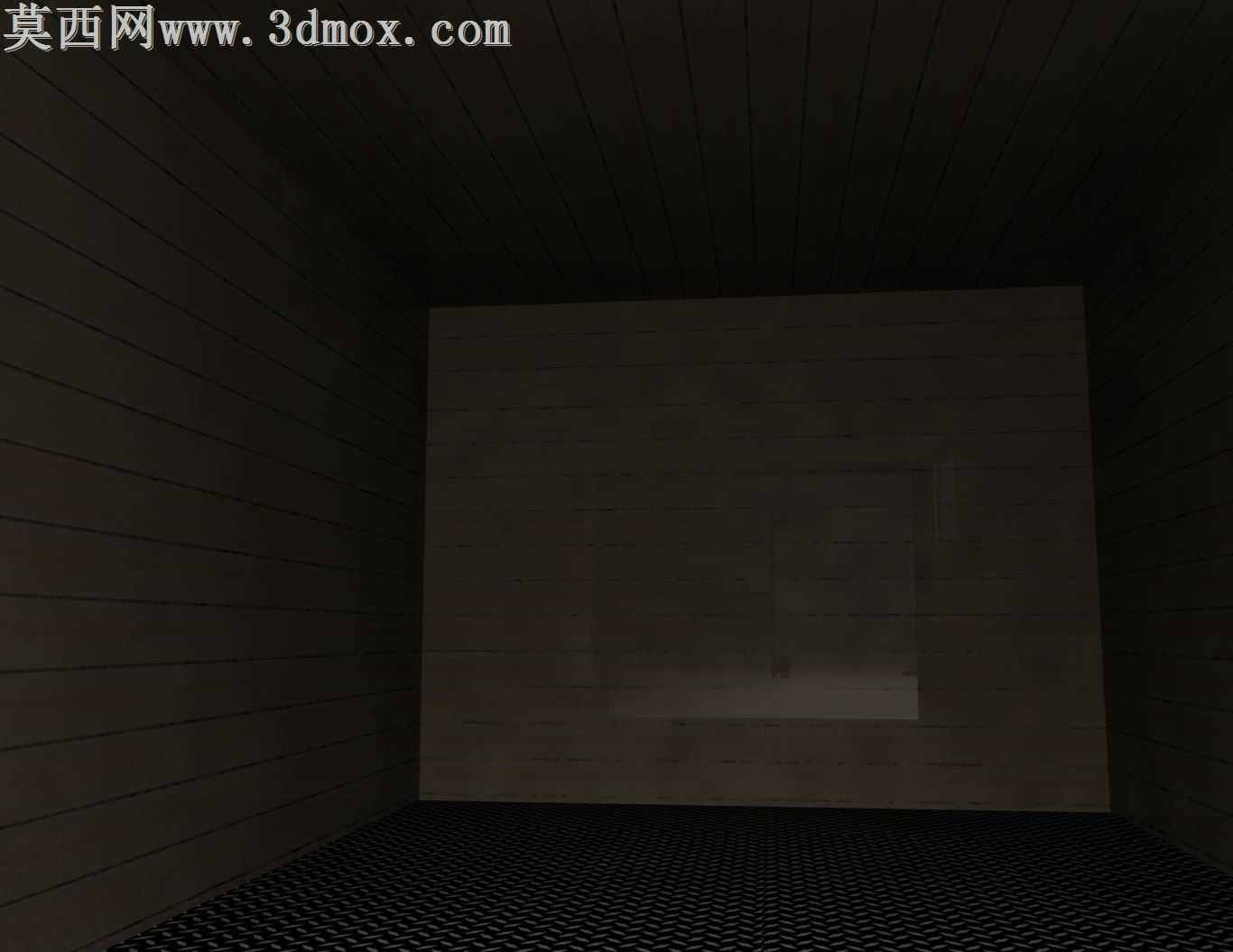

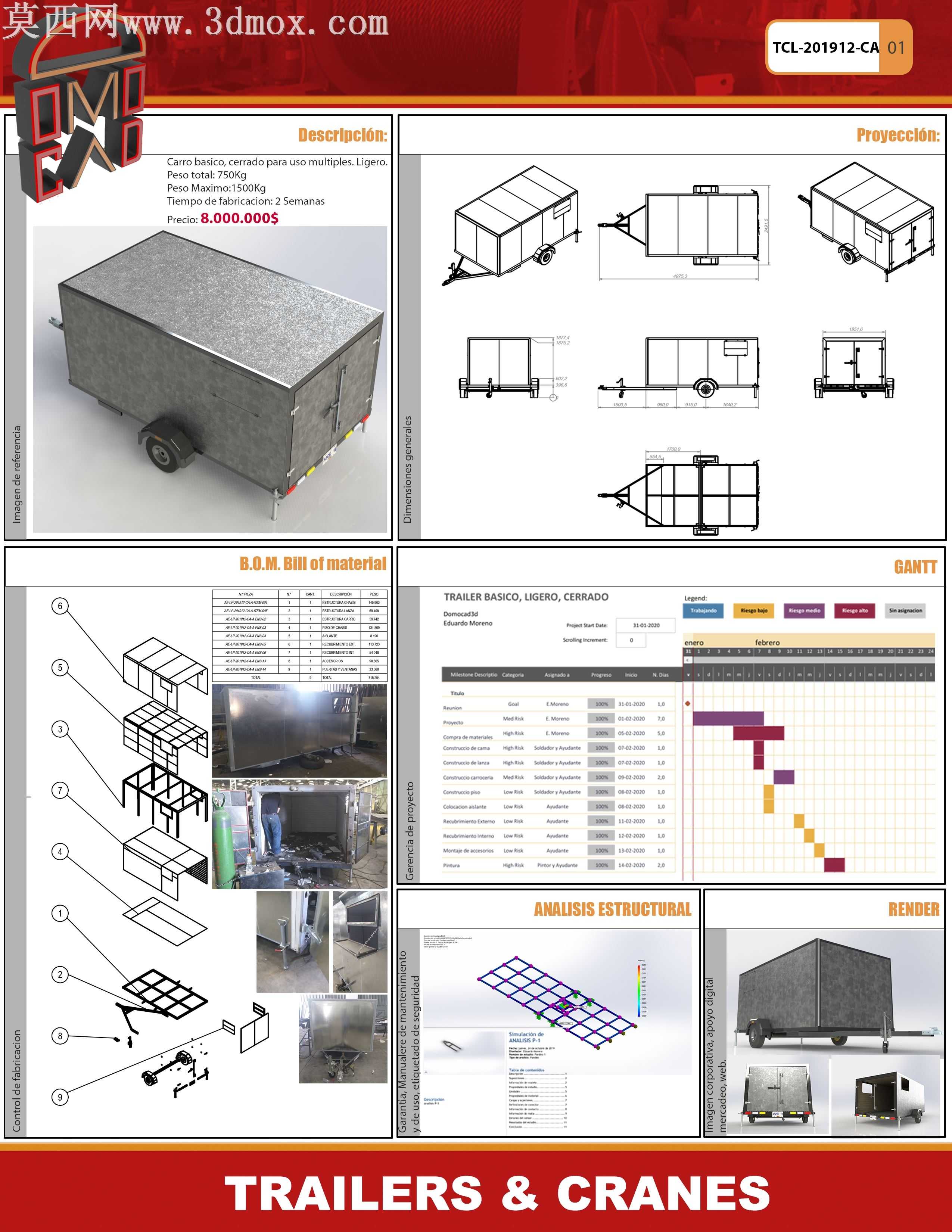

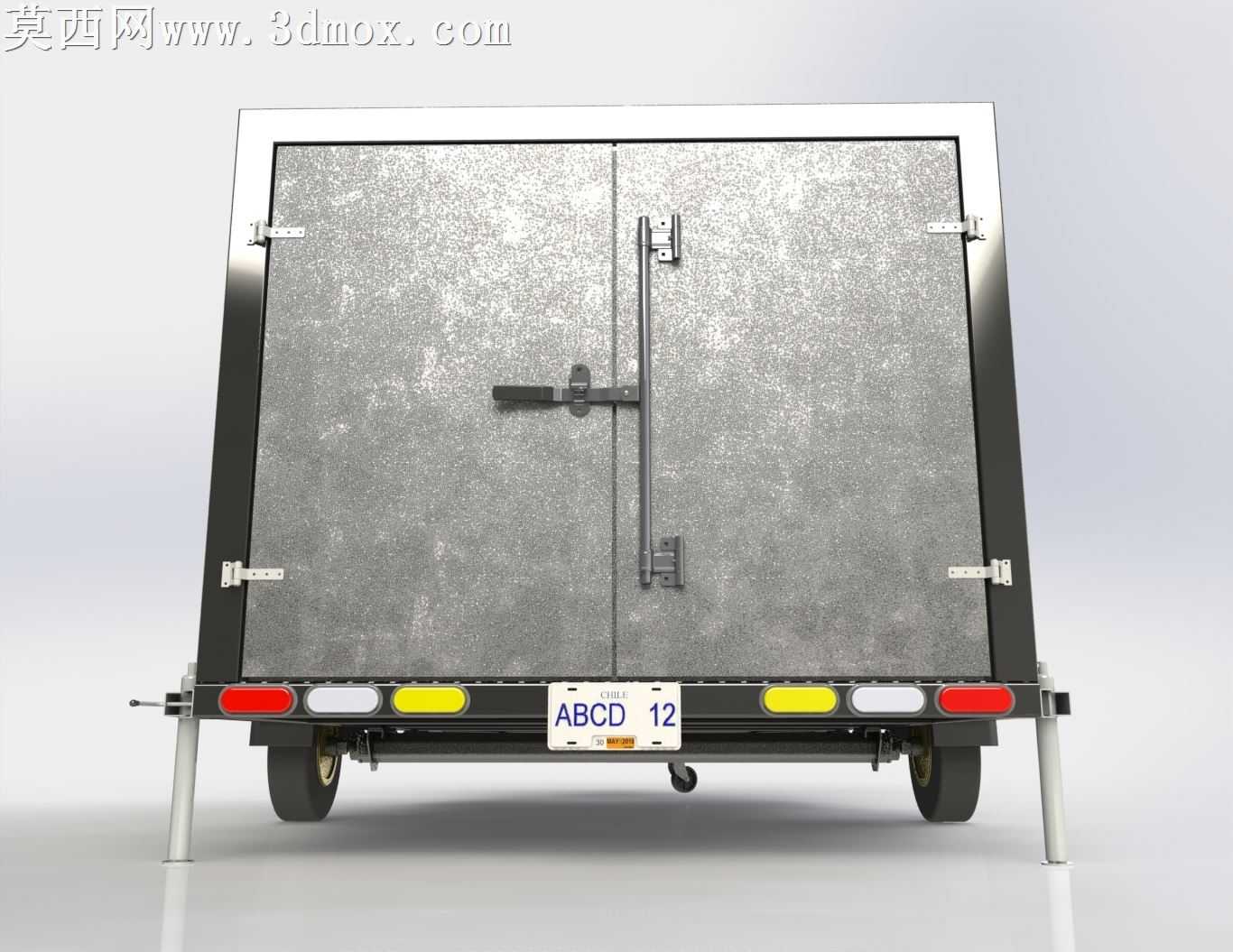

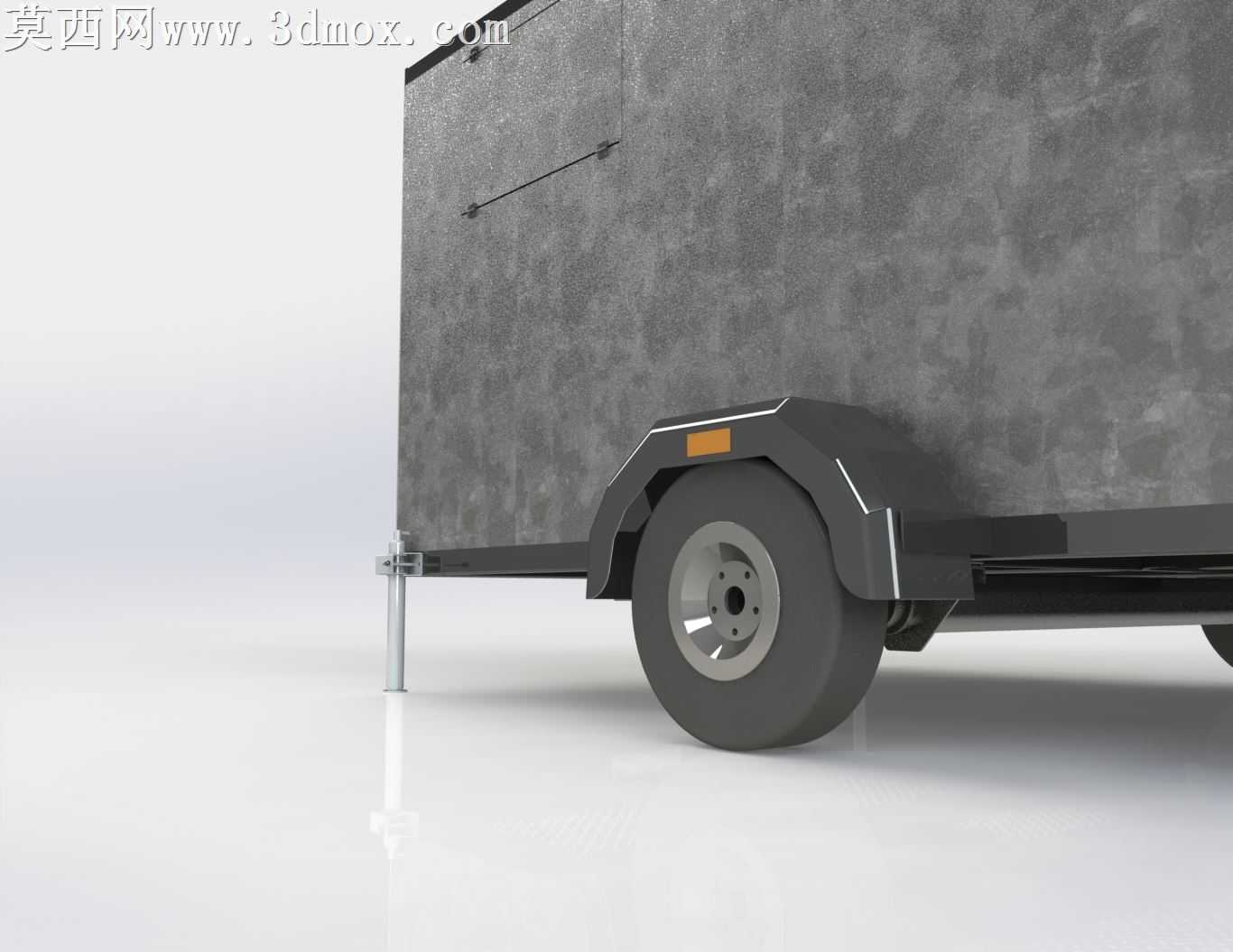

本作品为轻型多用途封闭厢式拖车的完整三维设计成果，建模阶段严格遵循实际拖车的生产制造逻辑，以等比例参数化建模方式完成全结构搭建。首先从拖车的底盘承载框架入手，按照型钢拼接的真实工艺逻辑，逐根搭建纵梁、横梁的支撑结构，精准还原底盘的受力排布逻辑，预留出轮轴安装位、牵引连接位的装配空间，确保各部件的装配公差符合实际机械加工的精度要求。厢体部分采用封闭厢式结构设计，建模时还原了厢板的拼接结构、门框的铰链安装位、尾部对开门的锁止结构，同时在厢体外侧标注了反光标识的安装位置，符合道路运输车辆的安全规范要求。行走系统部分完整还原了单轴轮组的结构，包含轮毂、轮胎、板簧悬挂、制动连接部件的细节，牵引部分则按照标准拖挂连接要求，设计了适配通用牵引装置的连接结构，可与多数具备拖挂能力的动力设备完成匹配。设计过程中同步完成了工程图的输出，包含整车的多视图投影、零部件爆炸视图、物料清单梳理，清晰标注了各部件的装配关系与尺寸参数，同时配套完成了生产进度甘特图、结构受力分析的相关内容，验证了底盘框架在额定载荷下的结构强度，确保设计方案具备实际生产落地的可行性。渲染阶段为模型赋予了真实的材质属性，金属框架部分赋予哑光钢材材质，厢体外板赋予磨砂金属漆面材质，轮胎赋予黑色橡胶材质，反光标识赋予高反光的警示材质，通过光影调整还原了金属材质的质感与橡胶部件的哑光特性，整体渲染效果贴近真实成品的视觉表现。该设计定位为轻型多用途拖运设备，可适配小型货物转运、设备短途拖运等多种使用场景，整体结构轻量化的同时保证了承载强度，厢体的封闭设计可有效保护运输货物不受天气影响，兼顾了实用性与生产制造成本的平衡，所有结构均按照可实际加工的标准设计，可直接用于生产参考或改装设计的基础模型使用。
