移动式手动液压起重顶升装置设计

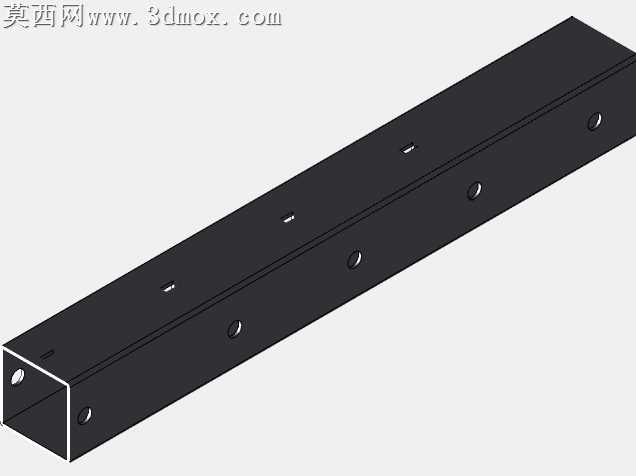

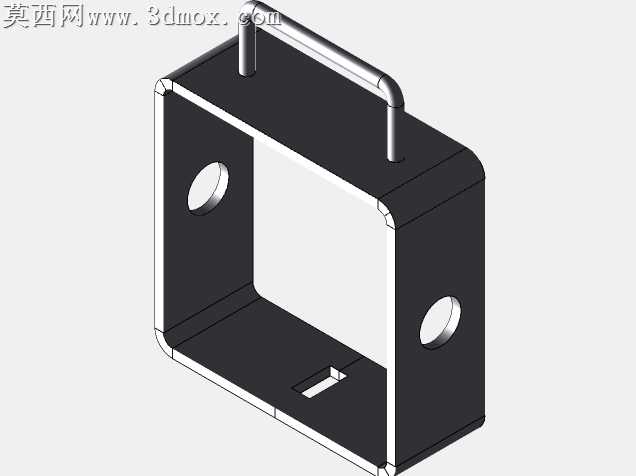

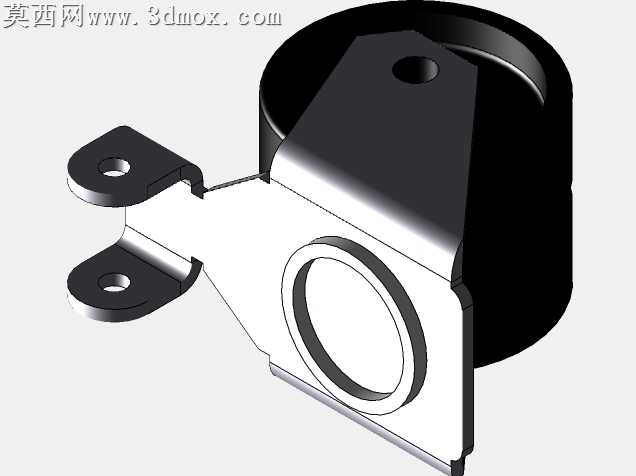

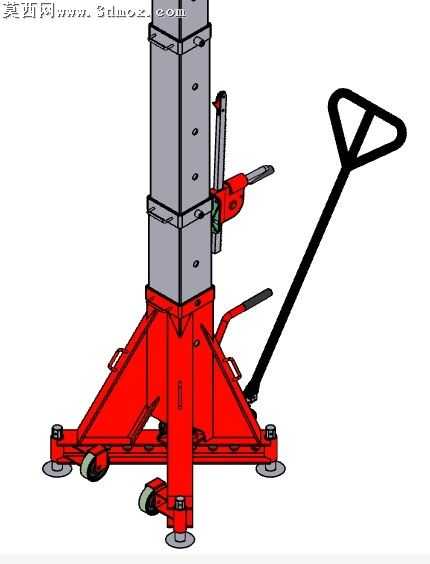

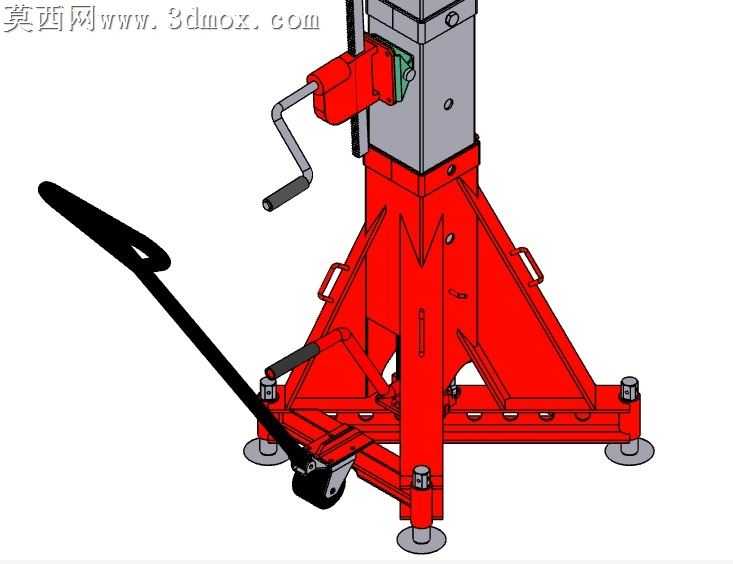

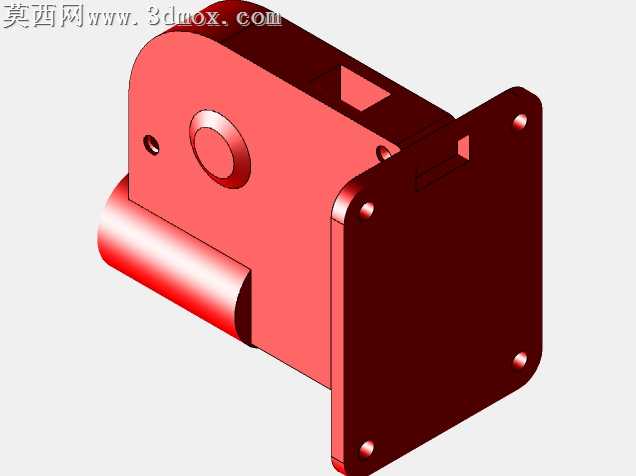

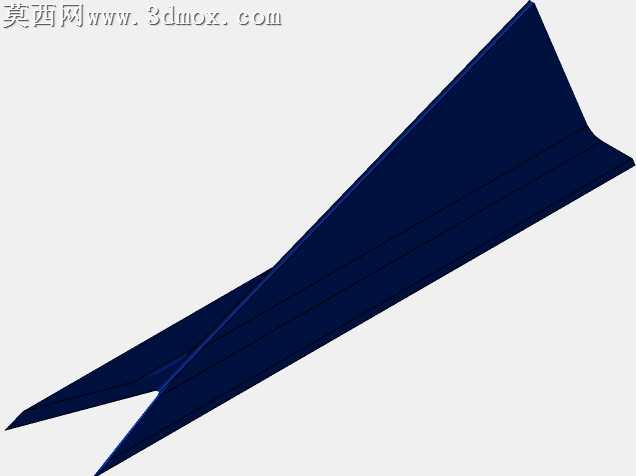

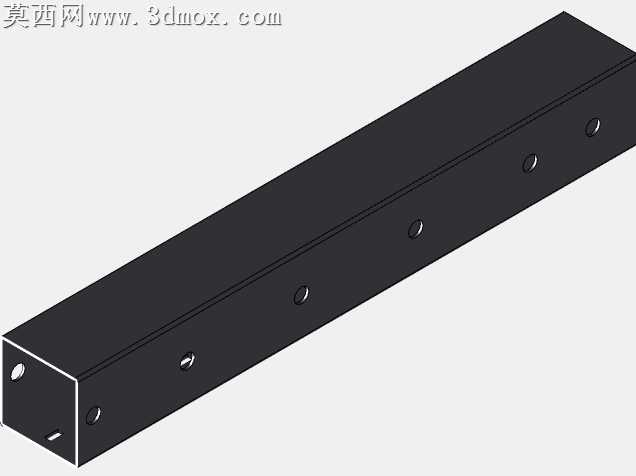

本作品为移动式手动液压起重顶升装置的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对装置的每一处结构都进行了精细化还原。整体建模采用自底向上的装配逻辑，首先完成底部支撑三角架的零件建模：三脚架采用高强度型钢焊接结构的等效建模，三个支脚末端分别设置可调支撑垫与万向脚轮，可调支撑垫通过螺纹结构实现高度微调，建模时还原了螺纹的旋合行程与防滑底垫的接触结构，万向脚轮则还原了轮架、滚轮、刹车拨片的完整结构，保证装置移动与固定状态的切换逻辑清晰。中部多级伸缩立柱采用方管套接结构建模，每一级立柱的配合面都预留了合理的滑动间隙，还原了立柱上的定位销孔、加强箍的焊接固定结构，保证多级顶升过程的结构稳定性。手动液压驱动部分的建模还原了液压泵体、压动操作杆、卸压拨杆的完整结构，操作杆采用符合人体工程学的弯折角度设计，泵体与立柱的连接法兰、密封结构都做了细节呈现，液压管路的走向也按照实际装配逻辑排布，还原了手动压动驱动立柱逐级顶升、卸压回落的动作逻辑。顶部的三角型拖拽手柄采用圆管弯折建模，还原了手柄与底座的铰接结构，方便作业人员拖拽移动装置。渲染阶段采用写实材质方案：底部三脚架与液压操作部件赋予高饱和度红色金属漆材质，还原工业起重设备的警示色设计，表面添加细微的颗粒质感模拟漆面的磨砂效果；伸缩立柱赋予银灰色金属材质，添加轻微的拉丝纹理模拟钢材表面的加工痕迹；脚轮的滚轮部分赋予黑色橡胶材质，调整粗糙度参数还原橡胶的哑光质感，支撑垫的防滑底面赋予深色橡胶材质，手柄部分赋予黑色喷塑金属材质。场景布光采用三点布光法，主光源从侧上方照射，突出装置的结构轮廓与金属材质的反光特性，辅光源补全暗部细节，避免结构阴影过深遮挡细节，顶光模拟车间顶部照明效果，添加柔和的环境反射让金属材质的表现更具真实感。设计过程中充分考虑了手动起重作业的实际需求：三角支撑结构保证作业时的支撑稳定性，脚轮与可调支脚的组合兼顾移动灵活性与作业时的固定可靠性，多级伸缩立柱在收缩状态下体积紧凑，顶升后可达到较高的作业高度，手动液压驱动无需外接动力源，适配无供电的野外或车间临时起重作业场景，卸压杆的位置设置在操作杆旁，方便作业人员单手完成顶升与回落的操作切换，整体结构无冗余设计，所有部件都服务于起重顶升的核心功能，符合手动起重设备的安全设计规范。
