带蜗轮蜗杆减速结构的步进电机三维设计

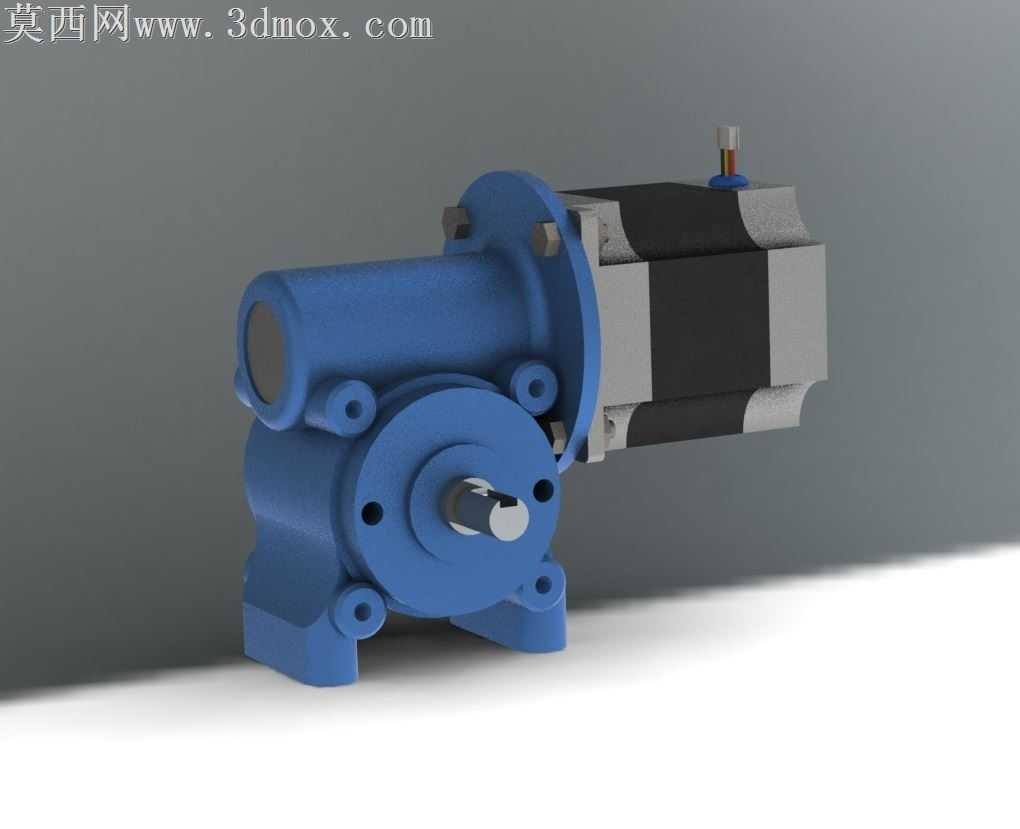

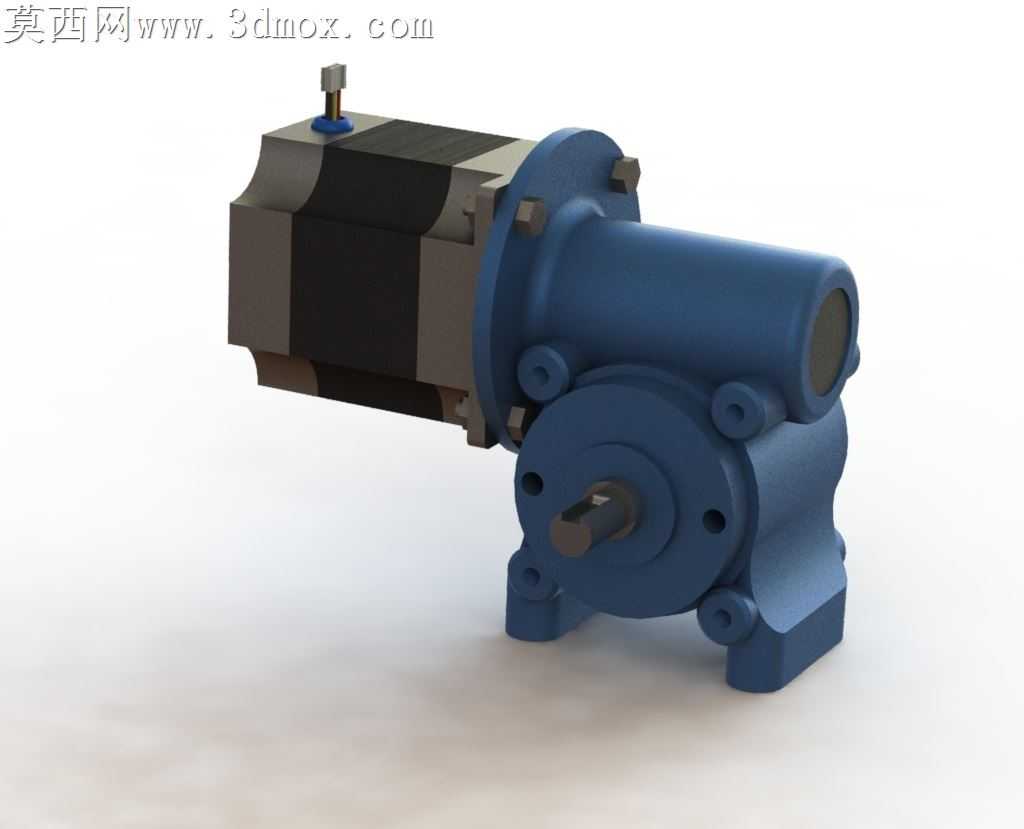

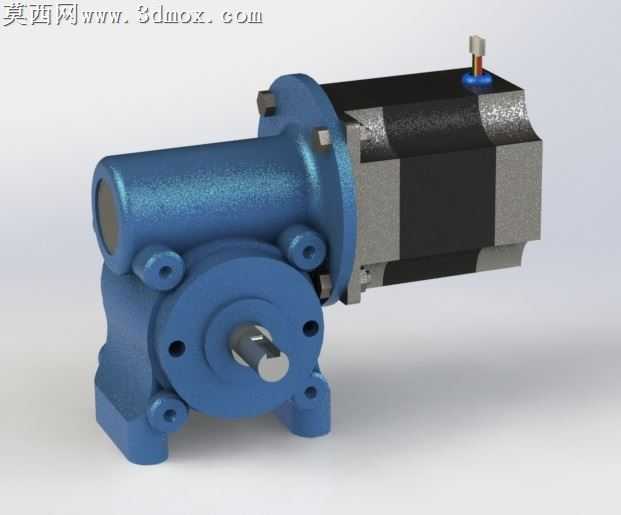

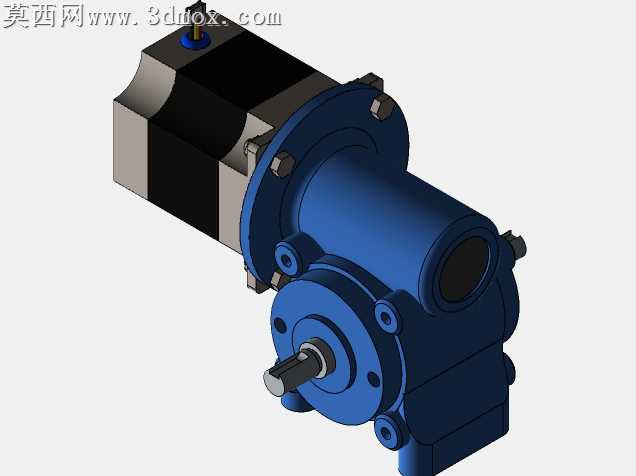

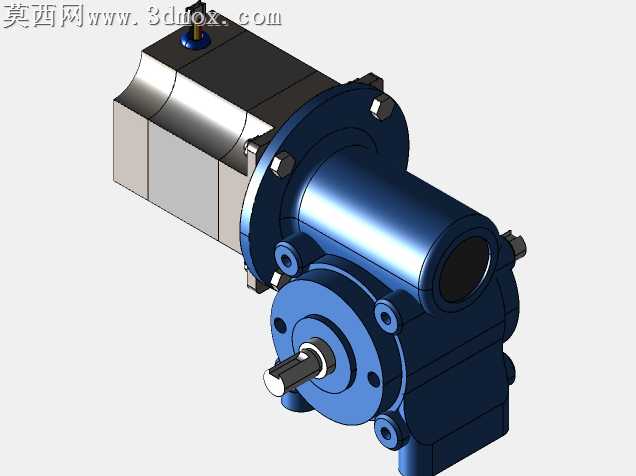

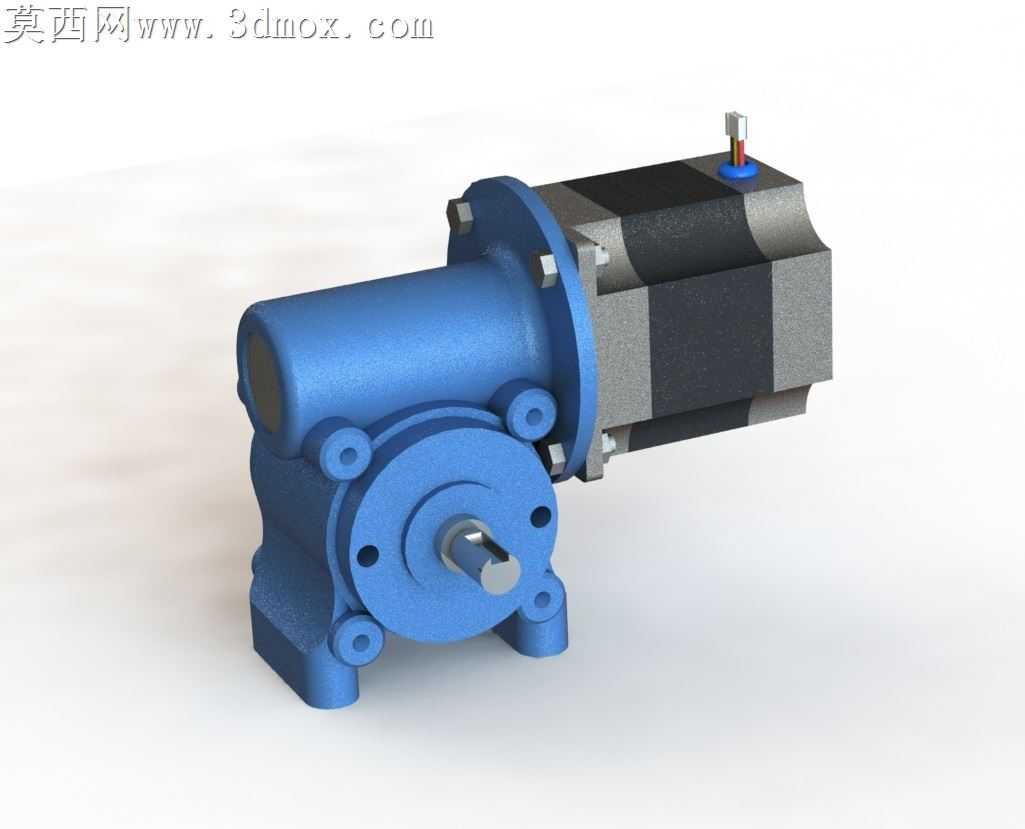

本作品为集成蜗轮蜗杆减速机构的步进电机三维建模成果，建模过程严格遵循机械传动设计规范，首先对步进电机主体与减速箱体进行分体参数化建模：步进电机部分按照双极步进电机的实际外形尺寸，还原了定子外壳的方形切边结构、后端出线端的密封凸台、输出轴端的定位止口与安装螺孔特征，外壳采用磨砂金属材质搭配哑光黑漆面质感，端盖部分做了镀锌金属的细腻纹理处理，还原工业零部件的真实材质表现。减速箱部分采用蜗轮蜗杆正交传动的经典布局，建模时精准控制8:1的齿轮比参数，对蜗杆的螺旋升角、蜗轮的齿形轮廓做了参数化拟合，保证传动结构的啮合关系符合机械原理；箱体采用铸钢材质的哑光蓝漆质感，表面还原了铸造工艺带来的细微颗粒纹理，箱体上的安装耳座、定位销孔、轴承安装位都按照实际装配尺寸做了精确建模，输出轴端做了金属轴的高光切削质感处理，轴端的扁位定位特征清晰还原。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配侧方补光弱化结构阴影，突出减速箱与电机的装配衔接关系，对蜗轮蜗杆的内部传动结构做了半透明示意处理，可直观展示动力传递路径：步进电机输出轴连接蜗杆，通过蜗杆与蜗轮的正交啮合将动力换向并降速增扭，最终从减速箱前端的输出轴输出扭矩，匹配1.8度步进角、64Kg.cm输出扭矩的性能参数。设计过程中充分考虑零部件的装配工艺性，电机与减速箱的连接法兰做了同轴度定位设计，箱体上的安装孔位预留了螺栓装配空间，所有倒角、圆角特征都按照机械加工工艺要求设置，既还原了实物的工业质感，也保证模型可直接用于装配验证、方案演示等场景，整体建模精度满足工业级设计需求，材质区分清晰，结构表达完整，能够直观展现蜗轮蜗杆减速步进电机的结构特点与工作原理。
