手动拨动式小型台式压力机结构设计

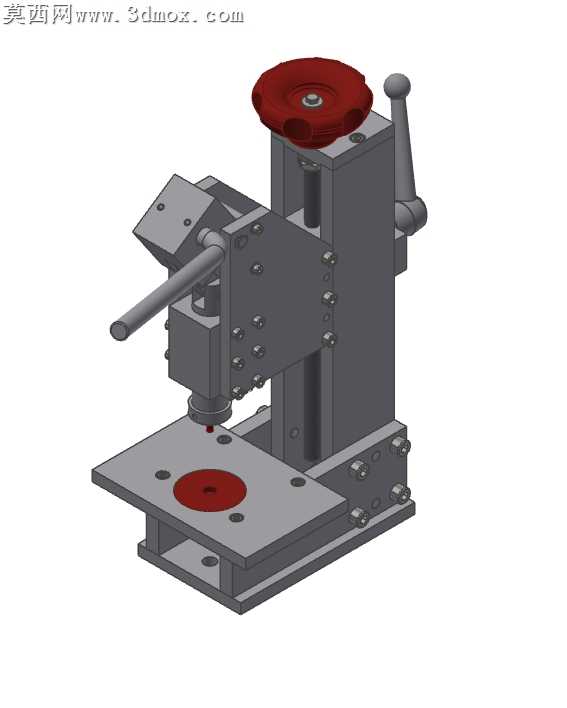

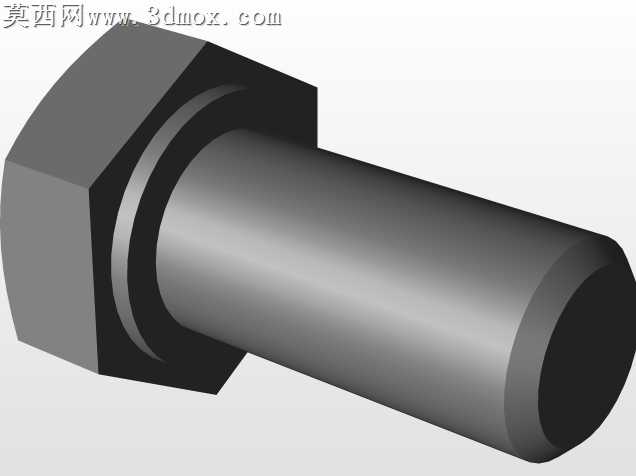

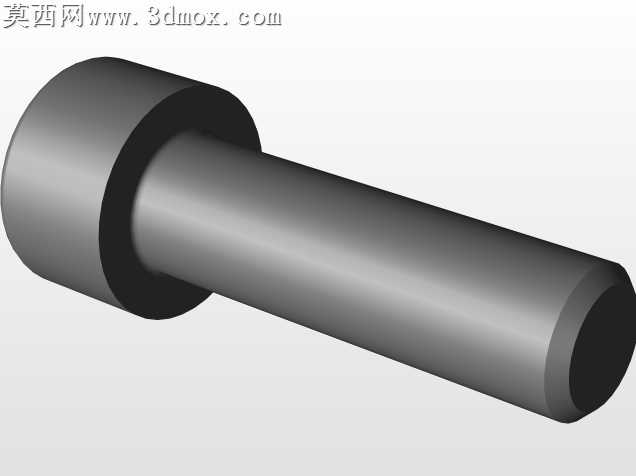

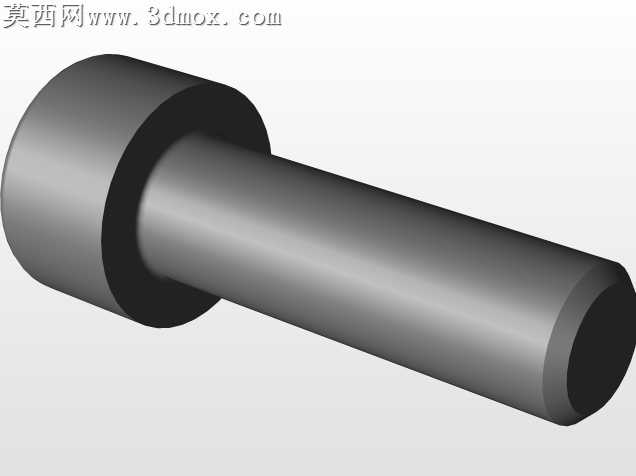

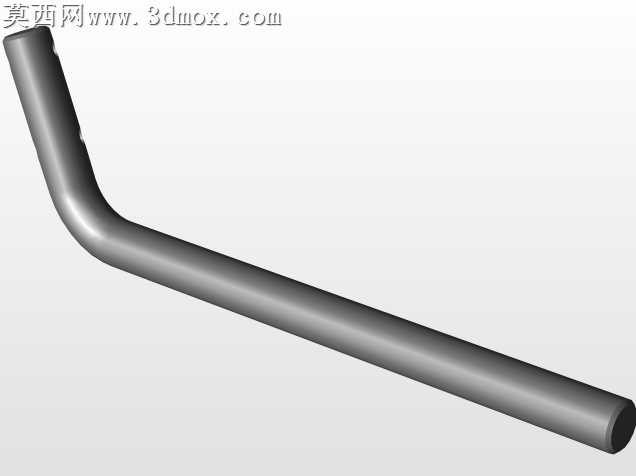

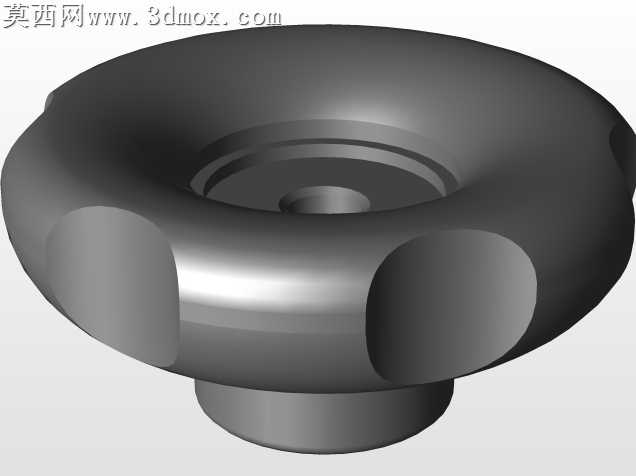

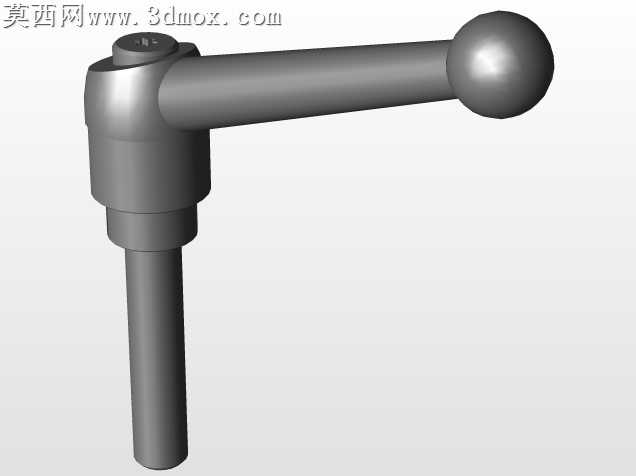

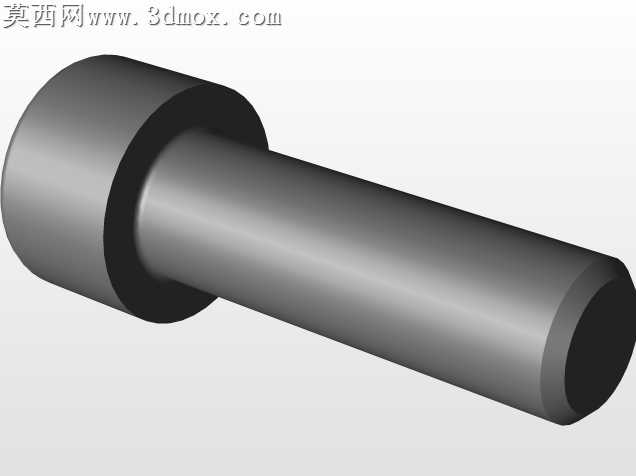

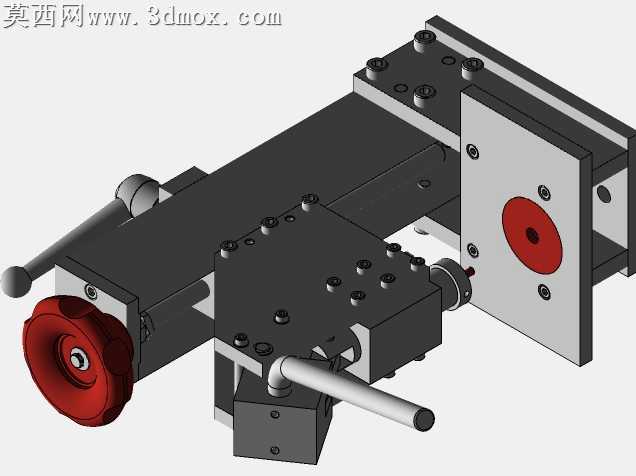

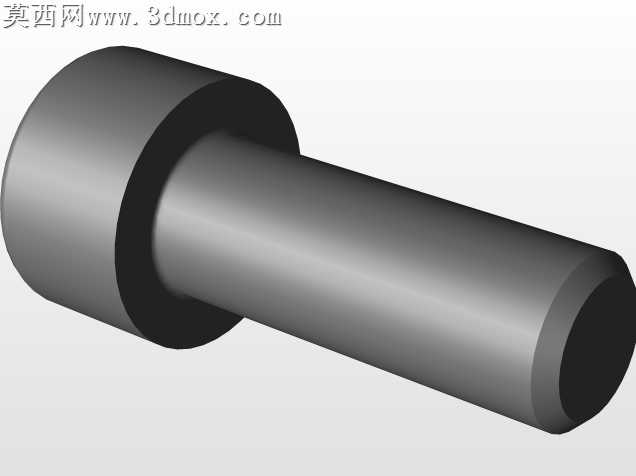

本作品为手动拨动式小型台式压力机的三维建模设计，整体采用立式台式布局，适配小零件压装、铆接、冲孔等轻载施压作业场景。建模过程中严格遵循机械加工装配逻辑，对各零部件的配合公差、装配关系进行了精准还原，从底部安装基座、工作台面板到上部施压主体、手动操作机构均做了完整的结构建模。模型渲染阶段针对不同零部件的材质特性做了区分设置：机身主体、立柱、安装支架等承力结构件采用哑光深灰铸铁材质，还原金属铸件的厚重质感与表面磨砂处理效果；顶部手轮、工作台定位孔衬套采用深红色酚醛树脂材质，模拟工业操作件的防滑绝缘塑料质感；操作拨杆、锁紧手柄采用镀铬亮面金属材质，体现机加工零件的光洁表面特性；工作台面采用浅灰色冷轧钢板材质，还原钣金加工后的平整哑光金属表面。结构设计上，该压力机采用手动拨杆驱动的机械施压结构，通过内部传动机构将手动扳动的力矩转化为压头的垂直下压力，顶部设置的红色手轮用于调整压头初始行程位置，侧方的锁紧手柄用于固定机身高度位置，工作台面开设多组定位安装孔，可适配不同的工装夹具安装需求，压头端部设置可更换的压接端头，满足不同压装作业的使用需求。设计过程中充分考虑手动操作的人机工程学，操作拨杆的长度、握持位置、扳动行程均按照普通人手操作力度范围进行适配，机身整体结构紧凑，底部基座预留安装固定孔位，可直接固定在工作台面使用，整体结构无冗余设计，所有外露紧固件均采用标准内六角螺栓建模，符合实际工业设备的装配规范，各运动部件的行程限位、导向结构均做了完整还原，可直观展示该手动压力机的工作原理与装配逻辑，可作为手动施压类工装设计的参考模型，也可用于机械结构教学演示使用。
