闭式框架结构工业压力机三维设计

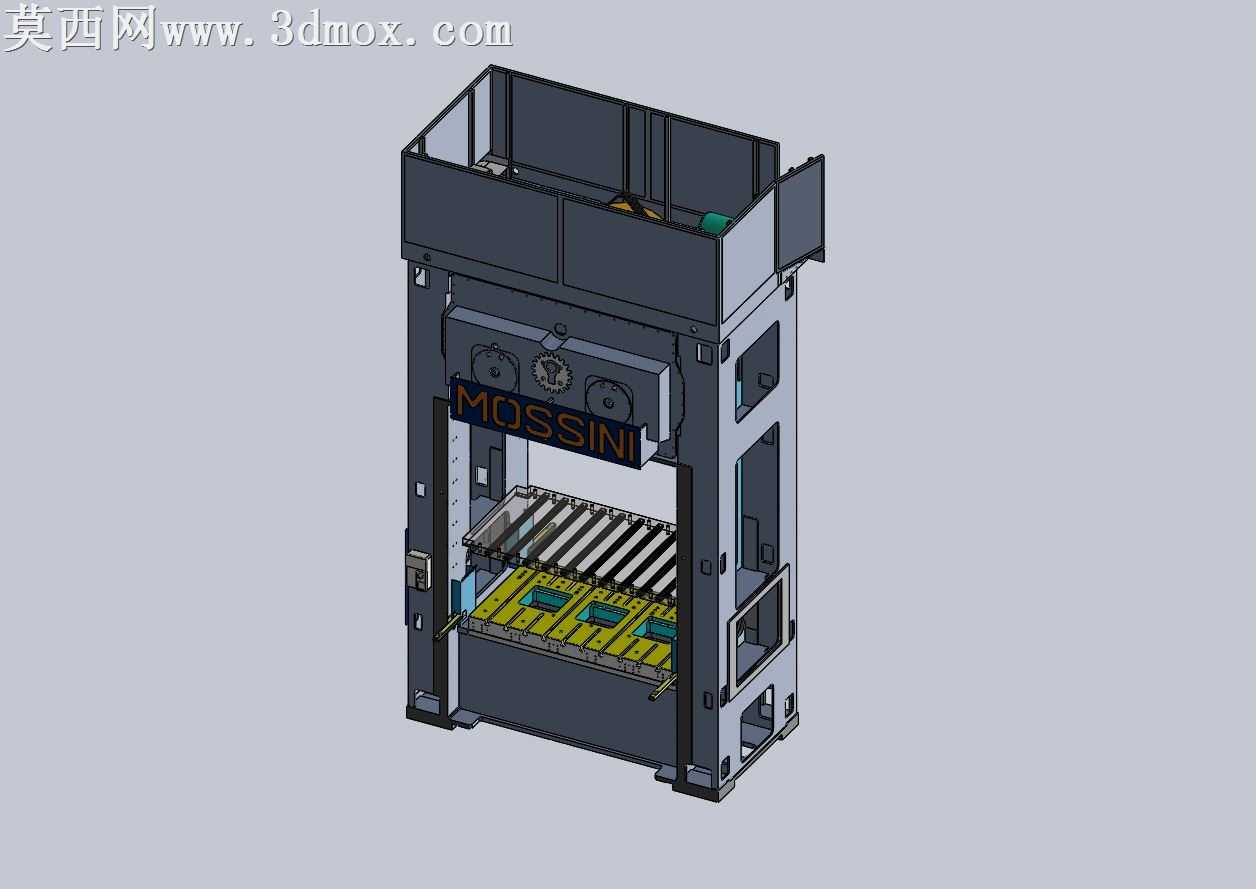

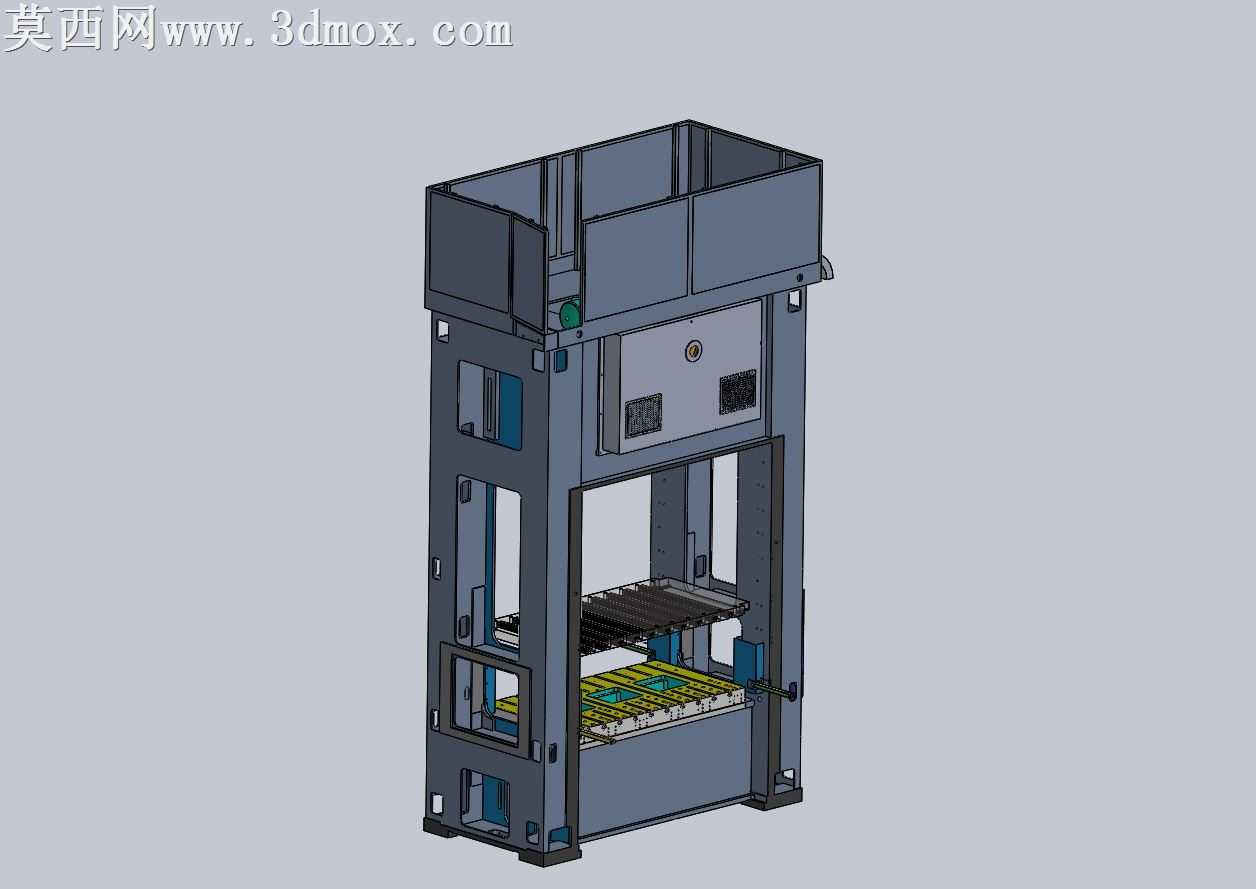

本模型为闭式框架结构工业压力机的完整三维设计成果，建模过程严格遵循重型锻压设备的设计规范，采用自顶向下的装配设计思路完成全结构搭建。首先完成整体闭式机架的主体建模，机架采用整体焊接框架式结构，建模时精准还原了立柱、上横梁、工作台底座的连接结构，对机架上的观察窗、检修门、吊装孔、安装定位槽等细节特征逐一进行还原，保证机架结构的完整性与合理性。上横梁内部的传动安装腔、滑块导向结构均按照实际装配关系进行建模，精准还原了导轨安装面、传动部件定位基准的位置与尺寸公差特征。工作台区域完整还原了T型槽安装结构、模具定位基面、废料排出口的设计，工作台面的平行度、与滑块运动方向的垂直度相关结构特征均在建模中做了对应体现，可直接用于后续的运动仿真与结构受力分析。滑块部分完整还原了连杆连接结构、模具装夹槽、导轨配合面的细节，对滑块上的装夹螺栓孔、退料杆安装位等细小特征也做了精细化建模，保证滑块与机架导轨、传动部件的装配关系完全符合实际设备的运行逻辑。顶部的安全防护平台、防护栏、爬梯结构均按照工业安全规范进行建模，还原了防护结构的安装位置、连接方式与尺寸比例。设备正面的操作面板、安全防护门、急停装置等操作与安全部件也逐一完成建模，各部件之间的装配间隙、运动避让空间均经过校验，不存在干涉问题。材质渲染阶段，机架主体采用深灰色机床烤漆材质，工作台面采用耐磨合金钢材质，传动部件采用调质钢材质，防护栏采用黄黑警示配色的工业涂装，操作按钮采用醒目的红绿配色区分功能，渲染效果真实还原了工业压力机的实际外观质感，各部件的材质区分清晰，可直观区分不同功能模块的结构与位置。整体模型结构完整，细节丰富，覆盖了闭式压力机从主体机架到附属安全部件的全部结构，可用于设备结构教学、装配仿真演示、生产线布局规划等场景，建模过程中对各部件的配合关系做了严格校验，保证模型可直接导入各类三维软件进行后续的工程分析、运动模拟或二次设计。
