Stella公司Impressora桌面级3D打印机结构模型

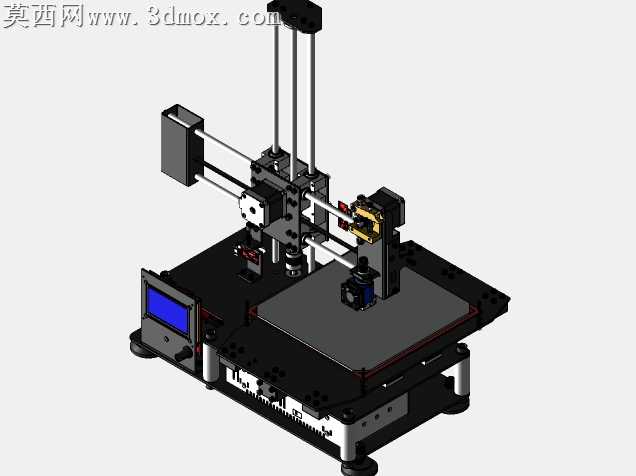

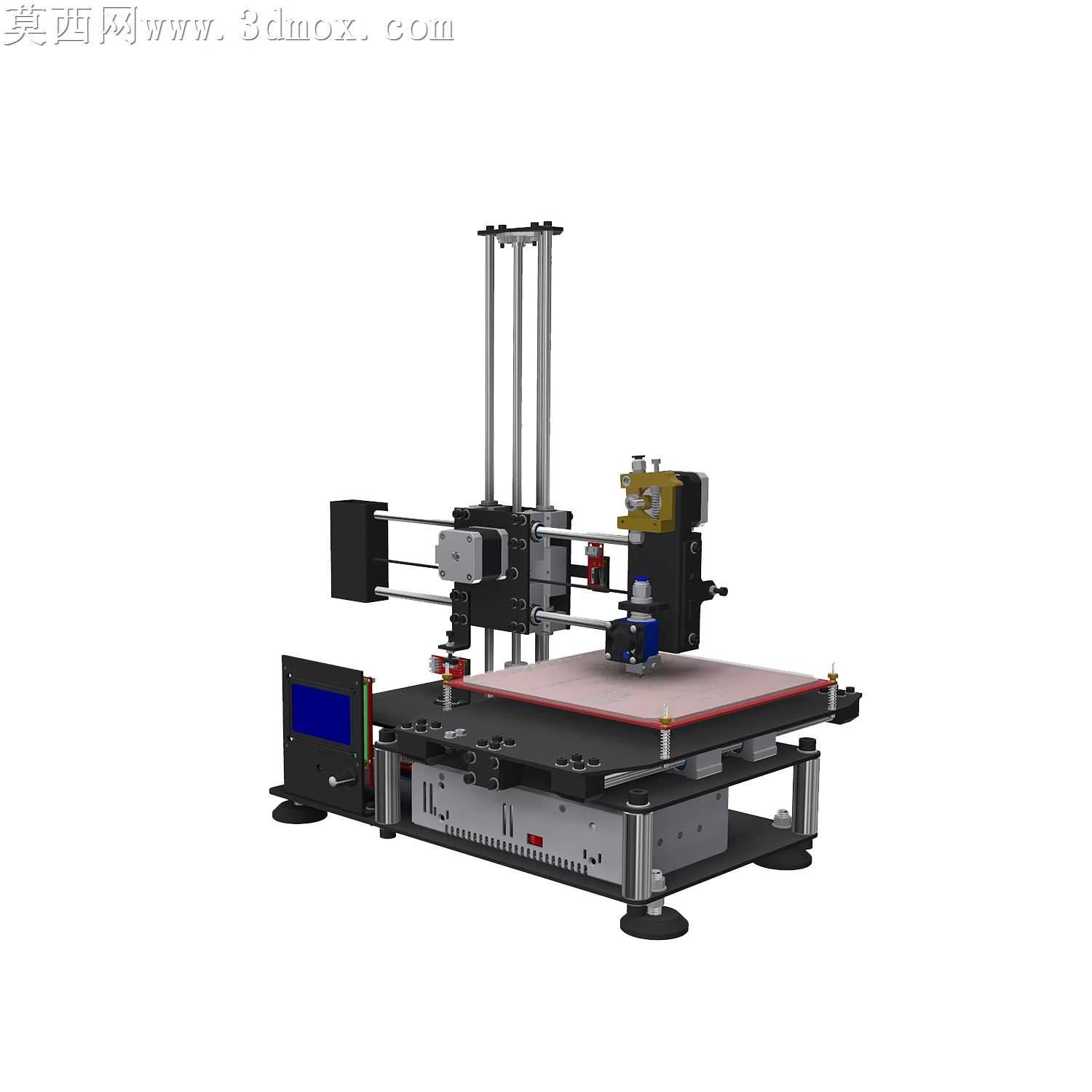

本模型为桌面级FDM熔融沉积成型3D打印机的完整三维结构模型，建模过程严格遵循消费级3D打印机的实际机械架构逻辑，对设备各组成模块进行了1:1比例的精细化还原。建模阶段首先搭建整机的框架基准，采用铝型材立柱作为Z轴运动的支撑结构，精准还原双立柱平行导向的布局特征，确保Z轴升降运动的同轴度与稳定性符合实际设备的装配要求。X轴运动模组采用龙门式挂载结构，将挤出机喷头组件、传动同步轮、导向光轴进行整合装配，清晰呈现同步带传动的路径布局与滑块导向的配合关系，还原X轴横向运动的传动逻辑。Y轴运动模组集成于打印平台下方，通过线性导轨与传动机构实现打印平台的前后进给，模型中精准还原了平台调平螺丝的分布位置、热床基板的层状结构，以及平台底部的驱动电机、同步带张紧结构的装配关系。设备底部的主控机箱部分，完整还原了电源模块、主控电路板、显示屏操控模块的安装布局，机箱外壳的散热开孔、接口位置、支撑脚座的结构都做了精细化建模，各部件之间的装配间隙、连接孔位都符合实际机械装配的公差要求。材质渲染阶段，对铝型材支撑结构赋予磨砂金属材质，对同步轮、螺丝等标准件赋予镀锌亮面金属材质，对打印平台赋予磨砂玻璃与红色限位边的复合材质，对挤出机的塑料外壳赋予哑光工程塑料材质，对机箱的黑色钣金外壳赋予细磨砂喷塑材质，通过不同材质的粗糙度、反光度参数调整，让整机渲染效果贴近真实设备的视觉质感。模型完整呈现了桌面级3D打印机的笛卡尔坐标系运动架构，清晰展示了XYZ三轴的运动传递路径、各功能模块的装配位置关系，可用于3D打印机结构原理演示、设备改装参考、机械装配教学等场景，各部件均为独立可编辑的建模实体，支持对单个结构进行拆解查看与参数调整。
