在自动化传动系统的布局中,丝杠副的支撑端固定结构直接决定了整套直线运动单元的轴向刚度与重复定位精度,这款BK型丝杠支撑固定座,是针对滚珠丝杠固定端安装场景开发的集成式支撑组件,目前广泛应用于数控机床进给轴、点胶设备运动平台、锂电涂布机张力调节机构、光伏组件串焊机移栽模组等对传动精度有明确要求的设备中。从实际使用场景来看,这类支撑座需要同时承担丝杠运转过程中的径向载荷与双向轴向载荷,避免丝杠在高速往复运动中出现轴向窜动,同时还要抵消部分因丝杠热伸长带来的附加应力,因此在结构设计上采用了集成式角接触轴承预装的思路,出厂前已经完成轴承预紧力的调校,现场安装时不需要额外调整轴承游隙,只需要通过端面的安装孔将座体固定在设备安装基准面上,再将丝杠轴端插入支撑座内孔,通过锁紧螺母完成轴向锁紧即可,大幅降低了现场装配的调试难度。

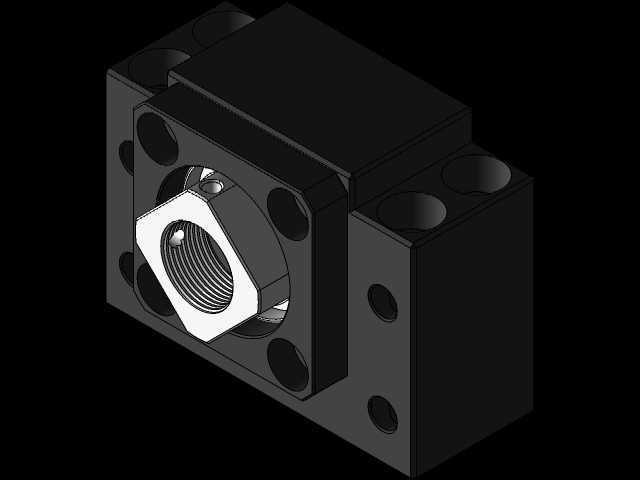

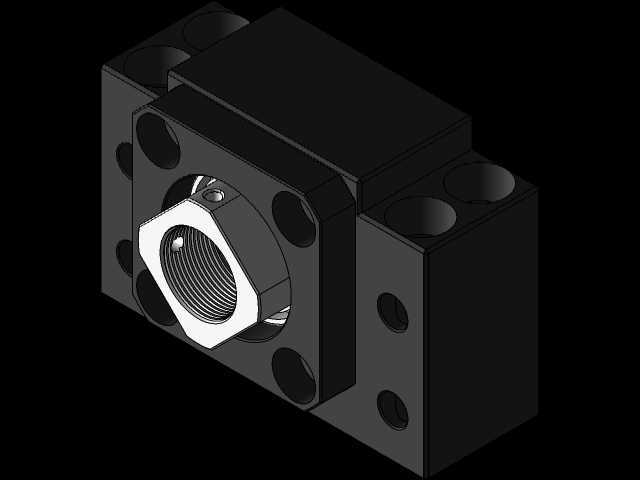

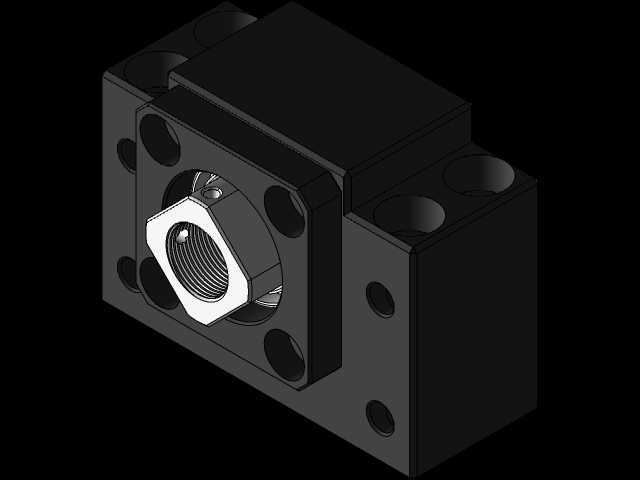

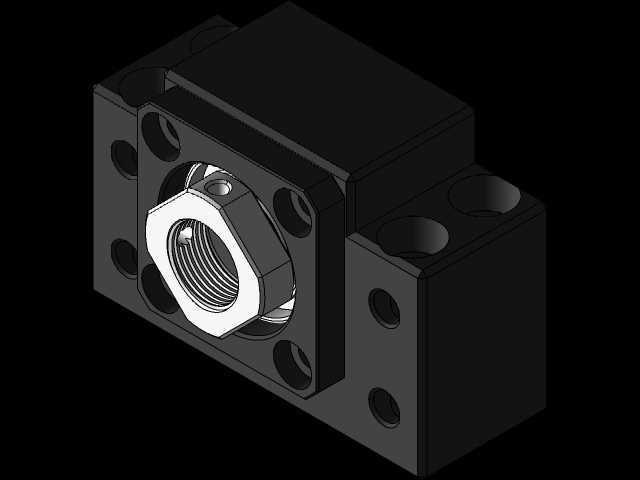

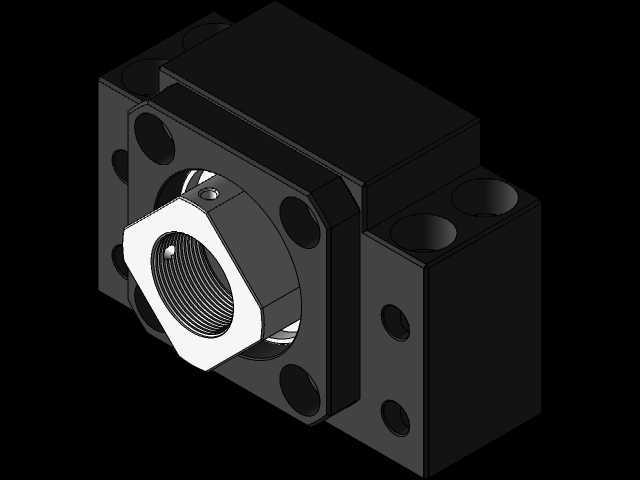

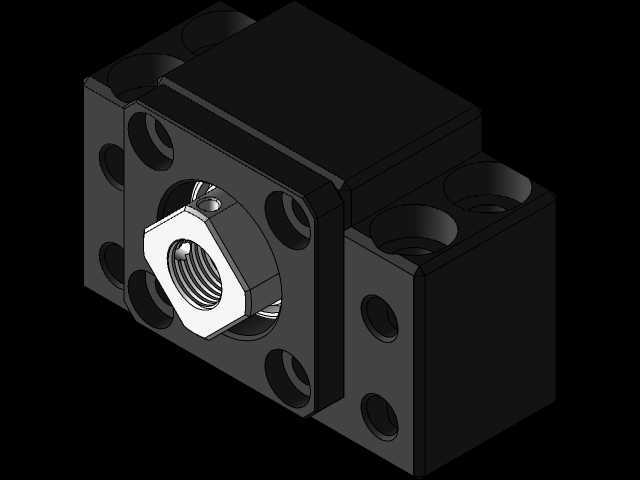

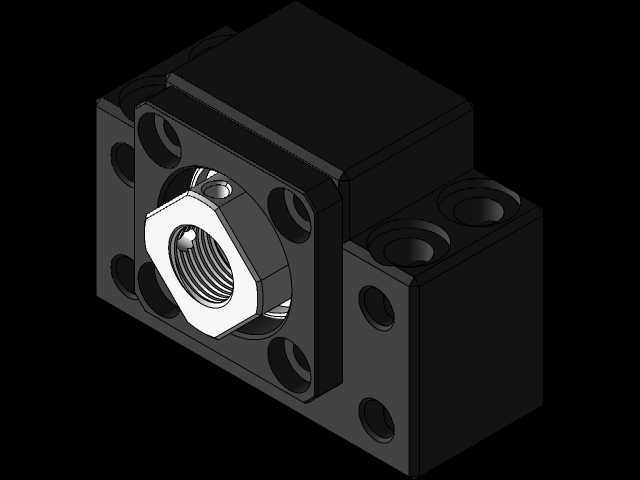

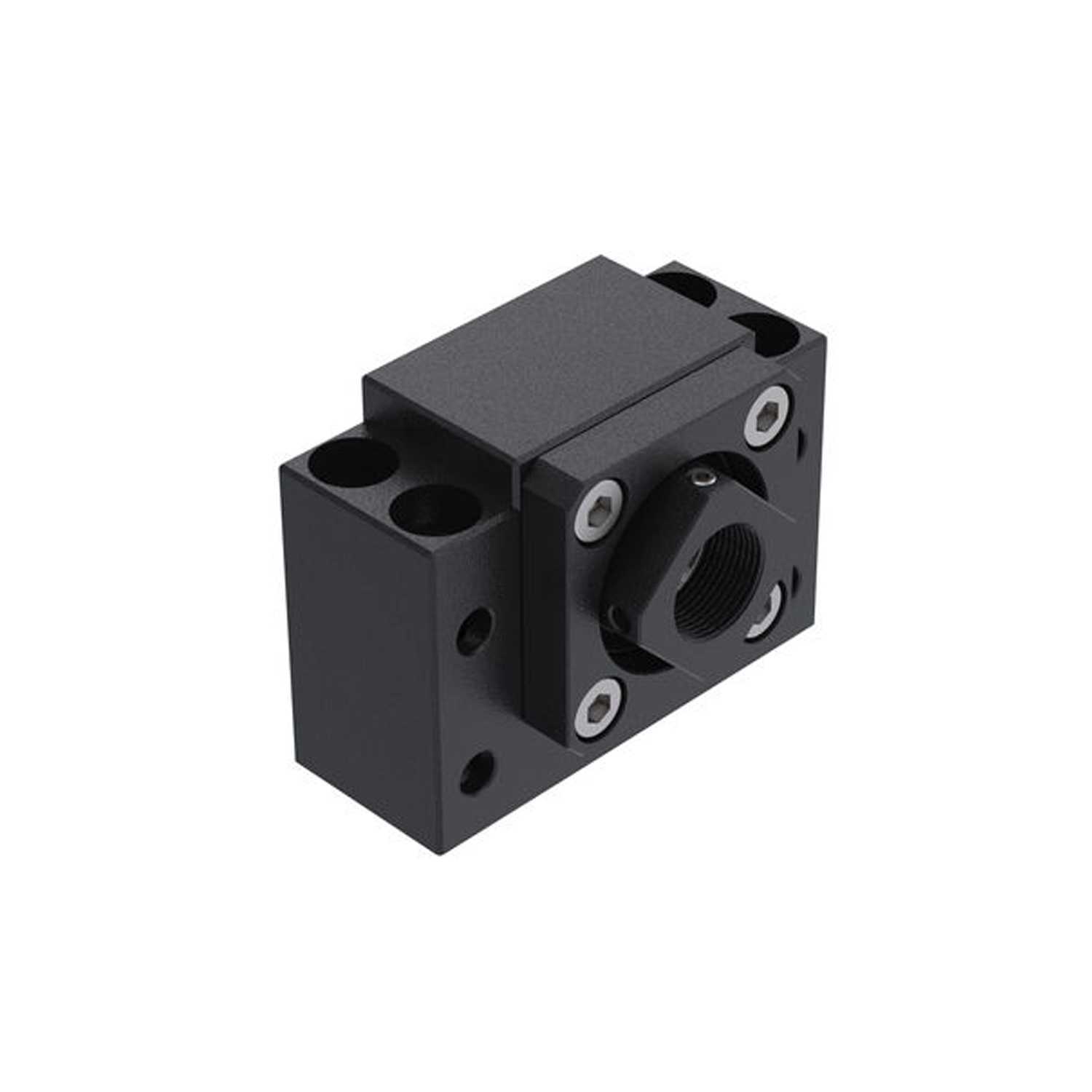

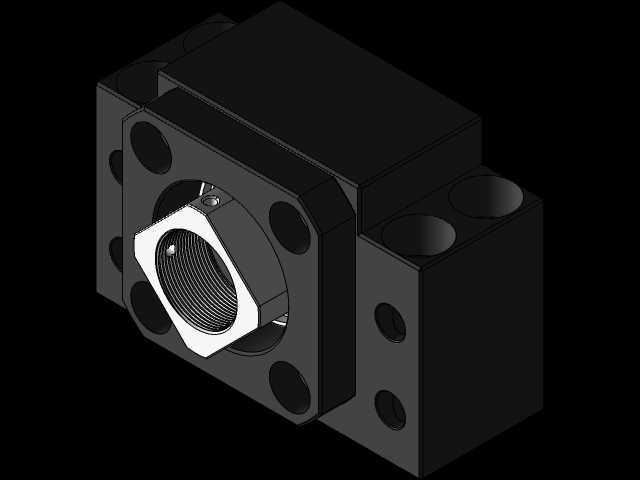

从外形结构来看,座体采用方块式一体化铣削成型结构,主体为方正的块状结构,四个角位设置了沉头安装孔,安装时螺栓从座体上方穿入,直接锁附在设备的安装基板上,这种安装方式的好处是座体与安装面的接触面积更大,受力更均匀,不会因为长期受载出现安装位变形偏移。座体朝向丝杠的一侧设置了轴承端盖结构,端盖通过四个内六角螺钉与座体主体连接,端盖中心预留了丝杠穿过的通孔,通孔内侧设置了密封槽,可以加装密封圈阻挡加工过程中的切削液、粉尘进入轴承腔内部,延长轴承的使用寿命。座体侧面预留了锁紧螺母的操作空间,安装时可以通过侧面的开口直接用勾头扳手拧紧锁紧螺母,不需要额外拆卸端盖结构,装配效率更高。在设计细节上,座体的轴承安装孔采用了一次装夹镗削成型的工艺,保证孔的圆柱度与端面垂直度,避免因为安装孔形位公差超差导致轴承装配后出现偏载,进而引发丝杠运转卡顿、温升过快的问题。轴承腔内部设置了定位台阶,角接触轴承以背对背的方式安装在腔体内,这种排布方式可以让支撑座获得更大的支撑跨距,提升整体的抗倾覆力矩能力,即使在丝杠承受偏载的工况下,也能保持稳定的支撑精度。座体的所有安装孔位都做了倒角处理,避免装配时螺栓刮伤孔壁,同时去除加工毛刺,防止安装过程中毛刺脱落进入轴承腔造成轴承磨损。
从安装边界来看,这款支撑座的安装孔位间距、中心高尺寸都符合行业通用的BK系列支撑座安装标准,可以直接替换同规格的其他品牌同类型产品,不需要对设备安装板进行二次加工,在设备改造、备件更换场景下适配性很强。座体的总宽度、总长度与高度尺寸经过优化,在保证结构强度的前提下尽可能压缩了轴向占用空间,对于安装空间受限的小型自动化设备来说,能够有效减少安装空间的浪费,让设备整体结构更加紧凑。在实际选型应用中,需要注意支撑座的内孔尺寸要与对应丝杠的轴端直径匹配,同时要根据丝杠的额定动载荷、最高运转转速选择对应规格的支撑座,避免出现支撑座承载能力不足导致的早期失效。
另外在安装过程中,要保证支撑座安装面与丝杠轴线的同轴度,锁紧螺母的锁紧力矩要符合工艺要求,避免力矩过大导致轴承预紧过载,或者力矩过小导致轴向锁紧失效。这款支撑座的结构设计充分考虑了现场装配与后期维护的需求,集成化的结构减少了零散零件的数量,降低了装配过程中零件丢失、装错的概率,密封结构的设计也让它可以适应多粉尘、有切削液飞溅的加工车间环境,不需要额外增加防护结构就能稳定运行。在三维建模过程中,这款模型完整还原了座体的所有安装特征、轴承腔结构、端盖连接孔位、锁紧操作空间等细节,结构工程师在做设备整体布局时,可以直接调用这个模型进行安装干涉检查,验证支撑座与周边结构、丝杠、电机座的位置关系,提前发现布局中存在的空间干涉问题,减少后期设计变更的次数。
