立式光轴夹紧支撑座结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:413613
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计
  • 立式光轴夹紧支撑座结构设计

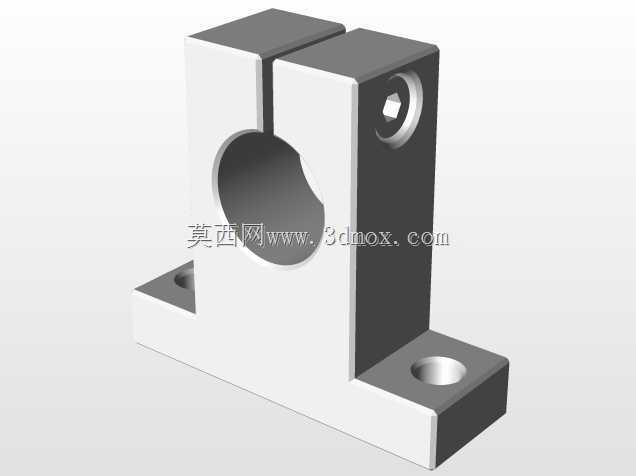

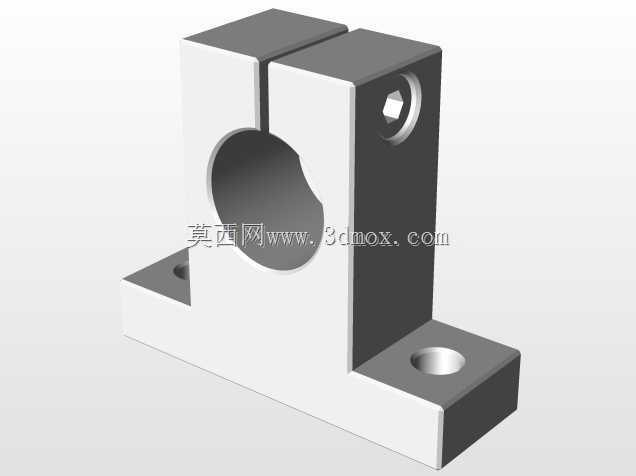

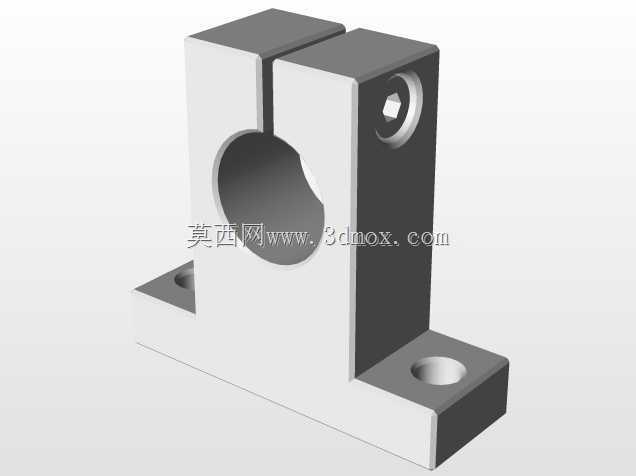

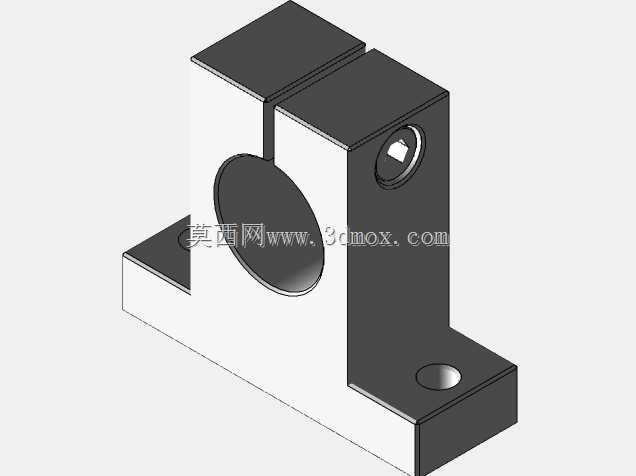

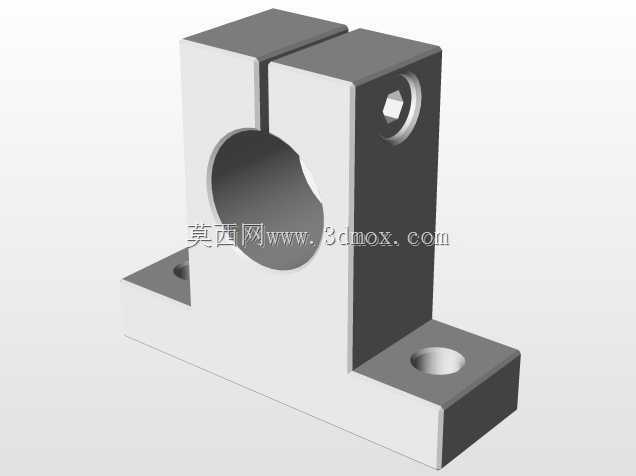

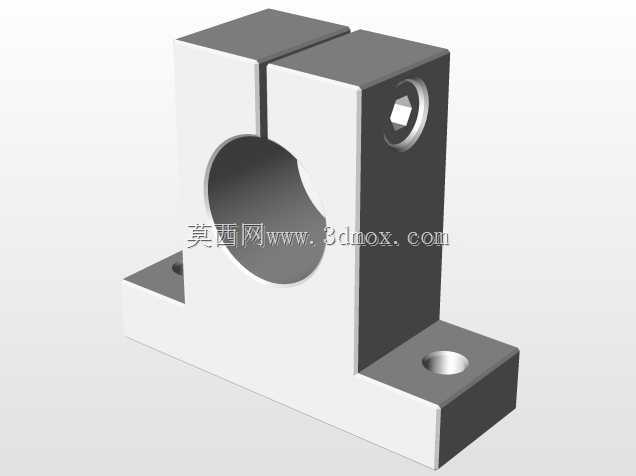

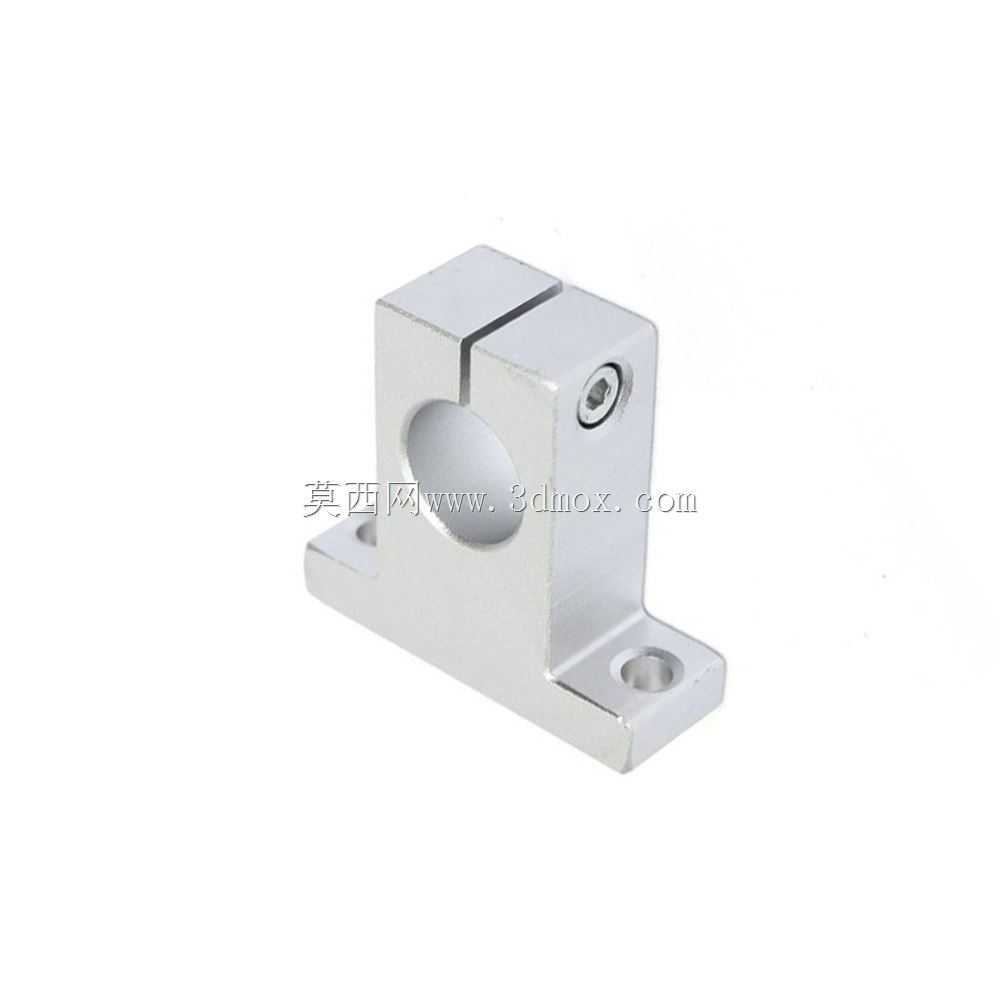

  这款立式夹紧式轴支撑件,是直线导向传动系统里极为常见的基础安装构件,日常在各类非标自动化输送线、点胶设备位移模组、包装机械导向机构、检测设备直线运动单元中都能见到它的身影,核心作用是为圆柱导向光轴提供稳定的径向支撑与轴向定位,避免光轴在长行程传动过程中出现挠曲变形,保证配套直线轴承、滑块的运动同轴度,降低运动过程中的卡顿与异常磨损。

  从结构设计逻辑来看,整体采用分体式夹紧的结构思路,主体承托部分做了整圆形的轴孔设计,孔侧开有一条贯通的收缩缝,侧方预留内螺纹孔用于安装锁紧螺钉,当螺钉逐步拧紧时,收缩缝产生可控的弹性形变,抱紧穿入孔内的光轴,这种设计相比顶丝固定的方式,对光轴表面的损伤更小,夹紧力分布更均匀,不会出现顶丝点接触导致的光轴局部压痕,也能避免设备长期运行后轴件出现松动移位的问题。底部采用双侧带安装孔的法兰式底座,两个安装沉孔对称分布在支撑立臂的两侧,安装时可以通过沉头螺栓直接固定在设备的安装基板、铝型材框架或者机台台面上,底座与立臂之间做了过渡加强筋结构,抵消轴件负载带来的侧向弯矩,避免支撑座在受径向载荷时出现根部断裂的问题。

  实际选型安装过程中,需要重点关注几个尺寸边界:首先是轴孔的公称直径,必须与配套使用的导向光轴外径保持严格的公差配合,通常轴孔采用H7级公差,既保证光轴可以顺利穿入,又能在锁紧后提供足够的抱紧摩擦力;其次是底座的安装孔中心距,要和设备安装面的预留孔位完全匹配,沉孔的深度要适配所选沉头螺栓的头部高度,保证螺栓锁紧后头部不会高出底座平面,避免出现安装干涉;另外要注意支撑座的总高度,也就是轴孔中心到底座安装面的垂直距离,这个尺寸直接决定了光轴安装后的中心高,必须和同一条光轴上配套的其他支撑座、滑块、负载安装板的中心高保持一致,否则会导致光轴安装后出现别劲的问题,大幅增加直线运动的阻力,甚至会导致光轴弯曲、直线轴承提前失效。

  从材质选型的角度,这类支撑座通常采用6061铝合金一体加工成型,表面做阳极氧化处理,相比钢制支撑座重量更轻,加工成本更低,同时具备足够的结构强度,适配大部分轻载、中载的直线传动场景,部分重载场景下也会采用45号钢表面发黑处理的版本,但铝合金版本在常规自动化设备中的应用占比更高。安装过程中需要注意,先将支撑座通过底座螺栓初步固定在安装面上,不要完全锁紧,之后穿入光轴,调整所有支撑座的同轴度,保证光轴可以顺畅滑动无卡滞后,再依次锁紧支撑座侧方的夹紧螺钉,最后完全拧紧底座的安装螺栓,这样可以避免安装过程中产生的装配应力导致光轴变形。日常设备维护时,只需要定期检查夹紧螺钉的锁紧力矩,避免设备长期振动导致螺钉松动即可,这类构件本身没有相对运动的摩擦副,正常使用下的故障率极低,是直线传动系统里可靠性非常高的基础安装部件。在多轴联动的位移平台中,这类支撑座往往需要成对或者成组使用,沿光轴的轴向间隔分布,间隔距离需要根据光轴的直径、负载重量、运动行程综合计算,通常光轴直径越小、负载越大、行程越长,需要布置的支撑座数量就越多,以此将光轴的挠度控制在允许范围内,保证运动精度。
