小型台式三轴数控铣削加工设备结构

　　这款小型三轴数控铣削设备的结构设计，核心面向小尺寸工件的精密加工场景，在桌面级加工、教学实训、小型零部件打样领域有很强的适配性。从实际应用场景来看，这类行程规格的设备，既可以安置在职业院校的实训工位上，供学员熟悉数控加工的走刀逻辑、坐标校准、对刀操作全流程，也能放在小型加工坊、创客空间的工作台面上，完成铝件、塑料件、软金属材质的小尺寸零件铣削、钻孔、轮廓加工工序，不需要占用大型机床的生产排期，适配小批量定制、单件打样的灵活加工需求。

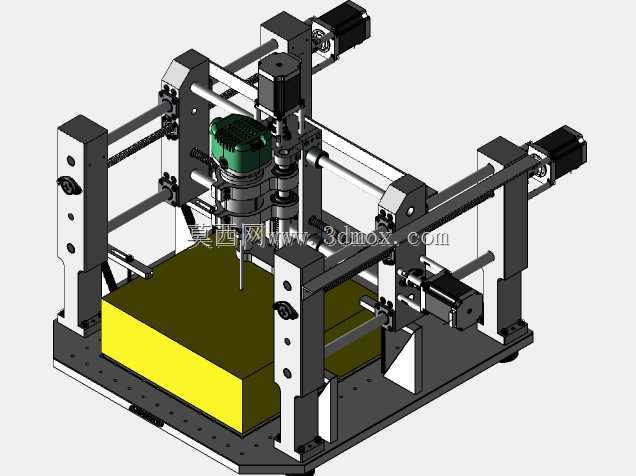

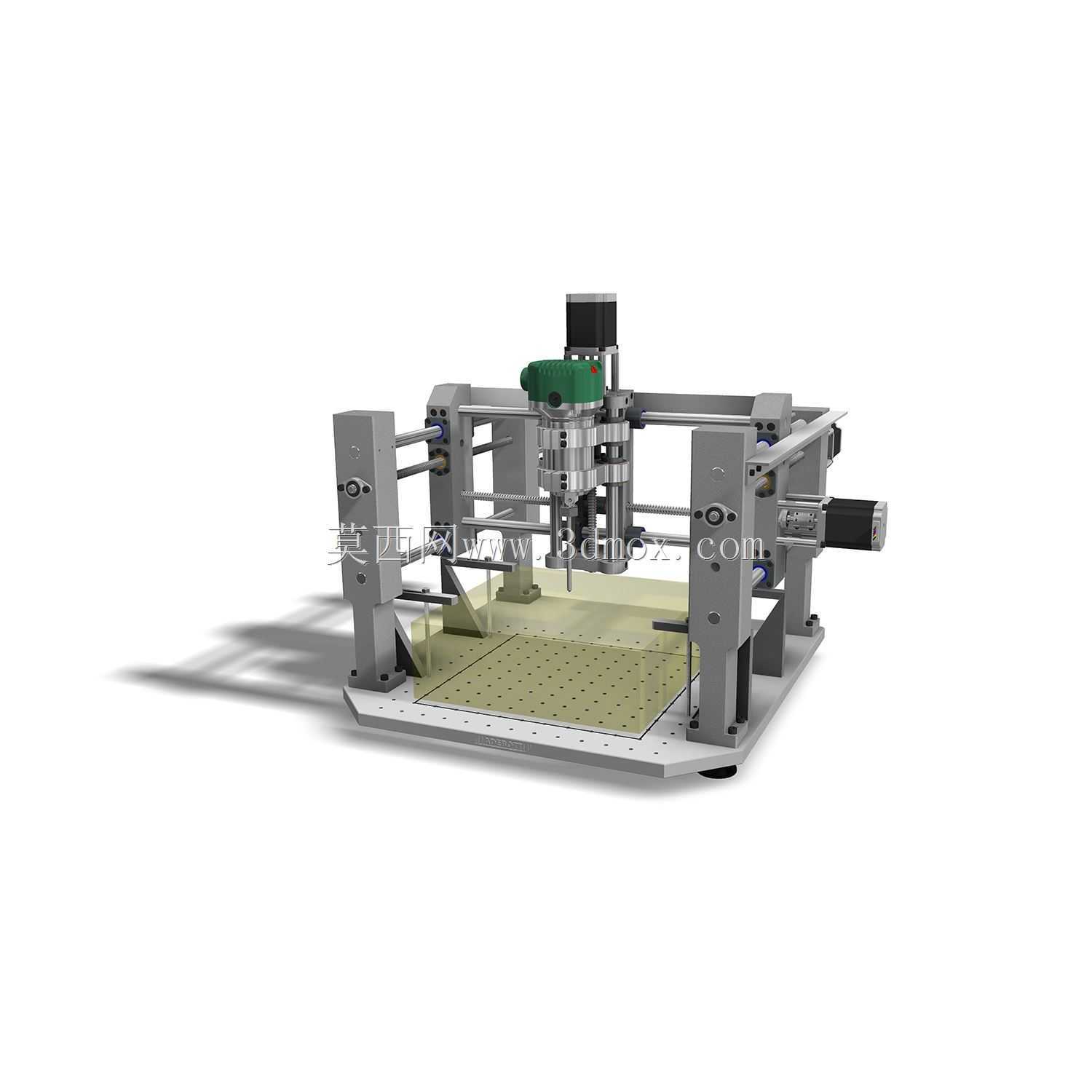

　　从功能特性来看，设备采用龙门式框架布局，X、Y、Z三个轴向的运动相互独立，X轴带动龙门横梁做横向进给，Y轴承载加工工作台做纵向进给，Z轴搭载主轴单元做垂直方向的进给运动，三个轴向的传动结构均采用直线导轨搭配丝杠副的组合，能保证进给过程的运动平顺性，减少爬行现象对加工表面质量的影响。主轴单元采用高速电主轴配置，可适配不同直径的铣刀、钻头等加工刀具，能完成平面铣削、沟槽加工、钻孔、简单三维轮廓铣削等多种加工工序，工作台面采用带T型槽的多孔平台设计，可通过压板、夹具快速固定不同外形的待加工工件，装夹调整的操作门槛较低，不需要复杂的专用夹具就能完成多数规则工件的装夹固定。

　　设计思路上，这款设备优先兼顾了结构刚性与占地面积的平衡，整体框架采用加厚型材拼接而成，两侧的立式支撑柱与底部基座、顶部横梁形成封闭的受力框架，能抵消主轴加工时产生的切削振动，避免因框架刚性不足导致的加工振纹、刀具崩损问题。三个轴向的行程设定为X向300mm、Y向300mm、Z向100mm，这个行程边界刚好覆盖多数小型零件的加工尺寸需求，不会因为行程冗余造成设备整体体积过大，也不会因为行程不足限制常规小零件的加工范围。在安装边界上，设备整体的底座尺寸适配常规的工业工作台台面，不需要做专门的设备基础浇筑，放置在水平承重工作台面上，调平底部的支撑脚就可以完成安装就位，外接气源、电源与控制系统即可投入使用，设备的维护点位都设置在易操作的外侧位置，日常的导轨润滑、丝杠间隙调整、传动部件紧固都不需要拆解主体框架，能降低日常运维的操作难度。

　　从结构细节来看，三个轴向的驱动电机均安装在运动部件的端部，通过联轴器与丝杠直接连接，减少了中间传动环节的背隙，能提升进给运动的定位精度，主轴的安装座与Z轴滑台采用一体化设计，保证主轴的垂直度公差控制在加工要求范围内，避免长时间加工后主轴偏移导致的孔位倾斜、平面加工不垂直等问题。设备的走线都采用拖链收纳布置，避免运动过程中线缆拉扯、磨损，提升长期运行的可靠性，两侧的限位装置设置在各轴向的行程端点位置，能在运动超程时触发急停信号，避免运动部件碰撞造成的结构损坏。这类小型数控铣削设备的结构设计，没有追求冗余的性能参数，而是围绕小尺寸工件加工的实际需求，在刚性、精度、占地面积、操作便捷性之间做了最优的平衡，不管是用于教学演示还是小型零件实际加工，都能匹配对应的使用需求，其结构设计逻辑也能为同类型桌面级加工设备的开发提供参考，尤其是在行程规划、框架受力优化、运维便利性设计上的细节处理，都贴合一线加工场景的实际使用痛点，没有多余的冗余结构，每个部件的设置都对应明确的功能需求。
