DIN7979D内螺纹圆柱销精密结构设计

　　在各类机械装配场景中，定位与连接的可靠性直接决定整套设备的运行精度与服役寿命，内螺纹圆柱销作为常用的定位紧固元件，广泛应用于工装夹具定位、模具组件拼接、精密传动部件装配、液压阀块安装等对同轴度、位置度有较高要求的连接场景。不同于普通光面圆柱销依靠过盈配合实现固定的方式，带内螺纹的圆柱销在拆卸时可通过螺纹孔拧入拔销器，轻松完成销体的取出作业，尤其适合盲孔安装、频繁拆装检修的工位，避免传统销子拆卸时敲击造成的安装基面损伤、销体变形报废等问题。

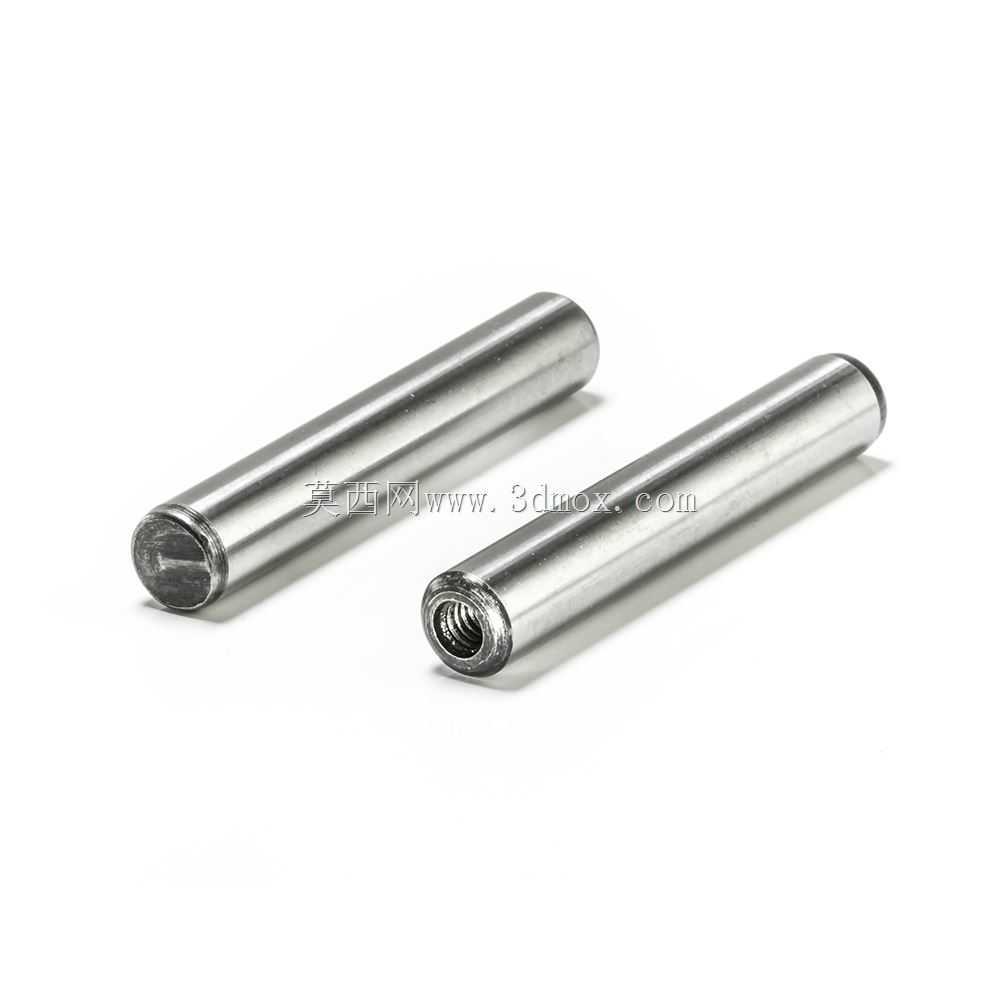

　　从结构设计逻辑来看，该类销体整体采用圆柱形主体结构，外圆表面需满足较高的圆柱度与表面粗糙度要求，装配时与安装孔的配合公差通常选用m6或者h7级过渡配合，既保证装入后不会出现径向窜动，又能控制压入力在合理区间，避免安装时造成孔壁挤压变形。销体一端加工有同轴的内螺纹孔，螺纹孔的深度需结合拔销器的螺纹旋入长度设计，保证拆卸时螺纹啮合长度足够，不会出现滑牙、拔脱的问题；销体的另一端通常做小尺寸倒角处理，既方便装配时的导入对准，又能去除加工后的锐边毛刺，避免安装时刮伤安装孔内壁。

　　从安装边界维度考量，设计选用该类销钉时，首先要确认安装基面的厚度，销体的有效配合长度需大于被连接件的总叠厚，保证销体与两层及以上连接件的孔壁都有足够的接触面积，避免定位失效。内螺纹孔的位置需避开销体的受力剪切面，螺纹底孔的深度不能贯穿销体整个长度，防止销体整体强度被削弱，在承受横向剪切载荷时出现断裂。安装孔的加工需保证铰孔后的表面粗糙度不高于Ra1.6，孔的圆柱度误差需控制在公差带的一半以内，避免销体装入后出现局部接触应力过大，长期受载后出现销体松动、定位偏移的问题。

　　在实际设备应用中，这类销钉常和螺栓配合使用，螺栓承担主要的轴向拉紧载荷，圆柱销承担横向剪切载荷与位置定位作用，二者搭配可让连接副同时具备可靠的紧固能力与精准的定位能力。比如在多工位级进模的上下模座装配中，两个对称布置的内螺纹圆柱销可保证上下模的同轴度误差控制在0.02mm以内，长期冲压振动下也不会出现模位偏移；在精密机床的导轨安装场景中，沿导轨长度方向间隔布置的圆柱销可抵消导轨受载后的横向滑移，保证导轨的直线度长期保持稳定；在液压集成块的阀组安装中，定位销可保证各油道孔的对位精度，避免出现油道错位造成的压力损失、内泄等问题。

　　建模过程中需重点管控几个关键尺寸的公差关联：销体外径与安装孔的配合公差需做适配性选型，针对不同的拆装频率、载荷大小调整配合的松紧度；内螺纹的轴线与销体外圆轴线的同轴度需控制在0.01mm以内，否则拔销时会出现偏载，造成销体卡在孔内无法取出；销体端面与外圆的垂直度误差也需严格控制，保证压装时销体端面受力均匀，不会出现压入倾斜的问题。此外，销体的倒角尺寸需统一，通常取0.5到1倍的螺距大小，既满足导入需求，又不会因为倒角过大减少有效配合长度。

　　不同于普通开口销、圆锥销的应用场景，内螺纹圆柱销更适合对定位精度要求高、维护拆装频繁的中高端设备装配场景，设计选型时不能仅按照等直径光销的强度参数计算，还需考虑内螺纹孔对销体横截面的削弱作用，核算销体的抗剪切强度时，需用销体的横截面积减去内螺纹底孔的横截面积作为有效承载面积，避免长期受载后出现销体剪断的故障。同时，针对不同的应用环境，销体的材质可做对应调整，普通工况下选用45号钢淬火处理即可满足硬度与强度要求，腐蚀环境下可选用不锈钢材质，高温工况下则需选用耐热合金材质，保证不同工况下销体的尺寸稳定性与力学性能都能满足使用要求。
