带K1附件双列滚子链传动组件设计

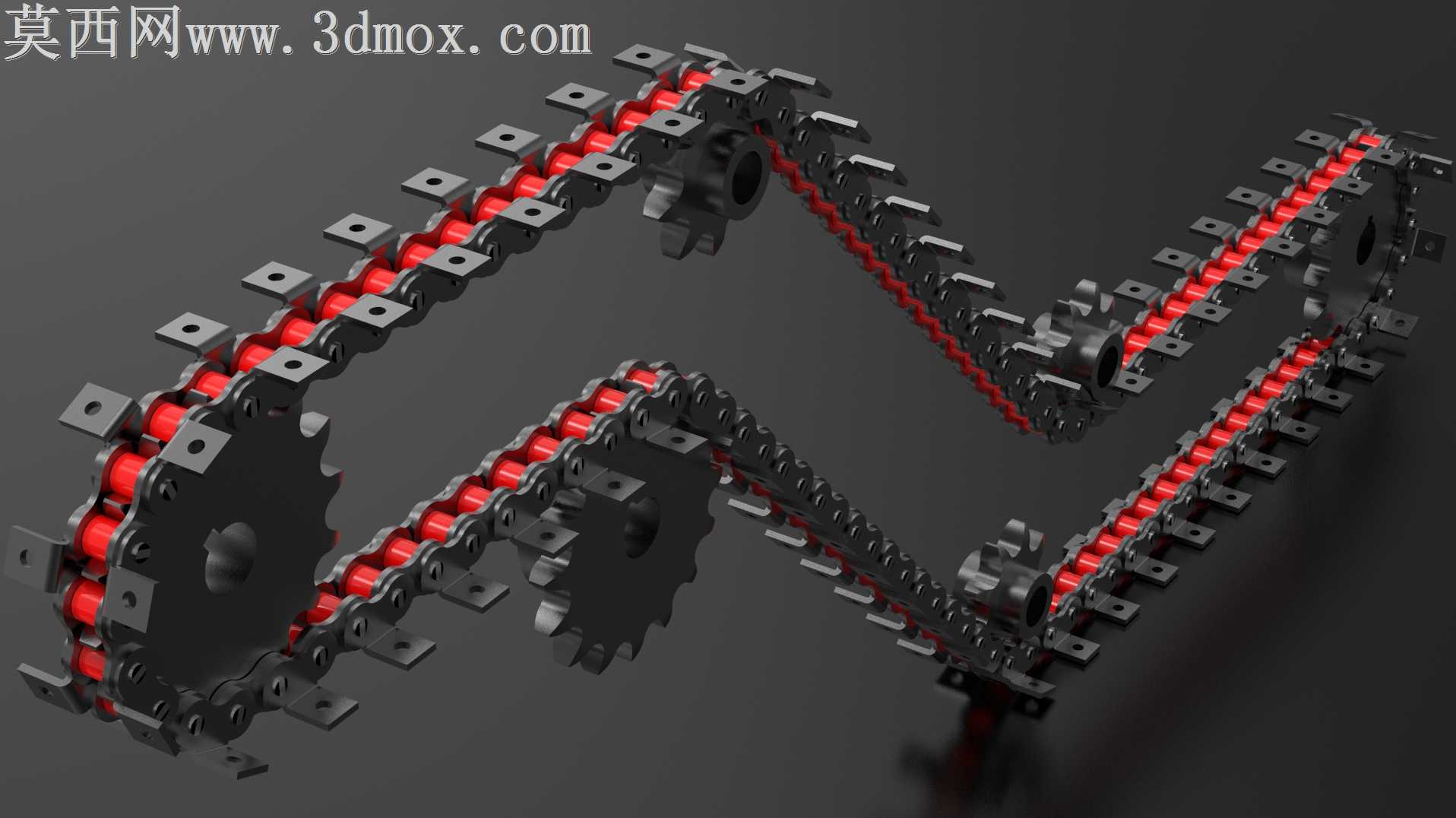

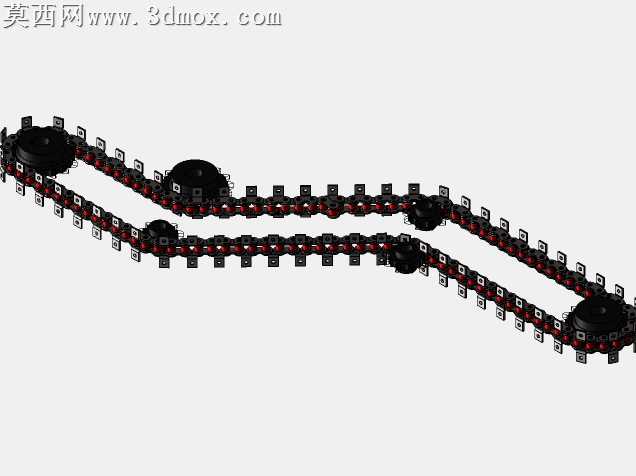

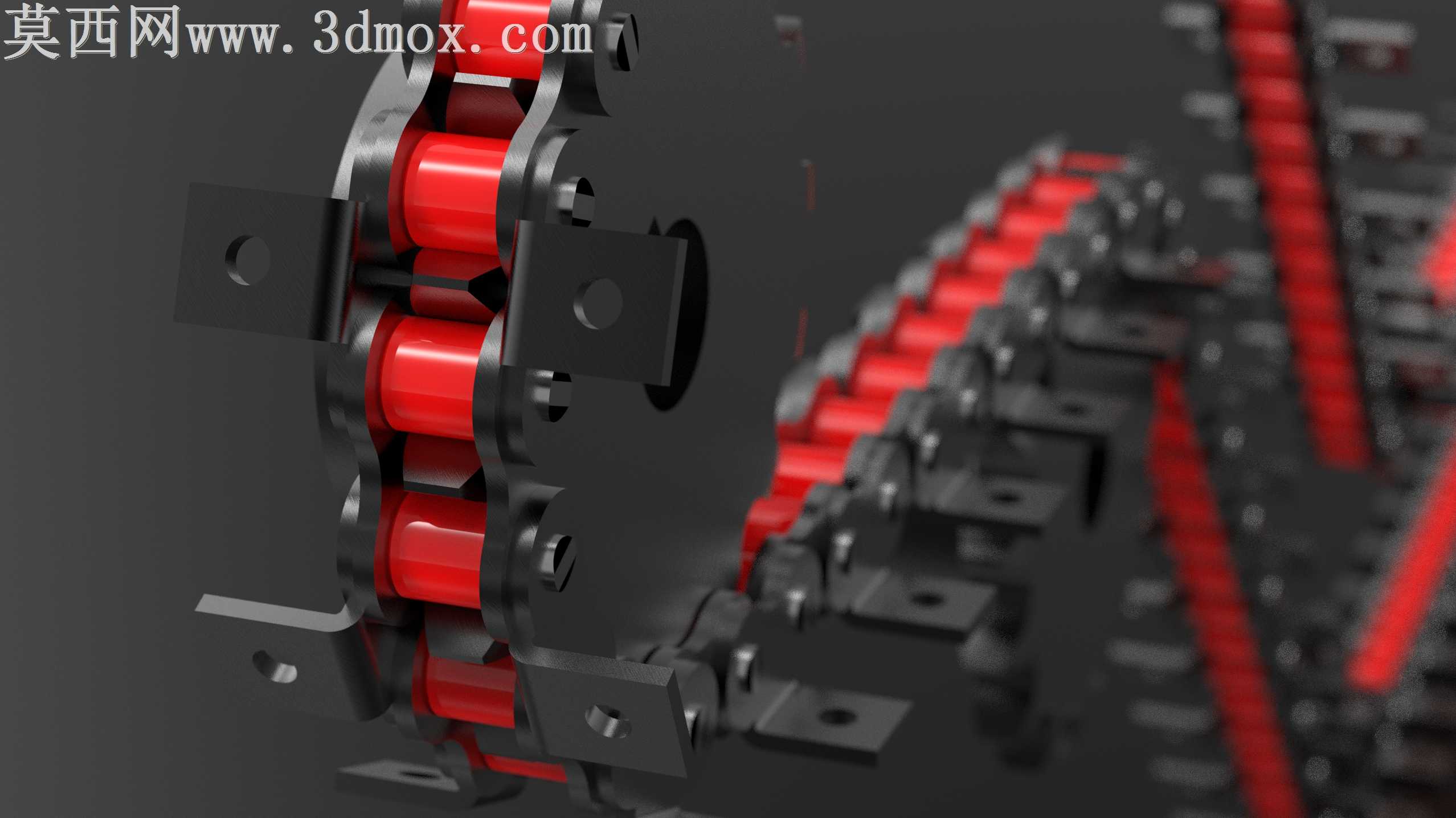

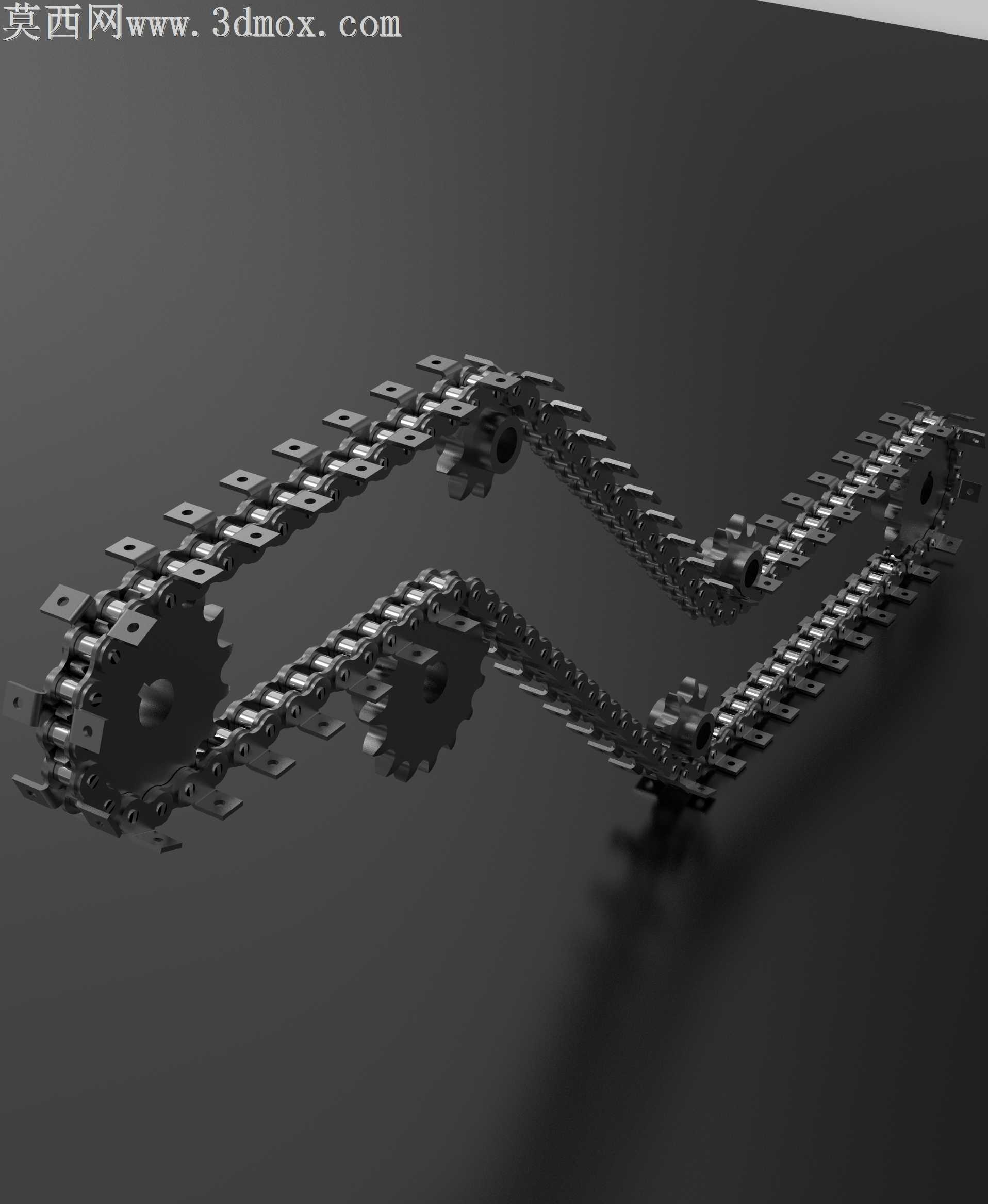

本作品为带K1型附件的双列滚子链传动系统三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了滚子链与配套链轮的啮合传动结构。建模阶段首先依据滚子链的标准节距参数，完成单个链节的结构搭建：包含内外链板、销轴、套筒、红色滚子部件，以及单侧延伸的K1型方形安装附件，每个链节的配合间隙按照实际装配公差设定，保证链节铰接转动的自由度符合真实物理特性。完成单个链节建模后，通过阵列与路径适配操作，将链节沿预设的W形传动轨迹排布，同时完成四个配套链轮的参数化建模，链轮的齿形按照滚子链啮合标准绘制，保证齿廓与滚子的贴合度完全匹配传动要求，所有链轮的安装轴孔、键槽结构均做了还原，链条与链轮的啮合位置经过反复调整，无干涉、错位问题。材质与渲染阶段，为金属材质的链板、链轮、销轴部件赋予了磨砂深灰金属材质，模拟经过发黑处理的工业链条金属质感，为滚子部件赋予高饱和度的红色橡胶质感材质，既区分了不同部件的功能属性，也让整体传动结构的视觉层次更清晰；场景内添加了柔和的环境反射与底部倒影效果，暗调背景突出传动组件本身的结构细节，多角度渲染图完整展示了链条的排布走向、附件安装位置、链轮啮合状态。设计思路上，该带附件滚子链可兼顾动力传动与物料承载输送功能，K1型附件的安装平面可直接固定工装治具或待输送工件，W形的排布轨迹可适配多工位变向输送的设备场景，建模过程中特意保留了链条的可动性约束，可直接导入仿真环境完成传动动力学模拟，验证不同张紧度下的传动平稳性，所有部件的结构尺寸均参考通用工业链条标准设定，可直接用于非标输送设备的方案设计、结构校核场景，帮助设计人员快速完成输送传动部分的布局验证，缩短设备开发的前期建模周期。
