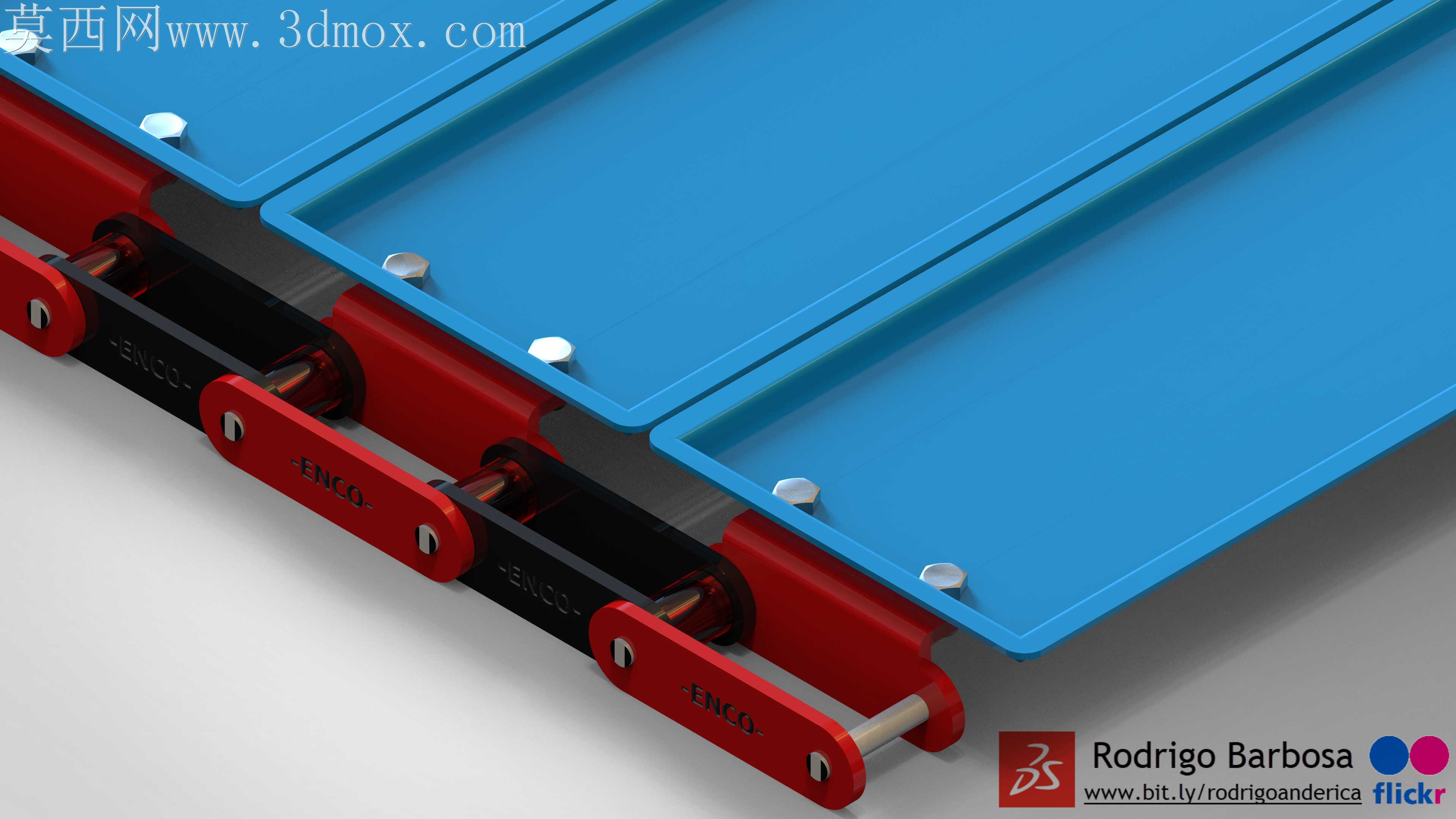

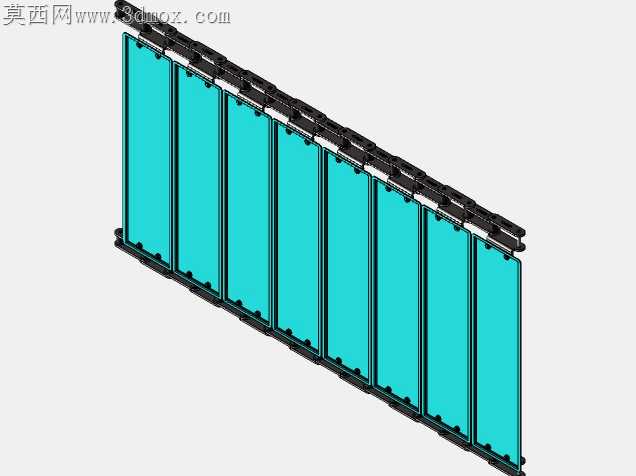

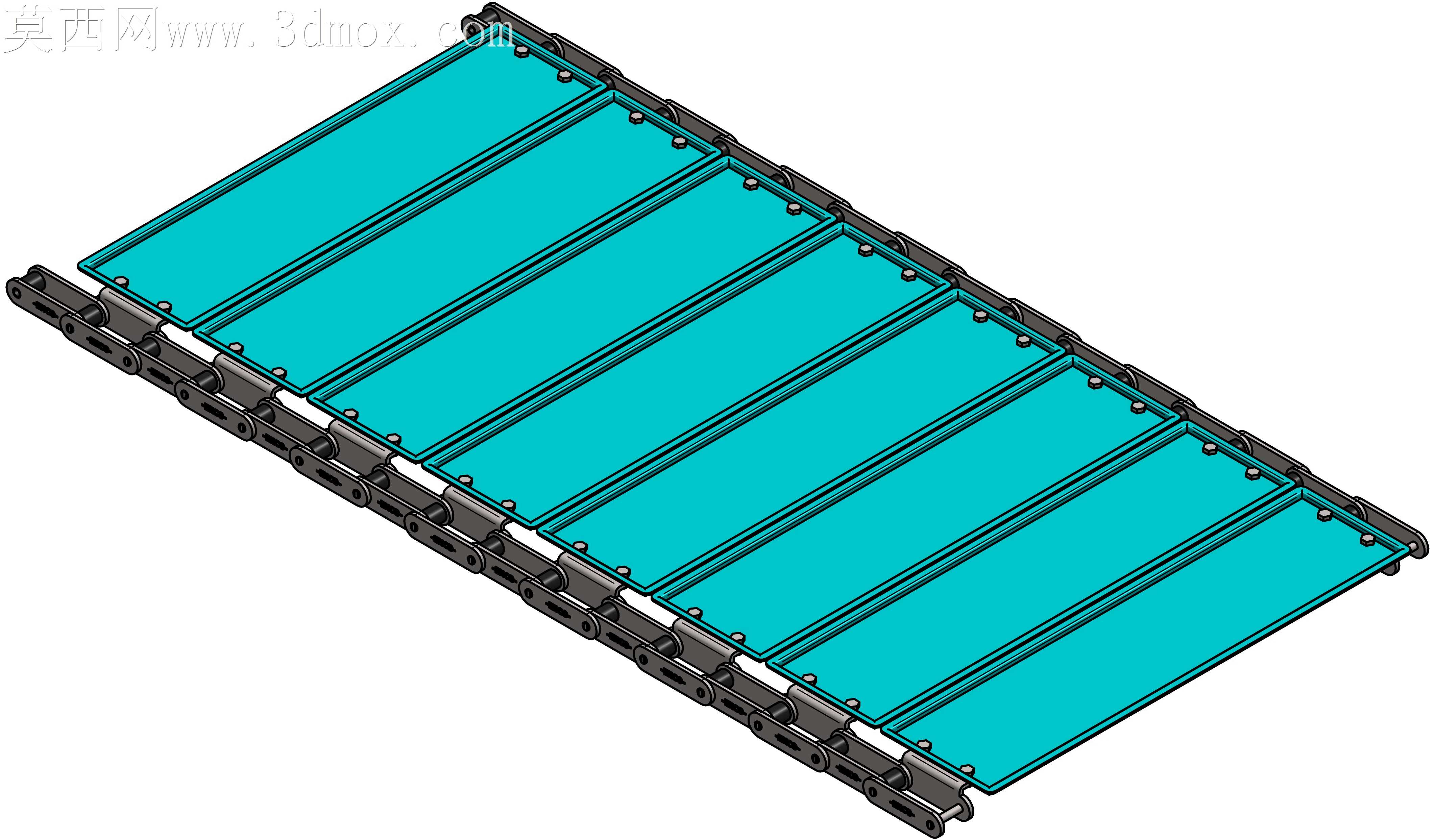

带蓝色载料托盘的工业输送链结构

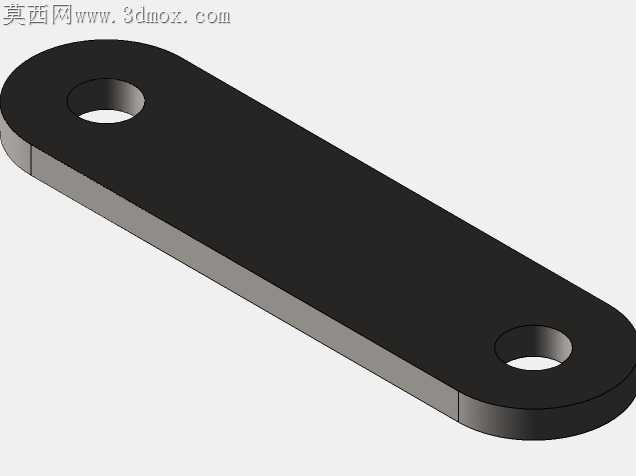

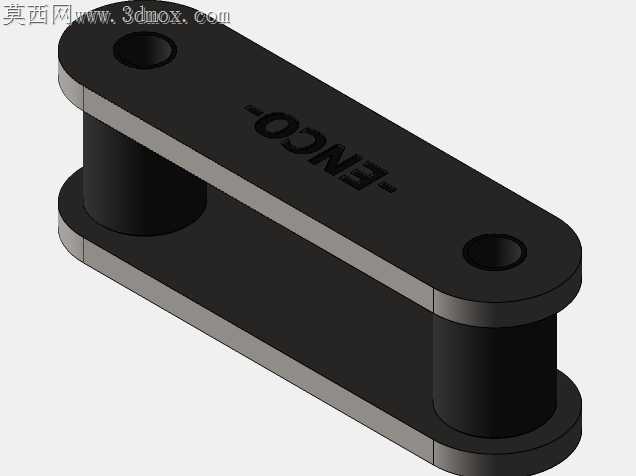

车间输送线长期运行时，外链板与销轴的配合间隙最容易藏入物料碎屑，磨蚀接触面后出现链节卡滞、跳齿的故障，这款输送链在链节铰接位置做了微小的翻边挡屑结构，能阻挡大部分粉状、颗粒状物料侵入铰接缝隙，减少日常运维的拆洗频次。红色外链板采用了等厚冲压成型设计，没有多余的减重凹槽，避免凹槽内积料后增加链条运行负载，板件边缘做了0.5mm的圆角钝化处理，装配时不会刮伤操作人员的防护手套，也不会在运行中剐蹭旁侧的线体护板。蓝色载料托盘通过沉头螺钉直接固定在内链板延伸出的安装座上，沉头孔的深度刚好与螺钉头厚度匹配，安装后螺钉头完全没入托盘表面，不会凸起刮蹭输送的工件底面，托盘边缘做了2mm高的围边，输送小型零散工件时不会从侧边滑落，托盘表面做了细微的防滑纹理，即使输送表面光滑的塑料件、金属薄片也不会出现相对滑移。链节之间的铰接销轴采用了过盈配合压装工艺，压装后销轴两端做了铆边处理，不会在长期往复运行中出现销轴窜出脱落的问题，内链板与套筒之间预留了0.02mm的活动间隙，既能保证链节灵活转动，又不会因为间隙过大出现链条晃荡、运行噪音超标的问题。托盘与链板的安装座之间垫了薄橡胶减震垫，链条经过线体两端的链轮换向时，托盘不会因为刚性碰撞产生明显的震动异响，也能避免金属接触面长期硬接触出现的磨损松动。相邻链节的转动角度经过精准核算，适配常用的12齿输送链轮，换向时不会出现链节卡滞、托盘互相磕碰的问题，链条运行时托盘始终保持水平状态，不会因为链节转动出现托盘倾斜撒料的情况。外链板表面做了喷塑处理，能抵御车间常见的潮湿、弱腐蚀环境，延长链条的整体使用寿命，托盘采用耐磨工程塑料材质，重量轻且抗冲击，即使偶尔有重物砸落到托盘上也不会出现开裂变形的问题。
