多规格150磅级法兰截止阀系列三维设计

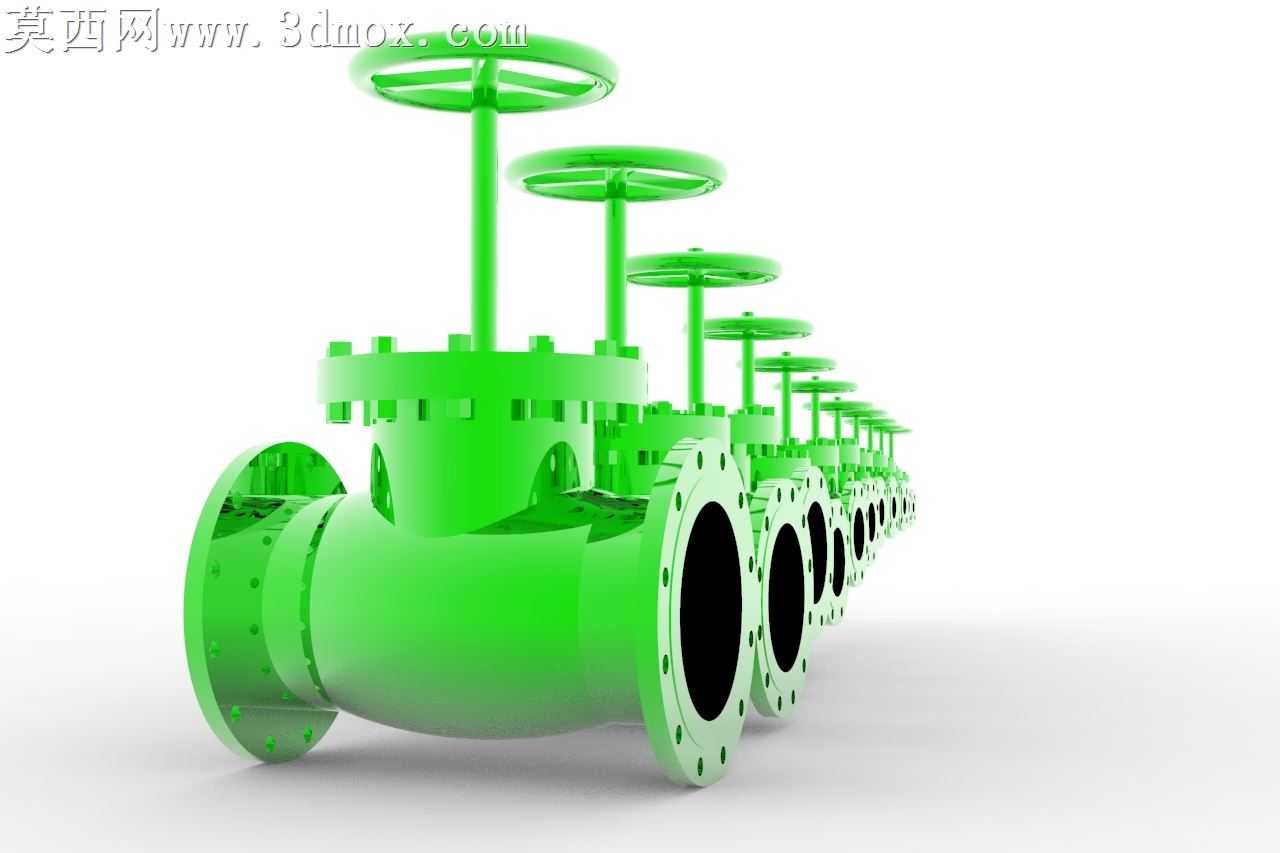

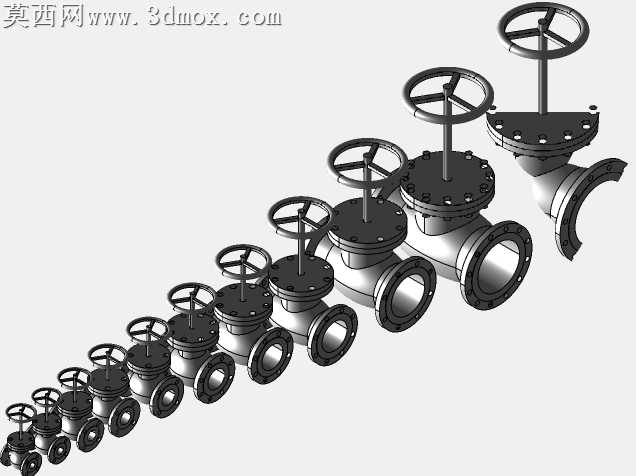

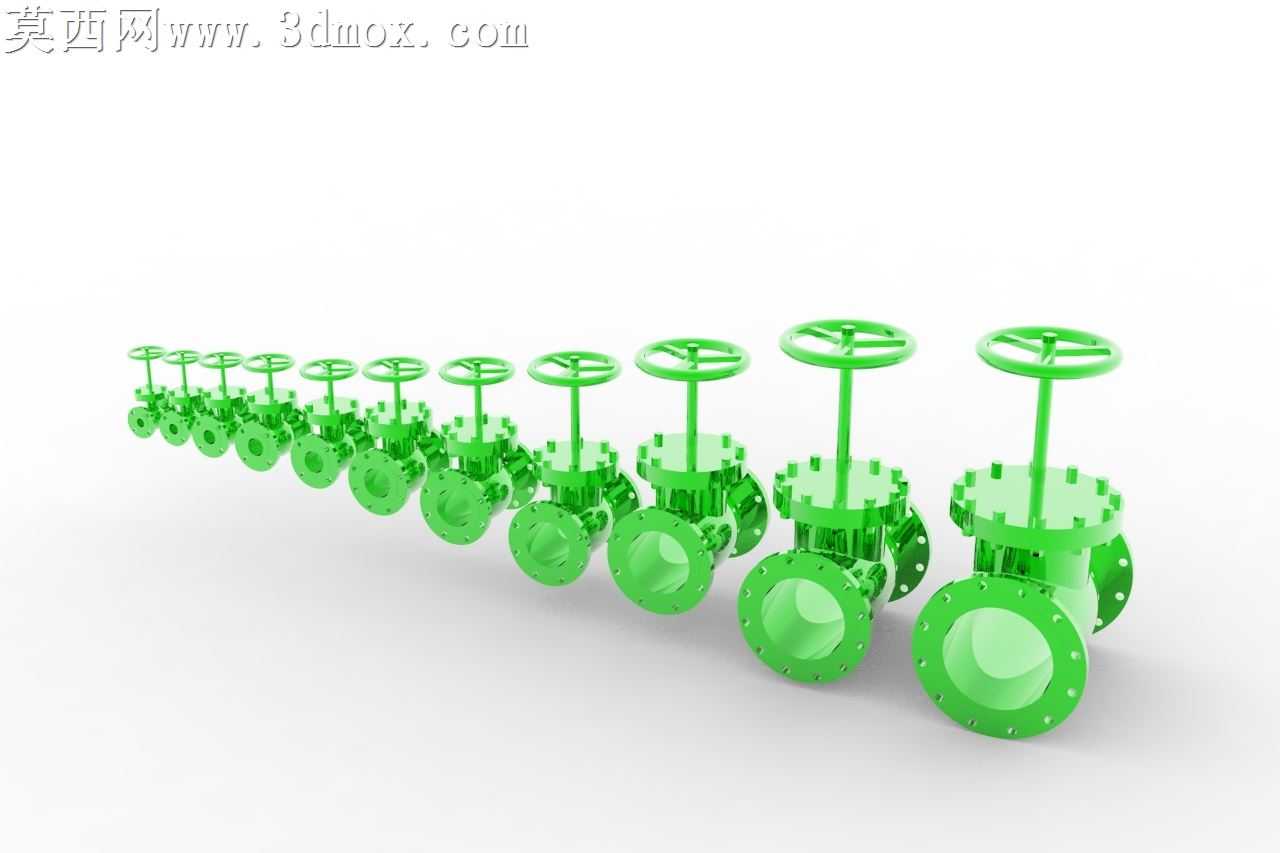

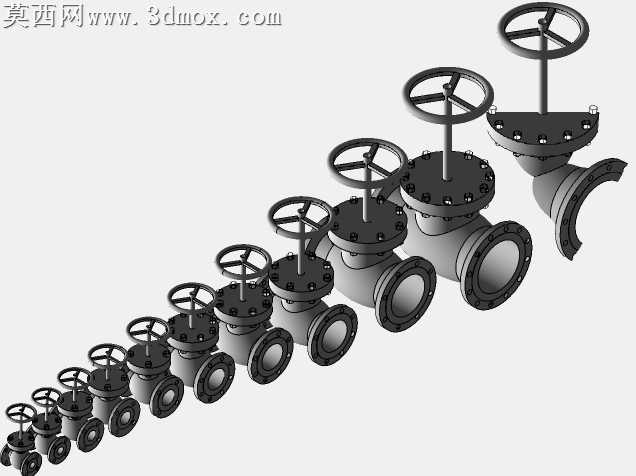

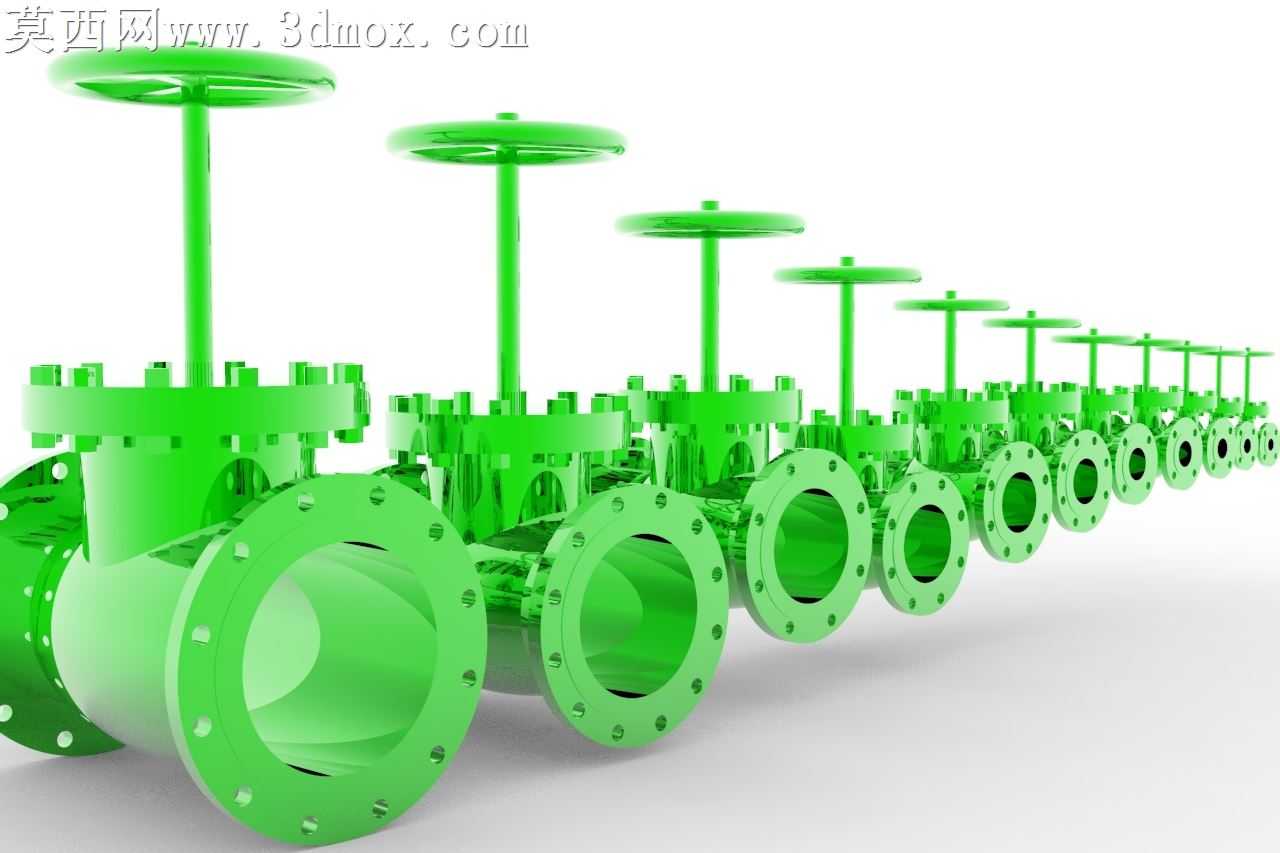

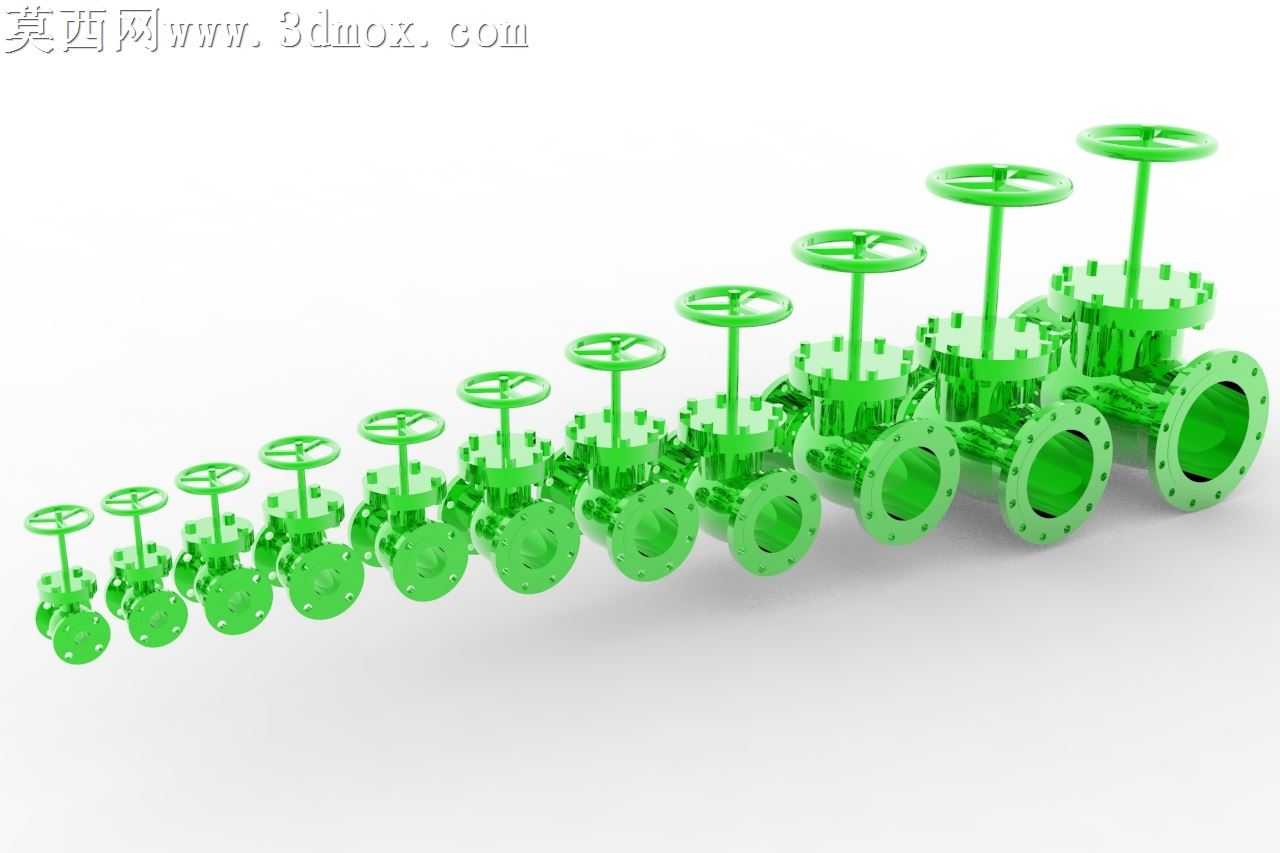

本套模型为150磅级系列法兰连接手动截止阀的全参数化三维设计成果，覆盖NPS1英寸至NPS12英寸共12种主流公称通径规格，建模过程严格遵循美标150LB压力等级的阀门设计规范，在三维建模环境中首先完成基准规格阀门的全参数骨架搭建，将阀体流道曲率、阀瓣密封面角度、阀杆梯形螺纹参数、手轮轮辐尺寸、法兰螺栓孔分布圆直径等核心尺寸关联至参数表，通过参数驱动快速衍生出全系列规格的阀门模型，保证同系列不同通径阀门的结构比例协调统一，所有零部件的配合间隙、装配公差均按照实际工业阀门的生产要求进行设定，可直接用于虚拟装配验证、管路系统干涉检查。模型材质设置贴合实际工业阀门的生产工艺，阀体、阀盖、法兰等承压铸件采用亮绿色工程塑料质感渲染，还原设计评审阶段常用的方案展示效果，阀杆、密封面等关键部件单独设置金属材质区分，手轮表面添加细微的磨砂纹理提升真实感，渲染阶段采用三点布光方案，主光从侧上方投射突出阀门的轮廓立体感，辅光补全暗部细节避免结构阴影过深遮挡关键特征，顶光勾勒手轮与阀盖的边缘轮廓，最终渲染效果清晰展现每一个规格阀门的外部结构特征。结构设计上，每款阀门均保留了完整的手动操作结构，包括轮辐式手轮、升降式阀杆、螺栓连接阀盖、法兰式连接端，阀体采用直通式流道设计，阀瓣为锥面密封结构，符合常规截止阀的截流工作原理，不同通径规格的阀门对应匹配了符合标准要求的螺栓数量、手轮直径、阀盖高度，其中小通径阀门采用精简的螺栓布局适配小尺寸法兰，大通径阀门增加螺栓数量保证承压强度，同时对应加大手轮直径降低手动操作力矩。整套模型的设计思路围绕工业管路系统的快速选型适配展开，全系列统一的建模基准与装配原点可支持直接导入管路装配体，根据实际管径需求快速调用对应规格的阀门模型，无需重复调整装配位置，可大幅提升工业管路三维布局的设计效率，模型同时保留了各零部件的独立建模特征，可支持后续的工程图导出、结构有限元分析、加工工艺模拟等拓展应用。
