可3D打印文丘里阀无呼吸机呼吸阀设计

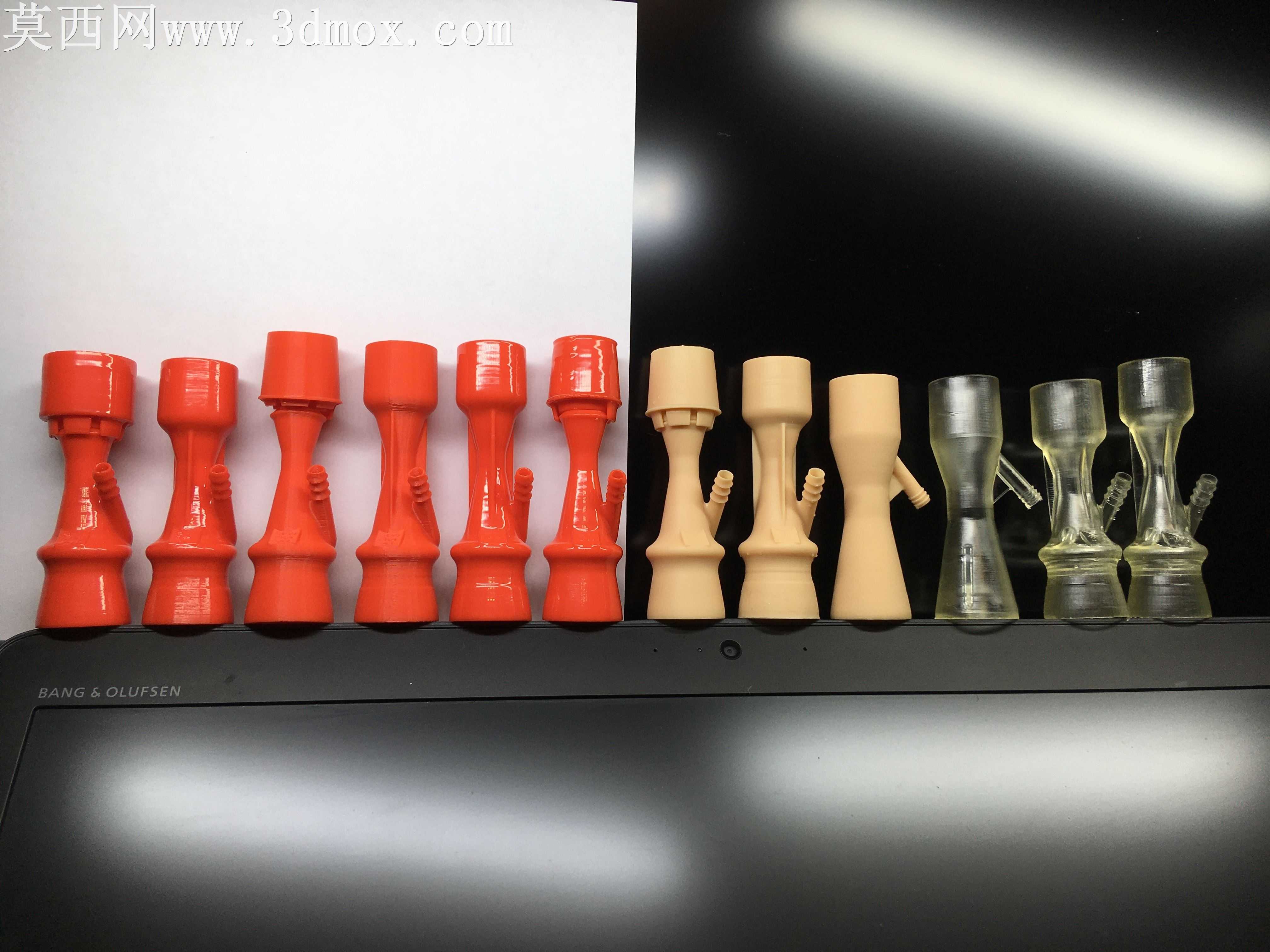

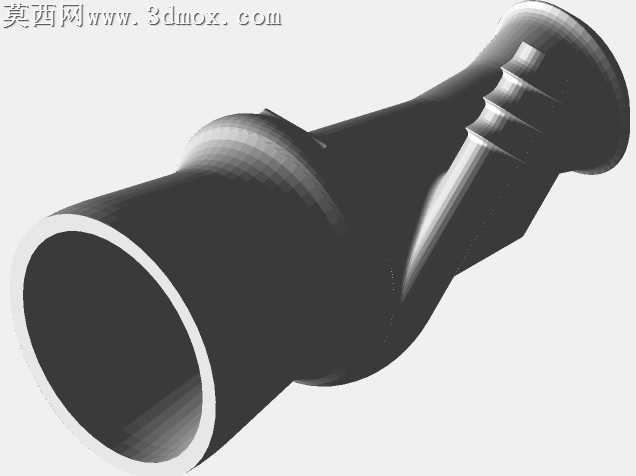

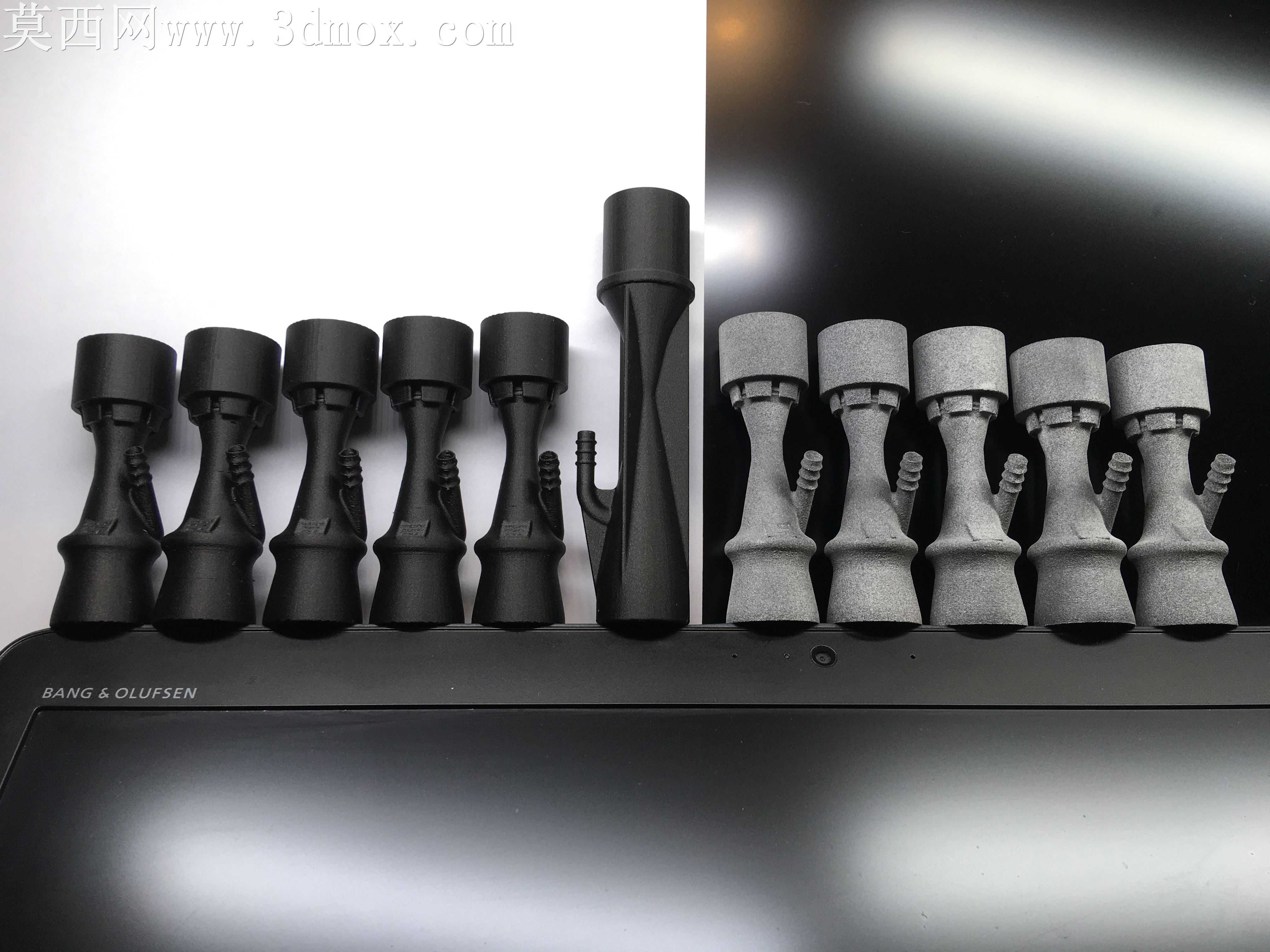

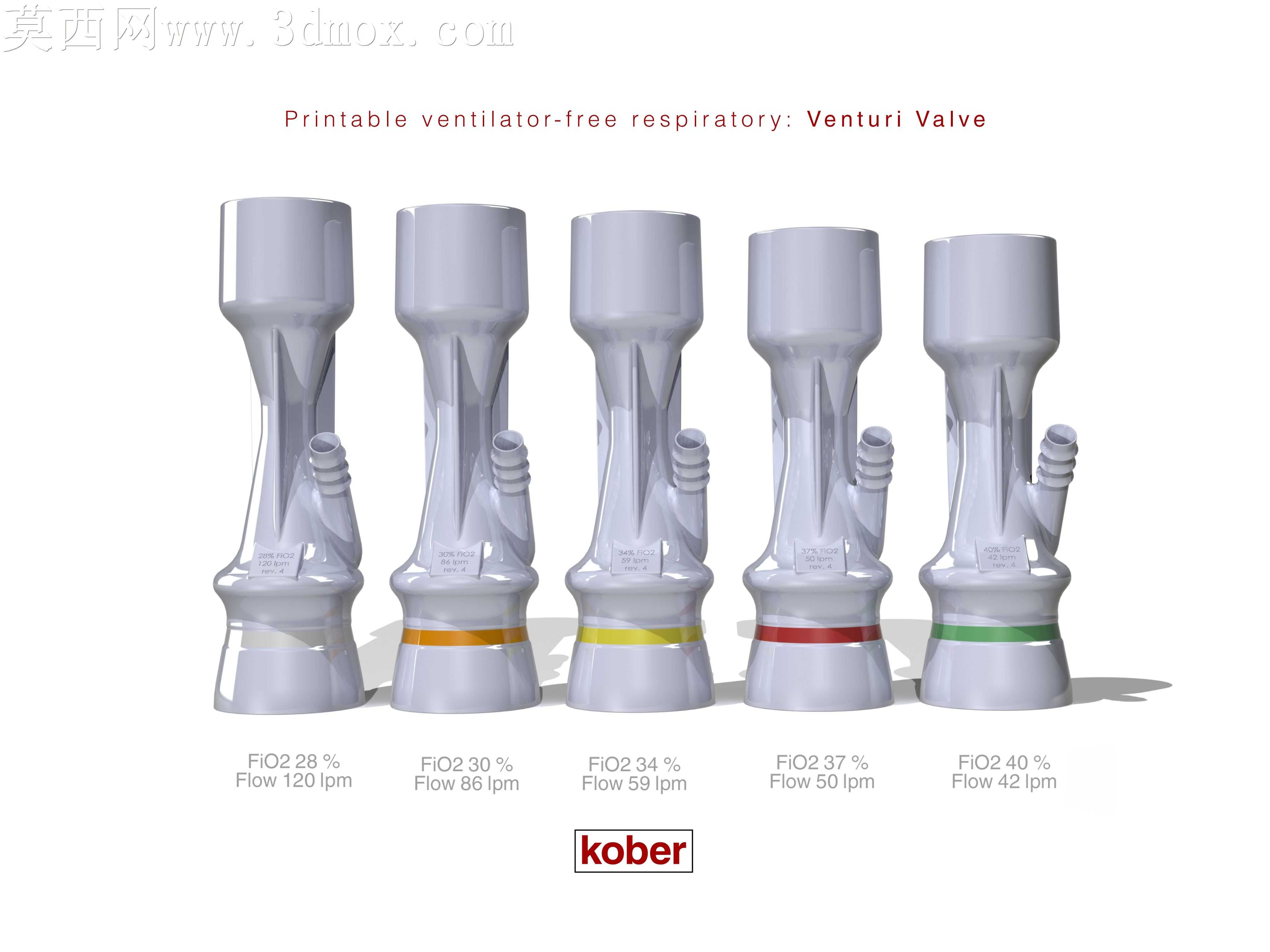

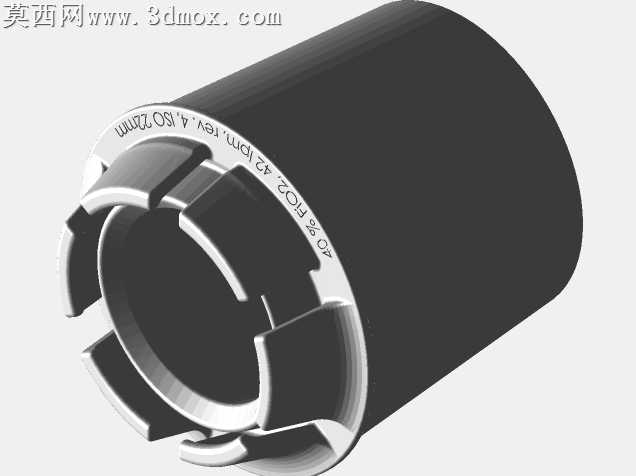

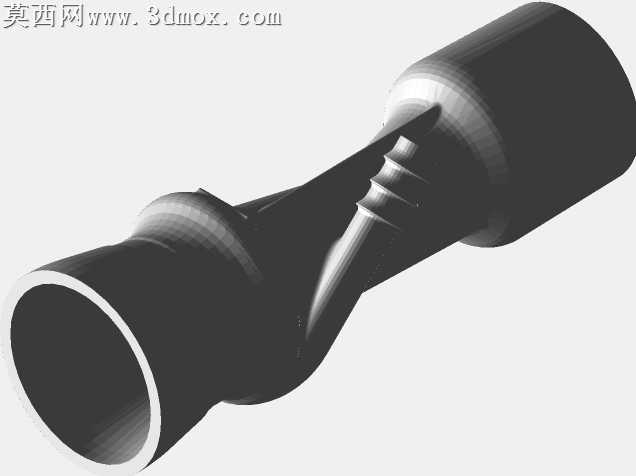

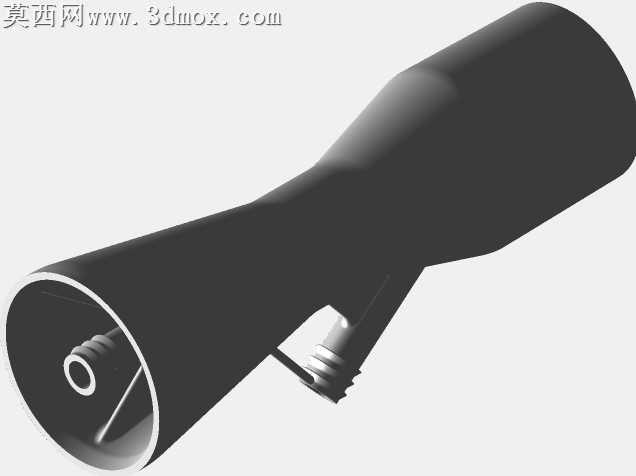

本作品为适配无呼吸机场景设计的可3D打印文丘里阀三维模型，建模阶段严格遵循文丘里效应的流体力学原理，将整体流道拆分为收敛段、恒定喉段、渐扩扩散段三个核心功能区段，逐段校准流道曲面的曲率参数，确保气流在收敛喷嘴段能够形成稳定低压区，顺利卷吸侧方接入的空气流，实现纯氧与空气的精准比例混合。建模过程中对侧部5-6mm软管接口做了标准化适配设计，完全匹配ISO 5356 22MRev.5的通用医疗管路接口规范，同时针对不同氧浓度输出需求，设计了五款不同色环标识的阀件变体，分别对应FiO2 28%、30%、34%、37%、40%的输出浓度，匹配120lpm、86lpm、59lpm、50lpm、42lpm的对应流量参数，可通过氧流调节覆盖临床常用的给氧区间。材质渲染阶段，针对3D打印常用的医用光敏树脂材质做了材质参数校准，还原了树脂件半哑光的表面质感，不同浓度变体的标识色环采用高对比度的橙、黄、红、绿配色，便于快速识别区分；模型所有流道内壁做了平滑曲面处理，无多余结构棱角，避免打印后产生流道阻力过大、气流紊流的问题，同时整体壁厚做了均匀化处理，适配FDM与光固化3D打印的工艺要求，避免打印过程中出现壁厚不均导致的变形、开裂问题。结构设计上充分考虑无呼吸机场景的应急使用需求，整体无活动阀芯、无额外密封配件，一体打印即可完成装配投入使用，降低了应急生产的加工与装配门槛；建模阶段通过CFD流体仿真反复校准喉段直径、扩散段张角的核心参数，确保氧气入口通入10-20lpm流速的纯氧时，侧方空气入口能够稳定卷吸空气，在出口处形成符合预设浓度的混合氧气，满足不同患者的给氧需求。模型所有外部结构均做了圆角过渡处理，无尖锐棱角，避免临床使用中划伤医护人员或患者，接口处做了轻微的倒扣结构，确保外接软管连接后具备足够的连接强度，不易脱落。
