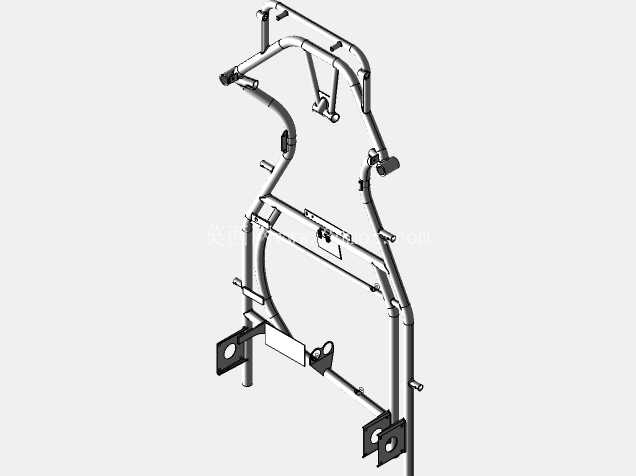

简易娱乐卡丁车钢管式车架底盘结构

　　这款钢管式卡丁车底盘，是面向场地娱乐、青少年科普教学、业余竞速体验场景开发的承载结构，作为卡丁车整车的核心承载基体，所有动力单元、转向机构、行驶系统、座椅防护组件都需要依托该底盘完成安装定位，直接决定整车的行驶刚性、操控响应特性与使用安全性。从结构设计逻辑来看，整体采用异型冷拔钢管弯管拼焊成型，没有采用复杂的冲压钣金拼接结构，核心考量是在满足刚性要求的前提下尽可能降低自重，同时简化加工工序，适合小批量定制化生产场景。底盘前部预留了转向机安装位与前悬固定支座，支座上的同轴安装孔经过同轴度公差校核，可直接适配标准卡丁车转向节总成，安装面的平面度控制在0.2mm以内，避免转向过程中出现卡滞、回正不畅的问题。

　　中部区域是动力总成与座椅的安装区间，两侧纵梁的间距经过反复校核，既可以适配常规的单缸汽油机动力单元，也能兼容电动卡丁车的电池组与驱动电机布置，安装孔位采用模块化设计，不需要额外切割补焊就能完成不同动力形式的切换，大幅提升了底盘的通用适配性。后部设置了后轴固定支架与防撞安装位，支架的焊接位置经过受力仿真验证，在满载急加速、高速过弯的工况下，应力集中区域的形变余量控制在安全阈值内，不会出现焊缝开裂、结构形变的问题。底盘的整体安装边界充分考虑了场地卡丁车的通行需求，轮距设定适配常规1.2米宽度的赛道，轴距参数兼顾了低速灵活性与高速行驶稳定性，不会出现轴距过短导致的高速翘头、转向过度问题，也不会因为轴距过长丧失卡丁车特有的灵活操控特性。钢管的弯折弧度全部经过运动干涉校核，转向轮打满角度时不会与车架管体发生剐蹭，驾驶员脚部放置区域预留了足够的操作空间，不会出现踩踏板时磕碰车架的情况。在实际场地运营场景中，这类钢管底盘的维护成本极低，局部管体出现碰撞变形后可以通过局部切割补焊快速修复，不需要整体更换车架，非常适合商用卡丁车场馆高频次、高碰撞概率的使用环境。设计过程中特意规避了复杂的曲面结构，所有弯管的曲率半径都适配常规弯管机的加工参数，不需要定制特殊的弯管模具就能完成生产，进一步压缩了制造成本。

　　底盘上的所有安装支座都采用统一厚度的钢板切割成型，焊接位置预留了定位凸台，焊接作业时不需要反复测量定位，就能保证各安装点的位置精度，降低了焊接作业的技术门槛，同时也能减少焊接变形带来的装配误差。从受力传递路径来看，整车行驶过程中产生的纵向冲击力、侧向过弯力都会通过各安装支座传递到钢管主框架上，主框架的管体走向顺着受力方向布置，尽可能减少力流的转折，避免局部应力集中导致的结构疲劳损坏。前部的防撞结构与主车架采用可拆卸连接，碰撞损坏后可以快速更换，不需要对主车架进行校正维修，大幅缩短了场馆车辆的故障停运时间。

　　座椅安装位的高度经过人机工程校核，驾驶员坐入后重心位置处于车架的几何中心附近，过弯时的重量分配更加均衡，既可以提升操控极限，也能减少单侧车轮的负载磨损。转向管柱的安装角度预留了调节余量，可以根据不同身高的驾驶员调整方向盘位置，适配更广泛的使用人群。制动系统的安装位兼容机械式拉线刹车与液压刹车两种方案，运营方可以根据成本预算与使用需求灵活选择配置，不需要对底盘结构进行二次改造。整车的线束、油路固定点在底盘上都预留了对应的焊接螺母，后期装配时不需要在钢管上钻孔，避免钻孔破坏钢管的结构强度，同时也能让整车管线布置更加规整，减少管线磨损导致的故障隐患。
