标准六角内螺纹锁紧螺母结构设计

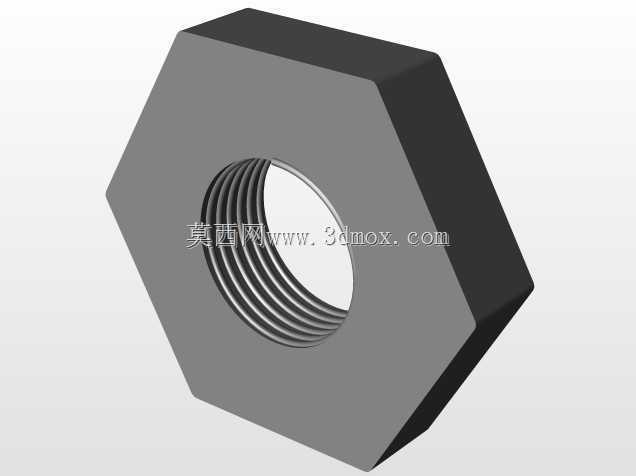

　　在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式，六角螺母作为配套螺栓、螺柱实现构件紧固的核心零件，几乎覆盖从民用设备检修到重型工业装备组装的全场景。这款六角螺母采用正六边形外轮廓设计，是经过长期工业验证的最优受力外形，六个平面可适配普通开口扳手、活动扳手、套筒等通用紧固工具，在狭窄装配空间内，每次仅需转动60度即可完成扳手换位，相比四角、八角外形，在扳手咬合受力面积与操作空间需求上达到了最佳平衡，不会出现边角应力集中导致的拧裂、滑边问题。内孔采用标准公制三角内螺纹设计，螺纹牙型角为60度，牙侧间隙经过公差配合优化，与对应规格外螺纹旋合后，牙型接触面均匀承载，可承受轴向拉力与横向剪切力的复合载荷，

　　螺纹收尾处设置有合理的退刀结构，避免螺纹末端出现不完整牙型导致的旋合卡滞、应力集中断裂问题。从设计逻辑上看，这款螺母的厚度尺寸经过载荷校核，针对常用的8.8级配套螺栓强度等级，螺母厚度满足螺纹旋合圈数不少于8圈的设计要求，确保螺纹连接的失效形式优先出现在螺杆断裂而非螺纹滑牙，符合等强度设计原则，避免材料浪费的同时保障连接可靠性。螺母的两个端面均设计有平整的承压面，平面度公差控制在合理范围内，装配时承压面与被连接件表面完全贴合，不会出现偏载导致的螺纹副受力不均、预紧力流失问题，在有防松需求的场景下，可直接搭配平垫圈、弹簧垫圈或者自锁垫片使用，无需额外加工端面。在实际设备应用中，这类六角螺母可用于钢结构框架的节点紧固、

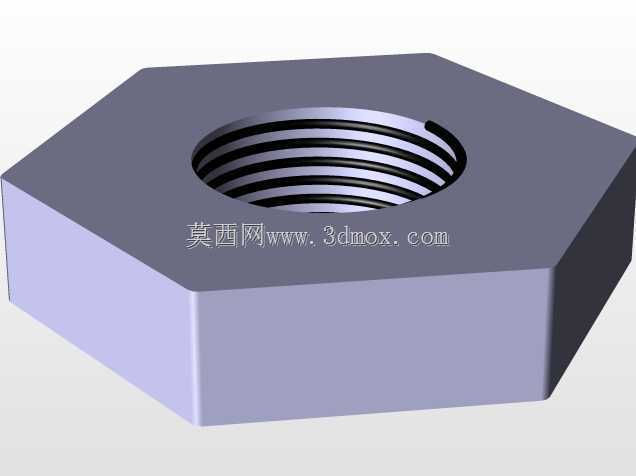

　　传动设备的端盖固定、液压管路的接头锁紧、电气柜体的装配连接等场景，无论是承受静载荷的固定连接，还是存在小幅振动的工况下，只要按照标准扭矩施加预紧力，均可实现长期稳定的紧固效果。建模过程中，先通过草图绘制正六边形外轮廓与内孔基圆，拉伸生成螺母基体后，采用螺旋线扫描切除的方式生成内螺纹特征，对螺纹首尾进行收尾处理，同时对外棱边做小尺寸倒角，既去除加工毛刺避免划手，也能在装配时起到导向作用，方便螺母对准螺杆螺纹入口，提升装配效率。从安装边界来看，这款螺母的对边尺寸严格遵循国标公差要求，配套扳手的开口尺寸可直接按标准规格选取，装配时所需的扳手回转空间仅需略大于螺母外接圆直径即可，在密集布孔的安装面上，相邻螺母之间不会出现扳手干涉问题，

　　适合多孔位密集装配的场景。螺母的材质可根据使用场景选用碳钢、不锈钢或者铜合金，不同材质的螺母可适配防腐、高强度、导电等不同工况需求，三维模型的参数化特征可直接修改螺纹规格、对边尺寸、厚度等参数，快速生成不同规格的同系列螺母模型，大幅提升通用标准件的建模效率，在做整机装配仿真时，可直接调用该模型进行干涉检查，验证装配空间是否足够，提前规避现场装配时出现的扳手空间不足、螺母与周边零件干涉等问题。
