外六角全螺纹紧固螺栓结构设计

　　在各类机电设备装配场景中，螺纹紧固件是应用基数最大的基础连接元件，其中外六角全螺纹螺栓的适配场景覆盖了从低压电气柜体组装、小型变压器构件固定到通用机械设备零部件拼接的绝大多数刚性连接需求。这类螺栓的核心作用是通过螺纹副的咬合作用，配合平垫、弹垫或者螺母实现两个及以上带通孔构件的压紧固定，保证被连接件在设备运行过程中不会出现相对位移、松脱分离的情况，尤其在交流稳压器这类存在轻微电磁振动的电气设备内部，螺栓的连接可靠性直接影响设备内部绕组、接线端子等构件的位置稳定性，避免因长期振动导致接线松动、构件移位引发的电气故障。

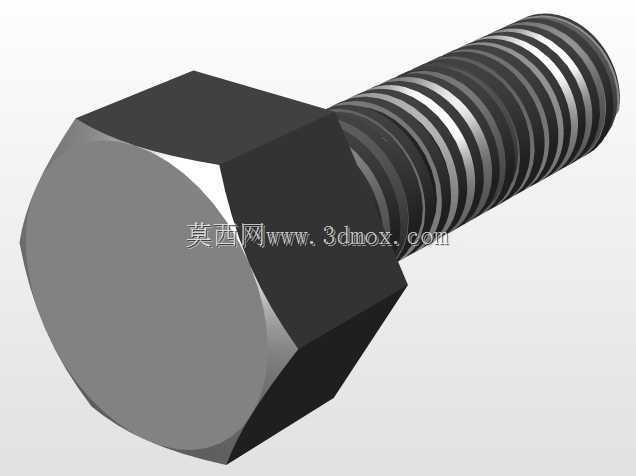

　　从结构设计逻辑来看，这款外六角螺栓采用六角头与全螺纹杆身一体化的结构形式，六角头的对边尺寸、头部厚度均遵循通用紧固件的尺寸规范，能够适配常规开口扳手、套筒扳手的拧紧作业，头部下端的支承面做了平整化处理，拧紧时可以与被连接件表面或者垫圈表面充分贴合，避免局部应力集中导致的接触面压溃问题。杆身部分采用全螺纹设计，区别于半螺纹螺栓，全螺纹结构可以适配不同厚度的被连接件组合，不需要额外计算光杆段长度是否匹配叠层构件的总厚度，在小批量设备装配、现场维修改造场景中，全螺纹螺栓的适配灵活性更高，能够减少备件储备的规格种类。螺纹牙型采用通用公制三角螺纹，牙型角60度，这种牙型具备良好的自锁性能，螺纹大径、中径、小径的尺寸公差符合普通螺纹的精度要求，既能够保证与对应规格螺母或者内螺纹孔的顺畅旋合，又能控制螺纹副的配合间隙，避免因间隙过大导致连接刚性不足。

　　从安装边界来看，这类螺栓的安装空间需要预留足够的扳手操作空间，六角头的外接圆直径决定了扳手作业的最小回转半径，在进行结构排布时，螺栓孔中心到构件侧壁的距离需要大于六角头外接圆半径加上扳手厚度的最小安全距离，避免出现扳手无法就位、无法施加规定拧紧力矩的问题。螺栓的旋入深度需要根据被连接件的材质进行匹配，若被连接件为钢制构件，内螺纹旋合长度不小于螺纹公称直径即可满足强度要求；若为铝合金、工程塑料等强度较低的材质，需要适当增加旋合长度，避免螺纹牙受力过大发生滑牙失效。螺栓的长度选型需要考虑被连接件总厚度、垫圈厚度、螺母厚度以及拧紧后露出螺母的螺纹扣数，通常要求拧紧后螺栓露出螺母2-3个螺纹扣，既保证螺纹副有足够的啮合长度，又不会因露出过长造成空间干涉或者材料浪费。

　　在实际应用中，这类外六角螺栓的受力形式以轴向拉力为主，同时在设备存在横向振动时会承受一定的剪切力，因此设计时需要根据连接部位的受力载荷计算螺栓的公称直径，保证螺栓的抗拉强度、抗剪强度满足设备的极限载荷要求。针对交流稳压器这类电气设备的应用场景，螺栓表面通常会做镀锌钝化处理，既具备基础的防锈能力，避免长期使用后锈蚀导致拆卸困难，也不会因镀层过厚影响螺纹的配合精度。在三维建模过程中，这类标准件的建模需要重点保证螺纹牙型的参数准确性、六角头的尺寸规范性，同时要考虑模型在装配体中的干涉检查需求，模型的装配基准通常设置在头部支承面与杆身轴线的交点位置，方便在装配环境中与构件的安装孔进行同轴、面贴合的约束配合，提升装配设计的效率。
