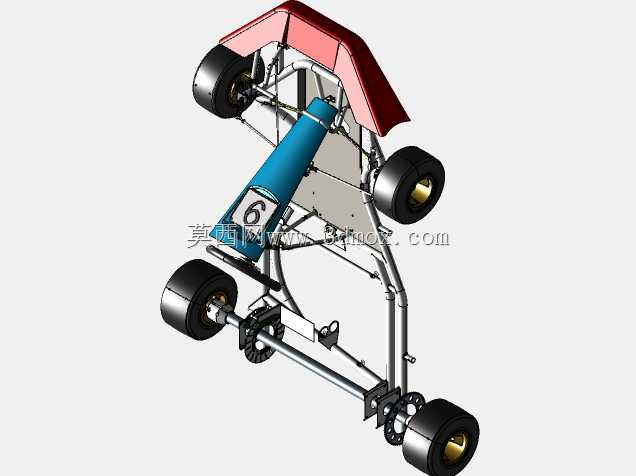

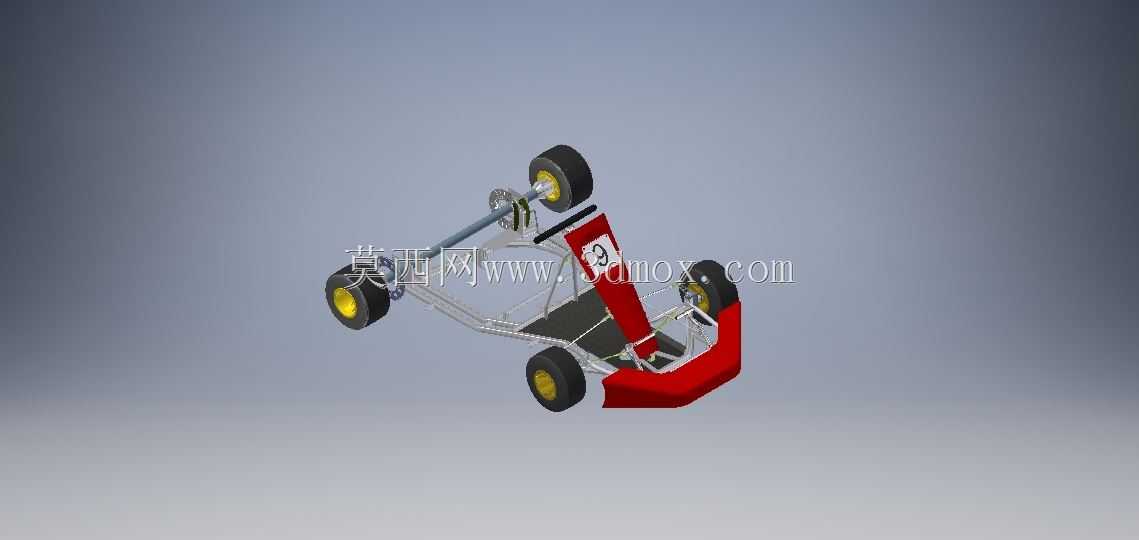

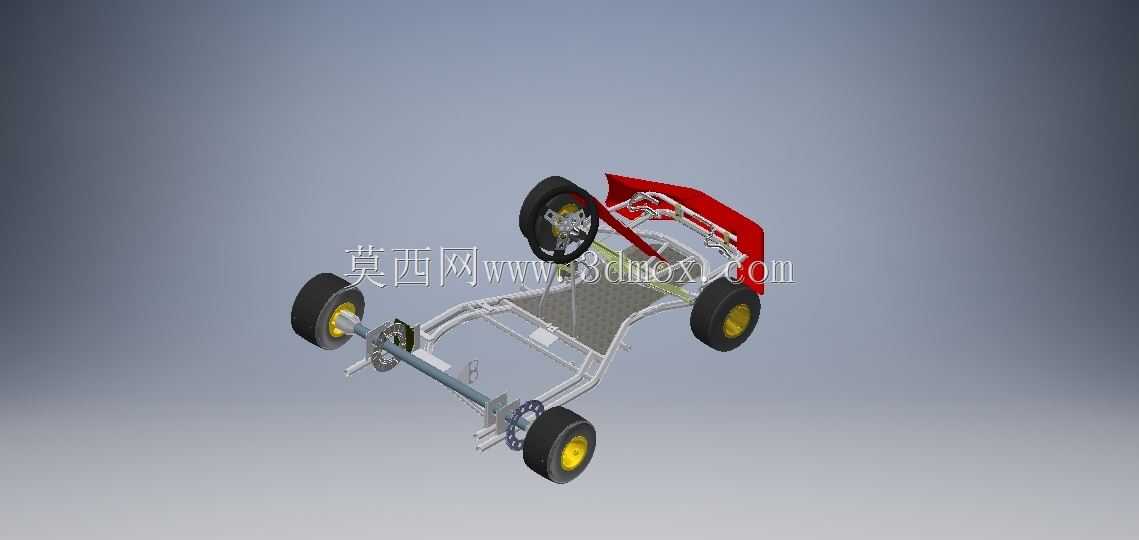

钢管车架结构娱乐卡丁车整车总成

这套卡丁车总成结构，主要面向商用游乐场地、个人休闲改装、青少年机械科普教学场景使用，区别于专业竞速类卡丁车的极致轻量化设计，这套结构更偏向耐用性与维护便捷性的平衡，适配户外硬化场地、室内游乐场馆的日常高频使用需求。从结构布局来看，整车采用外露式钢管桁架车架，主承载梁采用冷拔无缝钢管弯折焊接成型，前后轴安装位预留了统一的同轴度定位基准，轮距与轴距的设定兼顾了低速行驶的稳定性与过弯的灵活性，不会出现轴距过长转向半径过大、或是轴距过窄高速侧倾风险高的问题。转向系统直接连接前轮转向节，省略了多余的助力结构，转向传动比设定偏大，低速打舵力度适中，适配非专业驾驶人群的操作习惯，转向拉杆两端采用球头铰接结构，长期使用出现旷量后可直接单独更换球头部件，无需整体更换拉杆总成，降低日常运维成本。后轮采用整体式驱动桥结构，桥管与车架通过多组安装支座刚性连接，制动盘直接固定在后桥输入端，制动卡钳安装位预留了通用安装孔位，可适配不同规格的液压制动组件，后期维护更换配件无需额外做结构改制。车架中部预留了动力单元安装空间，可适配小排量汽油发动机或是低速直流电机组件，安装位的孔位采用通用化设计，不需要重新打孔焊接就能完成动力单元的固定，电池或是油箱的安装位也做了预留，布局在车架中部低重心位置，避免重量偏移影响行驶稳定性。四个轮组采用通用型小尺寸充气轮胎，轮毂为分体式结构，轮胎磨损后可直接拆卸更换，轮轴的轴承安装位做了台阶定位，装配时可直接压装到位，不需要额外调整轴承间隙。车尾设置了高位红色防撞尾翼结构，除了视觉标识作用外，尾部的延伸结构可在发生追尾碰撞时率先承接冲击力，避免直接撞击车架主承载结构与动力组件，同时尾翼的安装支架采用螺栓固定，碰撞变形后可快速拆卸更换。车架上部预留了座椅安装点位，可适配通用型卡丁车专用座椅，座椅安装位的前后调节行程覆盖不同身高的驾乘人员，脚踏区域的底板采用花纹防滑钢板铺设，边缘做了翻边处理，避免行驶过程中砂石卷入车架内部卡滞传动部件。整车所有外露的焊接位置都做了打磨处理，安装孔位均采用数控钻孔保证位置精度，各部件的安装边界都做了干涉校验，装配过程中不会出现部件之间的运动干涉，转向轮在最大转角状态下也不会与车架、拉杆部件发生剐蹭。
