DAFCF半管翻斗式重载卡车车体设计

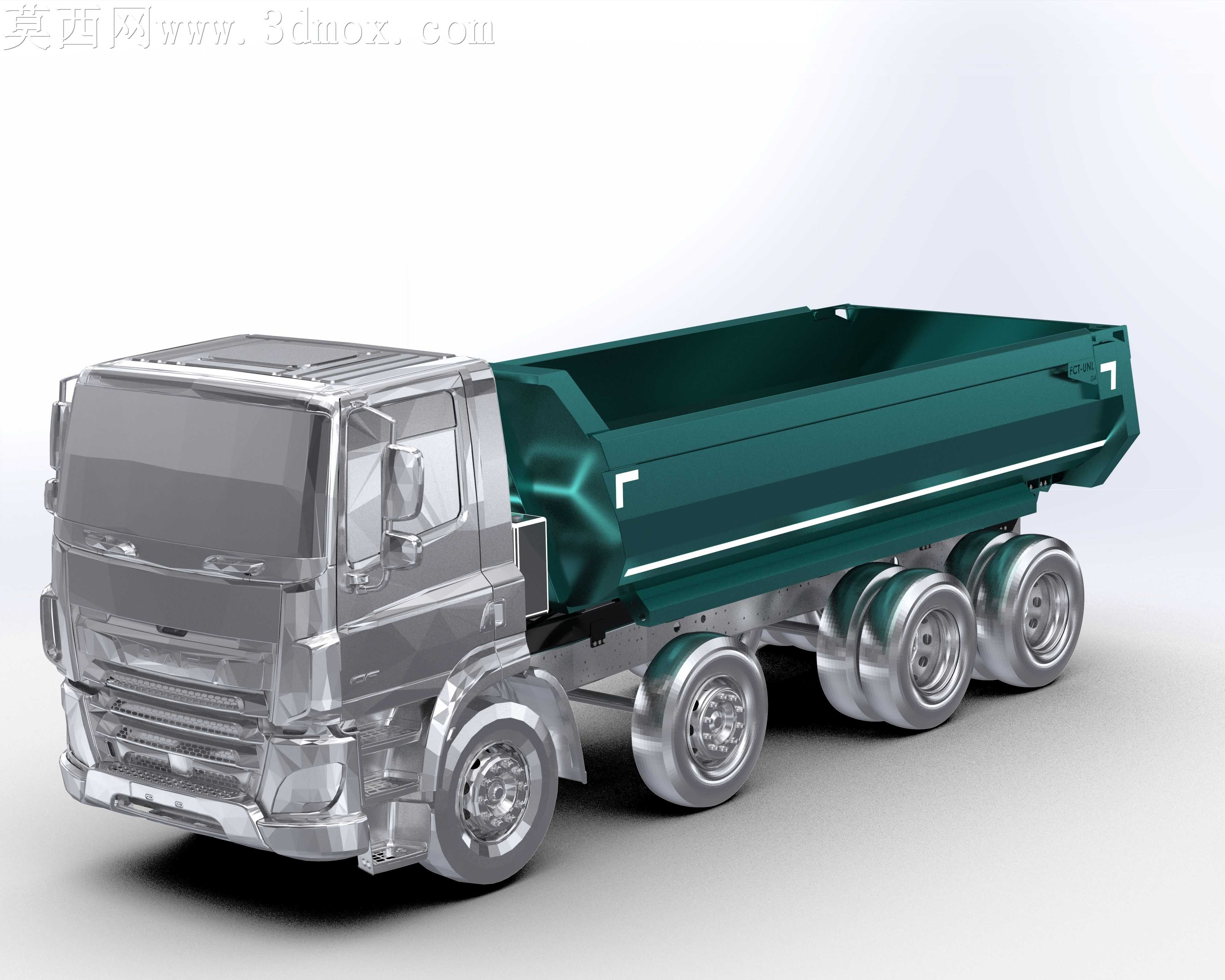

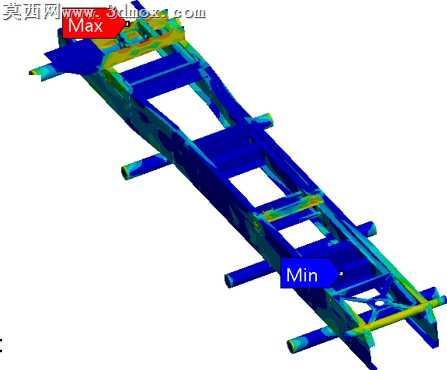

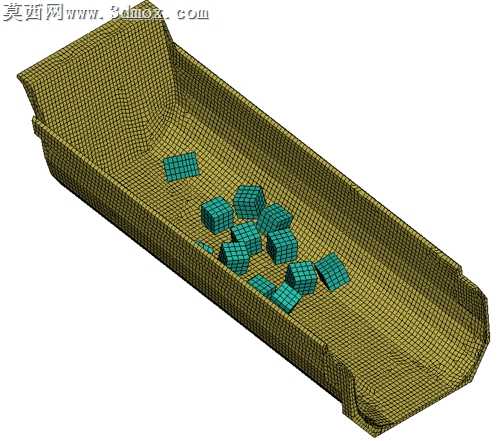

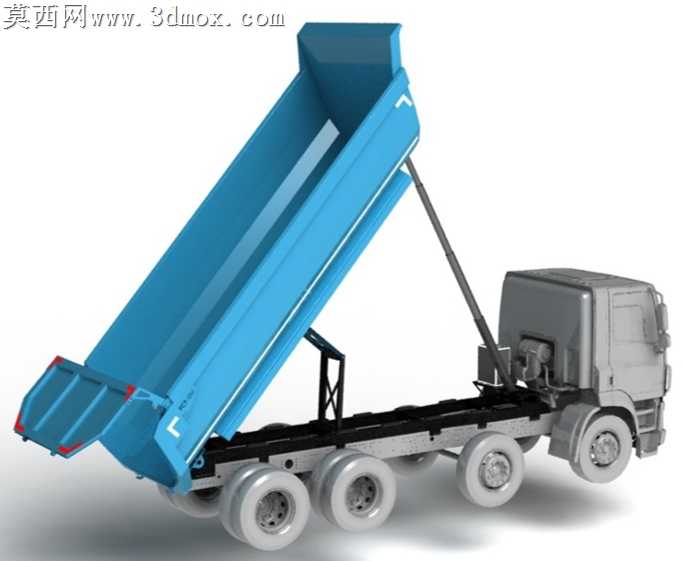

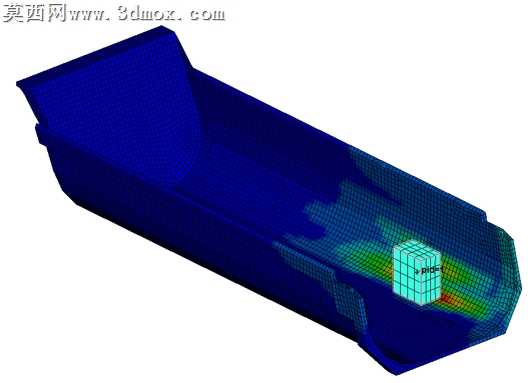

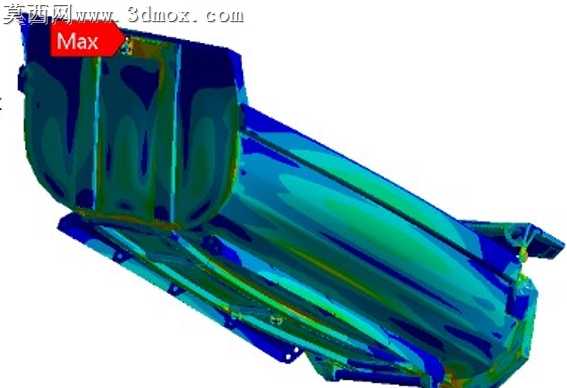

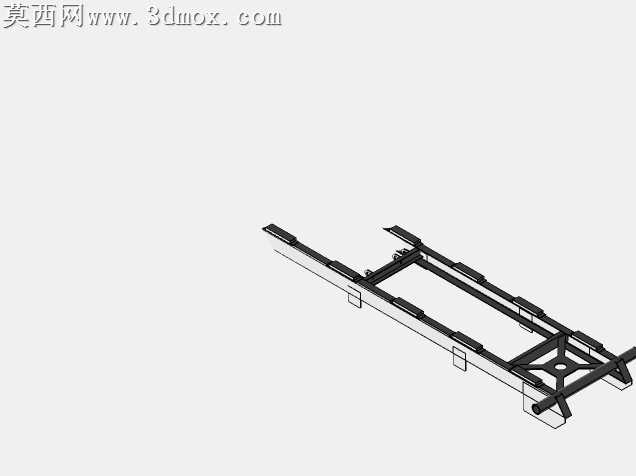

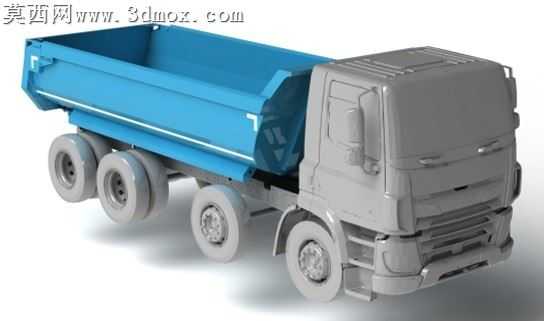

本作品为DAF CF系列GVM32000Kg规格的半管翻斗机车体三维建模成果，建模过程围绕工程重载运输的实际使用需求展开，整体采用写实工业设计逻辑搭建。建模阶段先完成整车比例的精准校准，以8x4重载卡车的底盘布局为基础，先构建驾驶室的基础曲面结构，还原平头卡车驾驶室的流线型轮廓、车门分件、后视镜安装位、前脸格栅区域的结构特征，对驾驶室的曲面做连续顺滑处理，保证外观曲面的G2连续性，避免出现棱角生硬的建模瑕疵。随后重点打造半管式翻斗货厢结构，区别于传统矩形货厢，半管型货厢采用弧形底板设计，建模时通过扫掠、放样命令生成流畅的弧形厢壁，对货厢尾部的卸料挡板、侧边的加强筋结构、顶部的防变形边框做精细化建模，还原半管货厢重心低、卸料顺畅、抗冲击能力强的结构优势。底盘部分按照多轴重载卡车的布局，依次搭建前后车桥、悬挂连接位、车轮组的装配结构，车轮采用多轮组重载配置，还原前双转向、后双驱动的轴荷分配结构，对轮胎的胎面纹理、轮毂的金属质感做细节刻画。材质与渲染阶段，对驾驶室主体赋予高反光金属车漆材质，模拟真实卡车驾驶室的金属漆面质感，翻斗货厢采用深绿色耐磨工业漆材质，添加细微的颗粒质感模拟耐磨涂层的表面效果，轮毂、车架部分赋予抛光金属材质，还原金属部件的冷硬质感，轮胎部分赋予哑光橡胶材质，添加轻微的使用磨损纹理提升真实感。渲染时采用影棚柔光布光方案，主光从侧上方打亮整车轮廓，补光弱化暗部死黑区域，添加环境反射贴图提升金属材质的反射真实感，最终呈现出高精度的写实渲染效果。结构设计层面，半管货厢的弧形结构能够在运输岩石、渣土等高密度物料时，让物料重量均匀分布在厢体弧面上，降低应力集中风险，配合高强度耐磨钢的材质设定，可承载20334公斤的有效载荷，建模时预留了货厢与举升机构的连接点位、副车架与主车架的安装位，结构完全符合真实翻斗车的装配逻辑，可用于结构受力分析、产品展示、工程方案演示等场景。
