金属外壳半自动锁螺丝装配设备

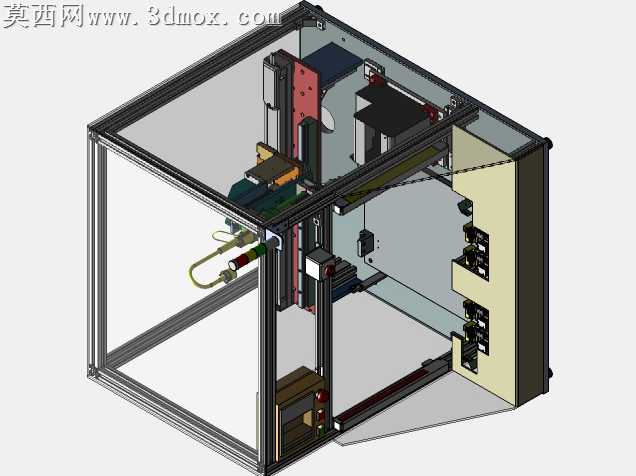

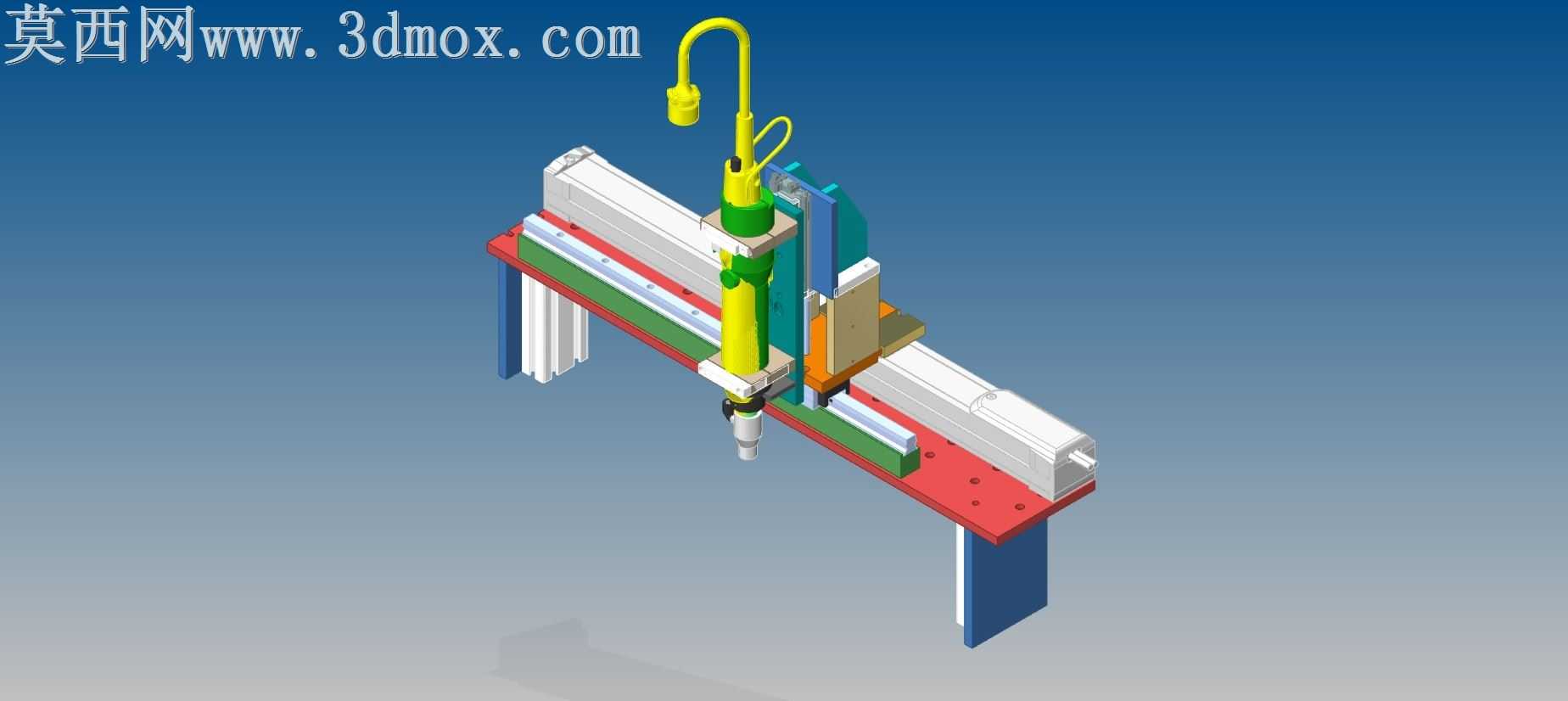

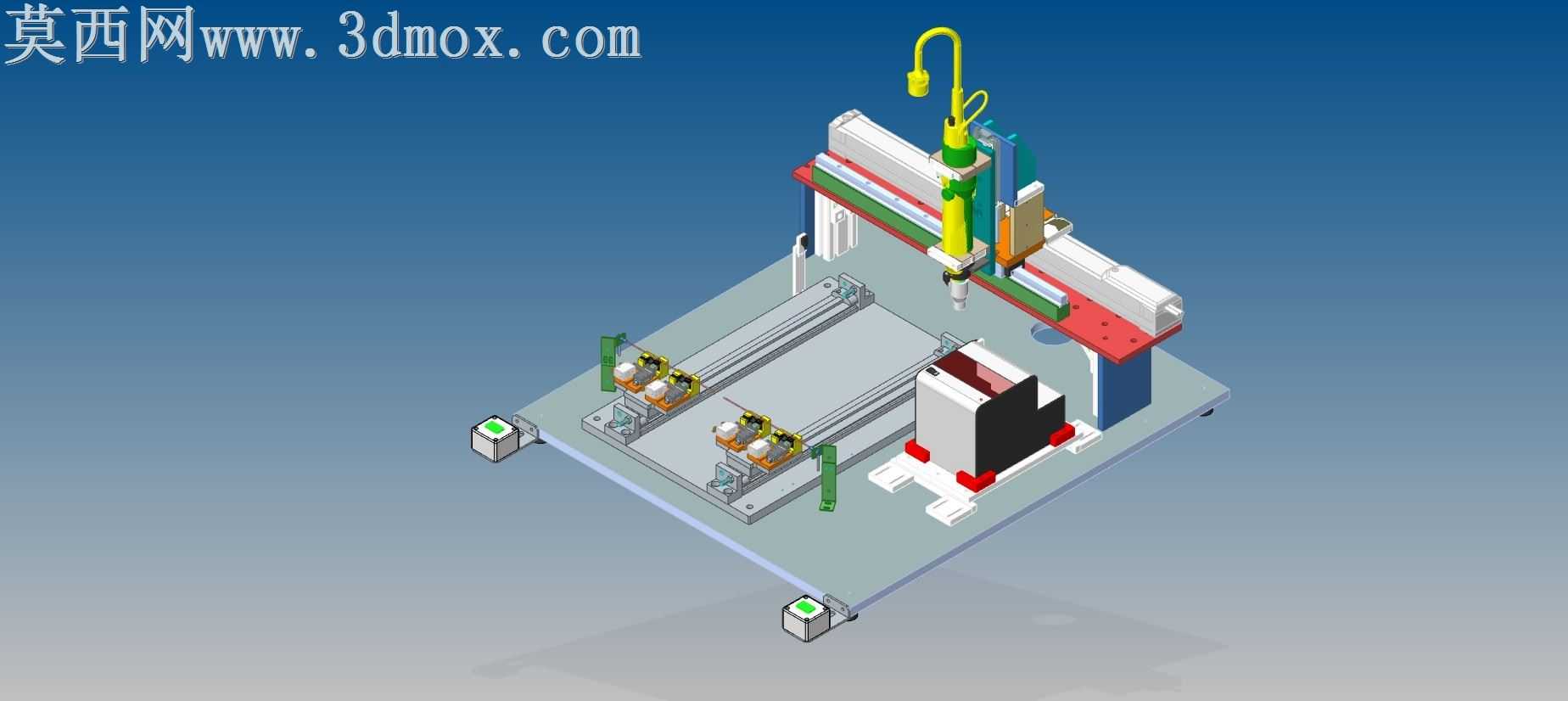

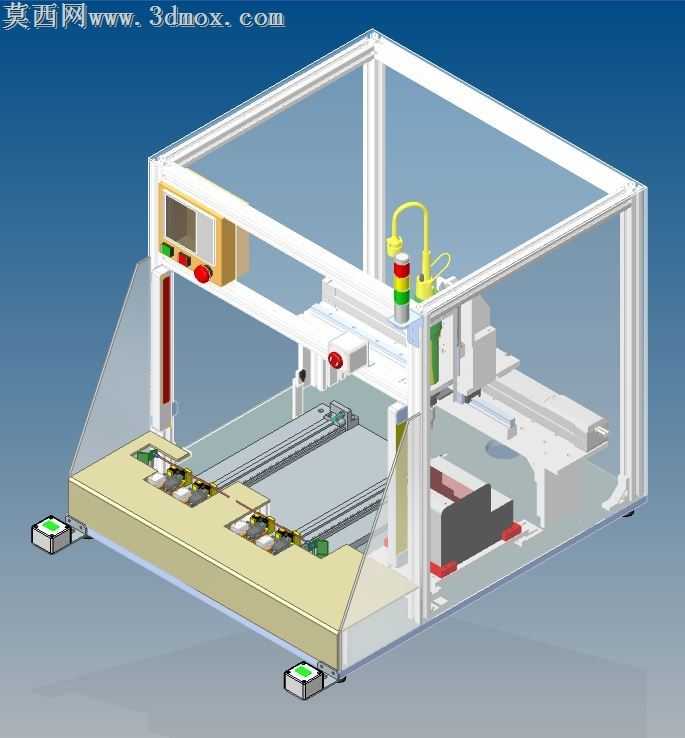

本模型为面向金属外壳产品的半自动螺栓螺母锁付装配设备，整体采用台式龙门布局结构，在三维建模过程中严格遵循机械设计规范完成各部件的参数化搭建，从底部安装基板到上部执行机构均按照实际生产设备的尺寸比例进行还原，保证各运动部件的行程范围、装配间隙符合真实设备的运行逻辑。模型的材质渲染贴合工业设备的真实质感，底部安装平台采用磨砂金属材质表现冷轧钢板的厚重质感，直线运动导轨、传动丝杆采用亮面金属材质体现机加工零件的精度表现，锁付执行模组的电批部分做了分色处理，黄色的吊臂、绿色的主体、红色的定位支架清晰区分不同功能模块，工装夹具部分采用黑色防滑材质与银色定位销搭配，还原实际工装的定位与防滑设计，电控箱体部分采用黑白分色的塑料与金属搭配质感，底部支撑脚杯做了橡胶防滑垫的细节表现，提升整体渲染的真实度。结构设计上，设备采用双工位并行布局，两套定位工装对称布置在平台两侧，可实现人工上下料与设备锁付动作的并行作业，有效提升生产效率；X轴采用长行程直线导轨搭配同步带传动结构，搭载可横向移动的Z轴锁付模组，Z轴集成了电批固定座、真空吸螺丝机构、下压缓冲结构，可实现不同高度位置的螺丝锁付动作；Y轴布置在工装下方？不对，本设备的Y向调整集成在X轴滑台上，可覆盖两个工装的全部锁付点位；每套工装都设计了仿形定位槽、快速夹紧机构，可精准适配对应规格的金属外壳，定位销保证外壳放置位置的重复精度，夹紧气缸可快速固定工件避免锁付过程中出现位移；设备侧边布置了螺丝送料机构的安装位，可搭配振动盘或者吹气式送料机构实现螺丝的自动供给，无需人工手动取螺丝。设计思路围绕半自动装配的需求平衡成本与效率，没有采用复杂的多轴机器人方案，而是采用成熟的龙门直线模组结构，降低设备制造成本与维护难度，双工位设计消除人工上下料的等待时间，相比单工位设备效率提升近一倍；锁付模组预留了电批扭矩调整、下压行程调整的结构空间，可适配不同规格的螺栓螺母锁付需求，工装部分采用快换设计，更换不同的仿形夹具即可适配不同型号的金属外壳产品，提升设备的通用性；整体模型的各部件均做了装配约束还原，可直接用于运动仿真演示，验证各轴的运动行程是否存在干涉，锁付点位是否能够全部覆盖，为后续的设备加工组装提供直观的三维参考，也可作为同类半自动锁螺丝设备设计的参考方案，帮助设计人员快速完成方案布局与结构优化。
