双头台式自动锁螺丝作业设备

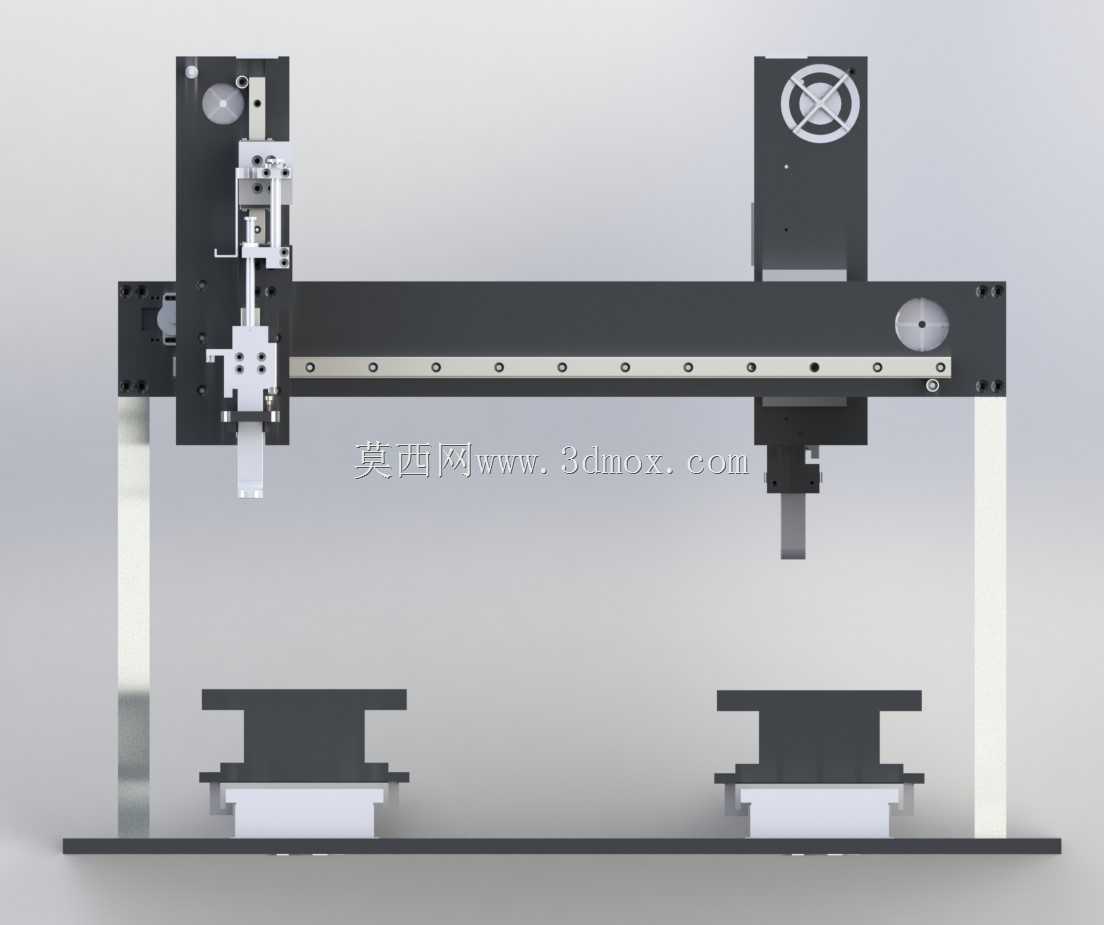

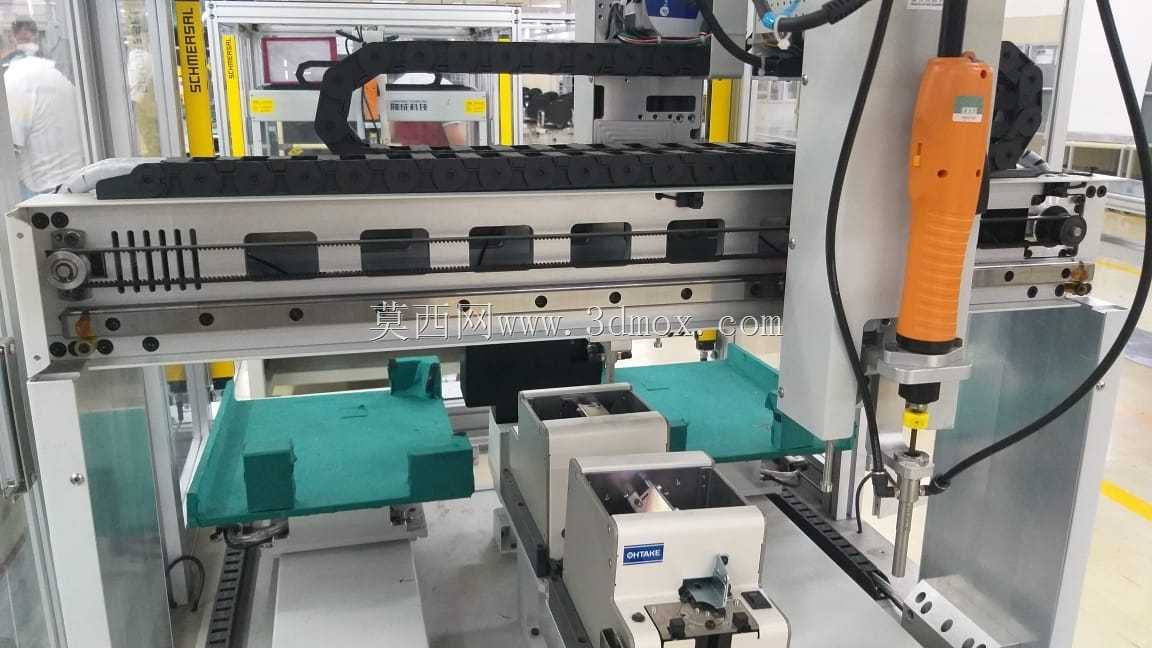

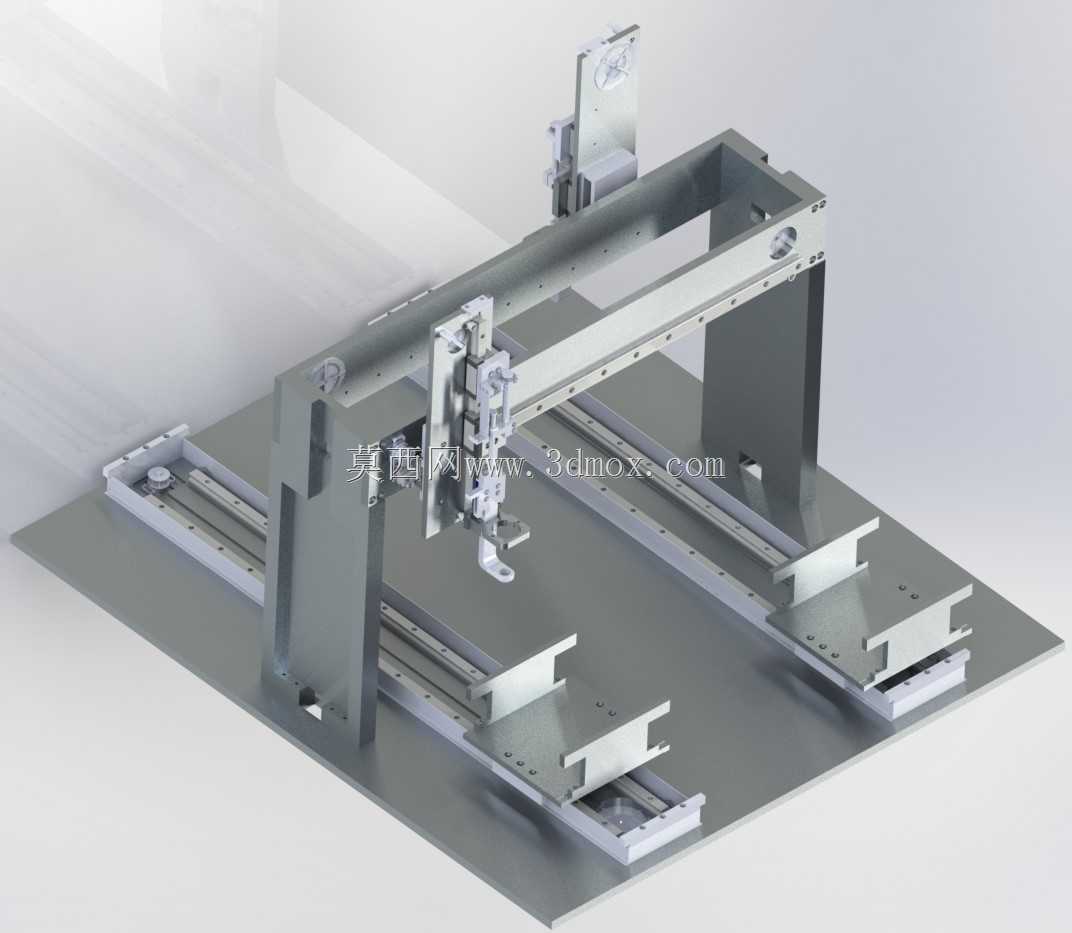

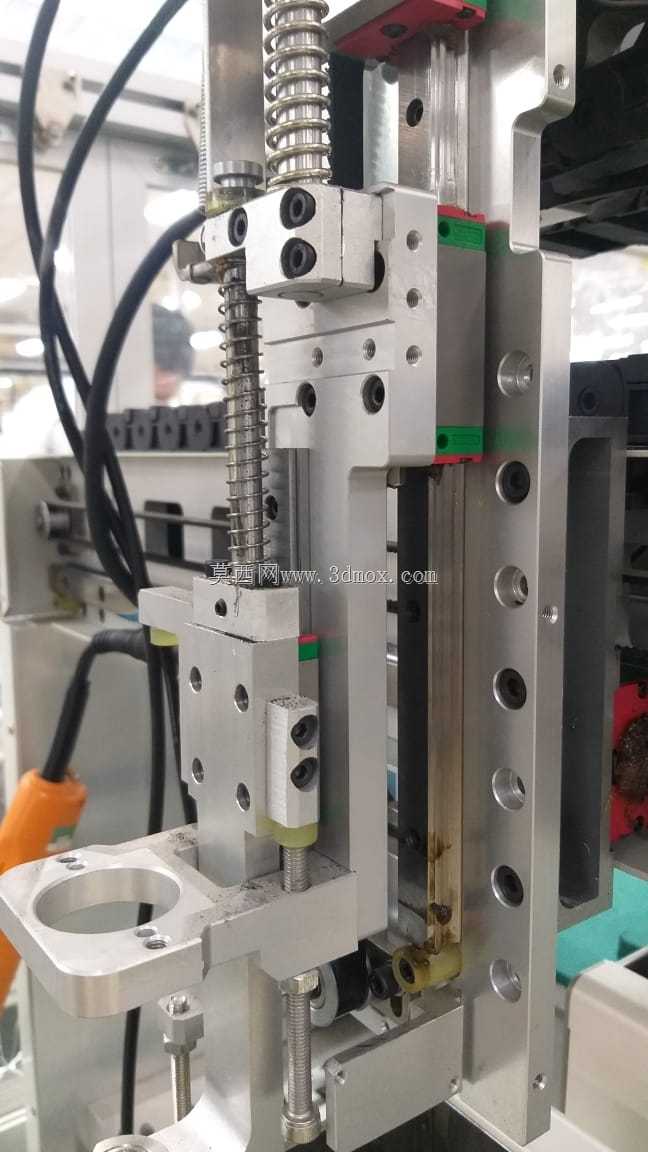

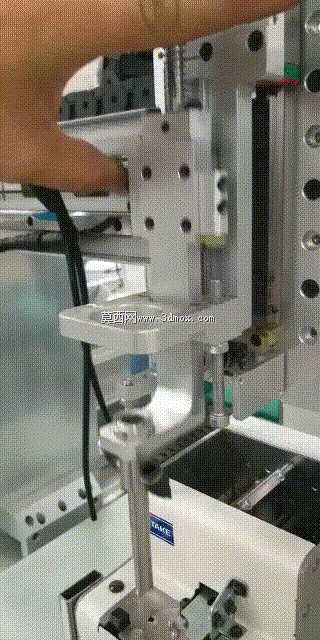

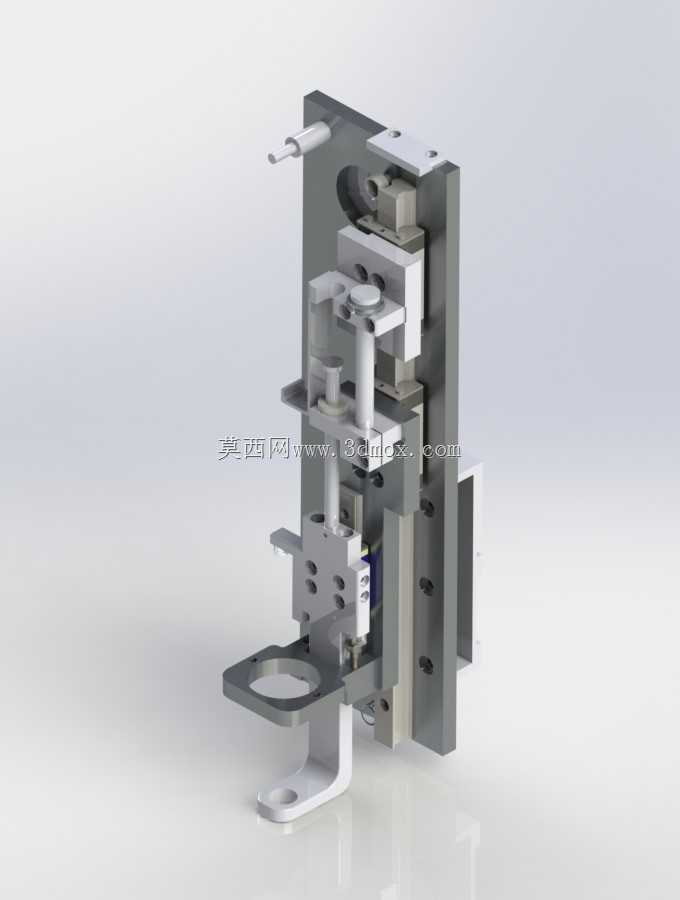

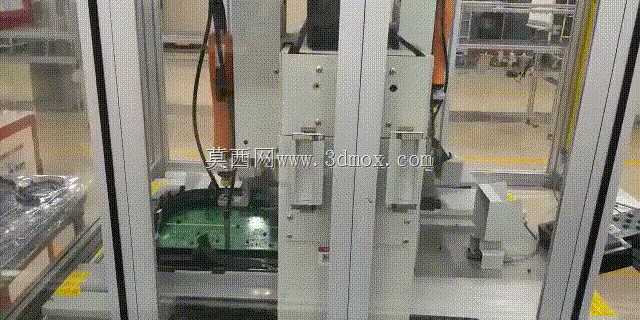

电子组装产线里，锁付工位长期存在的对位偏差、双工位节拍不匹配问题，在这套台式设备的结构设计里被逐一拆解落地。横跨台面的双轴龙门架没有采用常见的一体式焊接横梁，而是选用分段拼接的铝型材基材，拼接面预留0.02mm的研配余量，既规避了长梁焊接后的形变翘曲，也能在后期维护时单独更换磨损的轴段，不用整体拆解横梁结构。两个锁付头的安装座做了偏心可调设计，锁付头与Z轴滑台的连接孔开了长圆形调节槽，现场调试时不用拆下滑台整体，只需要松开紧固螺钉就能微调锁付头的前后左右位置，适配不同PCB板上螺丝孔位的微小偏差，比固定式安装座的调试效率提升近四成。台面的工件载具没有做成整体式托板，而是拆分出四个独立的定位块，每个定位块通过T型槽螺栓固定在台面板上，不同尺寸的电视、手机外壳上线时，只需要挪动定位块的位置就能快速换型，不用重新加工整套载具，小批量多品种的产线换型时间能压缩到十分钟以内。Z轴滑台的导轨安装面特意做了下沉0.5mm的台阶，导轨锁紧后侧面不会突出安装面，避免锁付过程中掉落的螺丝碎屑卡在导轨和滑块的缝隙里，日常清理只需要擦拭台面即可，不用拆开滑块防尘盖清理积屑。横梁两端的支撑座和台面板之间加了2mm厚的聚氨酯减震垫，锁付头高速下压时的冲击力会被减震垫吸收大半，不会传导到台面上导致待锁付的工件移位，之前老款单轴螺丝机常出现的锁付偏位、螺丝滑牙问题，在这套结构里出现概率能降到千分之二以内。走线槽全部藏在横梁的型材空腔里，外部没有裸露的气管和线缆，不会和移动的锁付头发生干涉，也避免了车间里的灰尘、助焊剂喷雾附着在线缆表面老化开裂，设备的无故障运行时长能提升近一倍。双轴的运动节拍做了错峰设计，两个锁付头不会同时上升下降，一个轴完成锁付退回的过程中，另一个轴刚好完成对位开始下压，整机的运行震动比同步动作的结构小很多，台面上的工件不用额外增加压块固定，靠自身重力就能保持定位稳定。
