真空垫式并联传输自动化设备结构设计

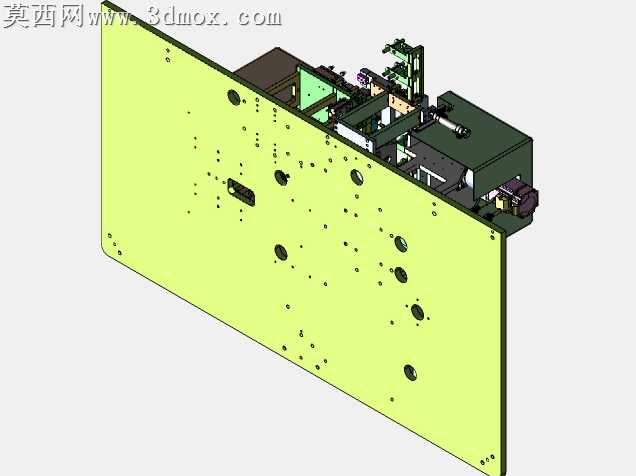

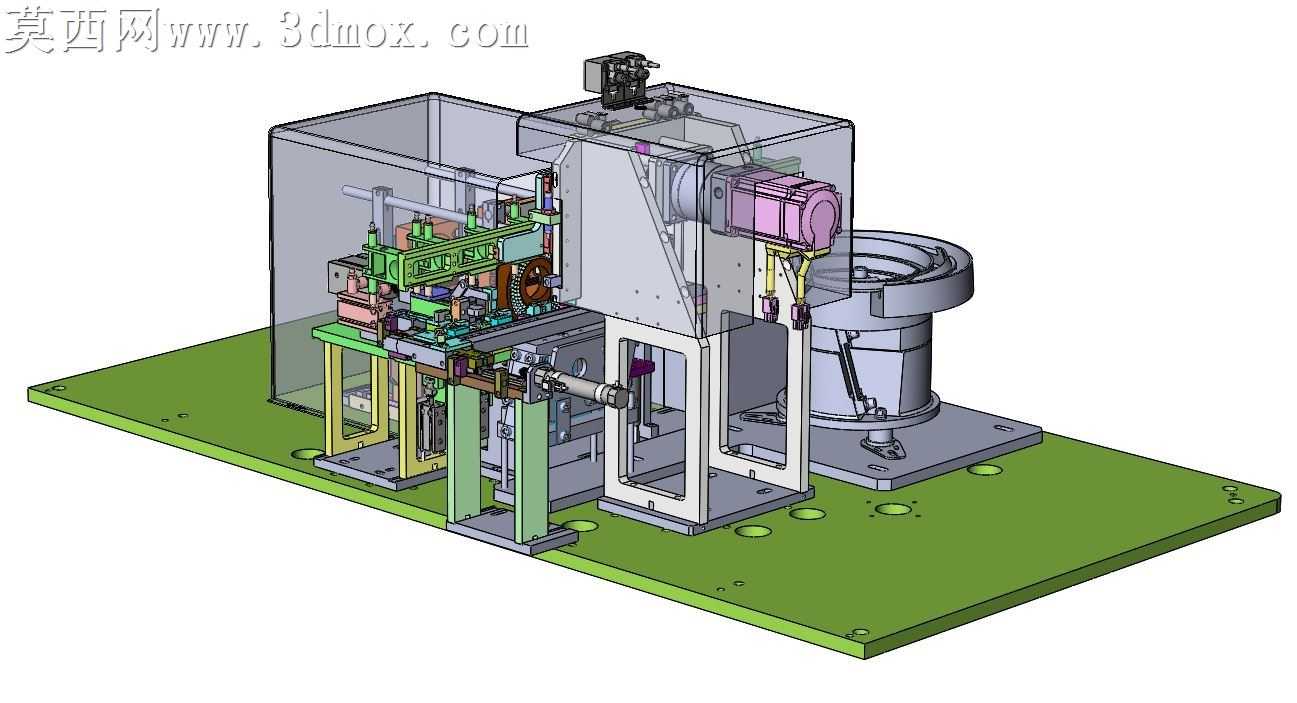

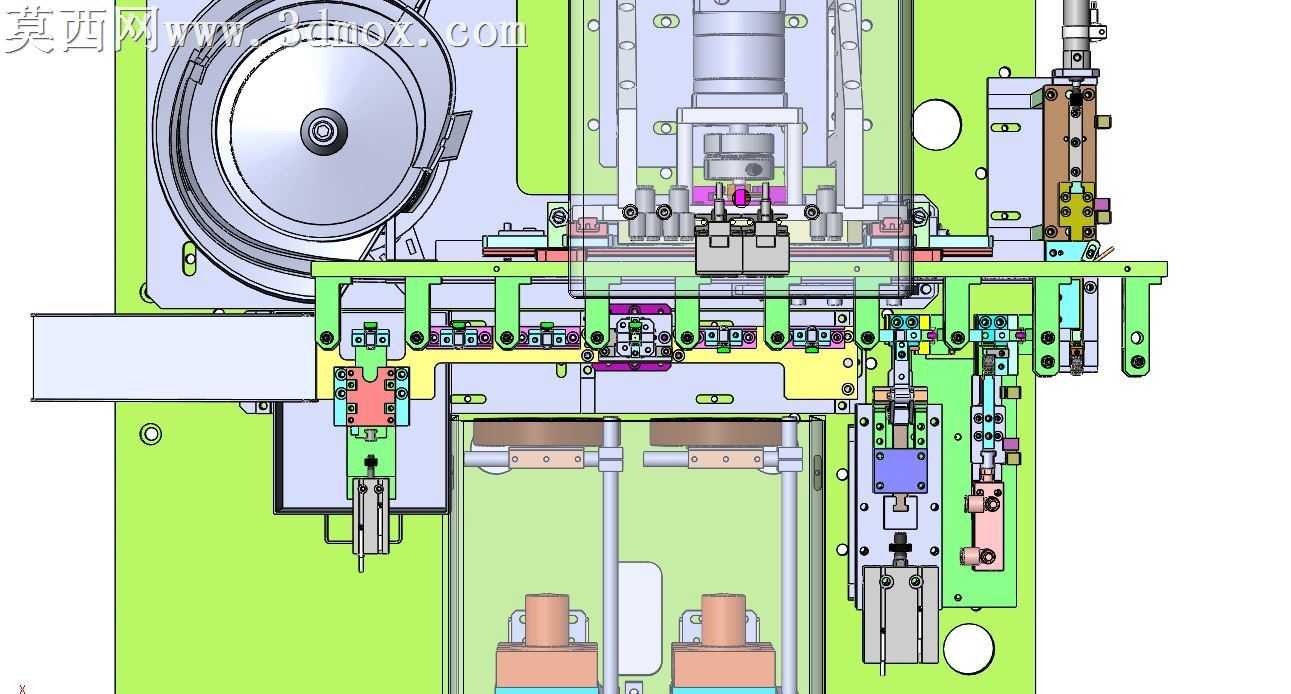

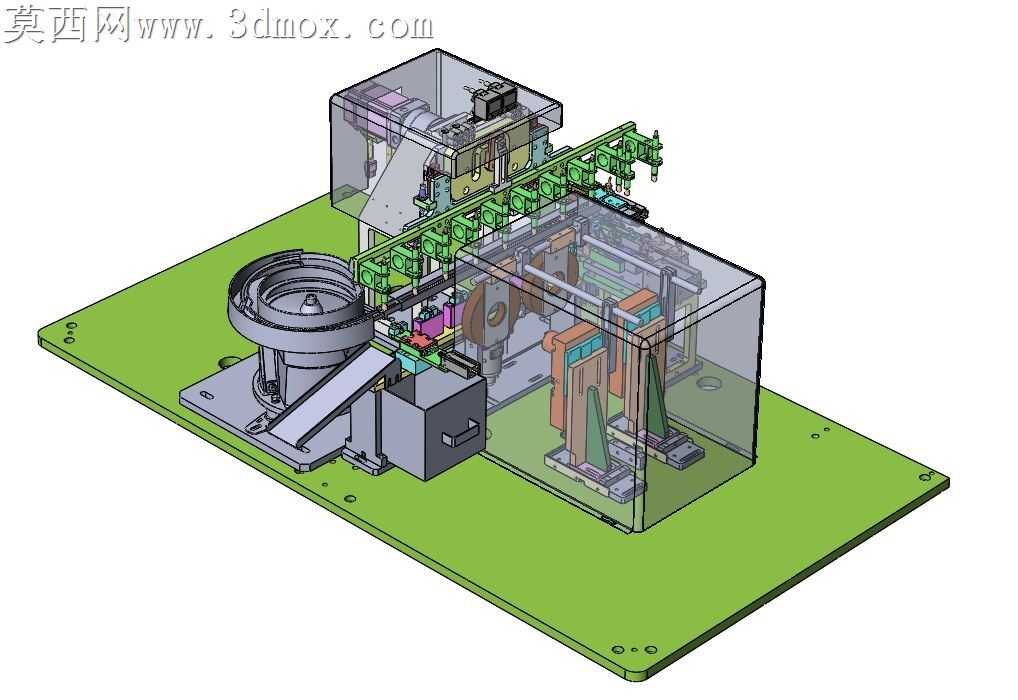

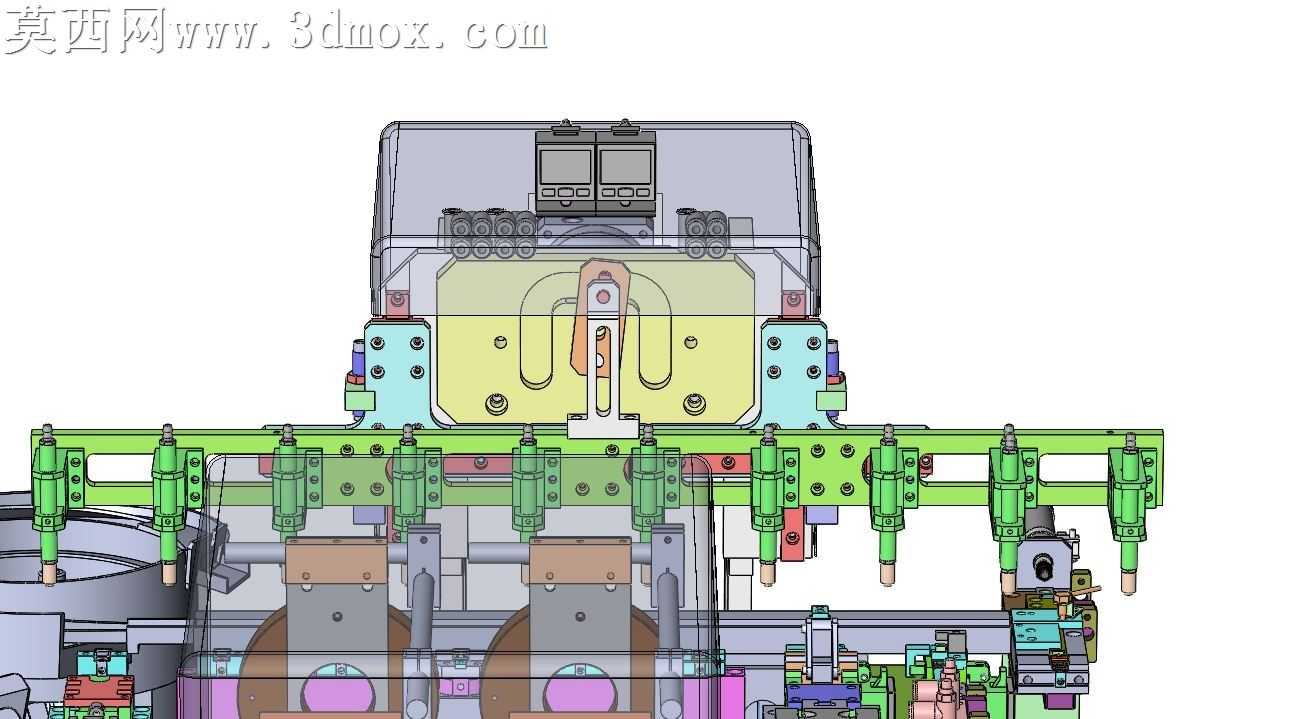

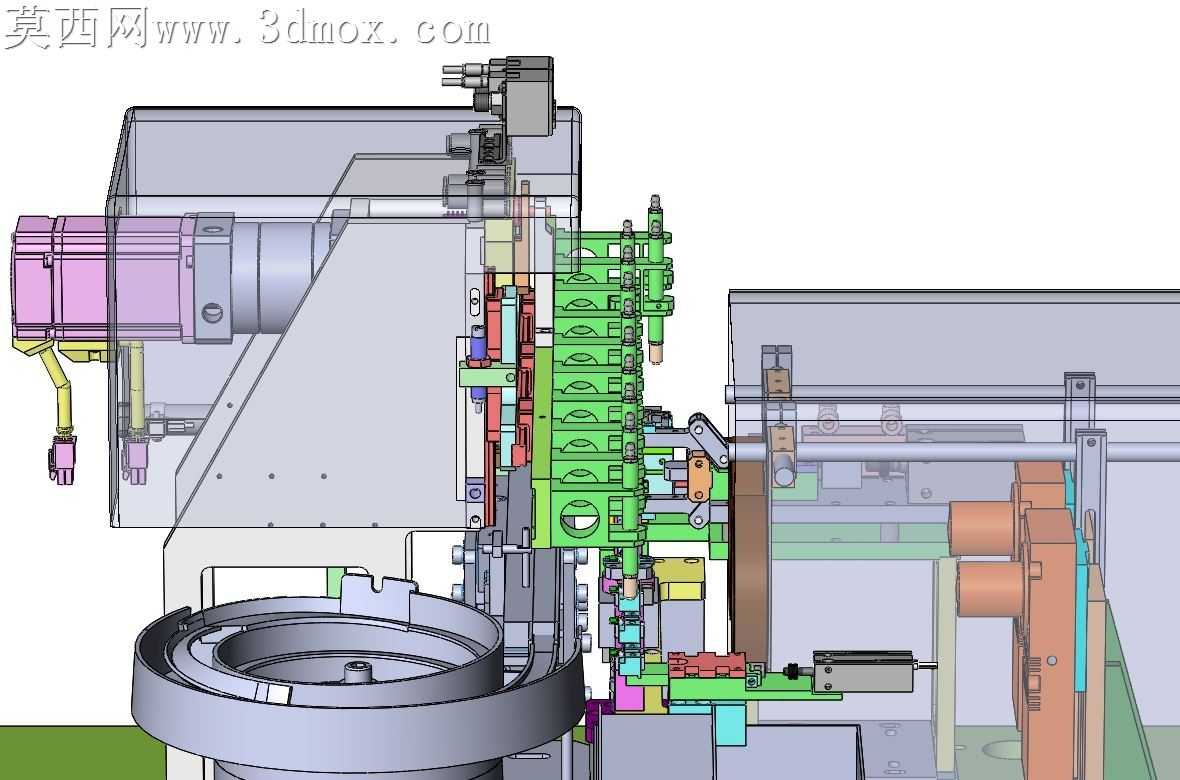

本作品为面向工业产线小件物料转运场景设计的真空垫式并联传输机构，采用三维参数化建模完成全结构搭建，建模过程中对各功能模块进行独立装配约束校验，确保所有运动部件无干涉、配合公差符合常规机械加工要求。模型整体以绿色安装底板作为承载基座，左侧集成振动盘上料模块，通过螺旋送料轨道将待转运衬垫类工件有序排序输出，轨道末端设置定位挡块与检测位，确保工件姿态统一后进入转运工位。中部核心为多工位并联真空拾取传输模组，采用线性导轨作为传输导向载体，等距布置多组真空吸头安装座，每个吸头配套独立的真空气路接口与缓冲弹簧结构，可通过真空垫产生的负压稳定吸附轻薄衬垫类工件，避免刚性夹取造成的工件表面损伤；模组通过伺服驱动的同步带传动实现水平方向的精准步进移位，可同步完成多工位工件的拾取、移位、放料动作，大幅提升传输节拍效率。右侧设置双工位并行放料定位台，采用透明防护外罩将核心驱动与定位结构封闭，既可以直观展示内部的立柱支撑、气缸顶升定位、导向轴传动等细节结构，也能模拟实际设备的安全防护设计。渲染阶段对不同材质部件进行了区分赋值：金属机加工件赋予磨砂金属材质，表面做亚光处理还原真实金属质感；真空垫、密封件等橡胶部件赋予深色哑光橡胶材质，还原弹性件的视觉特征；透明防护外罩赋予半透明亚克力材质，设置合适的透光率与折射参数，既可以看清内部结构，也保留了防护罩的实体视觉效果；安装底板赋予阳极氧化绿色金属质感，振动盘、导轨等标准件按照工业常用外观赋予对应材质。设计过程中充分考虑了设备的模块化拆分逻辑，上料模块、传输模块、放料模块均可独立拆装，便于后续根据产线需求调整工位数量、更换不同规格的真空吸头以适配不同尺寸的衬垫工件，整体结构紧凑，运动路径规划合理，可直接作为自动化产线上料转运单元的设计参考，建模过程中所有标准件均按照工业常用规格选型，非标准件的壁厚、安装孔位、连接结构均符合常规机械设计规范，具备较高的实际落地参考价值。
