铝型材框架式桌面激光雕刻机结构设计

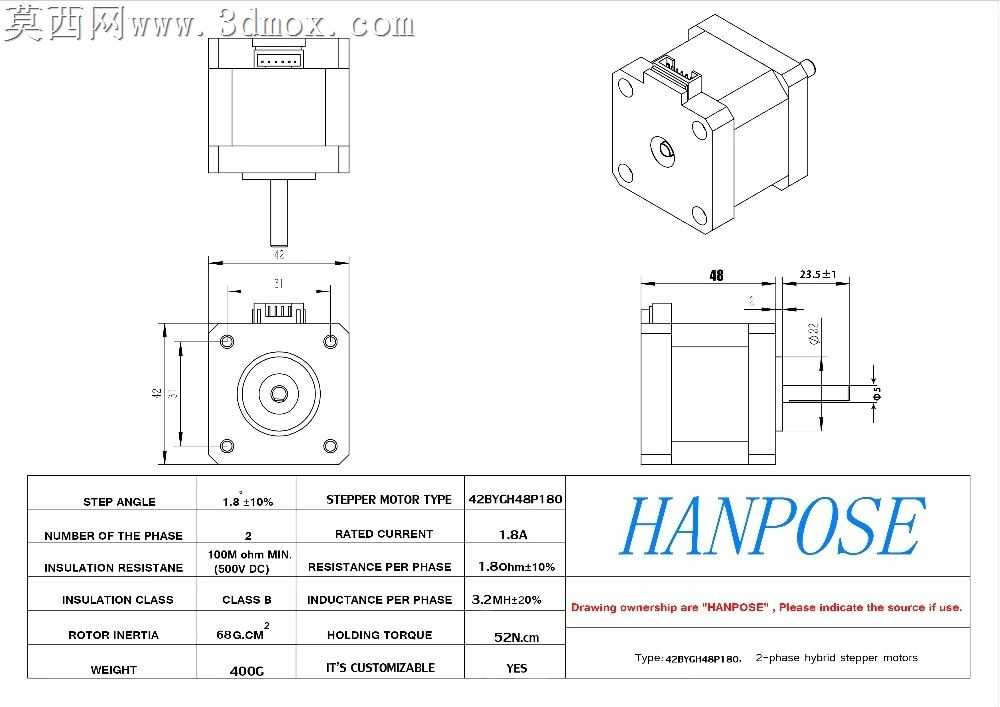

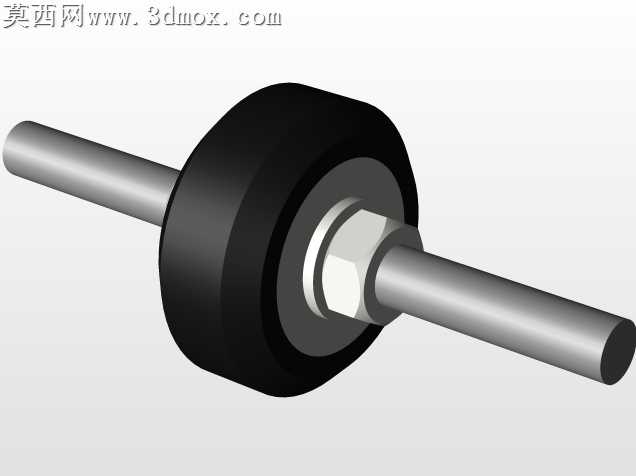

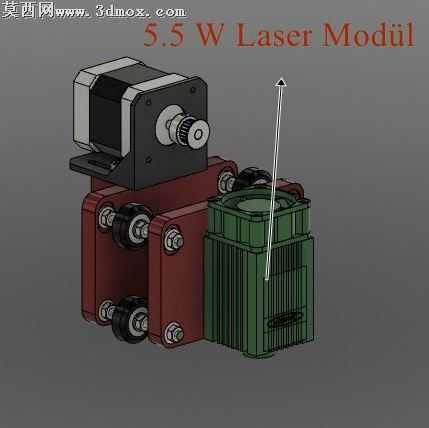

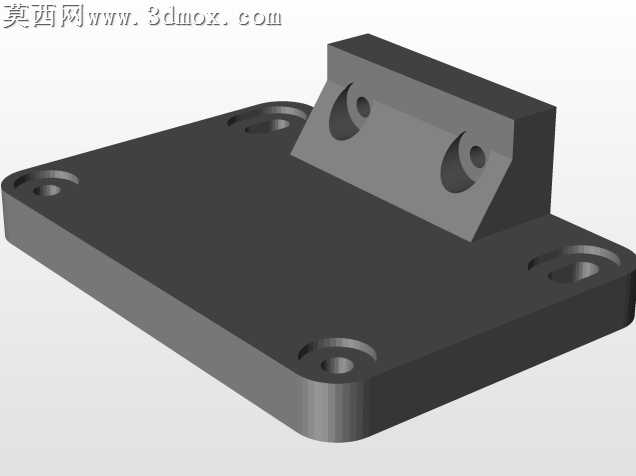

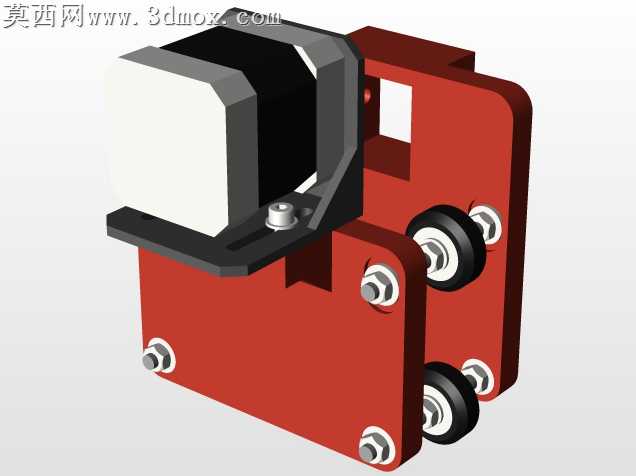

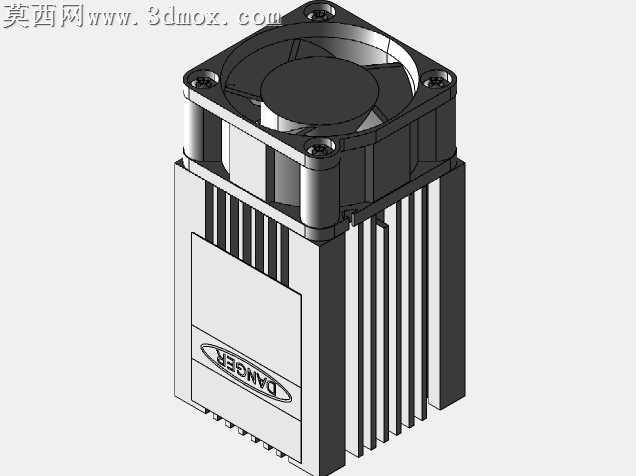

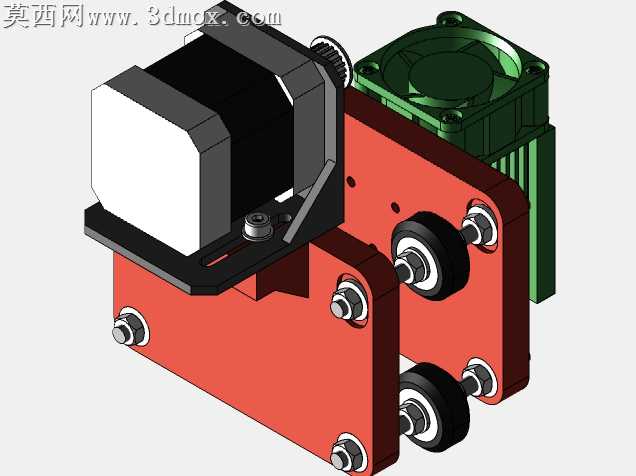

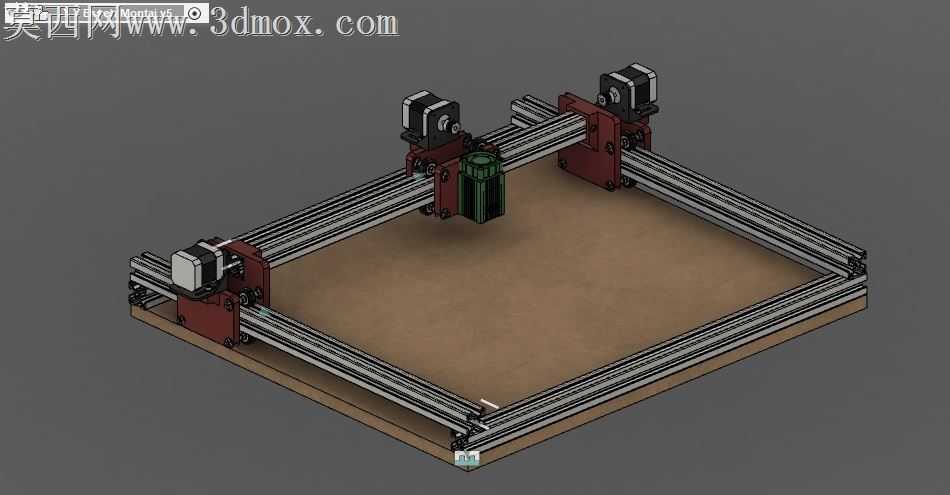

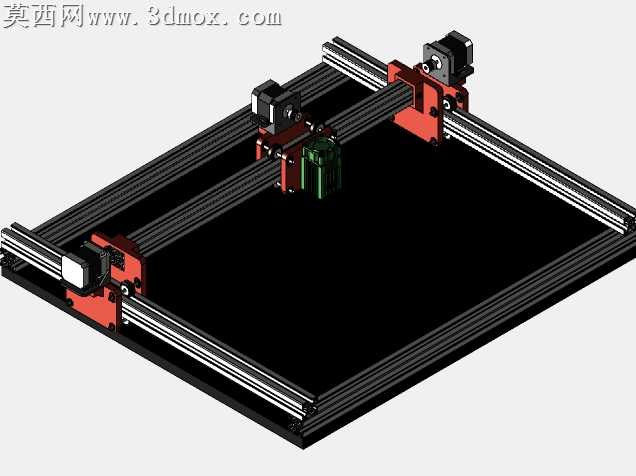

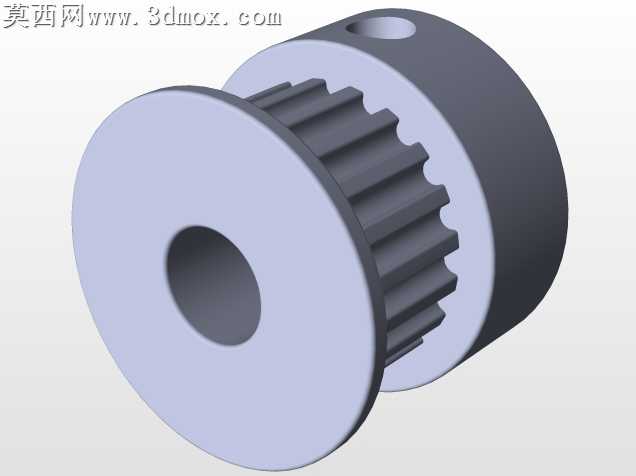

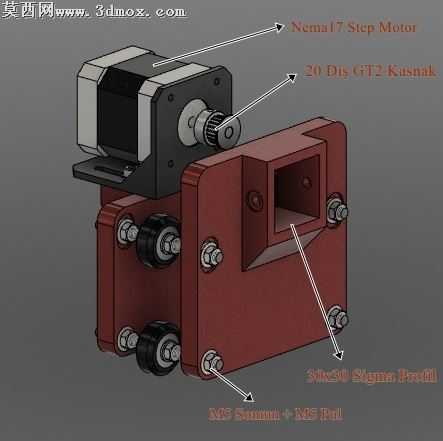

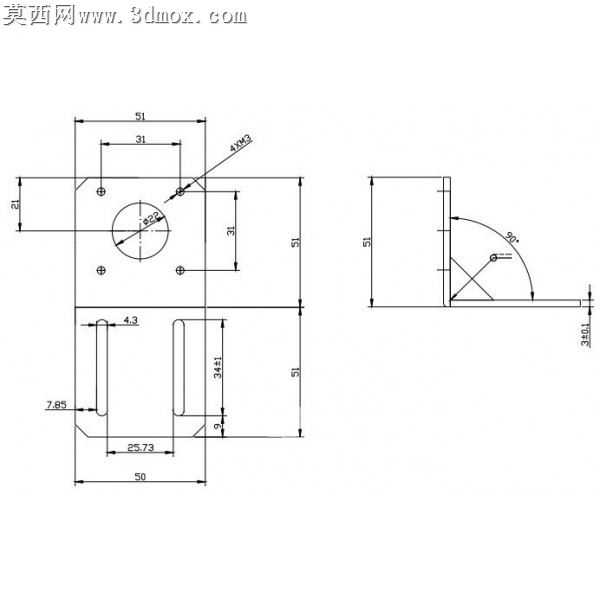

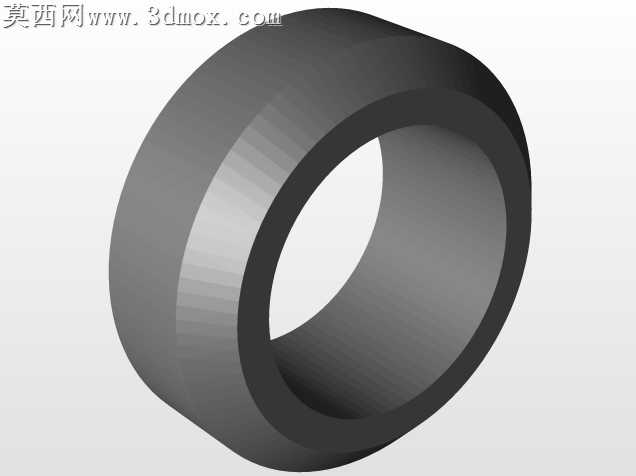

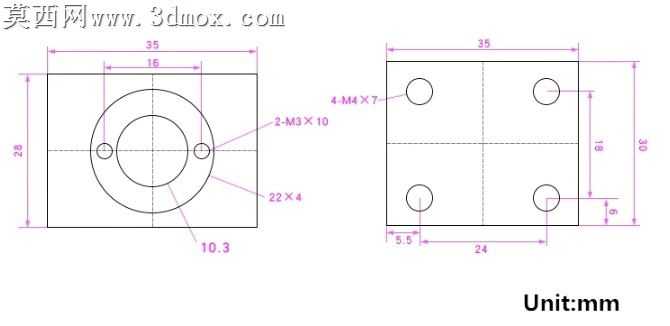

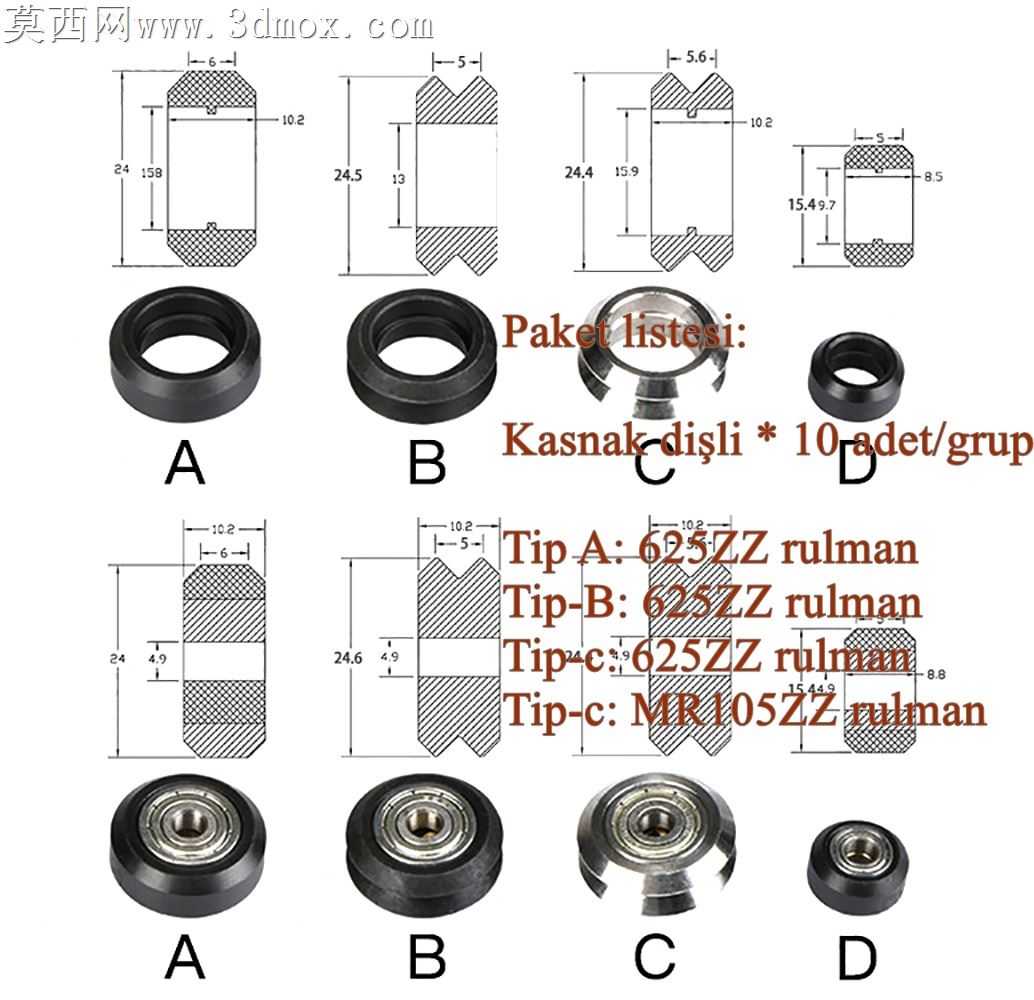

本作品为桌面级数控激光雕刻设备的三维建模设计，整体采用模块化设计思路搭建，核心框架选用标准3030工业铝型材作为主体支撑结构，铝型材自带的槽道结构可实现各功能部件的灵活安装与位置调整，无需复杂焊接工序，兼顾结构刚性与装配便捷性。建模过程中对三轴传动结构进行了精细化还原，X、Y轴方向采用同步带传动搭配线性光轴导轨的组合方案，可实现雕刻头在平面加工范围内的平稳移动，Z轴方向预留激光头焦距调节的安装位，适配不同厚度加工材料的焦距校准需求。三个轴向的驱动单元均采用步进电机作为动力源，电机通过专用安装座与铝型材框架刚性连接，传动部件的安装位置经过反复校准，确保传动过程无卡顿、无虚位，保证雕刻加工的精度表现。模型对激光头组件进行了细节还原，包含激光发生器、散热结构、固定夹具等部件，清晰展示激光输出端的安装位置与走线空间。工作台面采用高密度板材作为加工承载面，平整的台面可保证加工材料放置平稳，台面与铝型材框架通过紧固件连接，可根据使用需求进行拆卸更换。渲染阶段采用写实材质表现，铝型材赋予银灰色金属磨砂质感，同步带、电机外壳、安装座等部件分别匹配对应的工程塑料、黑色金属材质，工作台面赋予木质纹理材质，整体渲染效果清晰区分各功能部件，直观呈现设备的整体布局与装配关系。设计过程中充分考虑桌面设备的使用场景，整体结构紧凑占地小，各传动部件均外露展示结构逻辑，既满足小型加工场景的使用需求，也可作为数控设备结构教学的参考模型，各部件的安装接口均符合标准工业配件规格，具备实际加工组装的可行性，可直接用于小型激光雕刻设备的原型开发参考。
