多列同步皮带输送线结构设计方案

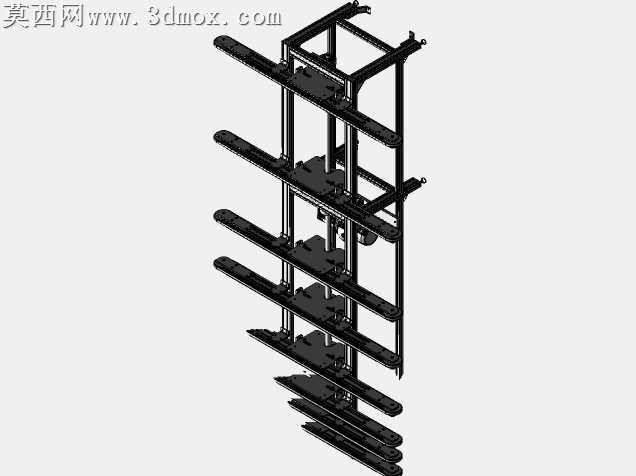

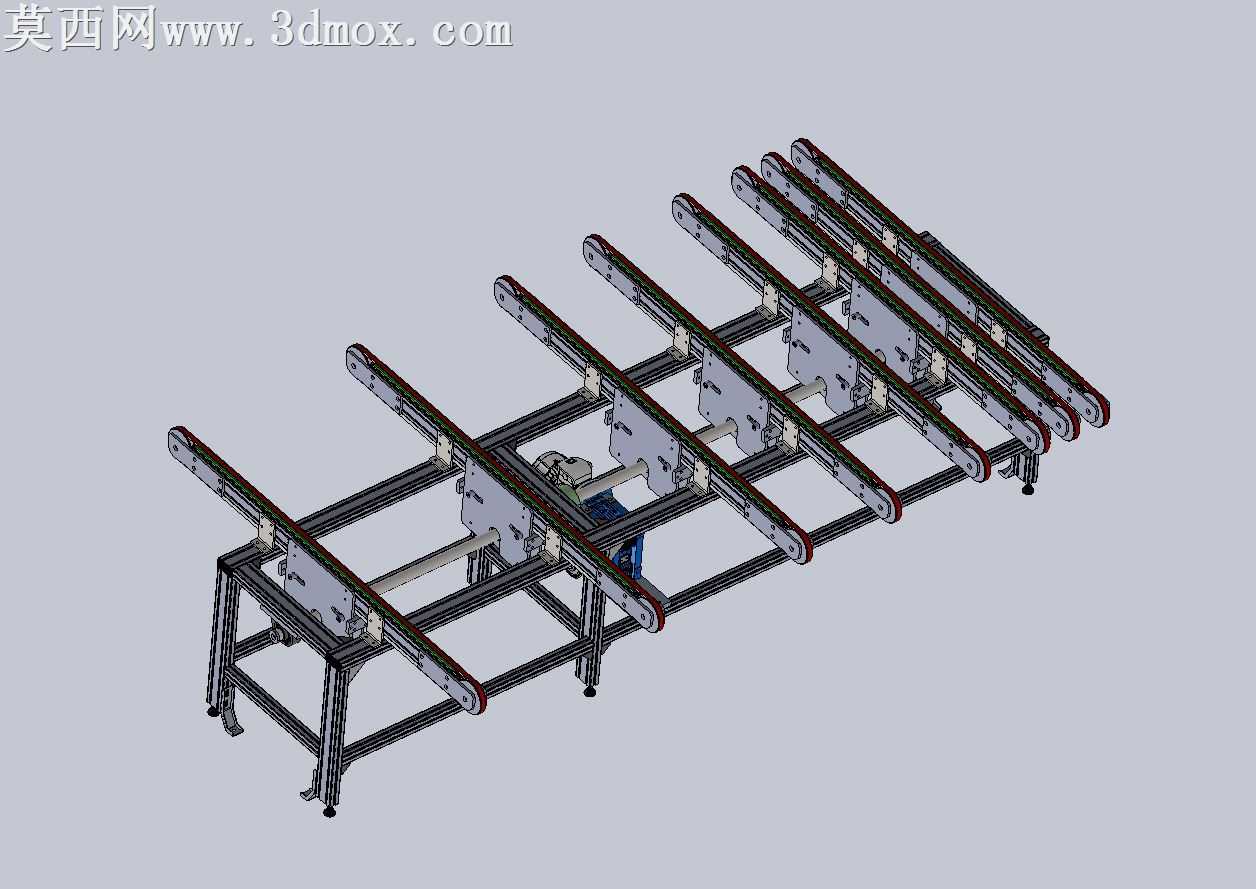

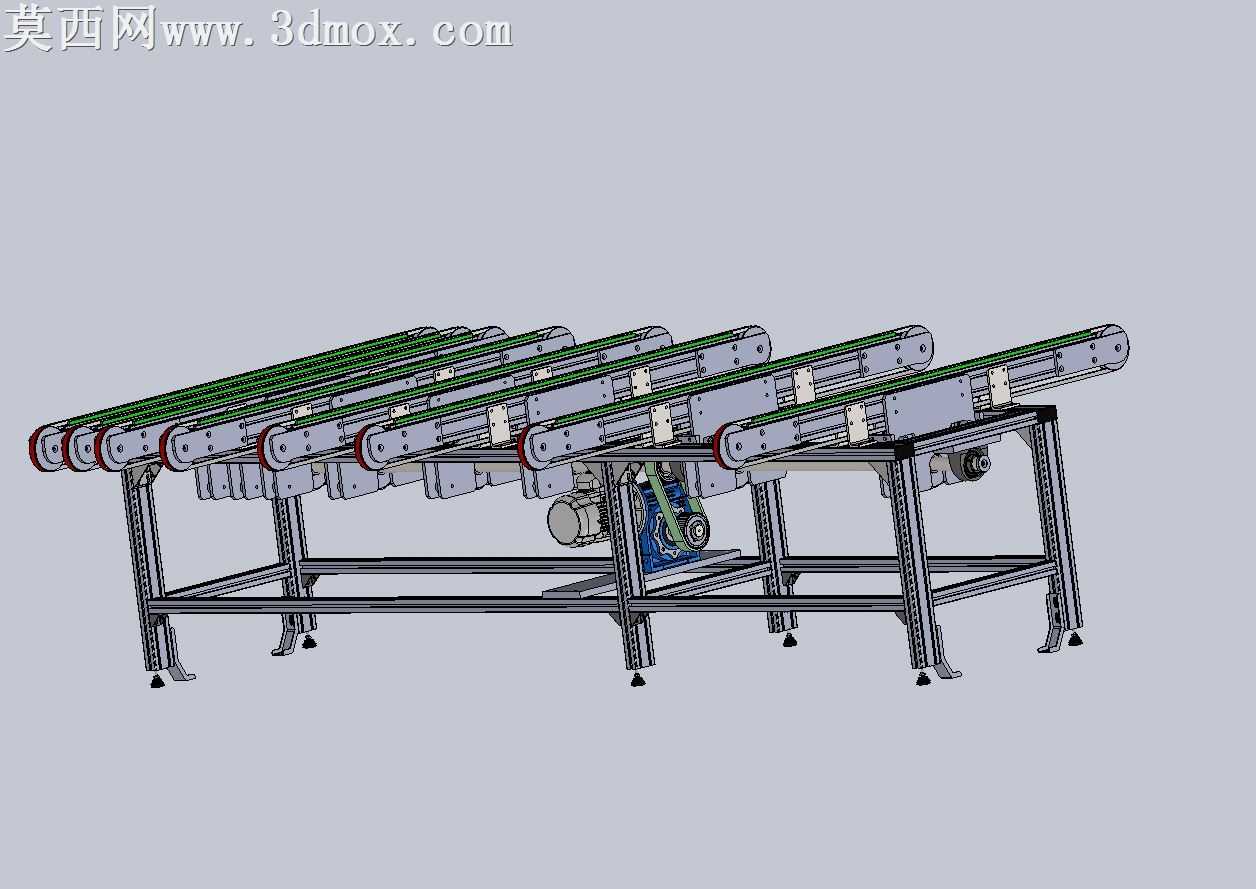

本模型为多列同步皮带输送线的三维设计方案，采用三维建模软件完成全参数化结构搭建，建模过程中对各零部件进行独立建模后完成总装配，通过配合约束实现各运动部件的自由度限定，还原设备实际运行时的运动逻辑。模型整体采用工业铝型材搭建主体机架，机架底部配置可调节脚杯，可根据现场安装地面的平整度调整设备水平高度，保障输送线运行时的稳定性，机架型材连接处采用标准角件与螺栓连接，兼顾结构强度与拆装便捷性。输送单元共设置六列独立的同步皮带输送模组，每列模组均配置独立的皮带张紧调节结构，可通过端部的调节螺栓调整皮带张紧度，避免长期运行后皮带松弛出现打滑、跑偏问题；各列输送模组平行排布，可实现多工位同步物料输送，适配小件物料的分道输送、分流转运需求，能够对接上下游生产工位完成物料的自动化流转。传动系统采用集中驱动布局，通过电机搭配蜗轮蜗杆减速机输出动力，经链传动结构将动力同步传递至各列输送模组的主动辊，保证各列皮带运行线速度一致，避免多列输送时出现物料偏移、错位问题；传动部位设置有透明防护护罩，既可以直观观察传动部件运行状态，也能避免杂物卷入传动结构引发安全隐患。渲染阶段对不同部件赋予对应材质属性，铝型材机架赋予磨砂金属材质，同步皮带赋予哑光橡胶材质，传动部件赋予光亮金属材质，脚杯赋予防滑橡胶与金属组合材质，通过光影调整还原设备真实的工业质感，清晰展现各部分结构细节。设计过程中充分考虑设备的维护便捷性，驱动电机、传动链轮等易维护部件均设置在机架侧方易操作位置，无需拆解主体结构即可完成日常检修与易损件更换；皮带模组采用模块化设计，单组模组出现故障时可单独拆解更换，降低设备维护成本与停机时长，整体结构紧凑，输送面高度符合人工操作与自动化设备对接的通用标准，可广泛应用于电子零部件、小型五金件、包装物料的生产线输送场景。
