可旋转式吊环螺栓起重连接结构

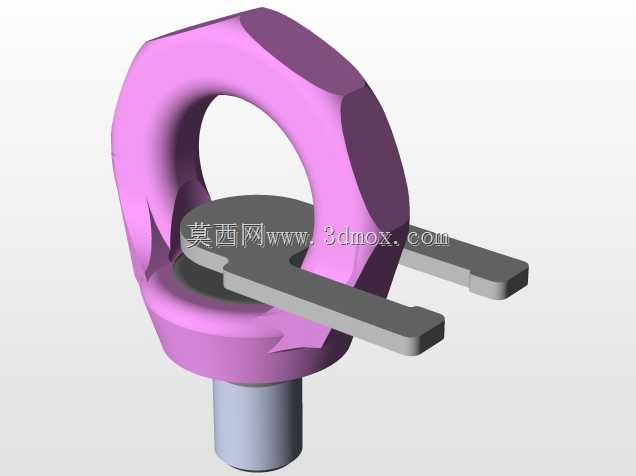

　　在车间重型部件转运、大型设备整机吊装、模具厂模仁模架起吊、电梯部件安装就位这类需要频繁调整吊点受力方向的作业场景里，普通固定式吊环螺栓往往会因为吊索牵拉角度偏移，在螺纹根部产生额外的弯曲应力，长期使用容易出现螺纹变形、吊环根部开裂的隐患，可旋转吊环螺栓的结构设计正是为了适配这类非垂直方向的吊装需求。从结构功能来看，这款吊环的环形吊耳部分与下方螺杆并非刚性固连，两者之间设置了可相对转动的配合结构，当吊索牵拉方向随着吊装过程中部件姿态调整发生变化时，环形吊耳可以顺着受力方向自由旋转，始终让吊环的受力截面处于最优的受拉状态，避免侧向弯矩传递到螺纹连接部位，相比普通吊环能承受更大角度的斜向拉力，适配更多复杂吊装工况。

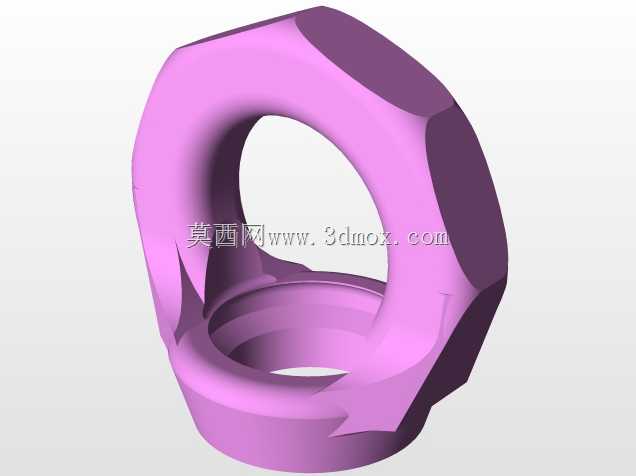

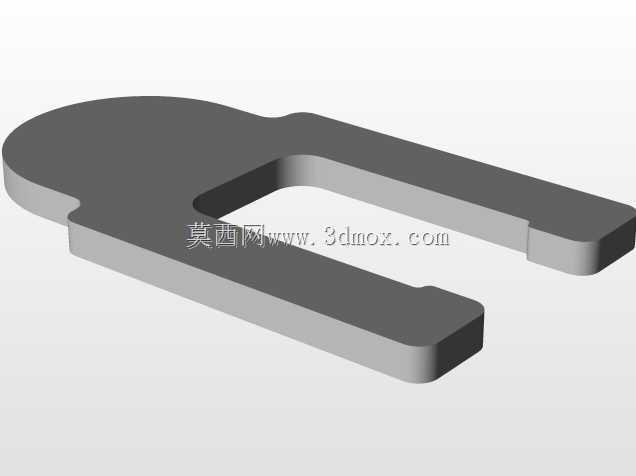

　　设计过程中首先要明确安装边界：下方螺杆的螺纹规格需要匹配被吊部件上预制的螺纹孔深度，螺杆拧入深度必须满足螺纹啮合牙数的强度要求，不能出现拧入深度不足导致的螺纹滑牙失效；吊环的环形内孔尺寸要适配常用卸扣、吊装带的连接尺寸，保证吊索具连接后不会出现卡滞，旋转过程中不会和吊索具产生干涉。吊环外侧的扁位结构是专门设计的受力承载面，环形部分的截面做了圆弧过渡处理，不存在尖锐的应力集中棱角，在承受额定载荷时，应力可以均匀分布在整个环形截面上，不会在局部出现应力峰值。配套的两个卡板结构在吊环安装到位后，可以卡在被吊部件的安装面位置，一方面限制吊环螺杆在吊装过程中出现跟转，保证螺纹连接的预紧力不会因为吊环旋转出现松脱，

　　另一方面可以分散吊环对安装面的局部压应力，避免软质金属部件的安装面被压溃。实际选型使用时，需要注意安装面的平面度要求，如果安装面存在明显倾斜或者凹凸不平，会导致卡板无法完全贴合，吊环受力时会出现附加弯矩，影响吊装安全性；旋转结构的配合间隙需要控制在合理范围，间隙过大会导致吊环晃动量超标，起吊瞬间会产生明显冲击，间隙过小则会出现旋转卡滞，无法起到自适应调整受力方向的作用。这类吊环在电梯安装场景中多用于轿厢部件、主机底座的临时吊点设置，因为电梯井道内的吊装空间狭窄，吊索牵拉角度很难保持完全垂直，可旋转的结构能让吊点始终顺着吊索方向受力，避免吊环因为侧向受力出现断裂风险；在重型机械装配场景中，这类吊环可以作为设备壳体、

　　大型传动部件的永久吊点，设备后期维护转运时不需要重新焊接临时吊耳，直接连接吊索即可完成起吊作业，减少现场动火作业的安全风险。建模过程中需要重点关注几个配合部位的尺寸公差：吊环与螺杆连接的旋转配合面需要做同轴度约束，保证旋转过程中不会出现卡滞；环形吊耳的截面尺寸需要根据额定载荷做强度校核，按照受拉构件的安全系数计算最小截面面积，同时要考虑动载系数的影响，预留足够的强度余量；卡板的开口尺寸需要和螺杆根部的轴径做间隙配合，保证卡板可以顺利卡入，同时不会出现过大的旷量。安装时需要保证螺杆的轴线与安装面垂直，螺纹部位涂抹适量的润滑脂避免锈死，方便后期拆卸，卡板安装到位后需要检查是否完全贴靠安装面，确认没有翘起、偏斜的情况后再进行试吊，试吊时将部件吊离地面10厘米左右停留，检查吊环旋转是否顺畅、各受力部位是否存在异常变形，确认无误后再完成正式吊装作业。
