穿板式微型模具传感微动触发组件

　　在精密冲压、注塑模具的工位状态检测环节，这类穿板式微动传感组件是保障模具运行安全的核心小尺寸元件，很多刚接触模具设计的工程师容易忽略这类小元件的安装边界，最后到合模阶段才发现预留的安装孔位和传感器外形干涉，或是触发行程和顶出机构的动作行程不匹配，导致误触发或者触发滞后，轻则造成工位检测信号丢失，重则引发模具撞模的生产事故。

　　从实际使用场景来看，这类组件主要安装在模具的动模侧或者顶出板对应的模板位置，用来检测顶针板的复位状态、滑块的到位位置，或是嵌件是否安放到位，相比传统的接触式行程开关，它的外形更紧凑，穿板安装的结构不需要在模板外侧预留额外的安装支架，直接在模板上加工对应直径的穿装孔，靠组件自带的两个锁紧螺母就能完成轴向位置的固定，安装效率比带支架的开关高很多，而且在模具频繁开合的振动工况下，双螺母锁紧的结构不容易出现位置偏移，长期使用的触发位置一致性更好。

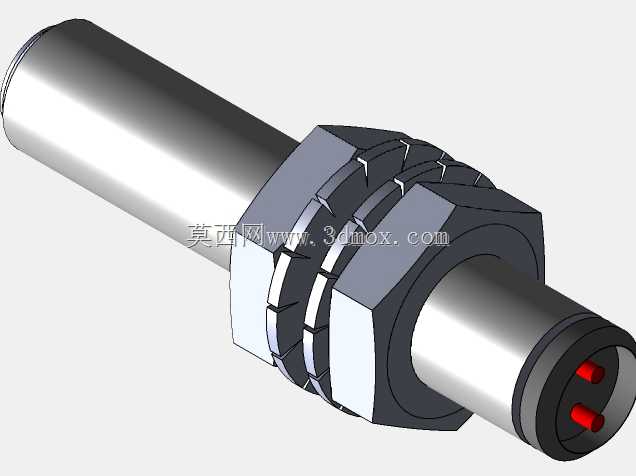

　　设计这类组件的三维模型时，首先要明确的是安装边界的尺寸约束：穿板的柱体直径是和模板上的安装孔直接配合的，建模时要严格控制柱体的外径公差，一般按照h7的公差带做尺寸标注，避免安装时出现孔轴配合过松导致晃动，或是过紧压入时损坏传感器外壳；中间的六角结构是安装时用来卡位的，建模时要保证六角的对边尺寸符合标准紧固件的扳手尺寸，方便现场安装时用普通开口扳手就能锁紧螺母，不需要定制专用工具。尾部的两个插针是信号输出端，建模时要预留出接插件的安装空间，不能让尾部的柱体和模具上的走线槽干涉，插针的伸出长度要匹配常用的模具用接插件深度，避免插接过浅导致信号接触不良。

　　功能特性上，这类组件的触发端是前端的柱体端面，当被检测的机构运动到接触端面并压下设定行程时，内部的触点就会切换通断状态，输出开关量信号给设备的控制系统。建模时要把触发行程的活动段做出来，方便后续做模具运动仿真的时候，模拟触发过程的行程匹配，比如顶出板复位时，要保证顶出板接触到传感器端面后，继续移动的距离刚好达到传感器的额定触发行程，既不能行程不够导致信号没触发，也不能超出行程压坏传感器内部的触点结构。很多新手建模的时候只画传感器的静态外形，不做活动段的行程仿真，最后装配到模具上才发现顶出板过行程直接把传感器顶坏，这类问题在实际生产中非常常见。

　　从结构设计的思路来看，穿板的结构设计最大的优势是可以根据模板的实际厚度调整传感器的轴向安装位置，两个锁紧螺母分别在模板的两侧，松开螺母就可以前后调整传感器的伸出长度，适配不同厚度的模板，或是不同触发位置的检测需求，相比固定式安装的传感器，这种结构的通用性更强，同一款传感器可以用在不同厚度的模板上，减少备件的种类。外壳的金属材质设计也是为了适配模具生产的恶劣工况，模具生产时周边会有脱模剂、切削液的飞溅，金属外壳的密封性能更好，能有效阻挡液体和粉尘进入传感器内部，相比塑料外壳的传感器，抗冲击和抗振动的性能也更好，在模具频繁开合的冲击下不容易出现外壳开裂的问题。

　　建模过程中还要注意细节结构的还原，比如锁紧螺母的防滑齿结构，虽然是外观细节，但实际安装时这些防滑齿可以增加螺母和模板表面的摩擦力，防止模具运行过程中螺母松动导致传感器位置偏移；尾部的绝缘层结构要和金属外壳做明确的结构区分，方便后续出工程图的时候标注不同的材质和技术要求，插针的位置度要严格控制，保证和接插件对接时能顺利插入，不会出现插针弯折的问题。另外，传感器整体的同轴度也要在建模时做约束，穿板柱体、六角结构、尾部接线端要保证同轴，这样安装到模板的孔位里时，不会出现倾斜的问题，保证触发端面和被检测机构的接触面平行，触发时的受力均匀，延长传感器的使用寿命。

　　在做设备选型配套的时候，还要结合模具的实际动作节拍来匹配这类传感器的触发响应速度，不过从三维建模的角度来说，最核心的还是把安装相关的所有尺寸做准确，包括穿板孔的直径、螺母的最大外径、传感器整体的长度、触发端的最大伸出量、触发后的缩回量，这些尺寸直接决定了模具上需要预留的安装空间大小。比如两个锁紧螺母的最大外径比穿板柱体大，建模时要在模板上对应的沉孔位置预留足够的空间，避免螺母锁紧时和模板上的其他孔位、加强筋结构干涉；尾部接线端的直径也要考虑走线空间，保证接插件插上之后，旁边的走线路径不会被模具的其他结构挡住，方便现场接线和后期维护更换。

　　很多时候这类小元件的模型精度直接影响整套模具的设计质量，不要因为元件尺寸小就忽略建模精度，实际生产中因为小传感器安装位干涉导致模具返工的案例不在少数，建模时把每一处配合尺寸、安装边界都还原准确，才能在装配仿真阶段就发现潜在的干涉问题，减少后期试模时的调整工作量。
