带缓冲结构的穿板式歧管连接组件

　　在冲压生产的气路排布场景里，这类穿板式歧管连接结构常被用于模具内部气路的跨板布设，解决上下模或者模座与模板之间气路连通时的硬接触磕碰问题。很多冲压工位的气路需要从模座外侧穿入模板内部，给顶料气销、吹气清废喷嘴供气，普通穿板接头直接硬连接的话，模具合模过程中如果存在微小的位置偏移，很容易出现接头螺纹崩损、管路折瘪漏气的情况，带缓冲结构的歧管块就是针对这类工况做的优化设计。

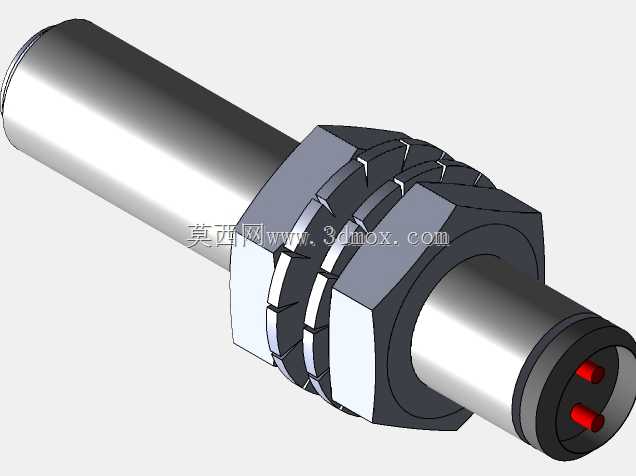

　　从结构功能上看，该组件两端为不同外径的光轴插接段，大直径端用于接入模座侧的主供气路，小直径端内置两个独立的气路通道，可同时给两个不同的用气点位供气，减少模板上的开孔数量，避免过多开孔降低模板的结构强度。中间的六角锁紧段采用双螺母并紧的安装方式，可适配不同厚度的安装板，安装时先将主体从安装板一侧穿入，依次套入密封垫片、锁紧螺母，调整好两端伸出长度后将两个螺母对顶锁紧，即可实现穿板位置的固定与密封，不需要额外做焊接或者粘接固定，拆装维护时只需要松开螺母就能整体取出，清理气路内的冲压油泥、铁屑杂质时十分方便。

　　设计时的核心考量集中在缓冲结构的行程与密封可靠性上，中间嵌套的多道环形缓冲垫采用耐冲压油的聚氨酯材质，硬度控制在邵氏60-65度之间，既可以在合模出现微小错位时提供1-2mm的径向偏移补偿量，又不会因为材质过软导致气路固定不稳出现漏气。缓冲垫与金属主体之间采用过盈配合装配，不需要额外的粘接固定，长期受冲压振动影响也不会出现松脱移位。两端插接段的外圆粗糙度控制在Ra1.6以下，与配套的快插气管接头连接时可以保证密封面的贴合度，避免气压在0.5-0.8MPa的常用冲压供气压力下出现泄漏。

　　安装边界方面，该组件穿板安装时需要在安装板上开设比主体最大外径大0.2mm的光孔，孔位边缘需要做0.5*45度的倒角，避免安装时割伤缓冲垫表面。大直径端的伸出长度建议控制在15-20mm，方便外接气管的插拔操作，小直径端伸入模具内部的长度需要匹配模板内气路孔的深度，避免端部顶到气路孔底导致气路不通。双螺母锁紧时的扭矩控制在8-10N·m即可，扭矩过大会压溃缓冲垫导致密封失效，扭矩过小则会在冲压振动下出现螺母松脱。

　　实际使用过程中，这类歧管组件相比普通的单路穿板接头，能减少一半的模板开孔工作量，同时自带的缓冲结构可以抵消模具长期冲压产生的微小位置偏移，延长气路接头的使用寿命，在高速冲压模具、多工位级进模的气路布设中应用十分广泛。建模时需要重点注意中间六角段的对边尺寸、缓冲垫的环形槽尺寸与公差配合，保证装配时各部件可以顺利套入，同时预留足够的密封压缩量，两端的气路通道需要做等直径设计，避免气路变径导致气压损失，影响顶料或者吹气的实际效果。
