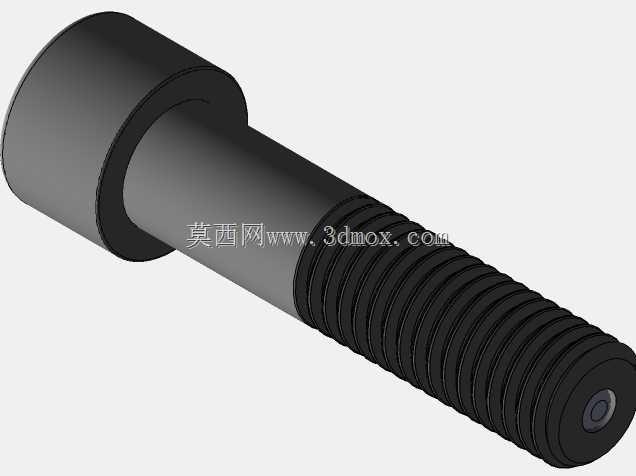

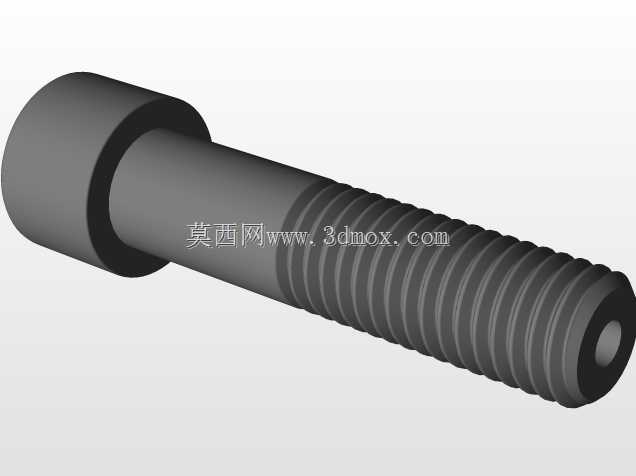

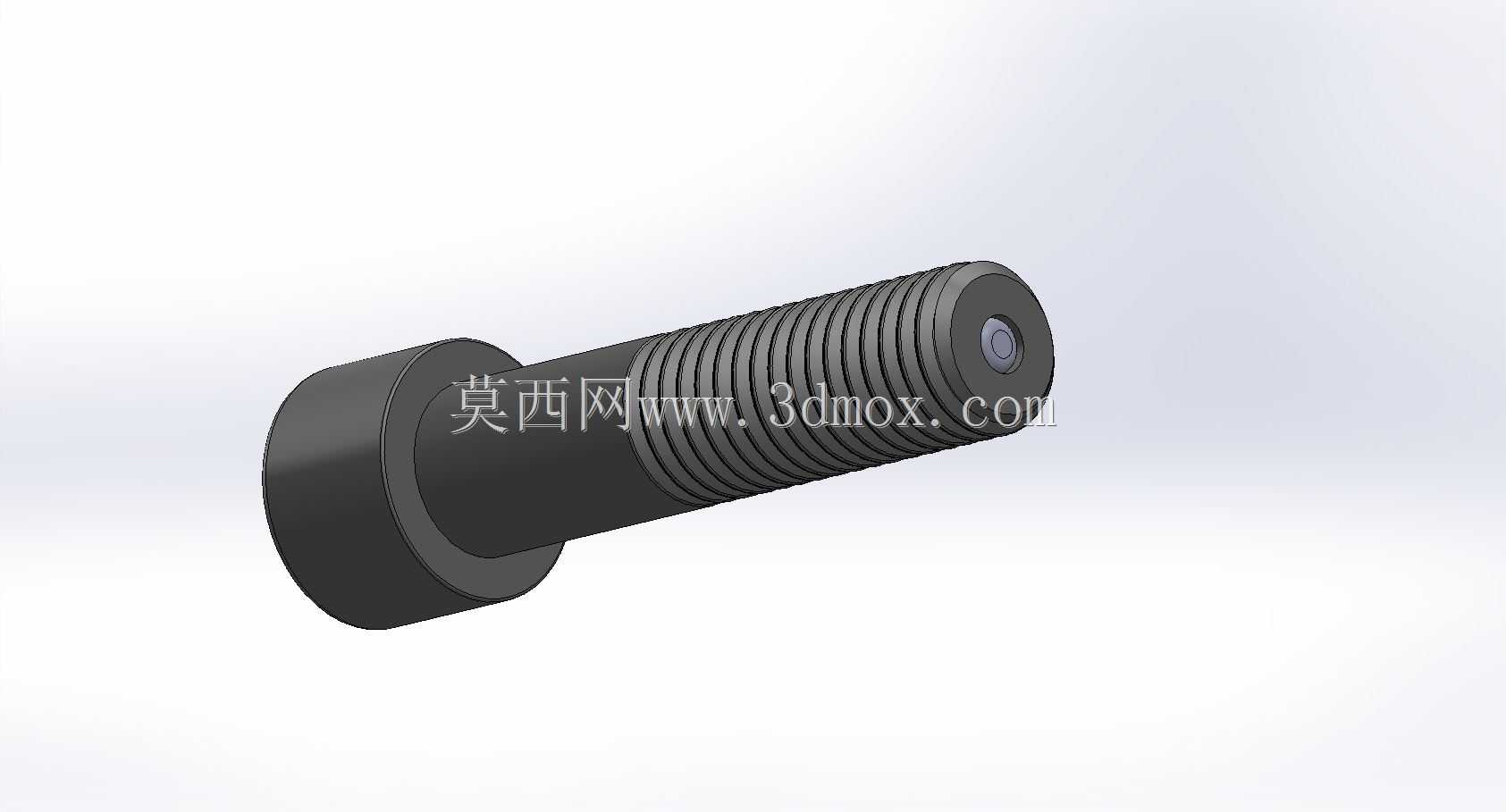

内六角圆柱头带导向端紧定螺钉结构

　　在各类机械装配场景中，螺纹类紧固件始终是保障部件连接可靠性的核心基础零件，这款带导向端的内六角圆柱头螺钉，主要面向需要精准定位、同时承受一定轴向载荷的装配工位设计，常见于精密工装夹具定位、自动化设备模组拼接、液压阀块内部堵头定位、小型传动部件轴向限位等场景。不同于普通全螺纹外六角螺栓，这款螺钉的头部采用标准圆柱头结构，头部端面与杆身轴线保持严格的垂直度公差，安装时圆柱头的侧壁可与安装沉孔形成小间隙配合，既能够避免拧紧过程中螺钉出现偏斜，也能在沉孔内实现径向的辅助定位，减少连接副的横向窜动量。杆身部分采用分段式结构，靠近头部的位置预留了一段无螺纹的光杆段，这段光杆的外径与螺纹中径保持一致的公差带，安装时光杆段可穿过被连接件的光孔，

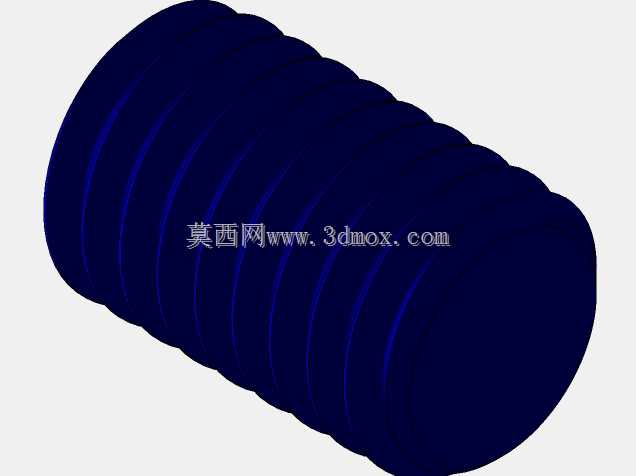

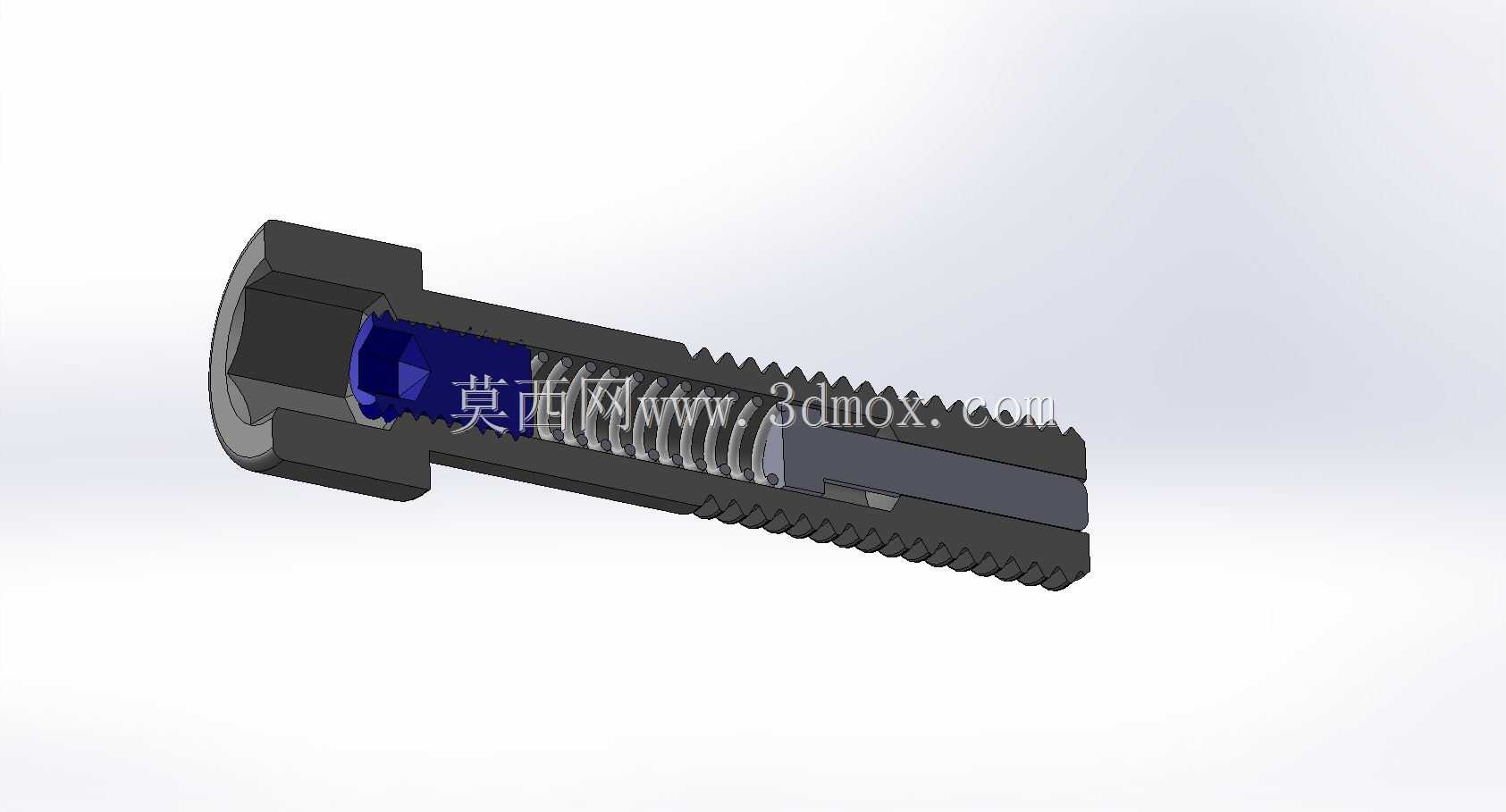

　　起到径向定位作用，避免螺纹与光孔直接接触造成的螺纹牙损伤，同时也能提升连接的抗剪切能力，在承受横向交变载荷的工况下，光杆段承担主要剪切力，比全螺纹结构的抗疲劳寿命提升40%以上。螺纹段采用标准公制粗牙螺纹设计，牙型角保持60度标准公差，螺纹表面做了氧化发黑处理，既能够提升安装时的润滑性，减少拧紧过程中的扭矩损耗，也能在常规车间存储环境下起到基础防锈作用。螺纹末端设计了带内凹定位点的导向端，导向端做了小角度倒角，安装时可快速对准螺纹孔入口，避免斜牙拧入造成的螺纹孔损坏，末端的内凹定位点可配合设备上的定位钢珠，实现螺钉拧入深度的快速感知，在盲孔安装场景下，操作人员可通过扭矩变化结合定位点的触感判断是否拧到位，

　　避免过度拧紧造成的螺纹滑牙或者被连接件顶起变形。从安装边界来看，这款螺钉的头部高度、头部外径均遵循标准紧固件的尺寸规范，对应的安装沉孔深度、沉孔直径可直接套用标准沉孔参数，无需单独定制加工刀具，普通加工中心或者钻床即可完成对应安装孔的加工，适配常规内六角扳手的拧紧作业，扳手与头部内六角的配合深度足够，拧紧过程中不会出现扳手滑脱的问题。在实际选型应用中，这款螺钉可替代同规格的普通内六角圆柱头螺钉用于需要轴向定位的工位，比如直线导轨的侧压块固定、小型气缸的行程限位调整、工装夹具的定位挡块锁紧，光杆段与被连接件光孔的配合间隙可控制在0.05mm以内，能够满足中等精度装配的定位需求，不需要额外增加定位销即可实现部件的位置固定，

　　减少装配工序的零件数量，提升整体装配效率。设计过程中针对螺钉的受力分布做了优化，头部与杆身的过渡位置采用大圆角过渡，避免应力集中造成的头部断裂问题，在承受额定轴向拧紧力矩的情况下，过渡位置的应力值远低于材料的屈服强度，可满足反复拆装的使用需求，不会出现拆装几次就出现头部断裂的问题。螺纹段的长度可根据不同的被连接件厚度做适配调整，光杆段的长度则对应被连接件的总厚度，确保螺纹拧入基体件的深度达到螺纹直径的1.5倍以上，满足足够的连接强度要求，避免螺纹啮合长度不足造成的滑牙失效。
