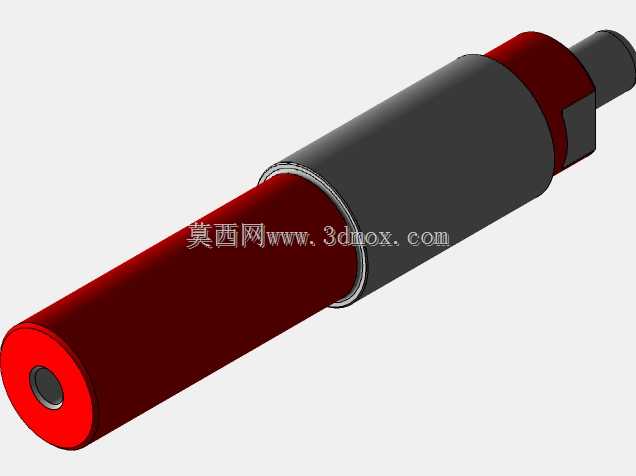

短行程气弹簧结构三维设计模型

　　这款短行程气弹簧的三维结构设计，核心围绕小安装空间下的弹性支撑与缓冲需求展开，在做结构建模时，首先要明确其适用的各类场景：常见于小型设备舱门的开合支撑、精密检测设备的翻盖缓降、小型工装夹具的压紧缓冲、家具类上翻门的助力支撑，还有部分小型自动化设备的执行端缓冲限位，这类场景普遍没有大的伸缩行程余量，对安装尺寸的边界要求极为严苛，不能照搬常规长行程气弹簧的结构比例。从结构设计思路来看，模型还原了气弹簧的核心组成部分：缸体部分采用等径薄壁圆筒结构，内部预留填充惰性气体的腔体，活塞杆端做了中空内孔设计，既可以降低整体运动件重量，也能在活塞杆伸缩过程中平衡缸体内外的气压差，避免运动过程中出现卡顿或负压吸合的问题；

　　端部的连接端做了阶梯轴式的安装接口，可适配铰接式安装座，满足安装时的小角度偏转需求，避免设备运行过程中因安装同轴度误差产生侧向力，损坏密封结构。在外形尺寸与安装边界的设计考量上，这款短气弹簧的整体伸缩行程控制在极小范围内，完全收缩状态下的总长适配100mm以内的安装间距，缸体外径控制在常规小型气弹簧的通用尺寸区间，安装时不需要额外扩大设备上的安装避让空间，端部的连接轴径符合行业通用的铰接孔配合公差，选型替换时不需要重新加工安装位。功能特性层面，这款气弹簧依靠缸体内填充的压缩惰性气体提供支撑力，支撑力在整个行程范围内的波动值控制在较低区间，不会出现行程末端支撑力骤降的问题，同时活塞杆与缸体配合处设置了多重密封结构，

　　可阻挡日常使用环境中的粉尘、水汽进入缸体内部，延长元件的使用寿命；运动过程中自带的阻尼特性，可让被支撑部件在开合末端实现平缓减速，避免硬碰撞产生的噪音与结构损伤。在建模过程中，特意还原了各部件的配合公差带：活塞杆与缸体的配合采用间隙配合，预留了密封件的安装空间与润滑脂的存储间隙，缸体端部的导向套长度做了针对性加长，即使短行程下频繁伸缩，也能保证活塞杆的运动同轴度，避免出现偏磨导致的漏气问题。实际选型应用时，需要根据被支撑部件的重量、开合旋转中心的位置计算所需的支撑力，同时要核对完全伸展与完全收缩状态下的安装点间距，确保气弹簧的行程范围覆盖部件的整个开合角度，避免出现过行程拉坏密封或者行程不足无法完全开合的问题；

　　安装时要注意将活塞杆端朝下布置，保证内部的润滑脂可以浸润密封件，降低长期使用的磨损速率。这类短行程气弹簧相比传统的机械弹簧，不需要额外设置导向结构，自身集成了导向、支撑、缓冲的功能，整体安装结构更紧凑，支撑力可以通过充气压力进行调整，适配不同负载的使用需求，在小空间支撑场景下的适配性远优于普通圆柱螺旋弹簧，不会出现弹簧失稳弯折的问题。建模时对各零件的倒角、退刀槽等工艺结构也做了还原，缸体端部的收口结构、活塞杆表面的粗糙度要求对应的结构特征都有体现，可直接用于后续的工程图导出、安装干涉校验，也可作为设备整体装配时的标准件模型直接调用，不需要再重新绘制简化模型，能有效提升结构设计阶段的装配校验效率，避免后期实际装配时出现安装空间不足、运动干涉的问题。
